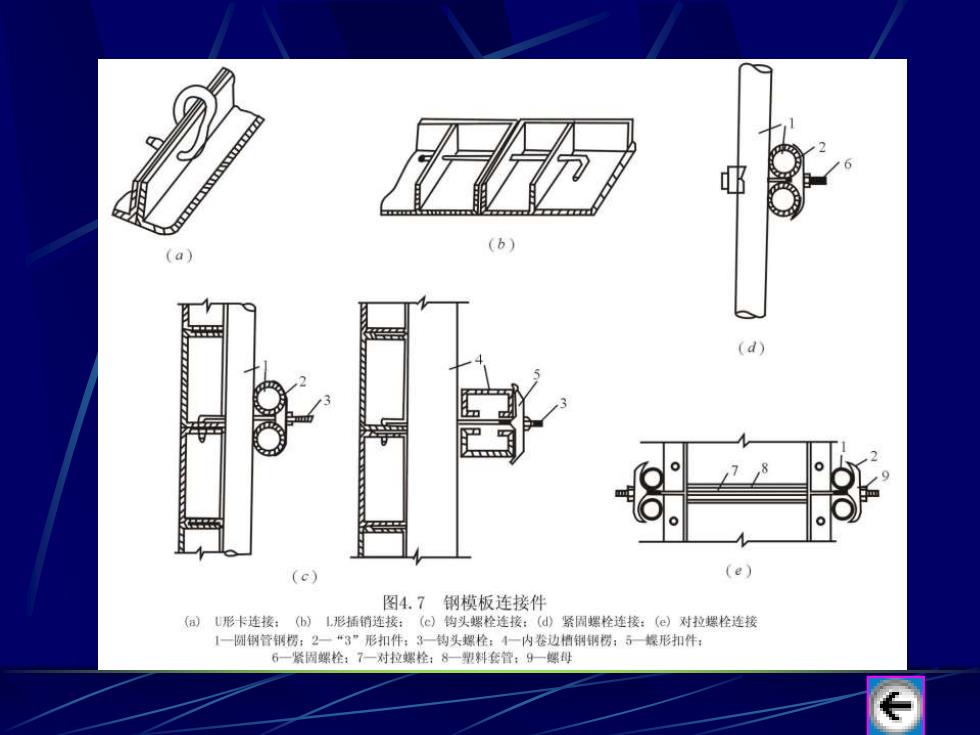

(b) (c) (e 图4.7钢模板连接件 ()L形卡连接：(b)L形插销连接：(c)钧头螺栓连接：()紧围螺栓连接：()对拉螺栓连接 1一圆钢管钢楞：2一“3”形扣件：3一钩头螺栓：4一内松边槽钢钢楞；行一螺形扣件： 6一紧园螺栓：7一对拉螺栓：8一里料套管：9一螺母 €
26

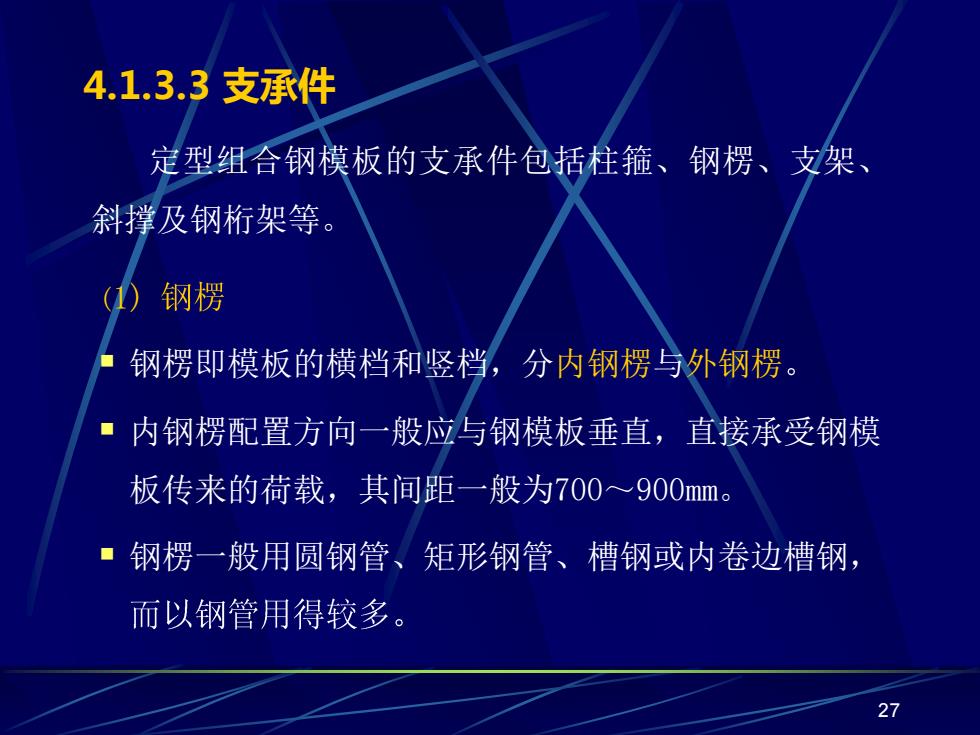

4.1.3.3支承件 定型组合钢模板的支承件包括柱箍、钢楞、支架、 斜撑及钢桁架等。 钢楞 钢楞即模板的横档和竖档，分内钢楞与外钢楞。 ·内钢楞配置方向一般应与钢模板垂直，直接承受钢模 板传来的荷载，其间距一般为700~900mm。 钢楞一般用圆钢管、矩形钢管、槽钢或内卷边槽钢， 而以钢管用得较多。 27
27 4.1.3.3 支承件 定型组合钢模板的支承件包括柱箍、钢楞、支架、 斜撑及钢桁架等。 (1) ▪ 钢楞即模板的横档和竖档，分内钢楞与外钢楞 ▪ 内钢楞配置方向一般应与钢模板垂直，直接承受钢模 板传来的荷载，其间距一般为700～900mm。 ▪ 钢楞一般用圆钢管、矩形钢管、槽钢或内卷边槽钢

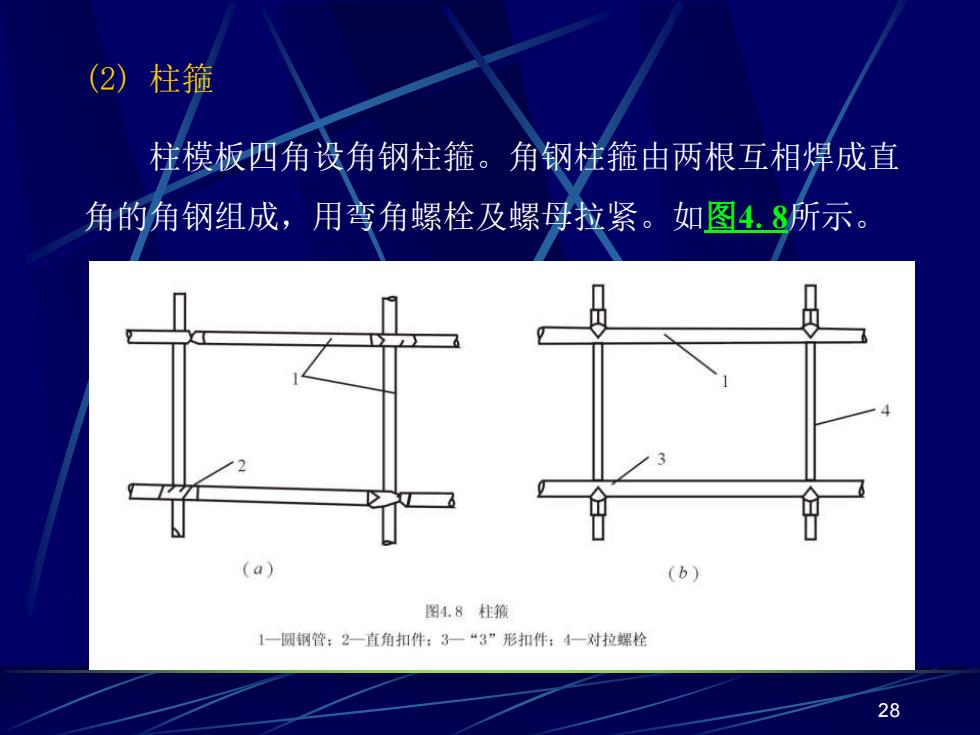

(2) 柱箍 柱模板四角设角钢柱箍。角钢柱箍由两根互相焊成直 角的角钢组成，用弯角螺栓及螺母拉紧。如图48所示。 (b) 图4.8柱箍 1一圆钢管：2一直角扣件：3一“3”形扣件：4一对拉螺栓 28
28 (2) 柱箍 柱模板四角设角钢柱箍。角钢柱箍由两根互相焊成直 角的角钢组成，用弯角螺栓及螺母拉紧。如图4.8所示
(3) 钢支架 常用钢管支架如图4.9(a)所示。它由内外两节钢管 制成，其高低调节距模数为100mm；支架底部除垫 板外，均用木楔调整标高，以利于拆卸。 ·另一种钢管支架本身装有调节螺杆，能调节一个孔 距的高度，使用方便，但成本略高，如图4.9(b)所 示。 29
29 (3) 钢支架 ▪ 常用钢管支架如图4.9(a)所示。它由内外两节钢管 制成，其高低调节距模数为100mm；支架底部除垫 板外，均用木楔调整标高，以利于拆卸。 ▪ 另一种钢管支架本身装有调节螺杆，能调节一个孔 距的高度，使用方便，但成本略高，如图4.9(b)所 示

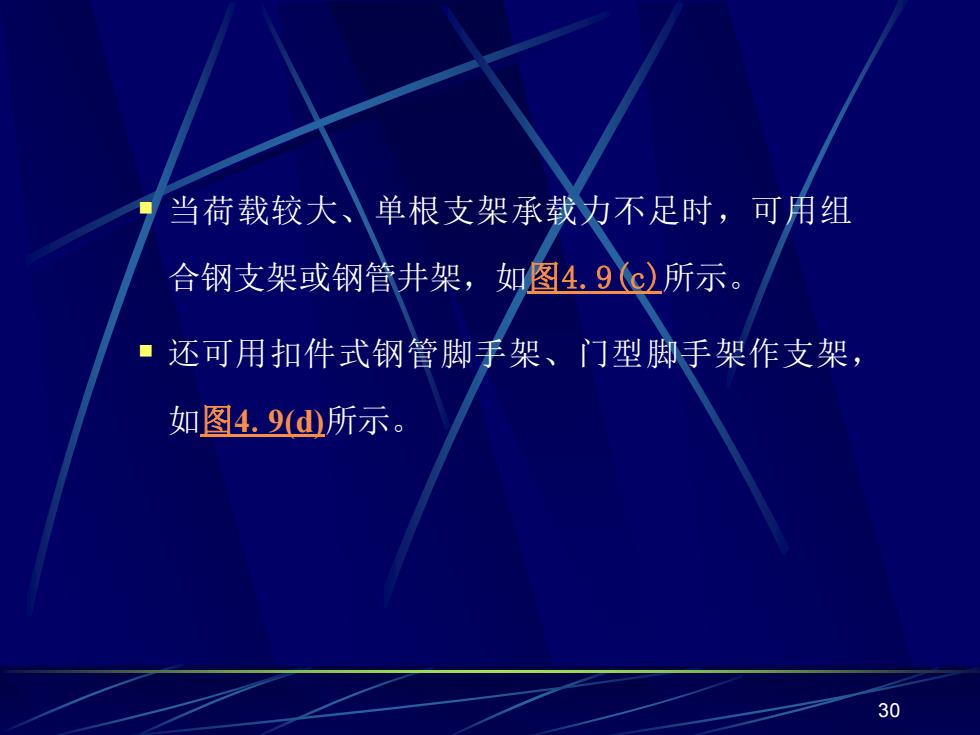

当荷载较大、 单根支架承载力不足时，可用组 合钢支架或钢管井架，如图4.9(c)所示。 ■还可用扣件式钢管脚手架、门型脚手架作支架， 如图4.9d所示。 30
30 ▪ 当荷载较大、单根支架承载力不足时，可用组 合钢支架或钢管井架，如图4.9(c)所示。 ▪ 还可用扣件式钢管脚手架、门型脚手架作支架， 如图4.9(d)所示
