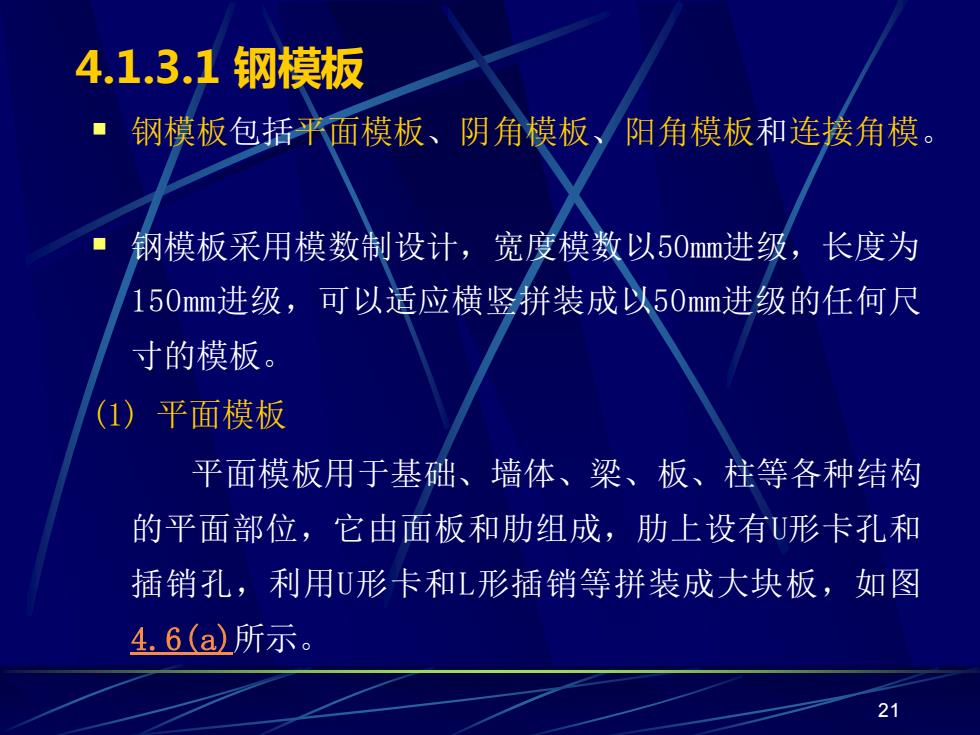

4.1.3.1钢模板 钢模板包括平面模板、阴角模板、阳角模板和连接角模 钢模板采用模数制设计，宽度模数以50mm进级，长度为 150mm进级，可以适应横竖拼装成以50mm进级的任何尺 寸的模板。 (1) 平面模板 平面模板用于基础、墙体、梁、板、柱等各种结构 的平面部位，它由面板和肋组成，肋上设有U形卡孔和 插销孔，利用U形卡和L形插销等拼装成大块板，如图 4.6(a)所示。 21
21 4.1.3.1 钢模板 ▪ 钢模板包括平面模板、阴角模板、阳角模板和连接角模。 ▪ 钢模板采用模数制设计，宽度模数以50mm进级，长度为 150mm进级，可以适应横竖拼装成以50mm进级的任何尺 寸的模板。 (1) 平面模板 平面模板用于基础、墙体、梁、板、柱等各种结构 的平面部位，它由面板和肋组成，肋上设有U形卡孔和 插销孔，利用U形卡和L形插销等拼装成大块板，如图 4.6(a)所示

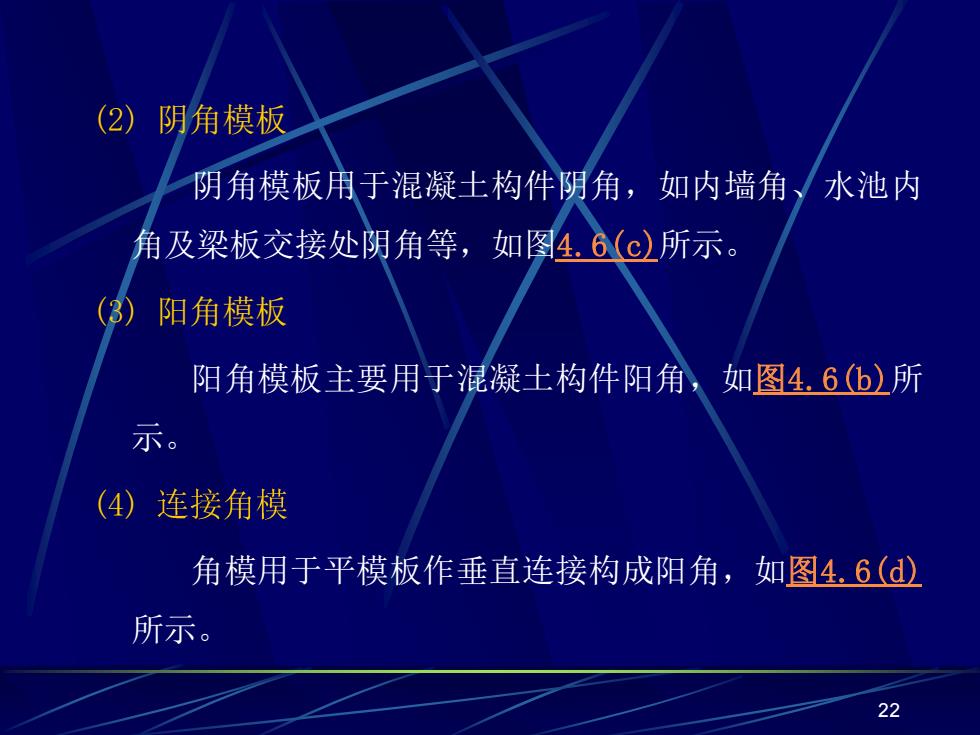

(2)阴角模板 阴角模板用于混凝土构件阴角，如内墙角，水池内 角及梁板交接处阴角等，如图4.6(c所示。 3) 阳角模板 阳角模板主要用于混凝土构件阳角，如图4.6(6)所 示。 (④)连接角模 角模用于平模板作垂直连接构成阳角，如图4.6()】 所示。 22
22 (2) 阴角模板 阴角模板用于混凝土构件阴角，如内墙角、水池内 角及梁板交接处阴角等，如图4.6(c)所示。 (3) 阳角模板 阳角模板主要用于混凝土构件阳角，如图4.6(b)所 示。 (4) 角模用于平模板作垂直连接构成阳角，如图4.6(d) 所示

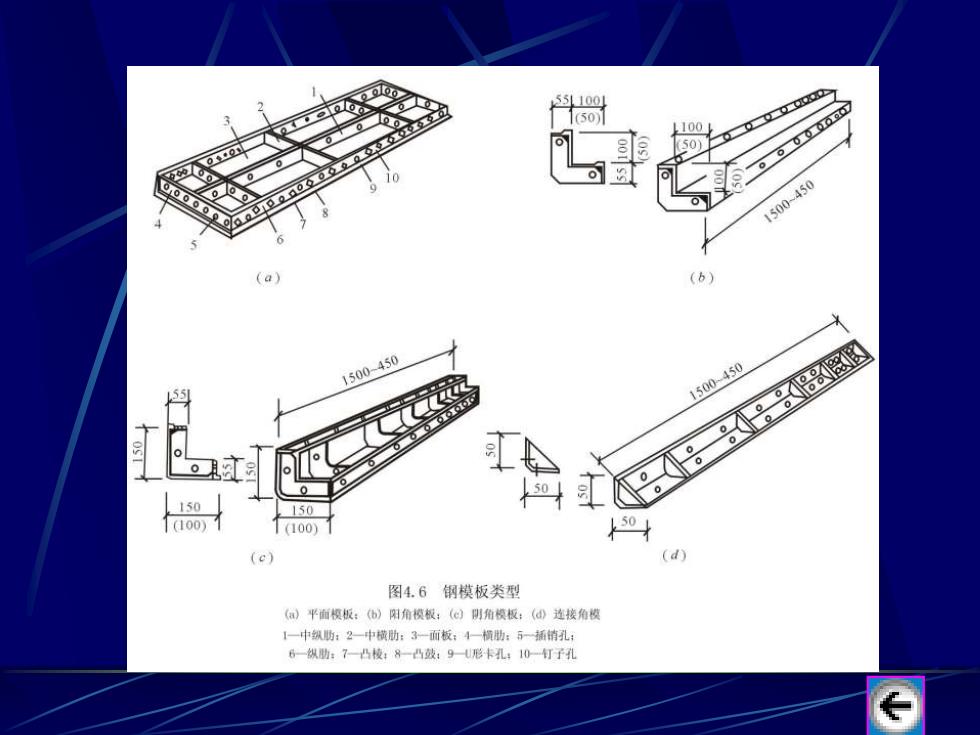

55100 150 1100 50) 。00 1500-450 (a) (b) 1500-450 55 1500450 150 150 1(100)1 100) (c) (d) 图4.6钢模板类型 (a)平面模板：(b)阳角模极：()明角模板：(d0连接角模 1一中纵肠：2一中横助：3一面板：4一横助：一插销孔： 6一纵肋：7一凸棱：丹一凸鼓：9U形卡孔：10一钉子孔
23

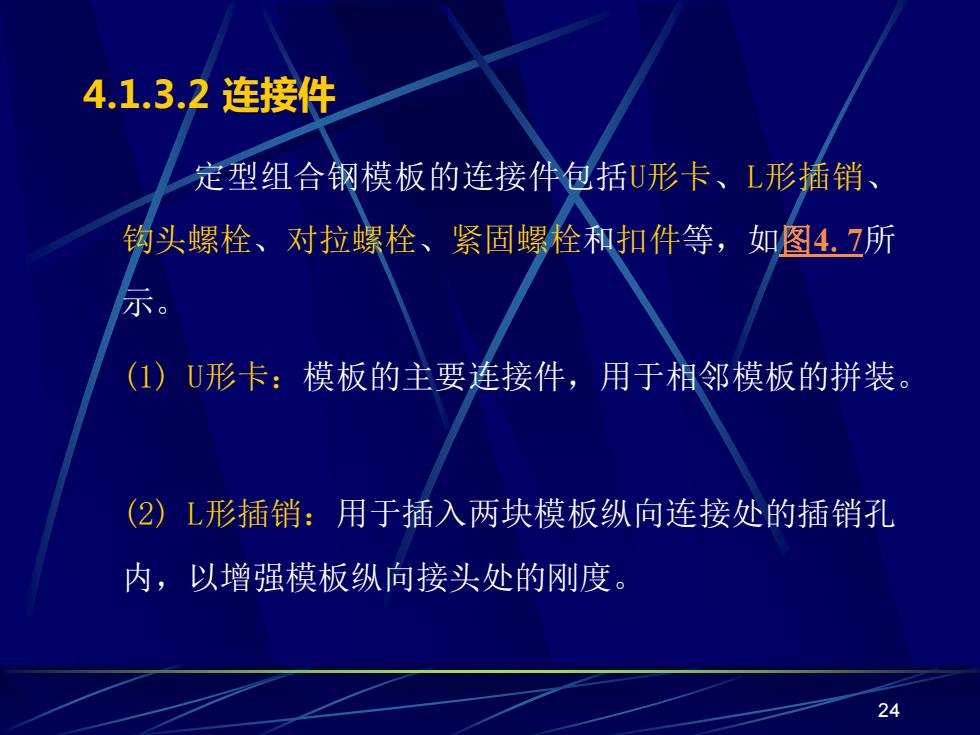

4.1.3.2连接件 定型组合钢模板的连接件包括U形卡、L形插销、 钩头螺栓、对拉螺栓、紧固螺栓和扣件等，如图4.7所 示。 (1)U形卡：模板的主要连接件，用于相邻模板的拼装。 (2)L形插销：用于插入两块模板纵向连接处的插销孔 内，以增强模板纵向接头处的刚度。 24
24 4.1.3.2 连接件 定型组合钢模板的连接件包括U形卡、L形插销、 钩头螺栓、对拉螺栓、紧固螺栓和扣件等，如图4.7所 示。 (1) U形卡：模板的主要连接件，用于相邻模板的拼装。 (2) L形插销：用于插入两块模板纵向连接处的插销孔 内，以增强模板纵向接头处的刚度
(3) 钩头螺栓：连接模板与支撑系统的连接件。 (4) 紧固螺栓：用于内、外钢楞之间的连接件。 5) 对拉螺栓：又称穿墙螺栓，用于连接墙壁两侧模板， 保持墙壁厚度，承受混凝土侧压力及水平荷载，使模板 不致变形。 (6)扣件：扣件用于钢楞之间或钢楞与模板之间的扣紧， 按钢楞的不同形状，分别采用蝶形扣件和“3”形扣件。 25
25 (3) 钩头螺栓：连接模板与支撑系统的连接件。 (4) 紧固螺栓：用于内、外钢楞之间的连接件。 (5) 对拉螺栓：又称穿墙螺栓，用于连接墙壁两侧模板， 保持墙壁厚度，承受混凝土侧压力及水平荷载，使模板 不致变形。 (6) 扣件：扣件用于钢楞之间或钢楞与模板之间的扣紧， 按钢楞的不同形状，分别采用蝶形扣件和“3”形扣件
