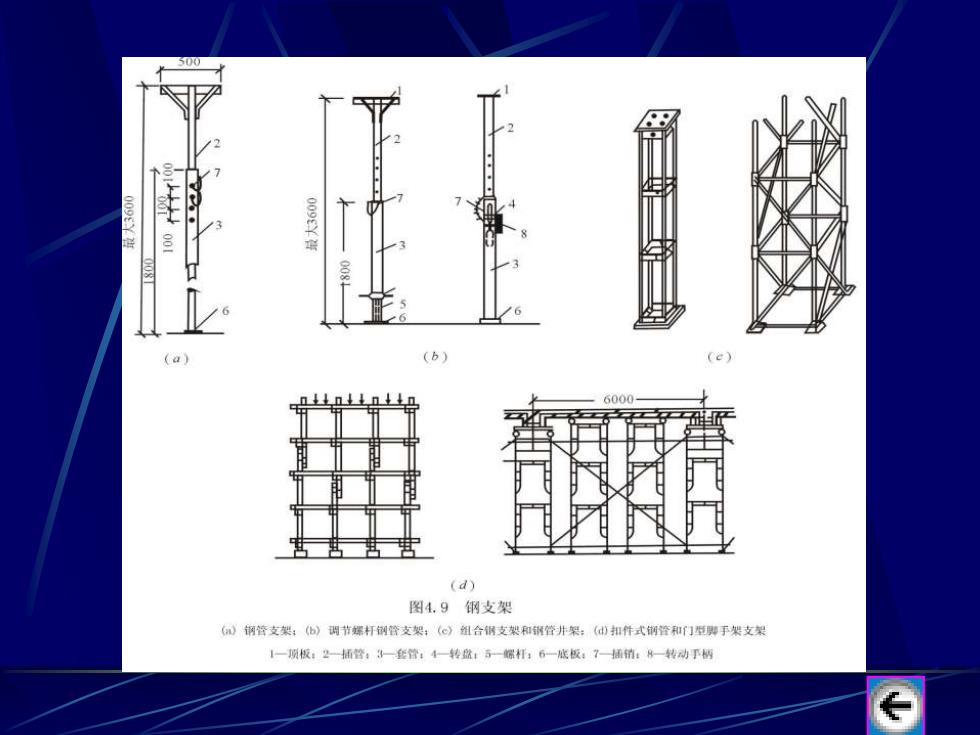

(b) (e) 出”上nL 6000 (d) 图4.9钢支架 (钢管支架：(6)调节蝶杆钢管支架：（©）组合钢支架和销管井架：()扣件式钢管和门型脚手架支架 1一项板：2一插管：一套管：4一转盆：5一帽杆：6一底板：7一插销：#一转动下柄
31

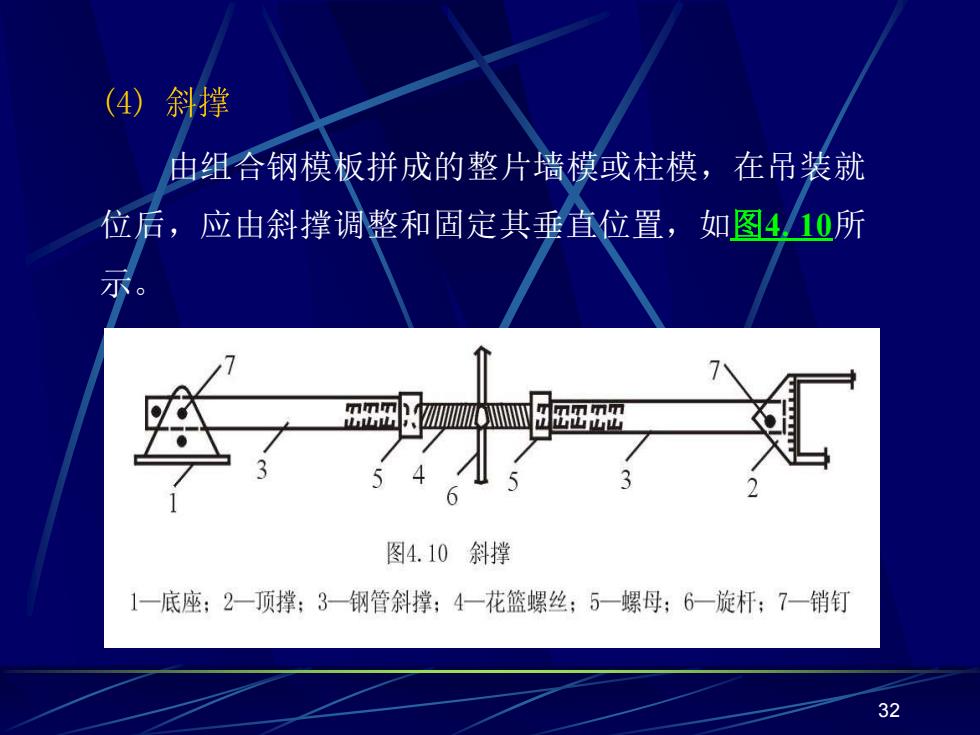

(4) 斜撑 由组合钢模板拼成的整片墙模或柱模，在吊装就 位后，应由斜撑调整和固定其垂直位置，如图410所 图4.10斜撑 1一底座；2一顶撑；3一钢管斜撑；4一花篮螺丝；5一螺母：6一旋杆；7一销钉 32
32 (4) 由组合钢模板拼成的整片墙模或柱模，在吊装就 位后，应由斜撑调整和固定其垂直位置，如图4.10所 示

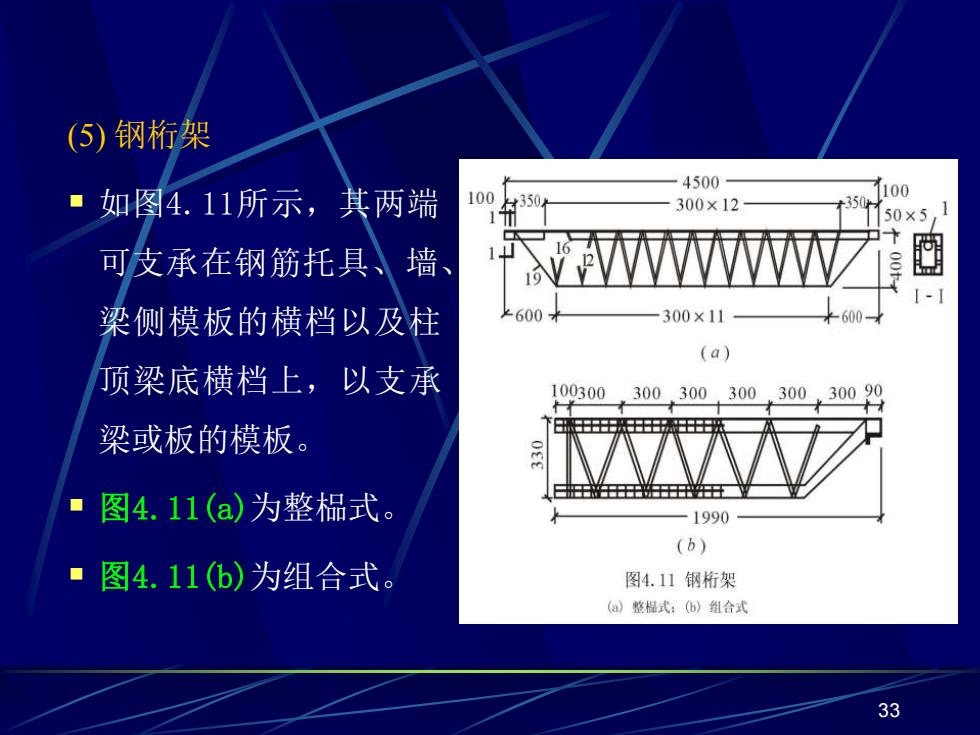

(⑤)钢桁架 4500 ■ 如图4.11所示，其两端 100 100 300×12 350 50×5 可支承在钢筋托具、 墙、 16 .2 19 梁侧模板的横档以及柱 -600 300×11 600 (a) 顶梁底横档上，以支承 100300300,300300,300,30099 梁或板的模板。 000 图4.11(a)为整榀式。 1990 (b) 图4.11(6为组合式。 图4.11钢桁架 (@整棍式：(6)组合式 33
33 (5) 钢桁架 ▪ 如图4.11所示，其两端 可支承在钢筋托具、墙、 梁侧模板的横档以及柱 顶梁底横档上，以支承 梁或板的模板。 ▪ 图4.11(a)为整榀式。 ▪ 图4.11(b)为组合式

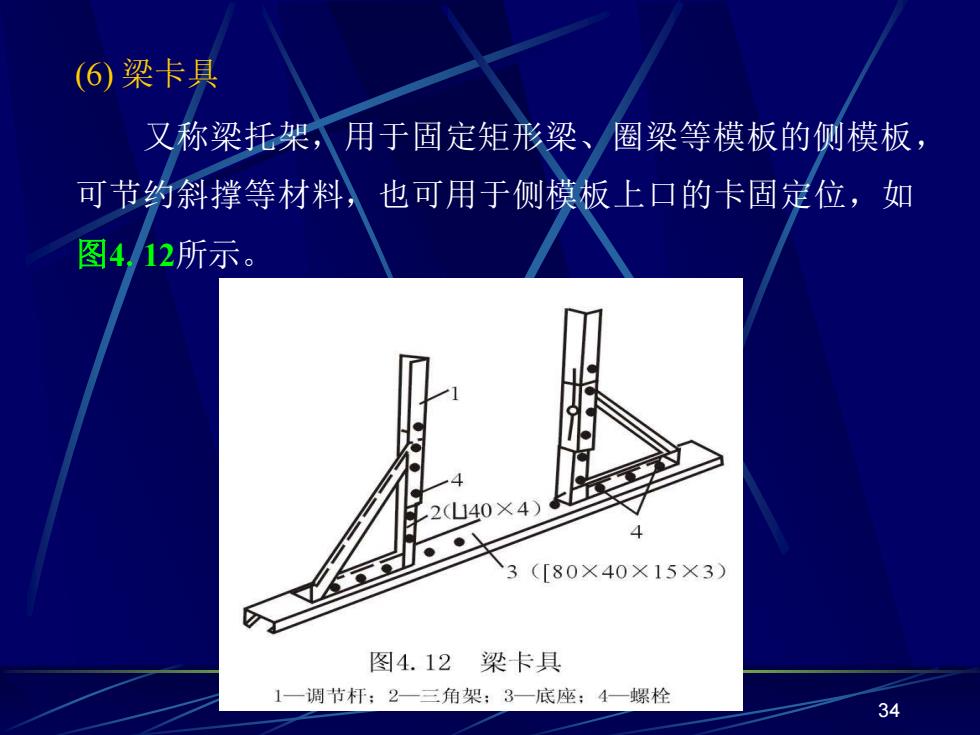

(6梁卡具 又称梁托架，用于固定矩形梁、圈梁等模板的侧模板， 可节约斜撑等材料，也可用于侧模板上口的卡固定位，如 图4,12所示。 2(40×4) 3(「80×40×15×3) 图4.12梁卡具 1一调节杆：2一三角架：3一底座：4一螺栓 34
34 (6) 梁卡具 又称梁托架，用于固定矩形梁、圈梁等模板的侧模板， 可节约斜撑等材料，也可用于侧模板上口的卡固定位，如 图4.12所示

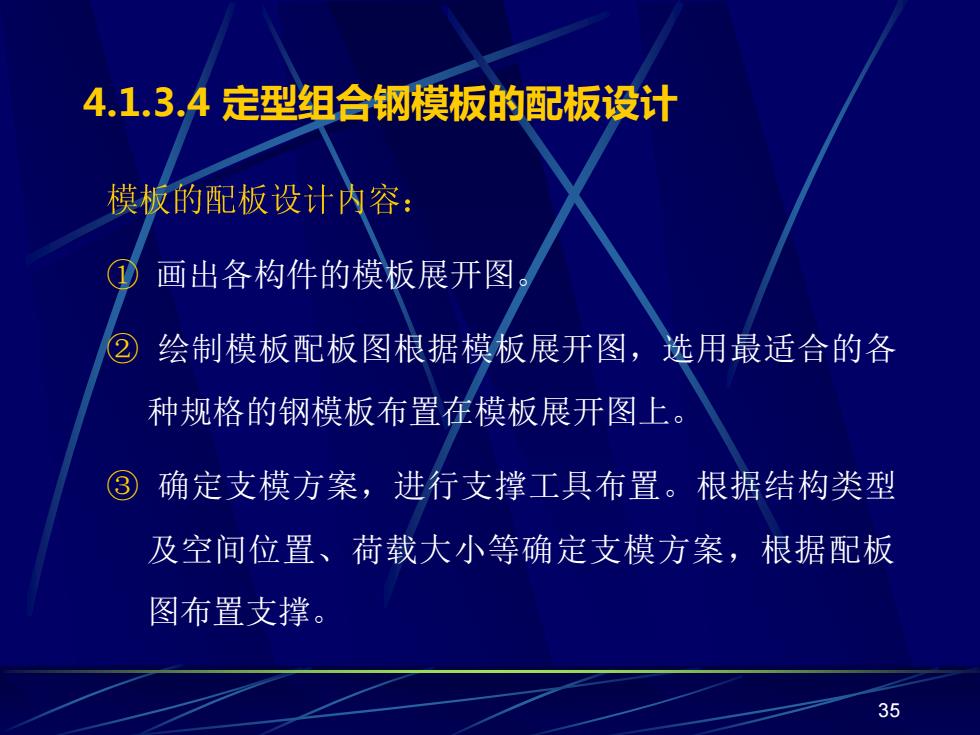

4.1.3,4定型组合钢模板的配板设计 模板的配板设计内容： 画出各构件的模板展开图。 ② 绘制模板配板图根据模板展开图，选用最适合的各 种规格的钢模板布置在模板展开图上。 ③ 确定支模方案，进行支撑工具布置。根据结构类型 及空间位置、荷载大小等确定支模方案，根据配板 图布置支撑。 35
35 4.1.3.4 定型组合钢模板的配板设计 ① 画出各构件的模板展开图。 ② 绘制模板配板图根据模板展开图，选用最适合的各 种规格的钢模板布置在模板展开图上。 ③ 确定支模方案，进行支撑工具布置。根据结构类型 及空间位置、荷载大小等确定支模方案，根据配板 图布置支撑
