梁模板安装： 沿梁模板下方地面上铺垫板， 在柱模板缺口处钉衬 口档，把底板搁置在衬口档上： ÷立起靠近柱或墙的顶撑，再将梁长度等分，立中间 部分顶撑，顶撑底下打入木楔，并检查调整标高： 把侧模板放上，两头钉于衬口档上， 在侧板底外侧 铺钉夹木，再钉上斜撑和水平拉条。 若梁的跨度等于或大于4m,应使梁底模板中部略起拱， 防止由于混凝土的重力使跨中下垂。如设计无规定时， 起拱高度宜为全跨长度的1/1000~3/1000。 16
16 ▪ 梁模板安装： ❖ 沿梁模板下方地面上铺垫板，在柱模板缺口处钉衬 口档，把底板搁置在衬口档上； ❖ 立起靠近柱或墙的顶撑，再将梁长度等分，立中间 部分顶撑，顶撑底下打入木楔，并检查调整标高； ❖ 把侧模板放上，两头钉于衬口档上，在侧板底外侧 铺钉夹木，再钉上斜撑和水平拉条。 ▪ 若梁的跨度等于或大于4m，应使梁底模板中部略起拱， 防止由于混凝土的重力使跨中下垂。如设计无规定时， 起拱高度宜为全跨长度的1/1000～3/1000

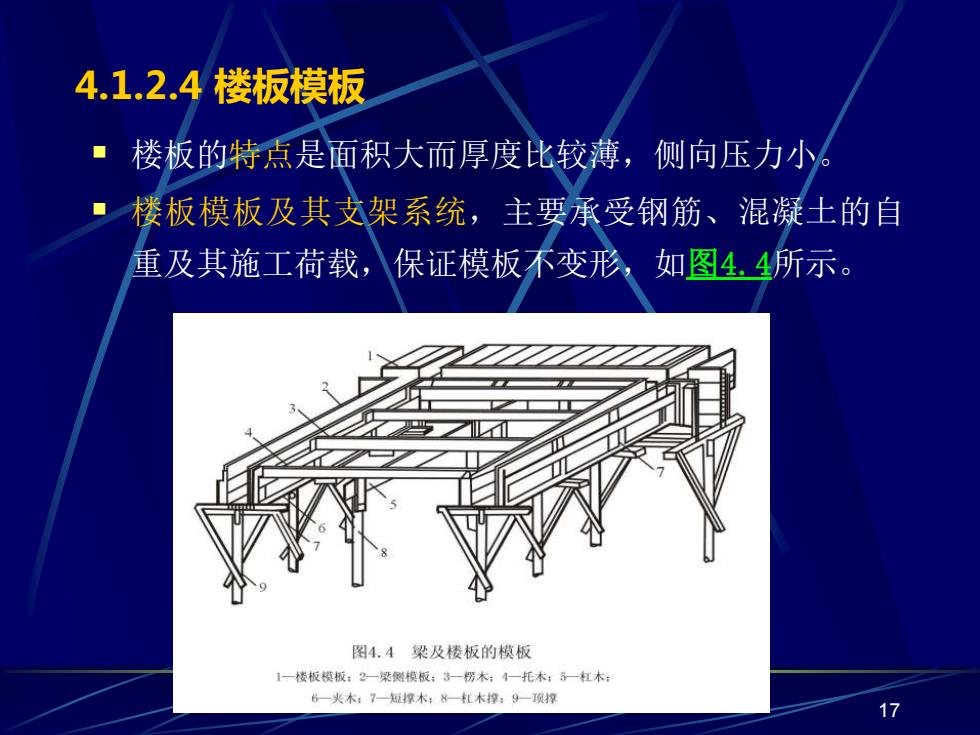

4.1.2.4楼板模板 楼板的特点是面积大而厚度比较薄，侧向压力小。 楼板模板及其支架系统，主要承受钢筋、混凝土的自 重及其施工荷载，保证模板不变形，如图4.4所示。 图4.4梁及楼板的模板 1一楼板模板：2一梁侧模版：3一楞木：4一托本木：行一杠木： 6一夹木：7一短探木：8一杠木掉：9一顶撑 7>
17 4.1.2.4 楼板模板 ▪ 楼板的特点是面积大而厚度比较薄，侧向压力小。 ▪ 楼板模板及其支架系统，主要承受钢筋、混凝土的自 重及其施工荷载，保证模板不变形，如图4.4所示

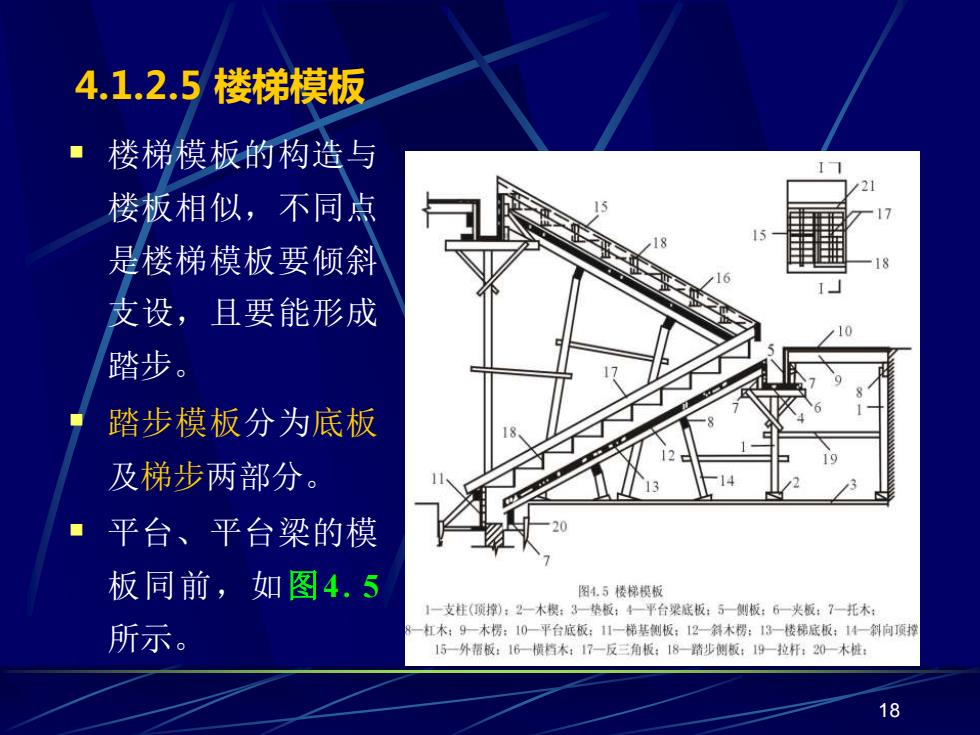

4.1.2.5楼梯模板 楼梯模板的构造与 楼板相似，不同点 17 是楼梯模板要倾斜 支设，且要能形成 踏步。 踏步模板分为底板 及梯步两部分。 ■ 平台、平台梁的模 板同前，如图4.5 图4.5楼梯模板 1一支柱（项撑）：2一木楔：3一垫板；4一平台梁底板：5一侧板：6一夹板：7一托木： 所示。 一杠木；9一木楞：10一平台底板：11一稀基测板：12一斜木楞：3一楼梯底板：1一斜向顶拉 15一外指板：16一横档木：17一反三角板：18一踏步侧服：19一拉杆：20一木桩： 18
18 4.1.2.5 楼梯模板 ▪ 楼梯模板的构造与 楼板相似 ，不同点 是楼梯模板要倾斜 支设 ，且要能形成 踏步 。 ▪ 踏步模板分为底板 及梯步两部分。 ▪ 平台、平台梁的模 板同 前 ， 如 图 4 . 5 所示
4.1.3定型组合钢模板 定型组合钢模板是一种工具式定型模板，由钢模板 和配件组成，配件包括连接件和支承件。 ■ 钢模板通过各种连接件和支承件可组合成多种尺寸、 结构和几何形状的模板，以适应各种类型建筑物的 梁、柱、板、墙、基础和设备等施工的需要，也可 用其拼装成大模板、滑模、隧道模和台模等。 19
19 4.1.3 定型组合钢模板 ▪ 定型组合钢模板是一种工具式定型模板，由钢模板 和配件组成，配件包括连接件和支承件。 ▪ 钢模板通过各种连接件和支承件可组合成多种尺寸、 结构和几何形状的模板，以适应各种类型建筑物的 梁、柱、板、墙、基础和设备等施工的需要，也可 用其拼装成大模板、滑模、隧道模和台模等

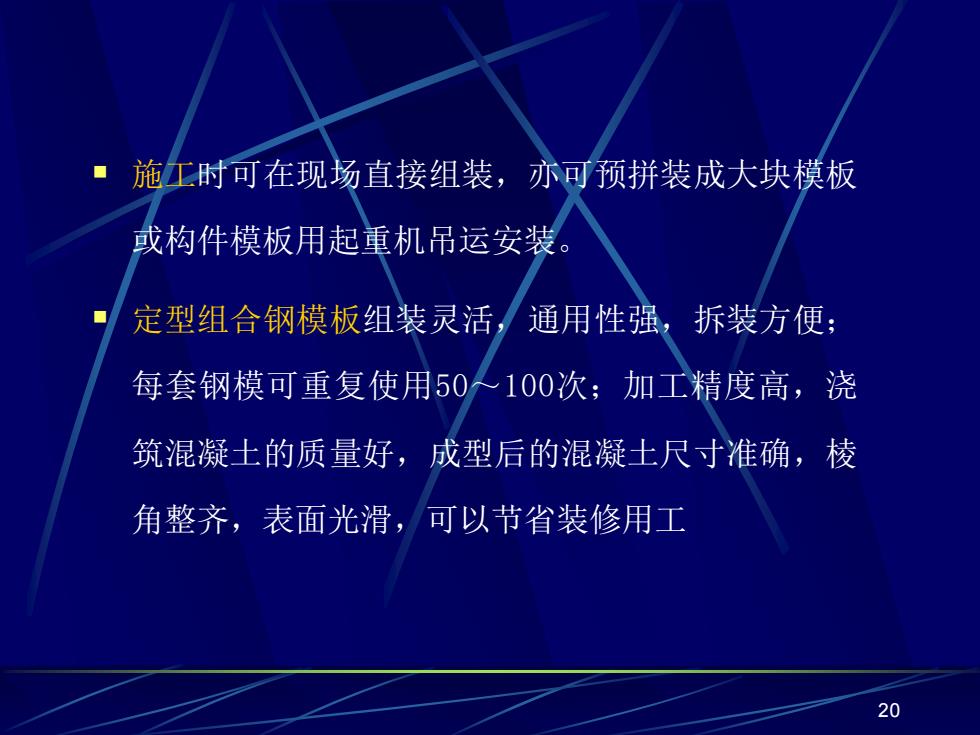

施工时可在现场直接组装，亦可预拼装成大块模板 或构件模板用起重机吊运安装。 定型组合钢模板组装灵活，通用性强， 拆装方便； 每套钢模可重复使用50100次；加工精度高，浇 筑混凝土的质量好，成型后的混凝土尺寸准确，棱 角整齐，表面光滑，可以节省装修用工 20
20 ▪ 施工时可在现场直接组装，亦可预拼装成大块模板 或构件模板用起重机吊运安装。 ▪ 定型组合钢模板组装灵活，通用性强，拆装方便； 每套钢模可重复使用50～100次；加工精度高，浇 筑混凝土的质量好，成型后的混凝土尺寸准确，棱 角整齐，表面光滑，可以节省装修用工
