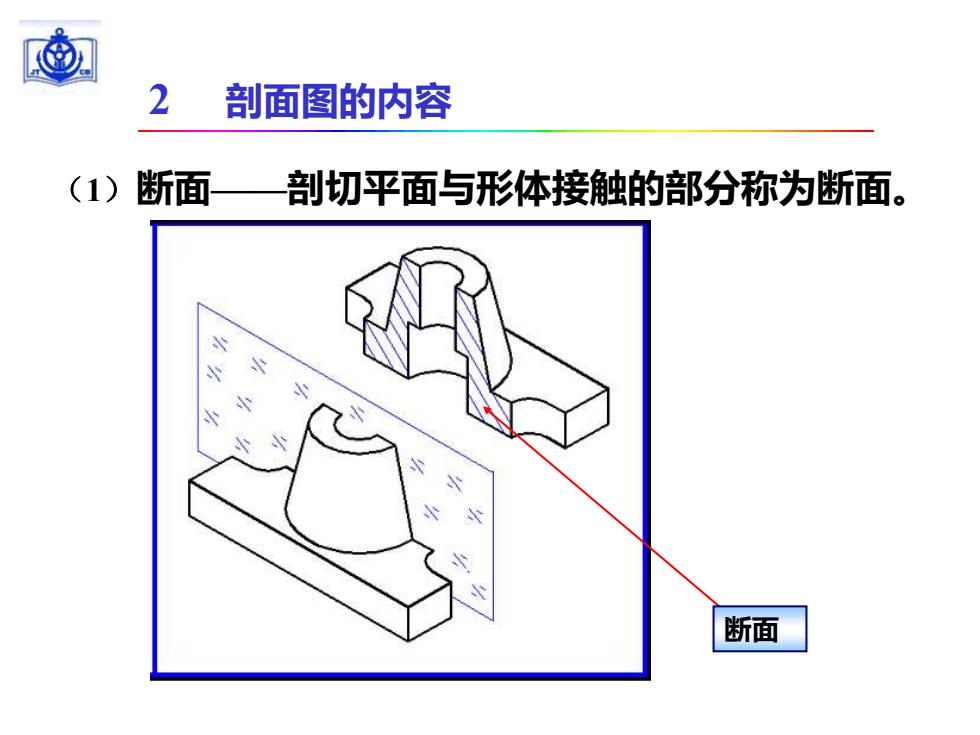

2 剖面图的内容 (1)断面一剖切平面与形体接触的部分称为断面。 断面
2 剖面图的内容 （1）断面——剖切平面与形体接触的部分称为断面。 断面

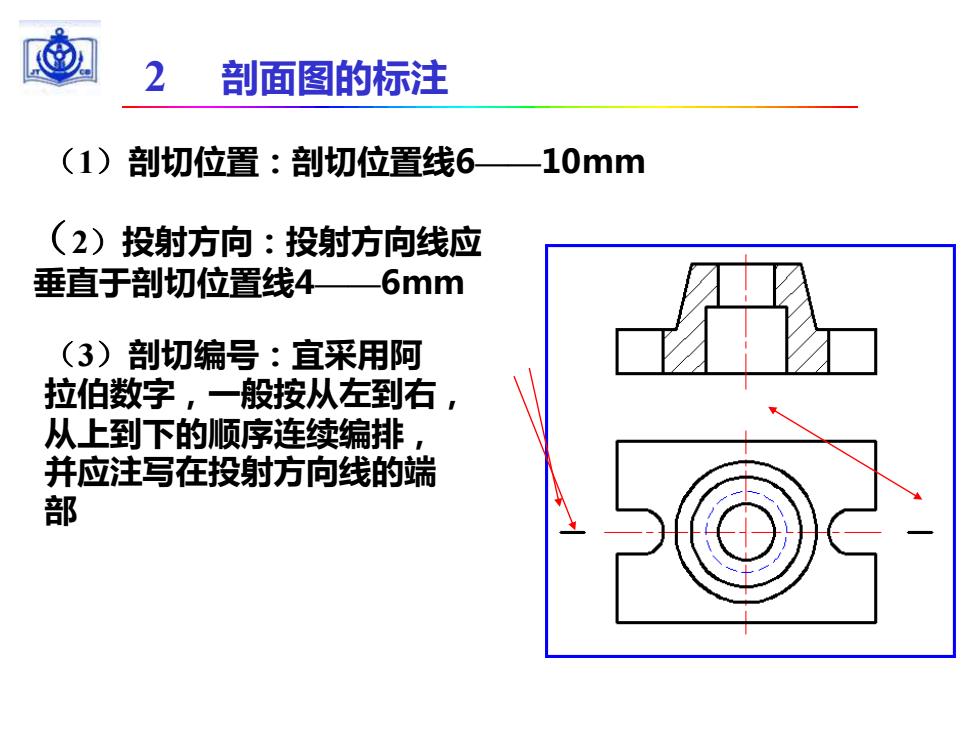

2 剖面图的标注 (1)割切位置：剖切位置线6一10mm (2)投射方向：投射方向线应 垂直于剖切位置线4一6mm (3)剖切编号：宜采用阿 拉伯数字，一般按从左到右， 从上到下的顺序连续编排， 并应注写在投射方向线的端 部
2 剖面图的标注 （1）剖切位置：剖切位置线6——10mm （3）剖切编号：宜采用阿 拉伯数字，一般按从左到右， 从上到下的顺序连续编排， 并应注写在投射方向线的端 部 （2）投射方向：投射方向线应 垂直于剖切位置线4——6mm
3画割面图应注意的问题 (1)假想剖切 剖面图是假想把物体剖切后画出的投影，其它 未取剖视的视图应按完整的物体画出。 (2)虚线处理 为了使剖面图清晰，凡是其它视图上已经表达清 楚的结构形状，其虚线省略不画。 (3)剖面图中不要漏线 剖切平面后的可见轮廓线应画出
3 画剖面图应注意的问题 (1) 假想剖切 剖面图是假想把物体剖切后画出的投影，其它 未取剖视的视图应按完整的物体画出。 (2) 虚线处理 为了使剖面图清晰，凡是其它视图上已经表达清 楚的结构形状，其虚线省略不画。 (3) 剖面图中不要漏线 剖切平面后的可见轮廓线应画出
剖面图中容易漏线的示例
正确 错误 剖面图中容易漏线的示例
