实验四三相鼠笼式异步电动机 一、实验目的 1.熟悉三相鼠笼式异步电动机的结构和额定值 2.学习检验异步电动机绝缘情况的方法 3.学习三相异步电动机定子绕组首、术端的判别方法。 4.掌握二相鼠笼式异步电动机的起动和反转方法。 二、预习要点 1.怎样在电机的铭牌上读取各额定值： 电机在使用前应作哪些检查 3.一相鼠笼式异步电动机应刘何起动，如何实现反转， 三、原理说明 1.三相鼠笼式异步电动机的结构 异步电动机是基于电磁原理把交流电能转换为机械能的一种旋转电机。 相鼠笼式异步电动机的基本结构有定子和转子两 大部分。 定子主要山定子铁心、二相对称定子绕组和机坐等 相定了绕组 组成，是电动机的静止部分。三相定子绕组一般有六根 引出线，出线端装在机坐外面的接线盒内，图-1所示 根据三相电源电压的不同，三相定子绕组可以接成星形 ()或三角形（△），然后与三相交流电源相连。转子主要 定了绕组按线 山转子铁心、转轴、鼠笼式转子绕组、风扇等组成，是 电动机的旋转部分。小容量鼠笼式异步电动机的转子绕 组大米用浇传而成，冷却方式一股采用扇冷式 图1 2。二三相鼠笼式异步电动机的铭 二相鼠笼式异步电动机的额定值标记在电动机的铭牌上，如下表所示为本实验装置二相 鼠笼式异步电动机铭牌。 型号D24 电压380/220y 接法Y/△ 功率180W 电流1.13A/0.65A 转速1400转/分 定额连续 共中： (1)功率额定运行情况下，电动机轴上输出的机械功率 (②)电压额定运行情况下，定子二相绕组应加的电源线电压值。 (3)接法定子二相绕组接法，当额定电压为380V/220V时，应为Y/△接法。 (4)电流额定运行情况下，当电动机输出额定功率时，定子电路的线电流值 3.三相鼠笼式异步电动机的检查 电动机使用前应作必要的检查 (1)机械检查
检查引出线是杏齐全、牢靠：转子转动是杏灵活、匀称、有杏异常声响等 (2)电气检查 .用兆欧表检查电机绕组间及绕组与机壳之间的绝缘性能 ●A B C B .C a- ●XY 之 图2 电动机的始缘电阻可以用兆欧表进行测量。对额定电压1V以下的电动机，共绝缘电阻值最 低不得小于1000Q/V,测量方法如图1-2所示。一般500V以下的中小型电动机最低应具有2州 Q的绝缘电阻 b.定子绕组首、木端的判别 异步电动机二相定子绕组的六个出线端有三个首端和二相木端。一般，首端标以、B、 C,木端标以X、Y、乙，在接线时如果没有按照首、木端的标记来接，则当电动机起动时磁势 和电流就会不平衡，因而引起绕组发热，服动、有噪音，甚全电动机不能起动因过热而烧毁。 山于某种原因定子绕组六个出线端标记无法辨认，可以通过实验方法来判别其首、木端（即 同名端)。方法下： 用力用由表欧婚挡从六个出线端确定那一对引出线是屏于同一相的，分别抄出相线 组，并标以符号，如A、X:B、Y:C、Z。将其中的任意两相绕组串联，如图43所示。 (a】 6 图43 将控制屏三相自根调压器手柄置零位，开启电源总开关，按下启动按钮，接通二相交流 电源。调节调压器输出，使在相串联两相绕组出线端落以单相低电压-80~100N,测出第 相绕组的电压，如测得的电压值有一定读数，表示两相绕组的木端与首端相联，如图1-3( 所不。反之，如测得的电压近似为零，则两相绕组的端与术端（或首端与首端）相联，如图 43电)所示。用同样方法可测出第三相绕组的首未端。 4.三相鼠笼式异步电动机的起动 鼠笼式异步电动机的直接起动电流可达额定电流的4一7倍，但持续时间很短，不致引起 电机过热而烧坏。但对容量校大的电机，过大的起动电流会导致电树电压的下降而影响比他 的负载正常运行，通常采用降压起动，最常用的是Y一△换接起动，它可使起动电流减小到 直接起动的1/3。其使用的条件是正常运行必须作△接法， 5.二三相鼠笼式异步电动机的反转 异步电动机的旋转方向取决于二相电源接入定子绕组时的相序，故只要改变二相电源与
定子绕组连接的相序即可使电动机改变旋转方向。 四、实验仪器与仪表 序号 名 称 型号与规格数量备注 1 三相交流电源 380、220V 2 三相鼠笼式异步电动机 3 兆欧表 500y 1 自备 交流电压表 0-500v 5 交流电流表 0-5A 1 6方用电表 五、实验内容 1,抄采二相鼠笼式异步电动机的铭肿数据，并观察其结构。 2.用万用电表判别定子绕组的首、未端。 3。用兆欧表测量电动机的绝缘电阻 各相绕组之间的绝缘电阻 绕组对地（机座）之间的绝缘电阻 A相与B相 (9) A相与地（机华） (Q) A相与C相 (M) B相与地（机座》 (M) B相与C相 (O C相与地（机座） O 4.鼠笼式异步电动机的直接起动 (1)采用380V一相交流电源 将一相自摆调压器手柄置于输出电压为零位置：控制屏上一相电压表切换开关置“调用 输出”侧：根据电动机的容最选择交流电流表合适的量程 开启控制屏上一相电源总开关，按启动按钉，此时自褐调压器原绕组端UV、W得电 调节调压器输出使、V、W端输出线电压为38OV,三以电压表指示应基本平衡。保持自耦调 压器手柄位置不变，按停止按钮，自耦调压器断电。 a.按图+4接线，电动机三相定子绕组接成Y接法：供电线电压为380V:实验线路中Q 及FU山控制屏上的接触器和熔断器F代替，学生可山U、V、W端子开始接线，以后各制实 验均同此。 -220V (AY zz4 图44Y接 图45△接 图1-6反转
b.按控制屏上启动按钮，电动机直接起动，观察起动牌间电流冲击情况及电动机旋转 方向，记录起动电流。当起动运行稳定后，将电流表量程切换个较小量程档位上，记求空载 电流。 c.电动机稳定运行后，突然拆出、V,W中的任一相电源（注意小心操作，以免触电） 观测电动机作单相运行时电流表的读数并记求之，再仔细倾听电机的运行声音有何变化。（可 山指导教师作示范操作) d.电动机起动之前先断、V,中的任一相，作缺相起动，观测电流表读数，记录之， 观察电动机有杏起动，再仔细倾听电动机有杏发出异常的声响 ©.实验毕，按控制屏停止按钮，切断实验线路三相电源 (2)采用220W相交流电源 调节调压器给出使输出线申压为220W,中动机定子绕组接成A接法 按图9-5接线，重复(1)中各项内容，记录之 5.异步电动机的反转 电路如图46所示，按控制屏启动按钮，起动电动机，观察起动电流及电动机旋转方向 是杏反转。 实验完毕，将自揭调压器调回零位，按控制屏停止按钮，切断实验线路三相电源 六、实验注意事项 1,本实验系强电实验，接线前（包括改接线路）、实验后都必须断开实验线路的电源， 特别改接线路和拆线时必须遵守“先断电，后拆线”的原则。电机在运转时，电压和转速均 很高，切勿触碰导电和转动部分，以免发生人身和设备事故。为了确保安全，学生应穿绝缘 鞋进入实验室。接线或改接线路必须经指导教师检查后方可进行实验。 2.起动电流持续时向很短，月只能在接通电源的瞬间读取电流表指针偏转的最大读数 (因指针偏转的惯性，此读数与实际的起动电流数据略有误差)，如错过这一瞬间，须将电机 停车，待停稳后，重新起动读取数据。 3.单相（即缺相）运行时间不能太长，以免过大的电流导致电机的损坏 七、实验报告 1.总结对三相鼠笼机绝缘性能检查的结果，判断该电机是杏完好可用？ 2.对三相鼠笼机的起动、反转及各种故障情况进行分析， 实验五 三相鼠笼式异步电动机点动和自锁控制 一、实验目的 1.通过对二相鼠笼式异步电动机点动控制和自锁控制线路的实际安装接线，掌握山电 气原理图变换成安装接线图的知识。 2,通过实验进一步加深理解点动控制和自锁控制的特点 二、预习要点 1.分析什么叫点动，什么叫自锁： 2.控制电路中各个电器Q,FU、K,R、SB各起什么作用，已经使用了熔断器为何 还要使用热继电器，已经有了开关为何还要使用接触器 3。根据以上分析，画好鼠笼式异步电动机的点动与自锁控制线路：

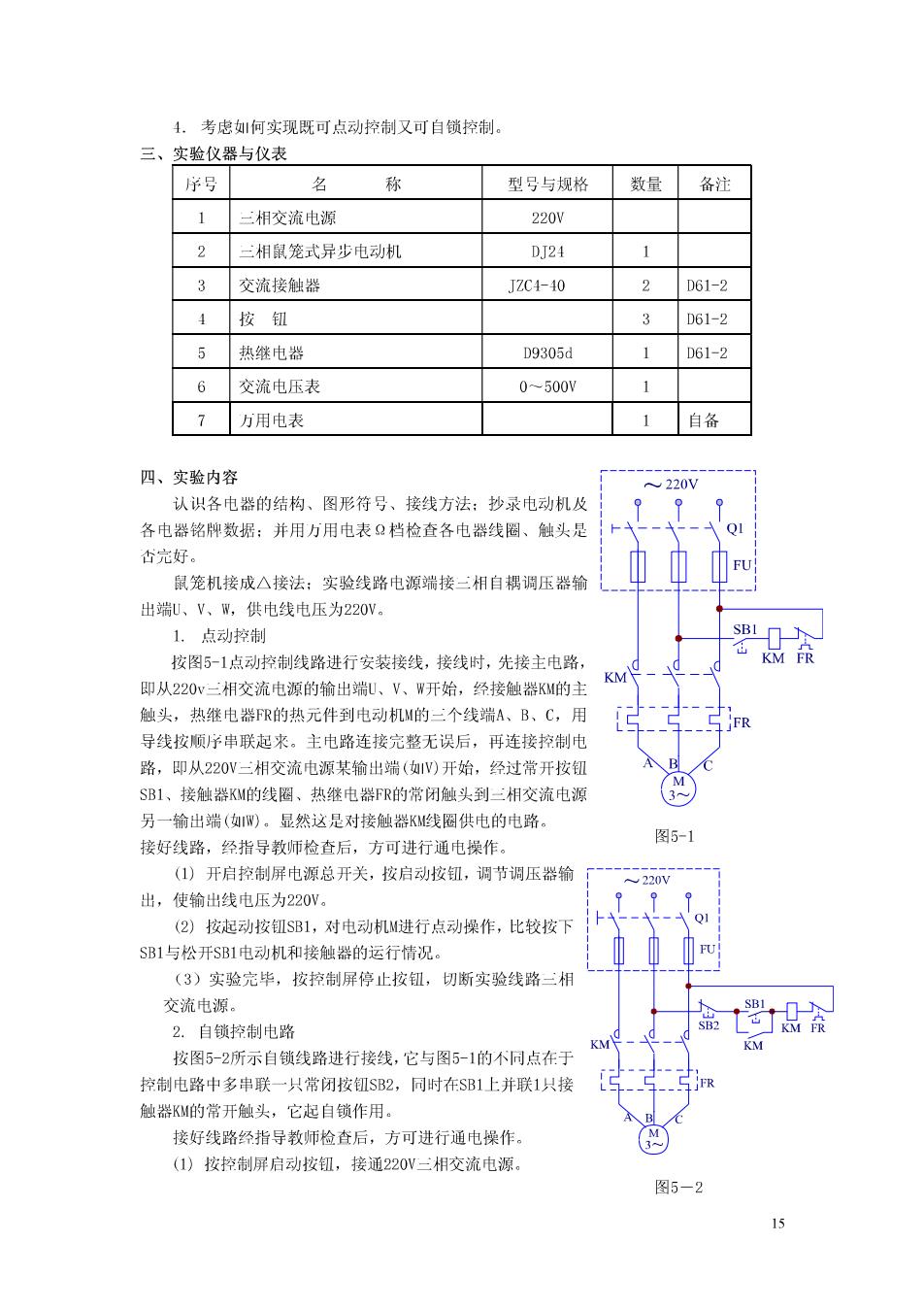

1.考虑如何实现既可点动控制又可自锁控制。 三、实验仪器与仪表 序号 名 称 型号与规格 数量备注 二相交流电源 220W 2 三相鼠笼式异步电动机 DJ24 3 交流接触器 JZC4-40 2 D61-2 按钮 3 D61-2 5 热继电器 D9305d D61-2 6 交流电压表 0-500y 7方用电表 1自备 四、实验内容 220V 认以各中兴的结构、图形符号、接线方法：抄录由动机及 各电器铭脚数据：并用力用电表？档检查各电器线圈、触头是 Q 个完好， FU 鼠笼机接成△接法：实验线路电源端接二相自橱调压器输 出端、V、W,供电线电压为220V。 1.点动控制 按图5-1点动拎制线路进行安装接线，接线时，先接主电路 KM ER 即从220v三相交流电源的输出端U、V、W开始，经接触器KM的主 KM 触头，热继电器FR的热元件到电动机M的三个线端A、B、C,用 FR 导线按顺序串联起来。主电路连接完整无误后，再连接控制电 路，即从220V三相交流电源某输出端(V)开始，经过常开按钮 SB1、接触器K的线图、热继电器FR的常闭触头到三相交流电源 另一输出端(W)。显然这是对接触器K线圈供电的电路 图5-1 接好线路，经指导教师检查后，方可进行通电操作。 (①)开启控制屏电源总开关，按启动按钮，调节调压器输 出，使输出线电压为220V。 (2)按起动按钮SB1,对电动机M进行点动操作，比较按下 SB1与松开SB1电动机和接触器的运行情况。 (3)实验完华，按控制屏停止按钮，切断实验线路一相 交流电源。 2.自锁控制电路 品金 KM KM 按图5-2所示自镜线路讲行接线.它与图5-1的同点在于 控制电路中多串联一只常闭按钮SB2,同时在SB1上并联1只接 触器的常开触头，它起自锁作用。 接好线路经指导教师检查后，方可进行通电操作 (1)按控制屏启动按钮，接通220V三相交流电源。 图5-2
