利用相量图得到相电压和线电压之间的关系： AB 4309 BN AN 30° UBN AB UBN 般表示为： Us=30AN∠30° 线电压对称（大小相等， Ue=√3UN∠30° 相位互差120) 0c=3icw∠30°

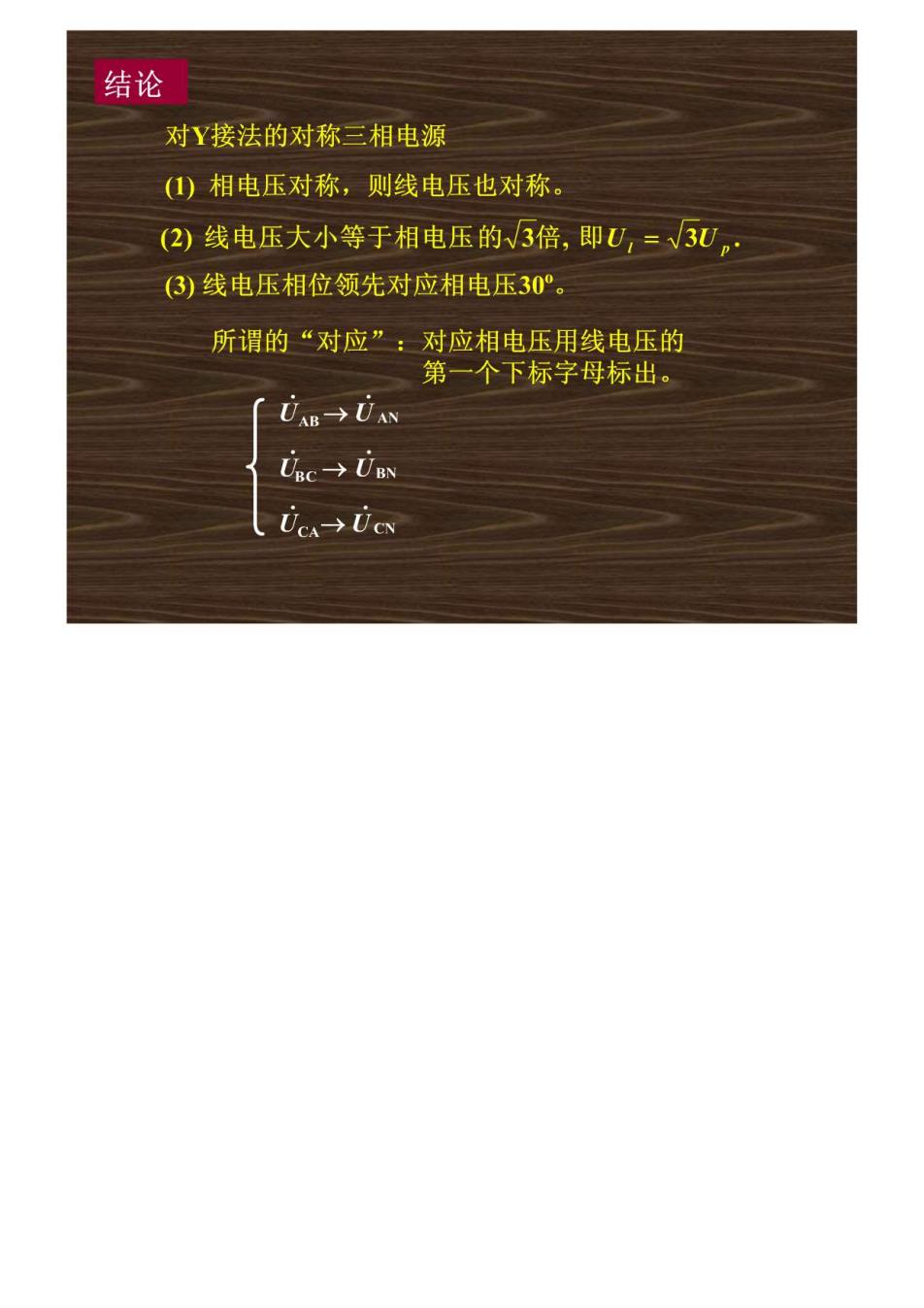

结论 对Y接法的对称三相电源 ①)相电压对称，则线电压也对称。 (2)线电压大小等于相电压的N3倍，即U,=√3U, (3)线电压相位领先对应相电压30。 所谓的“对应”：对应相电压用线电压的 第一个下标字母标出。 UAB→UAN dac→dBN de→ie

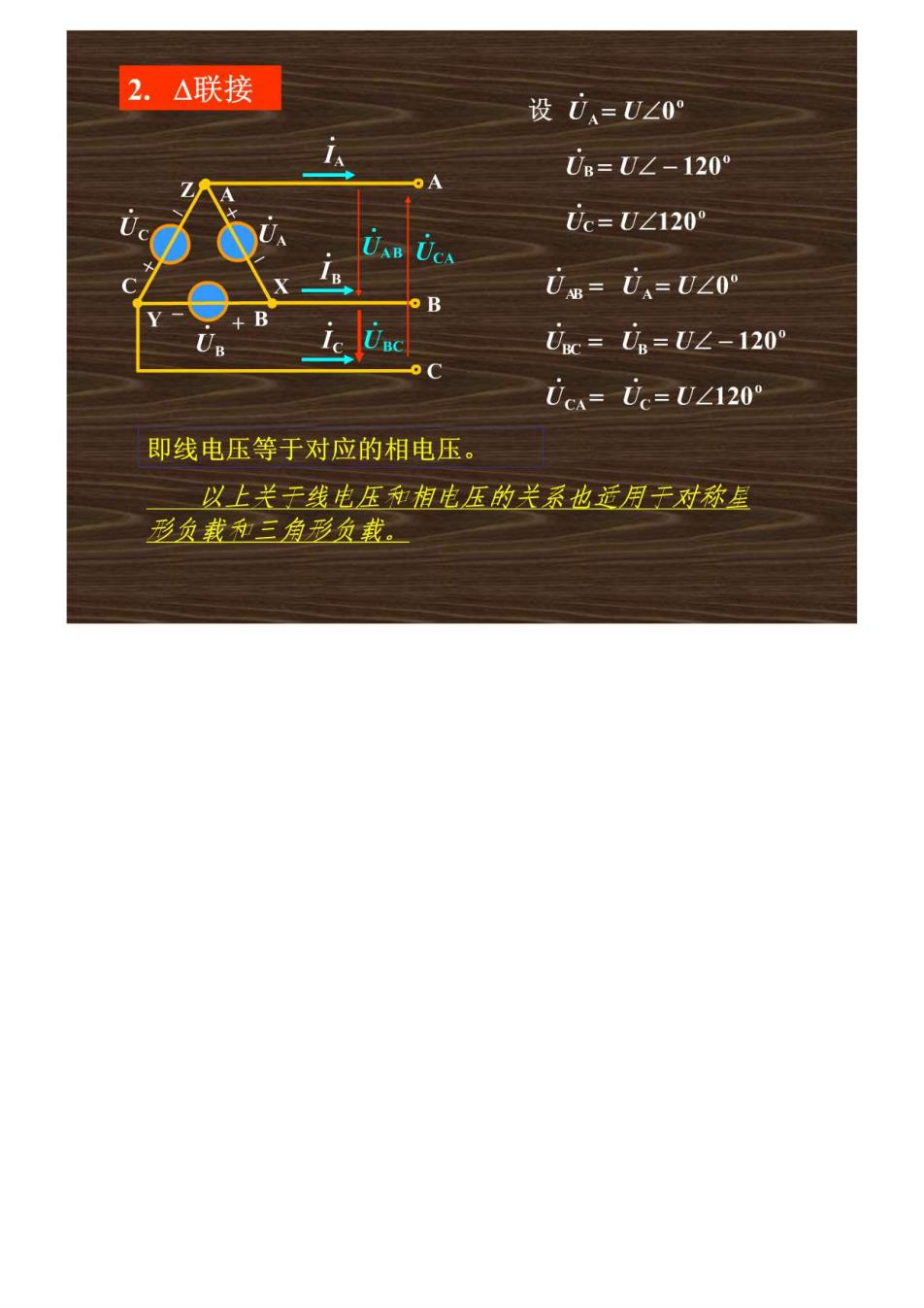

2.△联接 设0=U∠09 UB=U∠-120° ic=U∠120° UAB U=0A=U∠0° B UBC dc=UB=U∠-120° 0cA=de=U∠120 即线电压等于对应的相电压。 以上关于线电压和相电压的关系也适用干对称基 形负载利三角形负载

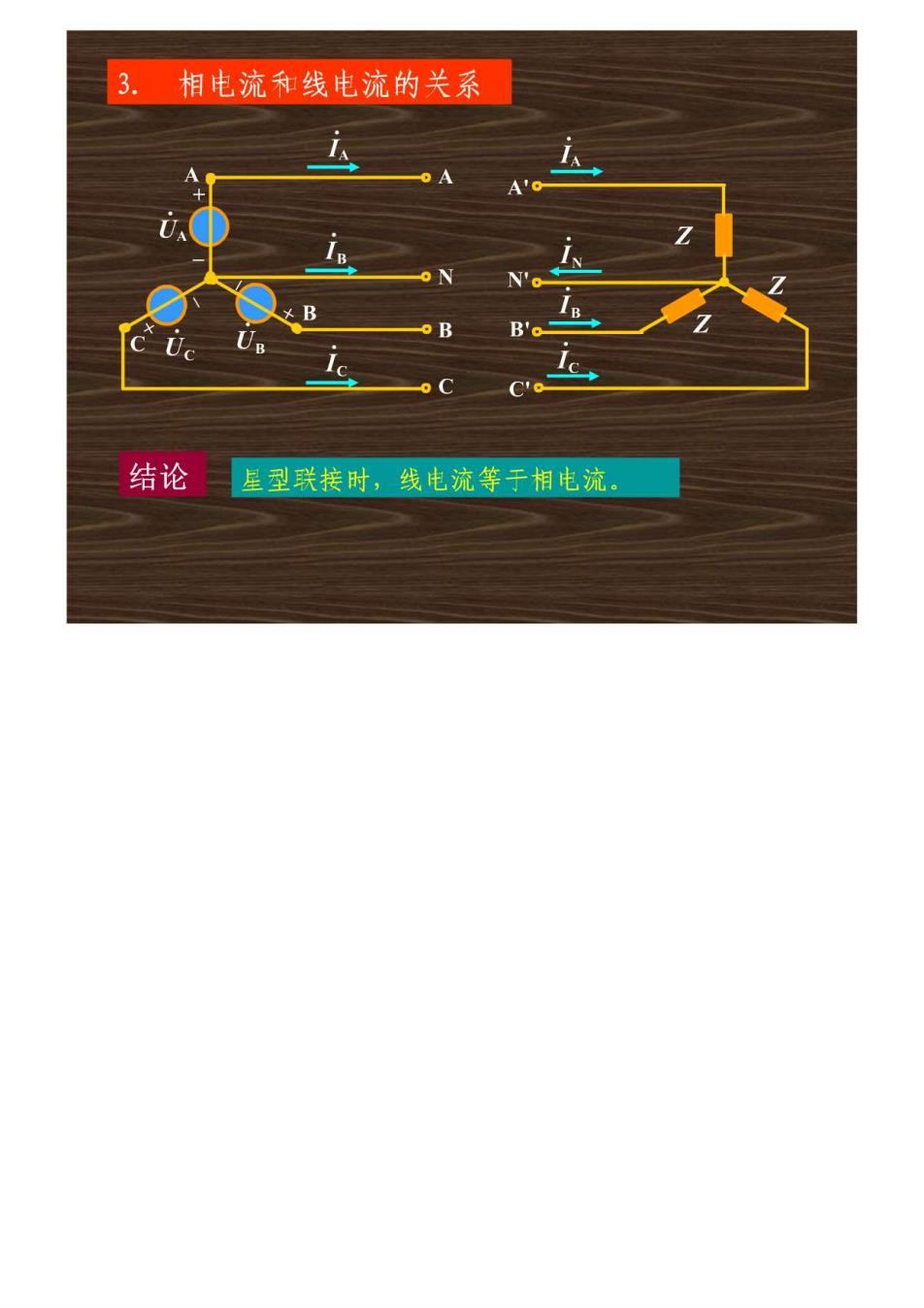

3. 相电流和线电流的关系 1 A B 结论 星型联接时，线电流等于相电流

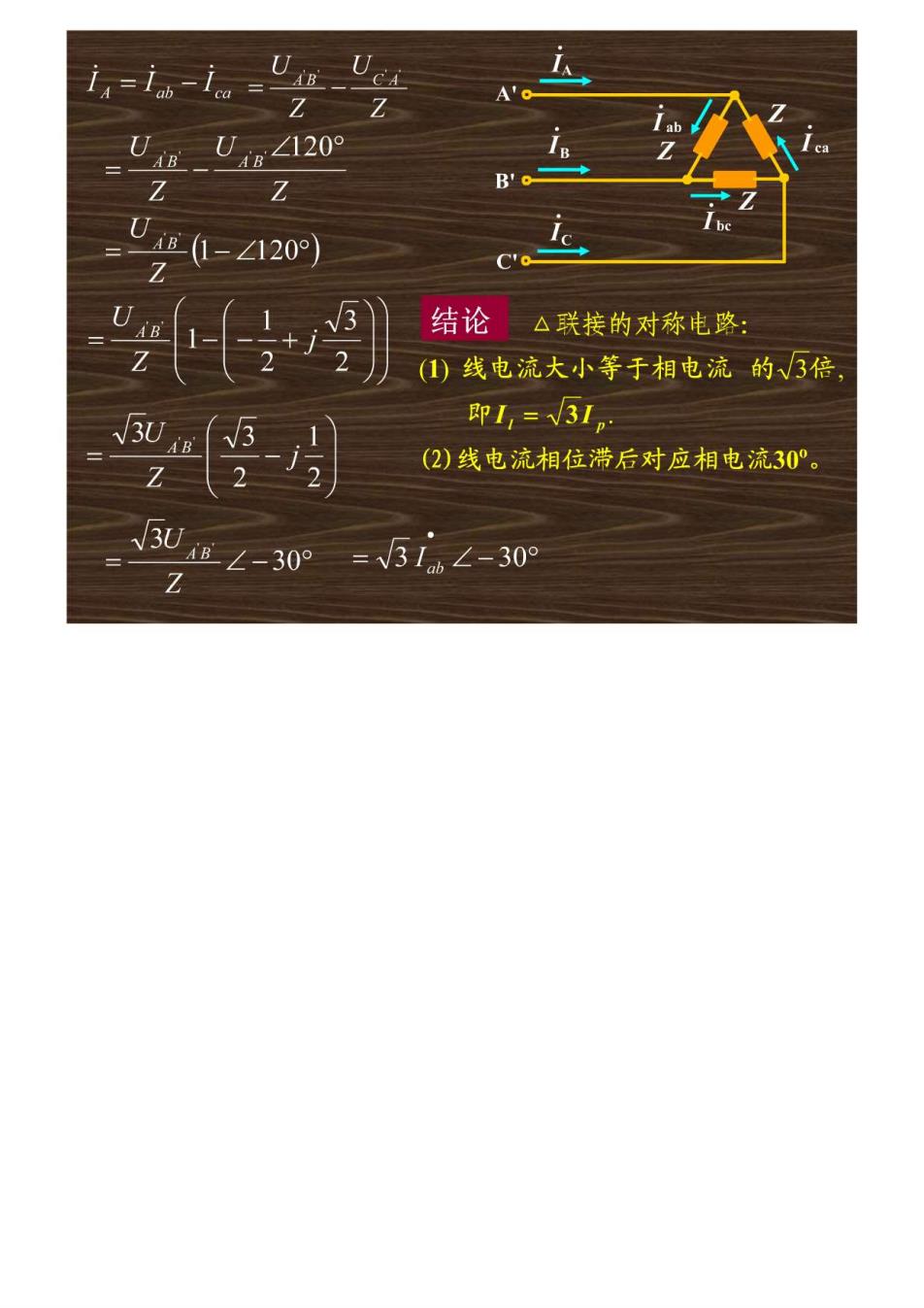

i A' Z Z i。 ab U.∠120° Z Z B'o 0B0-Z120) Ic C。 结论 △联接的对称电路： (1)线电流大小等于相电流的3倍， 即1，=31n (2)线电流相位滞后对应相电流30°。 Z 3UB∠-30 =31∠-30° Z
