3.三相负载及其联接 A A。 A'⊙ Iab N B'o B' C 星形联接 三 角形联接 当乙，=ZB=Zc,ZAB=ZBc=Zc4称三相对称负载

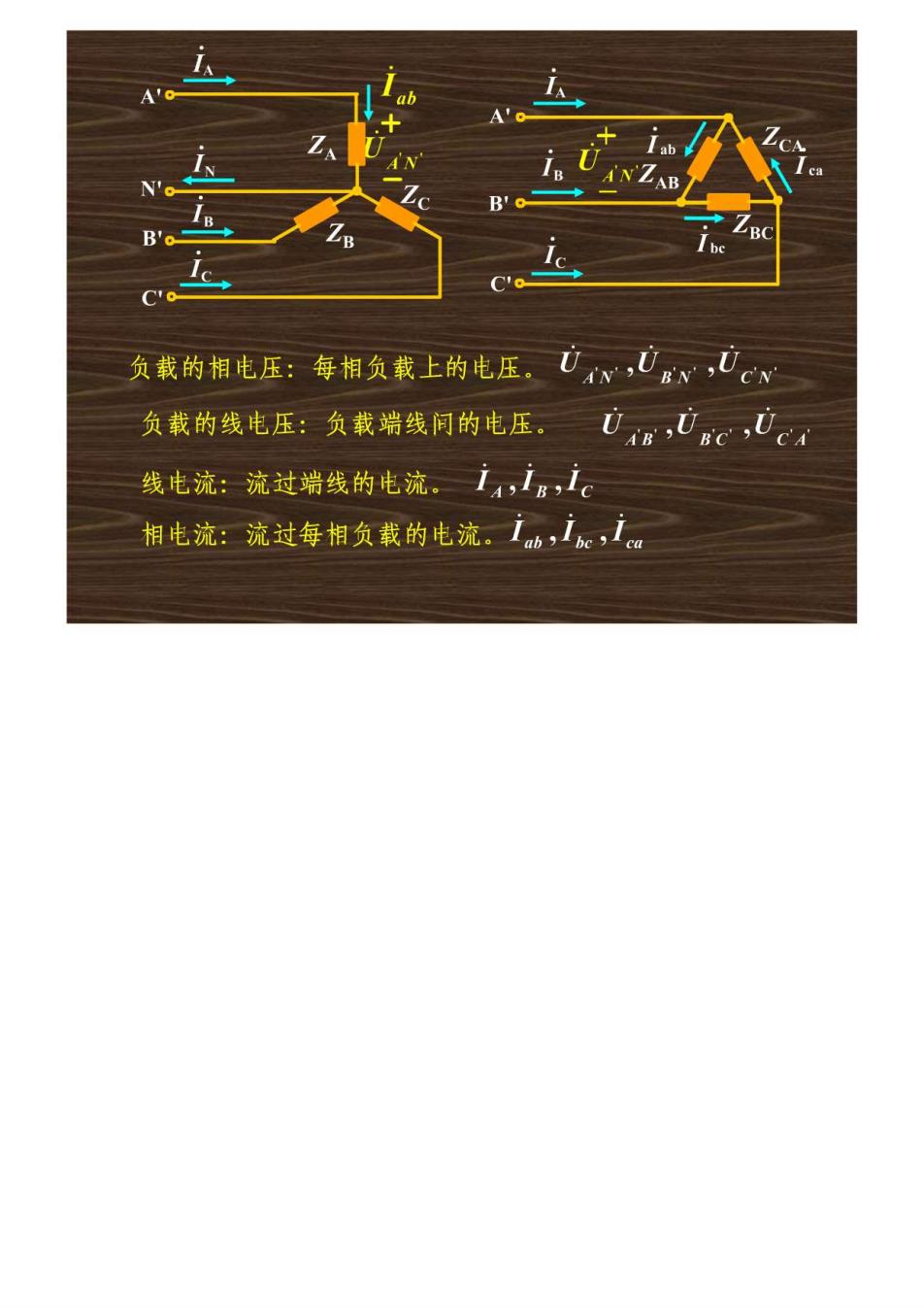

/ab i。( B'o ZBC C'a 负载的相电压：每相负载上的电压。UN,Cxy,0cN 负载的线电压：负载端线间的电压。 线电流：流过端线的电流。4，，。 相电流：流过每相负载的电流。b,ie,1

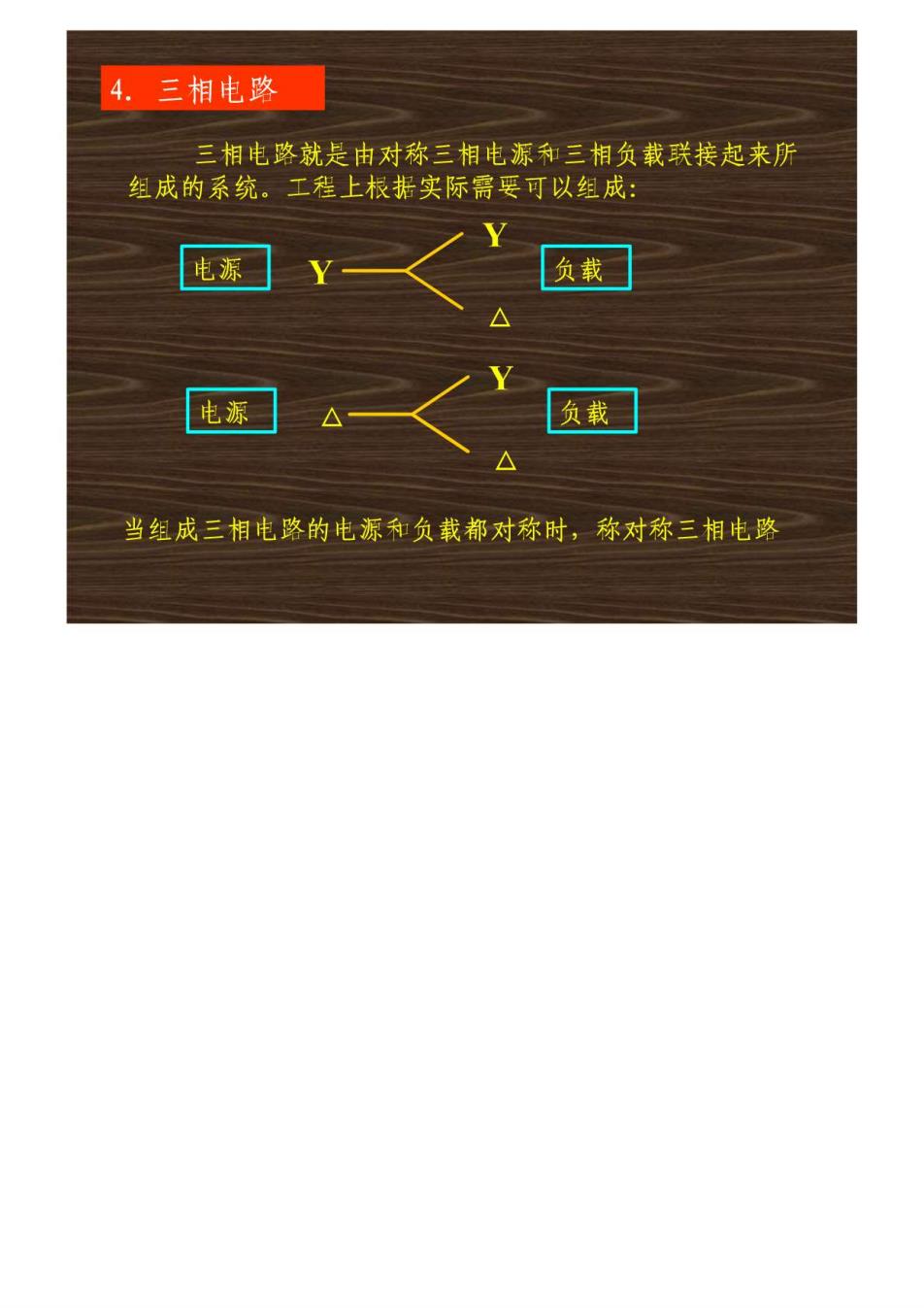

4.三相电路 三相电路就是由对称三相电源和三相负载联接起来所 组成的系统。工程上根据实际需要可以组成： 电源 负载 电源 负载 当组成三相电路的电源利负载都对称时，称对称三相电路

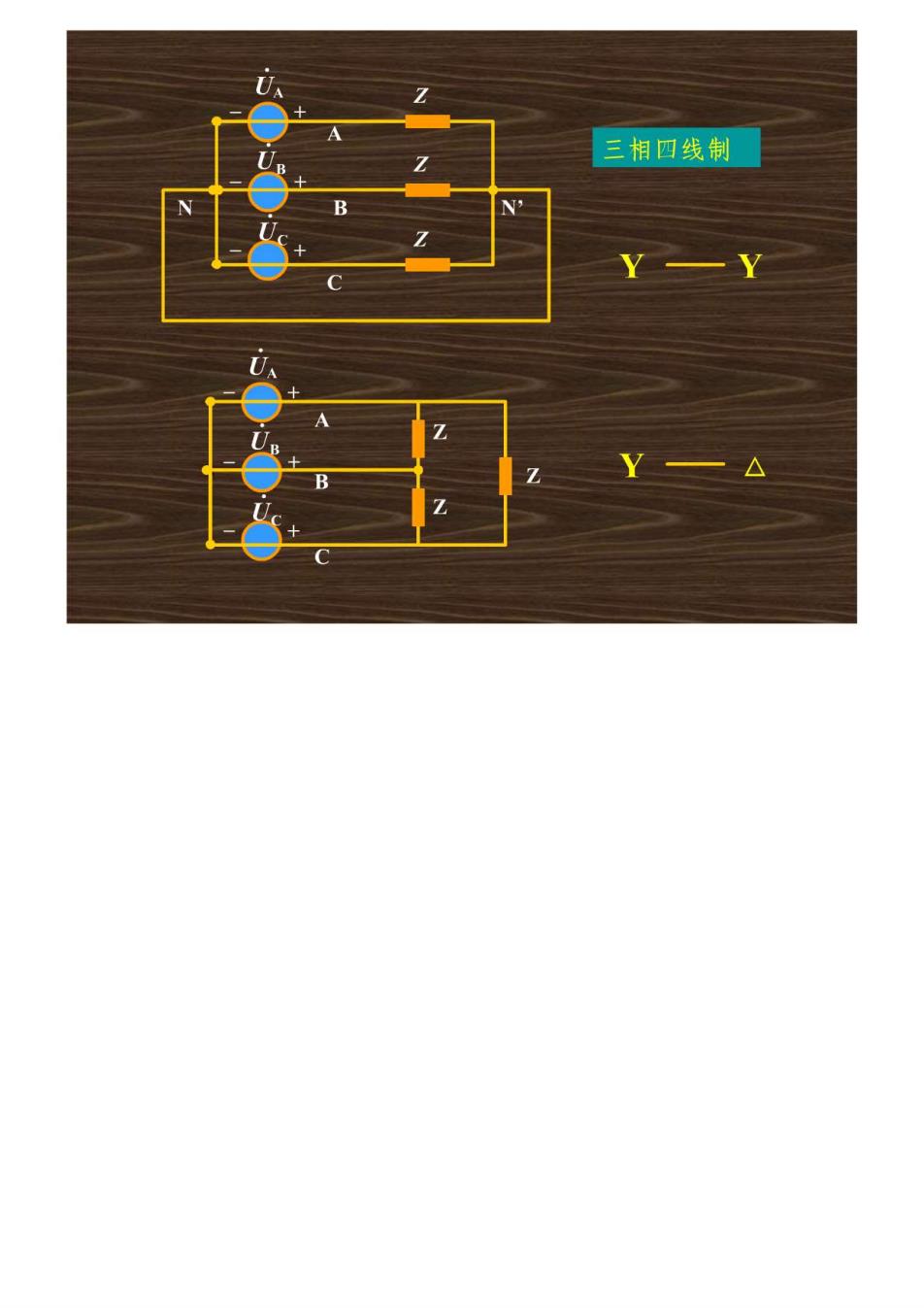

三相四线制 Z N B N U Z Y一△ B Z Z

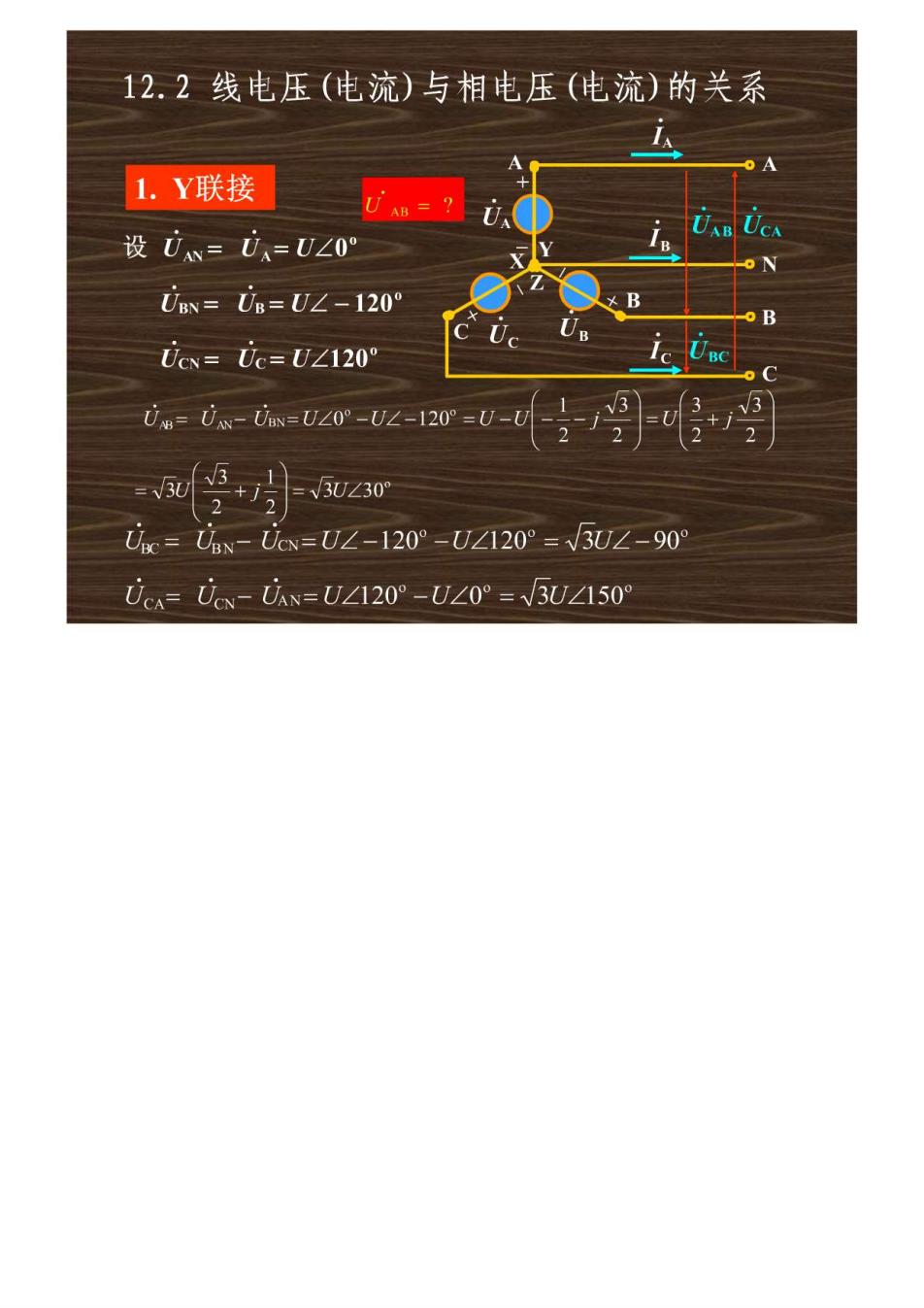

12.2线电压（电流）与相电压（电流）的关系 1.Y联接 =? UAB UCA 设dAw=UA=U∠0° dBN=UB=UZ-120° B iy=Ue=U∠120° 0a=dN-jaN=U∠0°-U∠-120°=0-U 3 =3U =3U∠30° U=N-jaw=U∠-120°-U∠120°=V3U∠-90° 0cA=d-UAN=U∠120°-U∠0°=√3U∠150°
