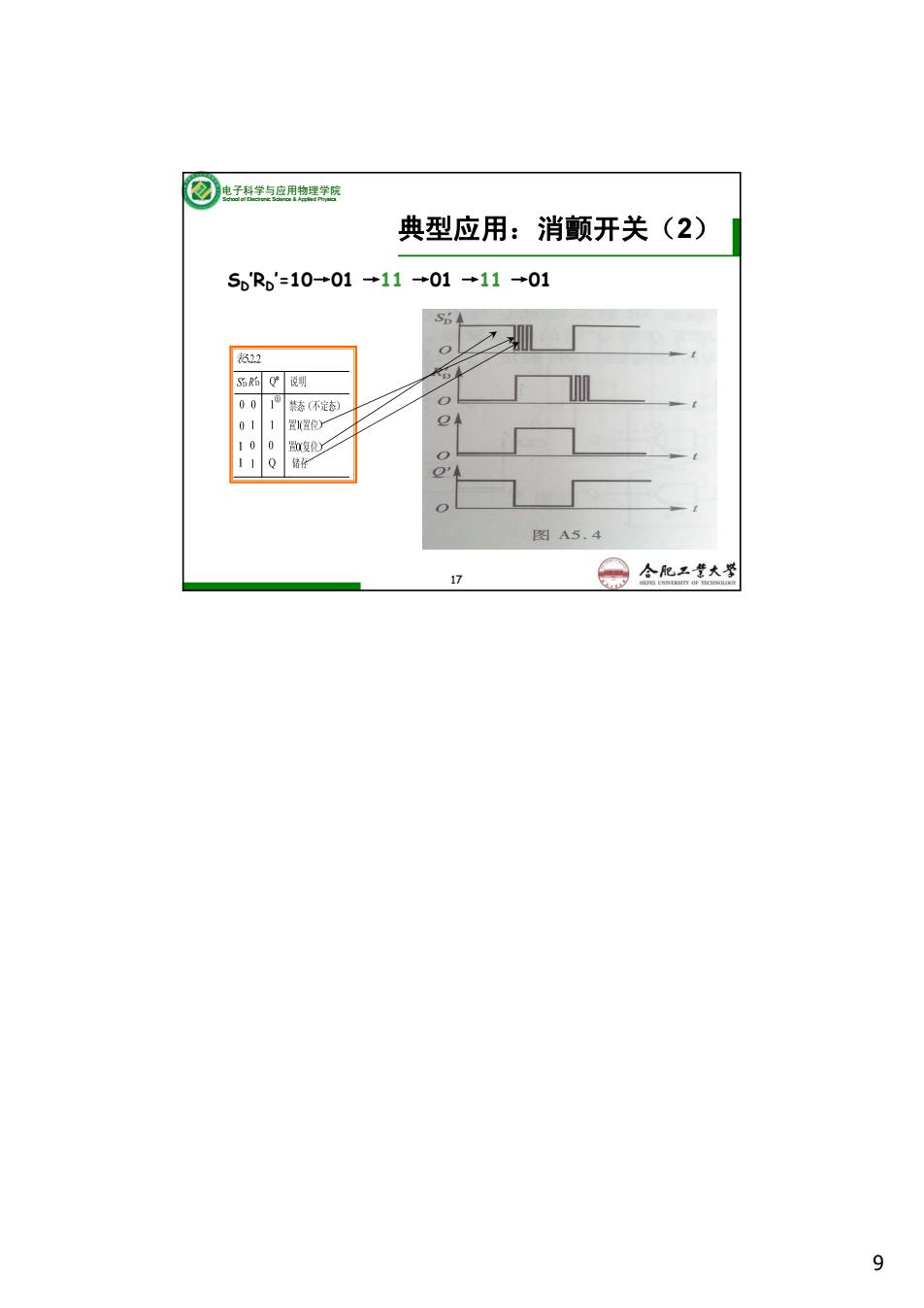

② 电子科学与应用物理学院 典型应用：消颤开关(2) 50R0'=10→01→11→01 +11→01 Sp 热22 S品肠Q产说明 00 可禁春（不定） 01 置1（置位） 10 0 度位y 11 储有 0 图A5.4 17 合肥工营大举 9
9 17 电子科学与应用物理学院 School of Electronic Science & Applied Physics 典型应用：消颤开关（2） SD’RD’=10→01 →11 →01 →11 →01
电子科学与应用物理学院 第五章 触发器 5.1 概述 5.2 SR锁存器 5.3 电平触发的触发器 5.4 脉冲触发的触发器 5.5 边沿触发的触发器 5.6 触发器的逻辑功能及其描述方法 *5.7 触发器的动态特性 合肥工璧大举 电子科学与应用物理学院 时钟触发器 口在数字系统中，常常要求某些触发器在同一时刻动作，这 就要求有一个同步信号来控制，这个控制信号叫做时钟信 号(Clock),简称时钟，用CLK表示。这种受时钟控制的 触发器统称为时钟触发器。 口时钟的频率、相位、上升延迟、下降延迟对于电路工作特 性具有重要影响。 2
1 1 电子科学与应用物理学院 School of Electronic Science & Applied Physics 第五章 触发器 5.1 概述 5.2 SR锁存器 5.3 电平触发的触发器 5.4 脉冲触发的触发器 5.5 边沿触发的触发器 5.6 触发器的逻辑功能及其描述方法 *5.7 触发器的动态特性 2 电子科学与应用物理学院 School of Electronic Science & Applied Physics 时钟触发器 在数字系统中，常常要求某些触发器在同一时刻动作，这 就要求有一个同步信号来控制，这个控制信号叫做时钟信 号（Clock），简称时钟，用CLK表示。这种受时钟控制的 触发器统称为时钟触发器。 时钟的频率、相位、上升延迟、下降延迟对于电路工作特 性具有重要影响

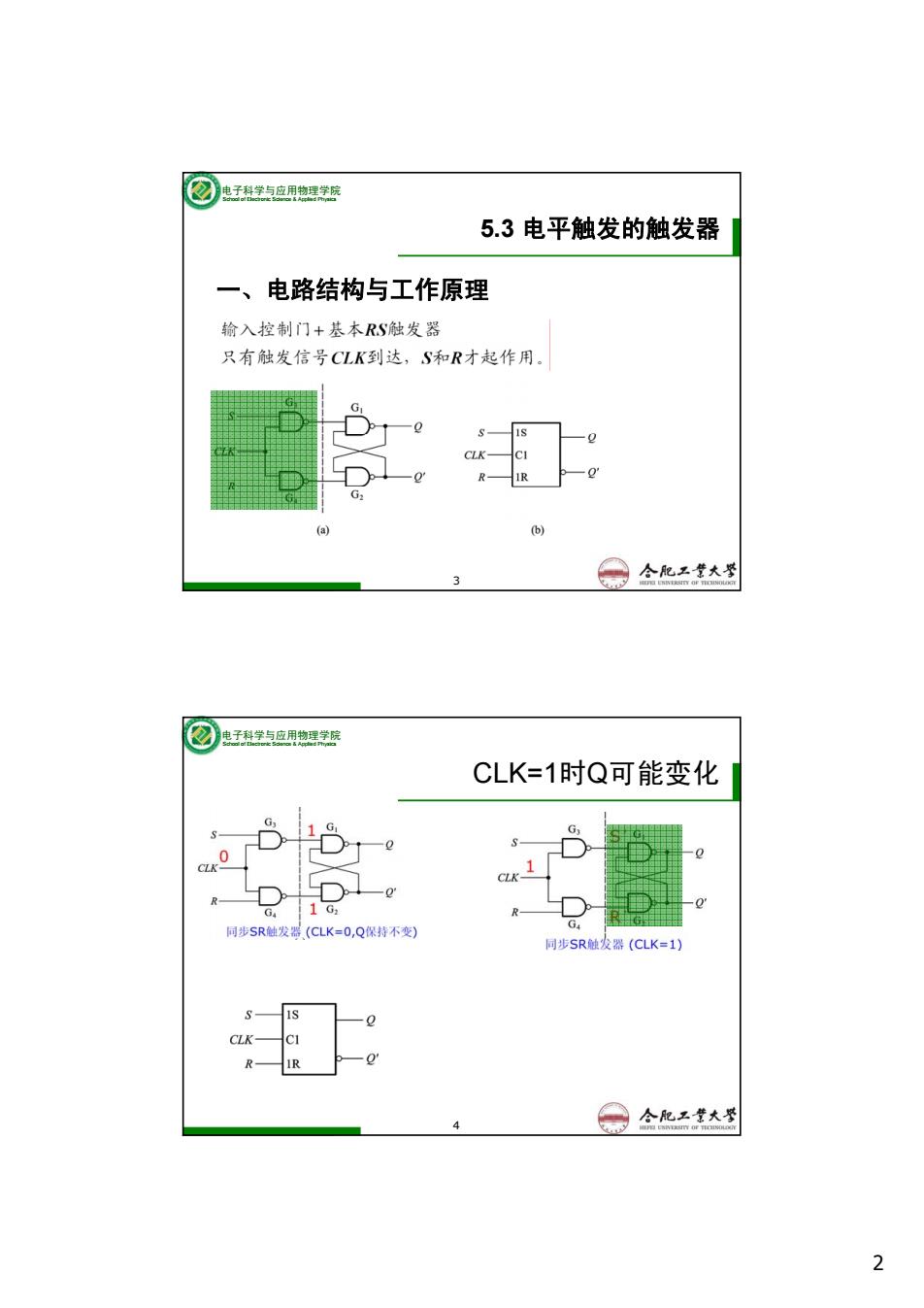

② 电子科学与应用物理学院 5.3电平触发的触发器 一、电路结构与工作原理 输入控制门+基本RS触发器 只有触发信号CLK到达，S和R才起作用。 (b) 合肥工璧大举 3 ② 电子科学与应用物理学院 CLK=1时Q可能变化 G 0 CLK CLK 1G: 同步SR触发器(CLK=0,Q保持不变) 同步SR触发器(CLK=1) CLK CI R IR 仑肥工营大举 2
2 3 电子科学与应用物理学院 School of Electronic Science & Applied Physics 5.3 电平触发的触发器 一、电路结构与工作原理 4 电子科学与应用物理学院 School of Electronic Science & Applied Physics CLK=1时Q可能变化

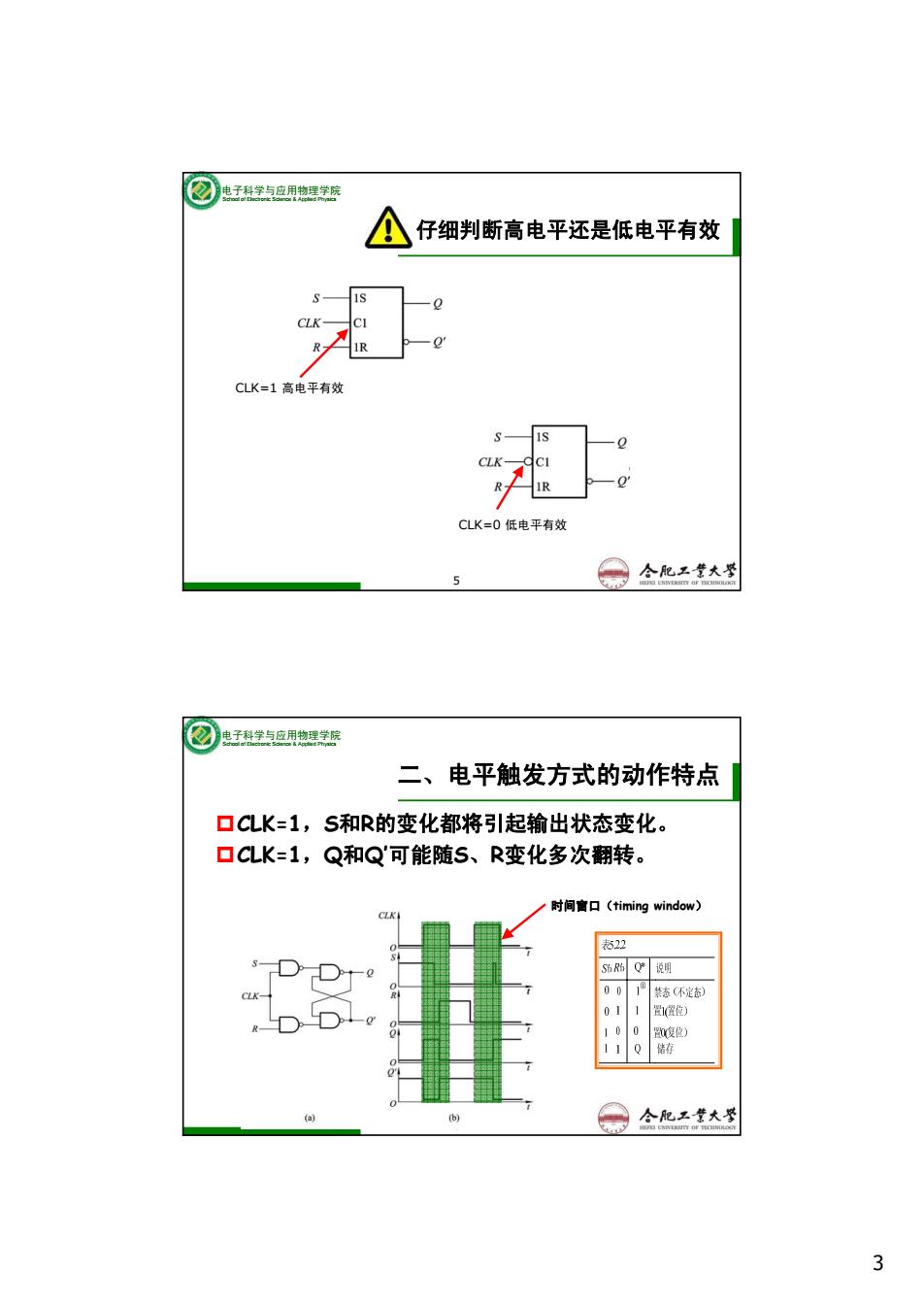

② 电子科学与应用物理学院 仔细判断高电平还是低电平有效 5- Q CLK- R CLK=1高电平有效 CLK CLK=0低电平有效 合肥工营大举 5 电子科学与应用物理学院 二、电平触发方式的动作特点 口CLK=1,S和R的变化都将引起输出状态变化。 口CLK=1,Q和Q'可能随S、R变化多次翻转。 时间窗口(timing window) CLK 22 S品贴Q*说明 00 10 禁态（不定态）】 01 1 置1置位) 10 夜位) 11 Q 储存 (b) 合肥工营大举 3
3 5 电子科学与应用物理学院 School of Electronic Science & Applied Physics 仔细判断高电平还是低电平有效 CLK=1 高电平有效 CLK=0 低电平有效 6 电子科学与应用物理学院 School of Electronic Science & Applied Physics 二、电平触发方式的动作特点 CLK=1，S和R的变化都将引起输出状态变化。 CLK=1，Q和Q’可能随S、R变化多次翻转。 时间窗口（timing window）

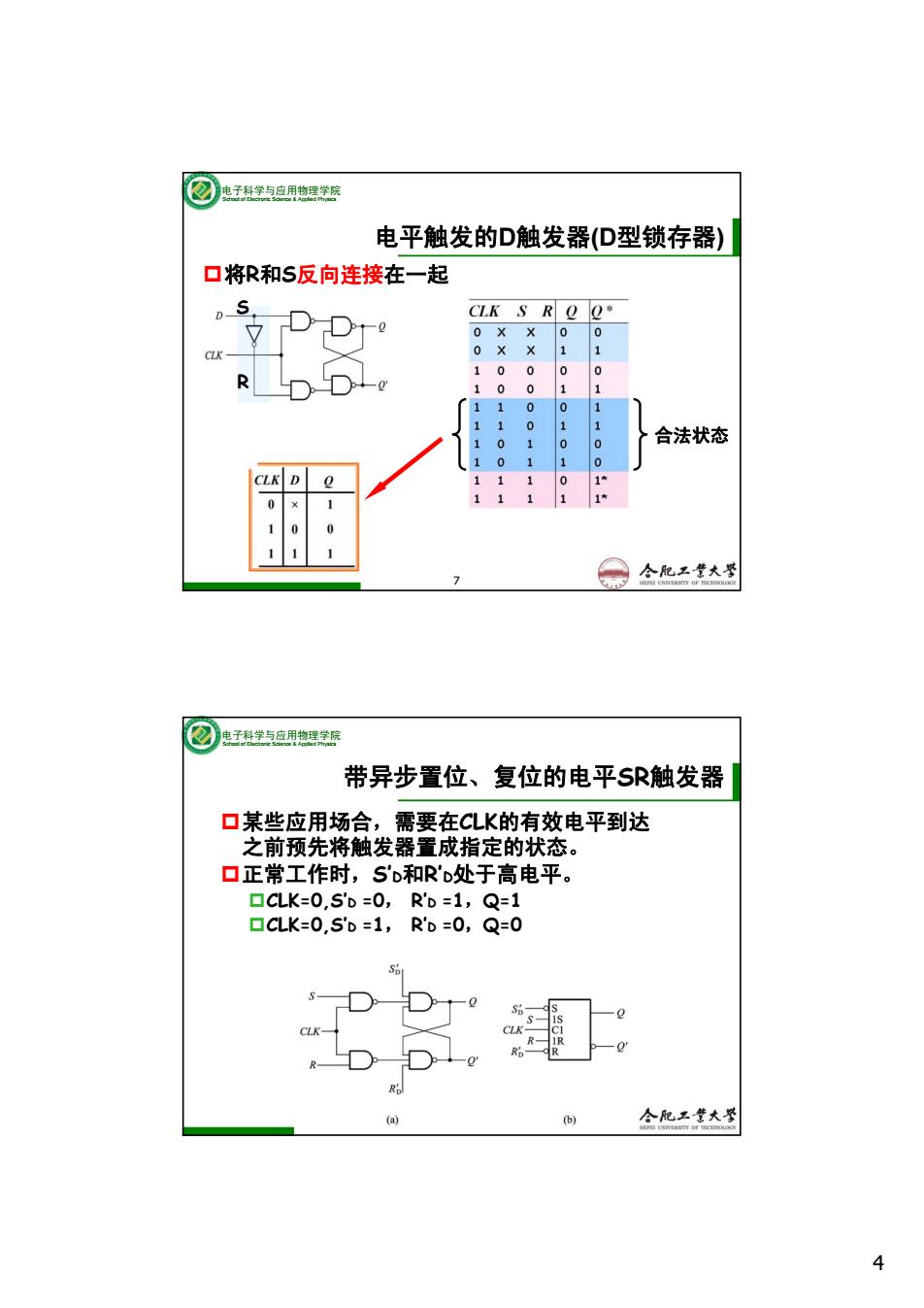

电子科学与应用物理学院 电平触发的D触发器(D型锁存器) 口将R和S反向连接在一起 CLK S ROO* 0 XX 0 0 CLK 0 + 0 0 0 0 0 0 0 1 0 0 合法状态 0 Q 1内 合肥工营大举 电子科学与气应用物理学院 带异步置位、复位的电平SR触发器 口某些应用场合，需要在CLK的有效电平到达 之前预先将触发器置成指定的状态。 口正常工作时，S'和R'D处于高电平。 CLK=0,S'D=0,R'D=1,Q=1 CLK=0,S'D=1,R'D=0,Q=0 a (b) 合肥工营大坚 4
4 7 电子科学与应用物理学院 School of Electronic Science & Applied Physics 电平触发的D触发器(D型锁存器) 将R和S反向连接在一起 S R 合法状态 8 电子科学与应用物理学院 School of Electronic Science & Applied Physics 带异步置位、复位的电平SR触发器 某些应用场合，需要在CLK的有效电平到达 之前预先将触发器置成指定的状态。 正常工作时，S’D和R’D处于高电平。 CLK=0,S’D =0， R’D =1，Q=1 CLK=0,S’D =1， R’D =0，Q=0
