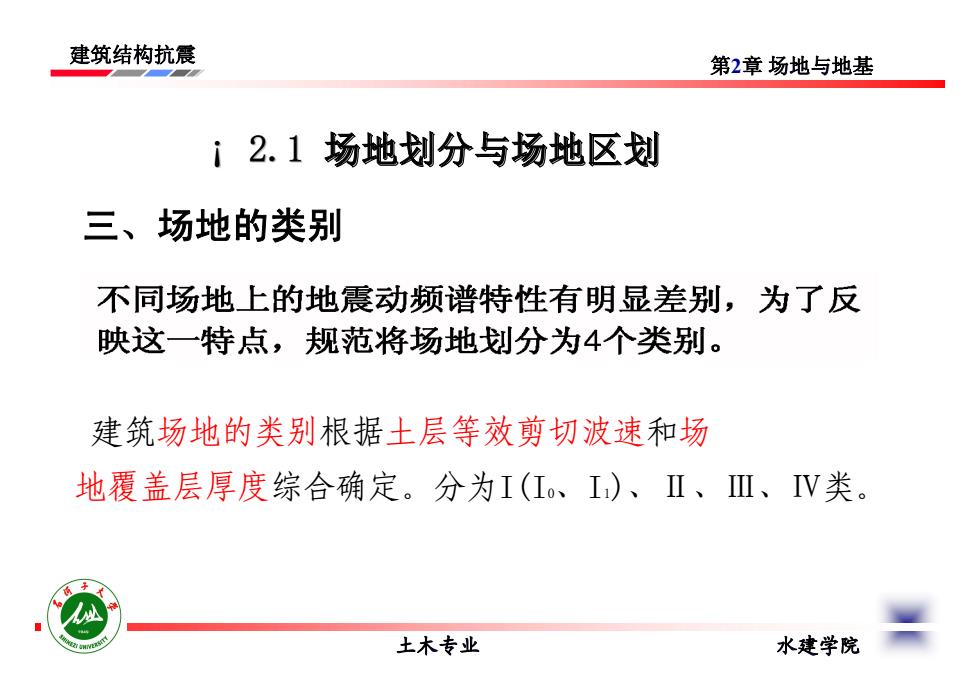

建筑结构抗震 第2章场地与地基 ⅰ2.1场地划分与场地区划 三、场地的类别 不同场地上的地震动频谱特性有明显差别，为了反 映这一特点，规范将场地划分为4个类别。 建筑场地的类别根据土层等效剪切波速和场 地覆盖层厚度综合确定。分为I(Io、I)、Ⅱ、Ⅲ、IV类。 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第2章 场地与地基 ¡ 2.1 场地划分与场地区划 三、场地的类别 建筑场地的类别根据土层等效剪切波速和场 地覆盖层厚度综合确定。分为I(I0、I1)、Ⅱ、Ⅲ、Ⅳ类

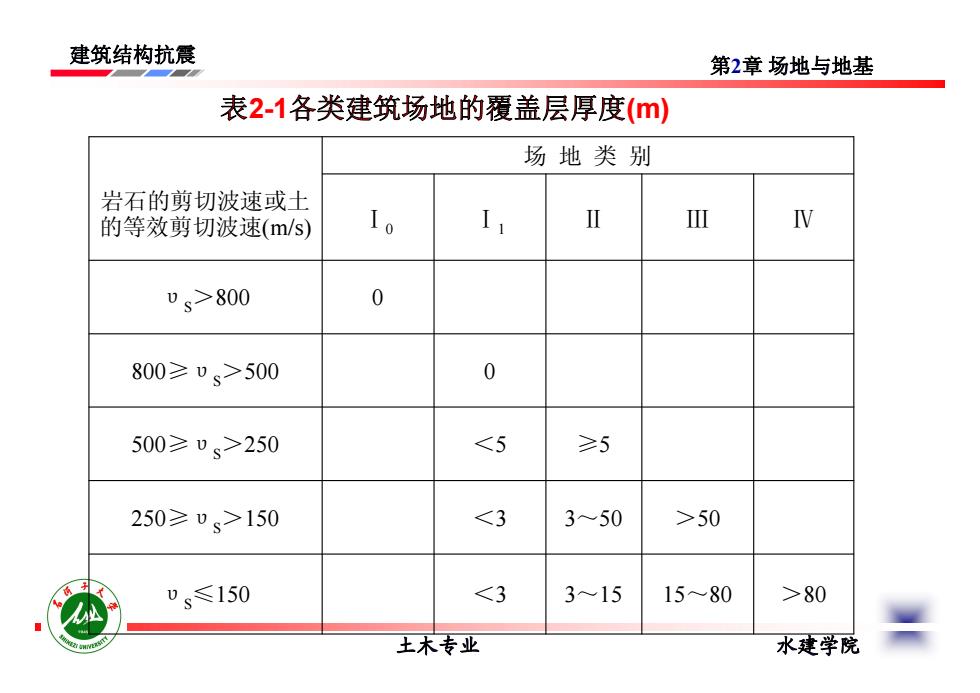

建筑结构抗震 第2章场地与地基 表2-1各类建筑场地的覆盖层厚度(m) 场地类别 岩石的剪切波速或土 的等效剪切波速(m/s) 10 I Ⅲ V vs>800 0 800≥vs>500 0 500≥vs>250 <5 ≥5 250≥vs>150 <3 3~50 >50 vs≤150 <3 315 15~80 >80 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第2章 场地与地基 表2-1各类建筑场地的覆盖层厚度(m) υ ＜3 3～15 15～80 ＞80 S≤150 250≥υ ＜3 3～50 ＞50 S＞150 500≥υ ＜5 ≥5 S＞250 800≥υ 0 S＞500 υ 0 S＞800 Ⅰ0 Ⅰ1 Ⅱ Ⅲ Ⅳ 场 地 类 别 岩石的剪切波速或土 的等效剪切波速(m/s)
建筑结构抗震 第2章场地与地基 三、场地的类别 表2-2土的类型划分和剪切波速范围 土的类型 岩土名称和性状 土层剪切波 速范围(m/s) 岩石 坚硬、较硬且完整的岩石 vs>800 坚硬土或 破碎和较破碎的岩石或软和较软的岩石，密实的 800≥vs> 软质岩石 碎石土 500 中硬土 中密、稍密的碎石土，密实、中密的砾、粗、中 500≥vs> 砂，fak>150的黏性土和粉土，坚硬黄土 250 稍密的砾、粗、中砂，除松散外的细、粉砂， 中软土 fak≤l50的黏性土和粉土，fak>130的填土，可塑 250≥vs> 150 新黄土 软弱士 淤泥和淤泥质土，松散的砂，新近沉积的黏性土 和粉土，fak≤130的填土，流塑黄土 "s≤150 土木专业 永建学院
建筑结构抗震 土木专业 水建学院 第2章 场地与地基 表2-2土的类型划分和剪切波速范围 υS≤150 淤泥和淤泥质土，松散的砂，新近沉积的黏性土 和粉土，fak≤130的填土，流塑黄土 软弱土 250≥υS＞ 150 稍密的砾、粗、中砂，除松散外的细、粉砂， fak≤150的黏性土和粉土，fak＞130的填土，可塑 新黄土 中软土 500≥υS＞ 250 中密、稍密的碎石土，密实、中密的砾、粗、中 砂，fak >150的黏性土和粉土，坚硬黄土 中硬土 800≥υS＞ 500 破碎和较破碎的岩石或软和较软的岩石，密实的 碎石土 坚硬土或 软质岩石 岩石 坚硬、较硬且完整的岩石 υS＞800 土层剪切波 速范围(m/s) 岩土名称和性状 土的类型 三、场地的类别

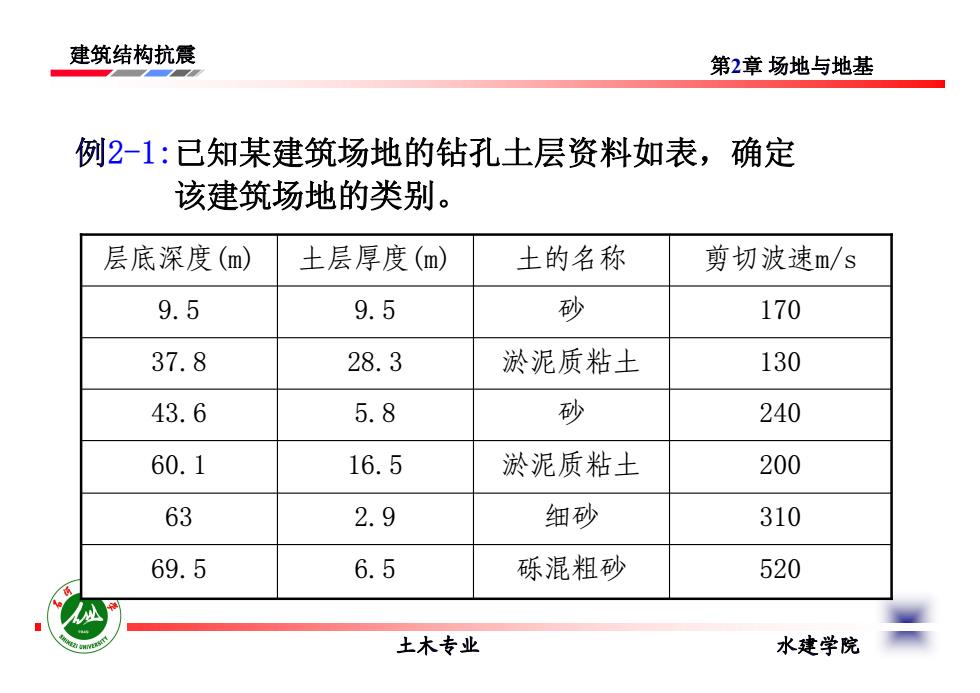

建筑结构抗震 第2章场地与地基 例2-1：已知某建筑场地的钻孔土层资料如表，确定 该建筑场地的类别。 层底深度(m) 土层厚度(m) 土的名称 剪切波速m/s 9.5 9.5 砂 170 37.8 28.3 淤泥质粘土 130 43.6 5.8 砂 240 60.1 16.5 淤泥质粘土 200 63 2.9 细砂 310 69.5 6.5 砾混粗砂 520 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第2章 场地与地基 例2-1:已知某建筑场地的钻孔土层资料如表，确定 该建筑场地的类别。 69.5 6.5 砾混粗砂 520 63 2.9 细砂 310 60.1 16.5 淤泥质粘土 200 43.6 5.8 砂 240 37.8 28.3 淤泥质粘土 130 9.5 9.5 砂 170 层底深度(m) 土层厚度(m) 土的名称 剪切波速m/s

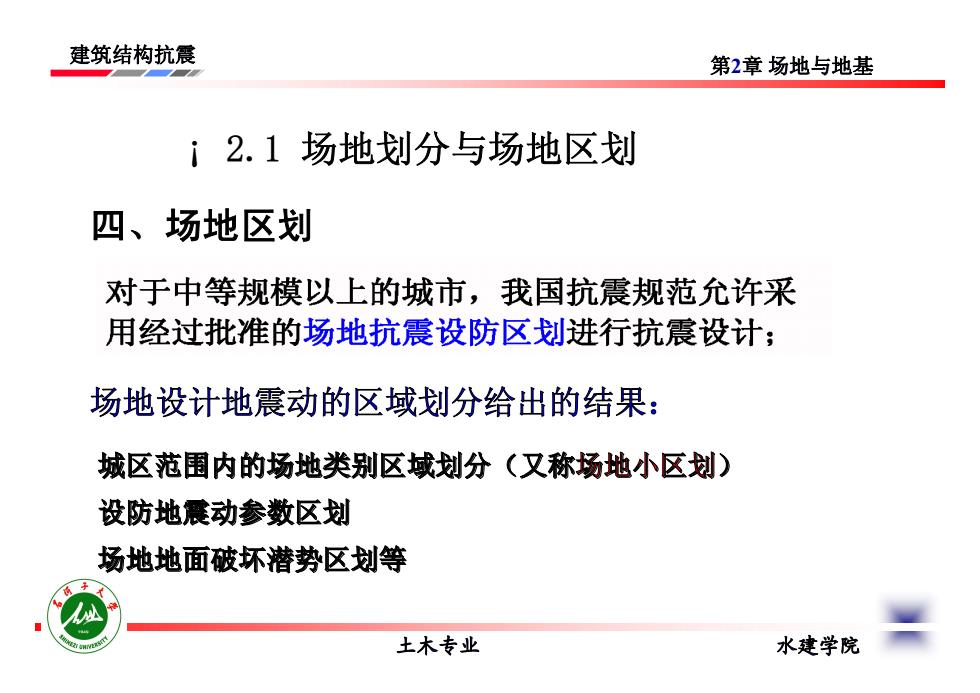

建筑结构抗震 第2章场地与地基 ⅰ2.1场地划分与场地区划 四、场地区划 对于中等规模以上的城市，我国抗震规范允许采 用经过批准的场地抗震设防区划进行抗震设计； 场地设计地震动的区域划分给出的结果： 城区范围内的场地类别区域划分（又称场地小区划) 设防地震动参数区划 场地地面破坏潜势区划等 土木专业 水建学院
建筑结构抗震 土木专业 水建学院 第2章 场地与地基 ¡ 2.1 场地划分与场地区划 四、场地区划 场地设计地震动的区域划分给出的结果： 城区范围内的场地类别区域划分（又称场地小区划） 设防地震动参数区划 场地地面破坏潜势区划等
