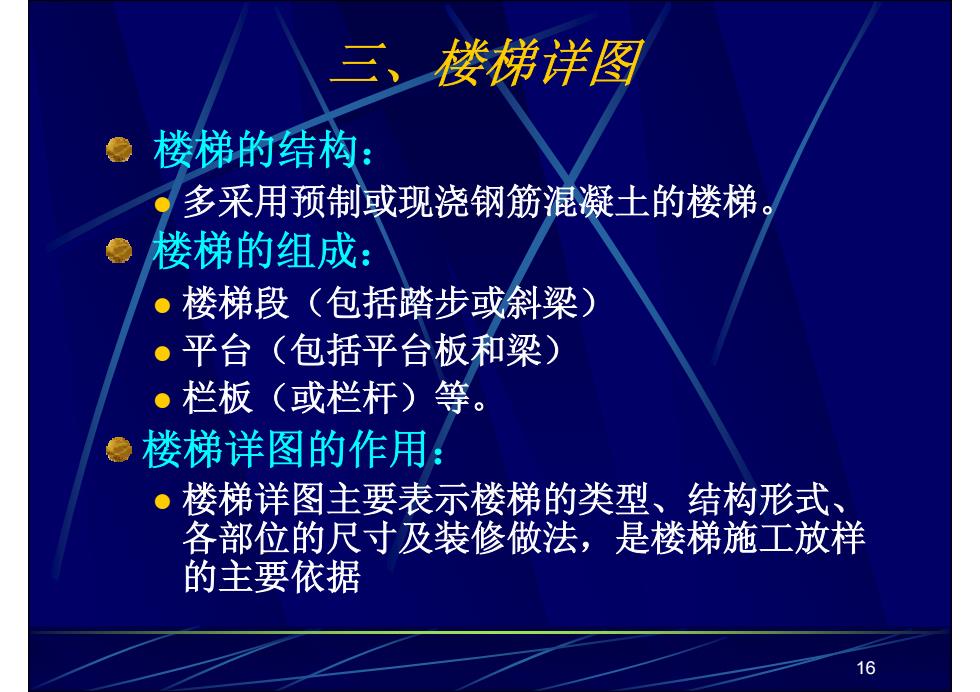

三、楼梯详图 ● 楼梯的结构： 多采用预制或现浇钢筋混凝土的楼梯 楼梯的组成： ·楼梯段（包括踏步或斜梁） 。平台（包括平台板和梁） ●栏板（或栏杆）等。 楼梯详图的作用 。楼梯详图主要表示楼梯的类型、 结构形式、 各部位的尺寸及装修做法，是楼梯施工放样 的主要依据 16
16 三、楼梯详图 楼梯的结构： z 多采用预制或现浇钢筋混凝土的楼梯。 楼梯的组成： z 楼梯段（包括踏步或斜梁） z 平台（包括平台板和梁） z 栏板（或栏杆）等。 楼梯详图的作用： z 楼梯详图主要表示楼梯的类型、结构形式、 各部位的尺寸及装修做法，是楼梯施工放样 的主要依据

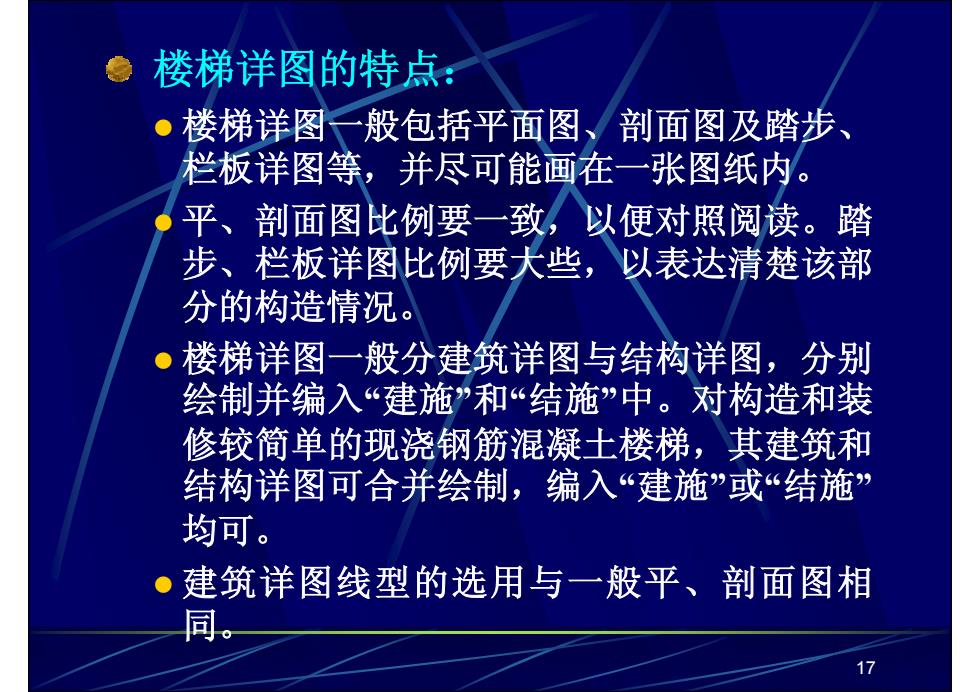

楼梯详图的特点： 楼梯详图一般包括平面图、剖面图及踏步、 栏板详图等，并尽可能画在一张图纸内。 平、剖面图比例要一致，以便对照阅读。踏 步、栏板详图比例要大些，以表达清楚该 分的构造情况。 楼梯详图一般分建筑详图与结构详图，分别 绘制并编入“建施”和“结施”中。对构造和装 修较简单的现浇钢筋混凝土楼梯，其建筑和 结构详图可合并绘制，编入“建施”或“结施” 均可。 ·建筑详图线型的选用与一般平、剖面图相 同。 17
17 楼梯详图的特点： z 楼梯详图一般包括平面图、剖面图及踏步、 栏板详图等，并尽可能画在一张图纸内。 z 平、剖面图比例要一致，以便对照阅读。踏 步、栏板详图比例要大些，以表达清楚该部 分的构造情况。 z 楼梯详图一般分建筑详图与结构详图，分别 绘制并编入 “建施 ” 和 “结施 ”中。对构造和装 修较简单的现浇钢筋混凝土楼梯，其建筑和 结构详图可合并绘制，编入 “建施 ” 或 “结施 ” 均可。 z 建筑详图线型的选用与一般平、剖面图相 同
