5 引出线 J103 5 5 2 a) b) c) (a) (b) 图10-7索引符号 图10-8用于索引剖面详图的索引符号 5 5 3 (a) (6) 图10-9详图符号
5 2 5 5 2 5 2 5 2 引出线 J103 a) b) c) (a) (b) 图 10-7 索引符号 图 10-8 用于索引剖面详图的索引符号 5 53 (a) (b) 图 10-9 详图符号

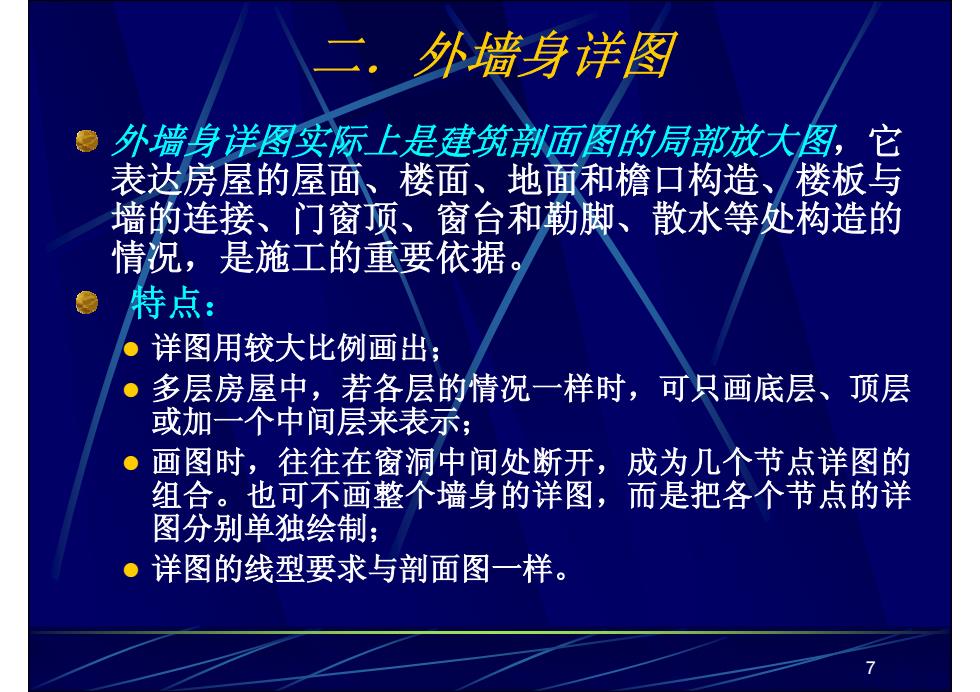

外墙身详图 外墙身详图实际上是建筑剂剖面图的局部放大图，它 表达房屋的屋面、楼面、地面和檐口构造、楼板与 墙的连接、门窗项、窗台和勒脚、散水等处构造的 情况，是施工的重要依据。 特点： ·详图用较大比例画出； ● 多层房屋中，若各层的情况一样时，可只画底层、顶层 或加一个中间层来表示； ·画图时，往往在窗洞中间处断开，成为几个节点详图的 组合。也可不画整个墙身的详图，而是把各个节点的详 图分别单独绘制： ● 详图的线型要求与剖面图一样。 7
7 二．外墙身详图 外墙身详图实际上是建筑剖面图的局部放大图，它 表达房屋的屋面、楼面、地面和檐口构造、楼板与 墙的连接、门窗顶、窗台和勒脚、散水等处构造的 情况，是施工的重要依据。 特点： z 详图用较大比例画出； z 多层房屋中，若各层的情况一样时，可只画底层、顶层 或加一个中间层来表示； z 画图时，往往在窗洞中间处断开，成为几个节点详图的 组合。也可不画整个墙身的详图，而是把各个节点的详 图分别单独绘制； z 详图的线型要求与剖面图一样

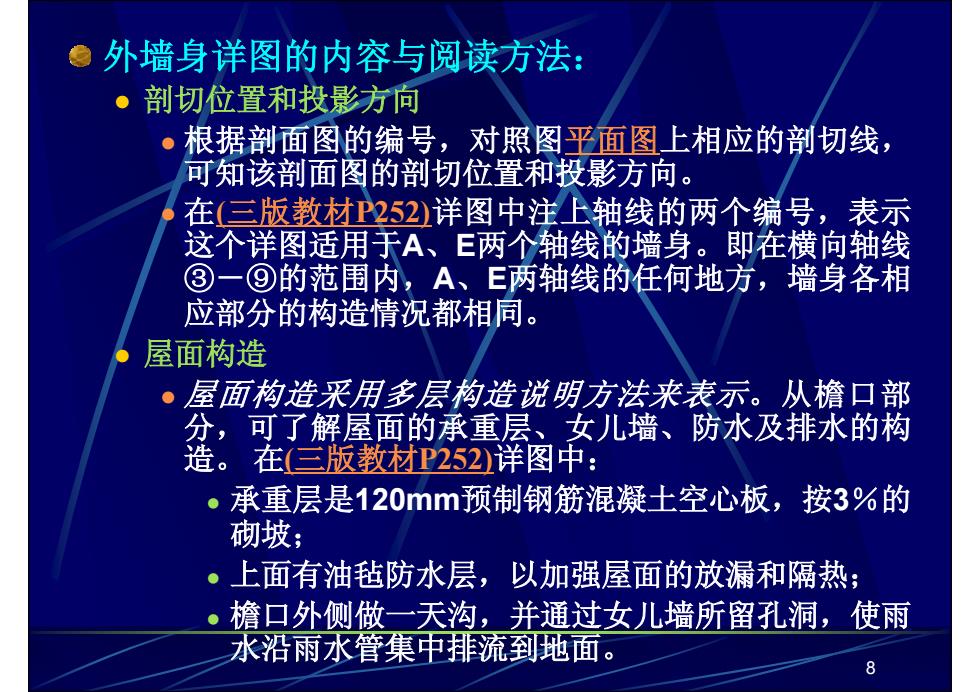

。外墙身详图的内容与阅读方法： ● 剖切位置和投影方向 。 根据剖面图的编号，对照图平面图上相应的剖切线， 可知该剖面图的剖切位置和投影方向。 在三版教材P252)详图中注上轴线的两个编号，表示 这个详图适用于A、E两个轴线的墙身。即在横向轴线 ③一⑨的范围内，A、E两轴线的任何地方，墙身各相 应部分的构造情况都相同。 屋面构造 。屋面构造采用多层构造说明方法来表示。从檐口部 分 可了解屋面的承重层、女儿墙、防水及排水的构 造。在三版教材P252详图中： 。承重层是120mm预制钢筋混凝土空心板，按3%的 砌坡； 。上面有油毡防水层，以加强屋面的放漏和隔热； 檐口外侧做一天沟，并通过女儿墙所留孔洞，使雨 水沿雨水管集中排流到地面。 8
8 外墙身详图的内容与阅读方法： z 剖切位置和投影方向 z 根据剖面图的编号，对照图平面图上相应的剖切线， 可知该剖面图的剖切位置和投影方向。 z 在 (三版教材P252)详图中注上轴线的两个编号，表示 这个详图适用于 A 、 E两个轴线的墙身。即在横向轴线 ③－⑨的范围内， A 、 E两轴线的任何地方，墙身各相 应部分的构造情况都相同。 z 屋面构造 z 屋面构造采用多层构造说明方法来表示。从檐口部 分，可了解屋面的承重层、女儿墙、防水及排水的构 造。 在 (三版教材P252)详图中： z 承重层是120mm预制钢筋混凝土空心板，按 3％的 砌坡； z 上面有油毡防水层，以加强屋面的放漏和隔热； z 檐口外侧做一天沟，并通过女儿墙所留孔洞，使雨 水沿雨水管集中排流到地面
·楼层和地面构造 。楼层和地面构造也是采用多层构造说明方法来表示。 从楼板于墙身连接部分，可了解各层楼板（或梁）的 搁置方向及与墙身的关系。在（三版教材P252详图 中： 。120mm预制钢筋混凝土空心板是平行纵向外墙布 置的，搁置在两端的横墙上。 。楼板地面20mm水泥砂浆抹面； 。楼顶面喷大白二遍； 。每层室内墙脚处需做一踢脚板，以保护墙壁，踢脚 板的厚度可等于或大于内墙面的粉刷层。 窗台和窗过梁的构造 ·从剖面图中可看到窗台、窗过梁 (或圈梁)的构造情 况。窗框、窗扇的形状和尺寸，见窗的详图。 9
9 z 楼层和地面构造 z 楼层和地面构造也是采用多层构造说明方法来表示。 从楼板于墙身连接部分，可了解各层楼板（或梁）的 搁置方向及与墙身的关系。在(三版教材P252)详图 中： z 120mm预制钢筋混凝土空心板是平行纵向外墙布 置的，搁置在两端的横墙上。 z 楼板地面20mm水泥砂浆抹面； z 楼顶面喷大白二遍； z 每层室内墙脚处需做一踢脚板，以保护墙壁，踢脚 板的厚度可等于或大于内墙面的粉刷层。 z 窗台和窗过梁的构造 z 从剖面图中可看到窗台、窗过梁（或圈梁）的构造情 况。窗框、窗扇的形状和尺寸，见窗的详图
·外墙的防潮、防水和排水的做法 可知房屋外墙的防潮、防水和排水的做法： 内外墙身的防潮层：一般是在底层室内地面下60mm ● 左右处，以防地下水对墙基础的侵蚀。 勒脚：在外墙面，离室外地面300一500毫米高度范 围内，用坚硬防水的材料做成勒脚。 ● 散水：在勒脚的外地面，用1：2的水泥砂浆抹面，做 出2%坡度的散水，以防雨水或地面水对墙基础的侵 蚀。 细部标高和尺寸 。在详图中，应注出各部位的标高、高度方向或墙身细 部的大小尺寸。图中标高注写有两个数字时，有括号 的数字表示在高一层的标高。 墙身内外装修 ●从图中有关图例或文字说明，可知墙身内外表面装修 的断面形式、厚度及所用的材料等。 10
10 z 外墙的防潮、防水和排水的做法 可知房屋外墙的防潮、防水和排水的做法： z 内外墙身的防潮层：一般是在底层室内地面下60mm 左右处，以防地下水对墙基础的侵蚀。 z 勒脚：在外墙面，离室外地面300－500毫米高度范 围内，用坚硬防水的材料做成勒脚。 z 散水：在勒脚的外地面，用1：2的水泥砂浆抹面，做 出2％坡度的散水，以防雨水或地面水对墙基础的侵 蚀。 z 细部标高和尺寸 z 在详图中，应注出各部位的标高、高度方向或墙身细 部的大小尺寸。图中标高注写有两个数字时，有括号 的数字表示在高一层的标高。 z 墙身内外装修 z 从图中有关图例或文字说明，可知墙身内外表面装修 的断面形式、厚度及所用的材料等
