一、填空题 1.液压系统中的压力取决于（负载），执行元件的运动速度取决于 (流量)。 2.液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅 助元件)四部分组成，其中（动力元件）和（执行元件）为能量转换装置。 3.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用， (紊流)时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。 4.在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体 称为理想流体。 5.由于流体具有（粘性)，液流在管道中流动需要损耗一部分能量， 它由（沿程压力）损失和（局部压力）损失两部分组成。 6.液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比， 与（压力差)的1/2次方成正比。通过小孔的流量对（温度）不敏感， 因此薄壁小孔常用作可调节流阀。 7.通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝 隙值)的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量 的影响非常大。 8.变量泵是指（排量）可以改变的液压泵，常见的变量泵有（单作 用叶片泵、（径向柱塞泵）、（轴向柱塞泵）其中（单作用叶片泵） 和（径向柱塞泵)是通过改变转子和定子的偏心距来实现变量，（轴向柱塞 泵)是通过改变斜盘倾角来实现变量。 9.液压泵的实际流量比理论流量（大）：而液压马达实际流量比理论 流量（小）。 10.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱 塞与缸体)、（缸体与配油盘）、（滑履与斜盘）。 11.外啮合齿轮泵的排量与（模数）的平方成正比，与的（齿数） 次方成正比。因此，在齿轮节圆直径一定时，增大（模数），减少（齿数）
一、填空题 1．液压系统中的压力取决于（ 负载 ），执行元件的运动速度取决于 （ 流量 ）。 2．液压传动装置由（ 动力元件 ）、（ 执行元件 ）、（ 控制元件 ）和（辅 助元件）四部分组成，其中（动力元件 ）和（ 执行元件 ）为能量转换装置。 3． 液体在管道中存在两种流动状态，（ 层流 ）时粘性力起主导作用， （ 紊流 ）时惯性力起主导作用，液体的流动状态可用（ 雷诺数 ）来判断。 4．在研究流动液体时，把假设既（ 无粘性 ）又（ 不可压缩 ）的液体 称为理想流体。 5．由于流体具有（ 粘性 ），液流在管道中流动需要损耗一部分能量， 它由（ 沿程压力 ） 损失和（ 局部压力 ） 损失两部分组成。 6．液流流经薄壁小孔的流量与（ 小孔通流面积 ） 的一次方成正比， 与（ 压力差 ） 的 1/2 次方成正比。通过小孔的流量对（ 温度 ）不敏感， 因此薄壁小孔常用作可调节流阀。 7．通过固定平行平板缝隙的流量与（ 压力差 ）一次方成正比，与（缝 隙值 ）的三次方成正比，这说明液压元件内的（ 间隙 ）的大小对其泄漏量 的影响非常大 。 8． 变量泵是指（ 排量 ）可以改变的液压泵，常见的变量泵有( 单作 用叶片泵 )、( 径向柱塞泵 )、(轴向柱塞泵 )其中 （ 单作用叶片泵 ） 和（ 径向柱塞泵 ）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞 泵 ） 是通过改变斜盘倾角来实现变量。 9．液压泵的实际流量比理论流量（ 大 ）；而液压马达实际流量比理论 流量（ 小 ） 。 10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱 塞 与 缸体 ）、（ 缸体与 配油盘） 、（ 滑履 与 斜盘 ）。 11．外啮合齿轮泵的排量与（ 模数） 的平方成正比，与的（ 齿数 ） 一 次方成正比。因此，在齿轮节圆直径一定时，增大（ 模数 ），减少 （ 齿数 ）

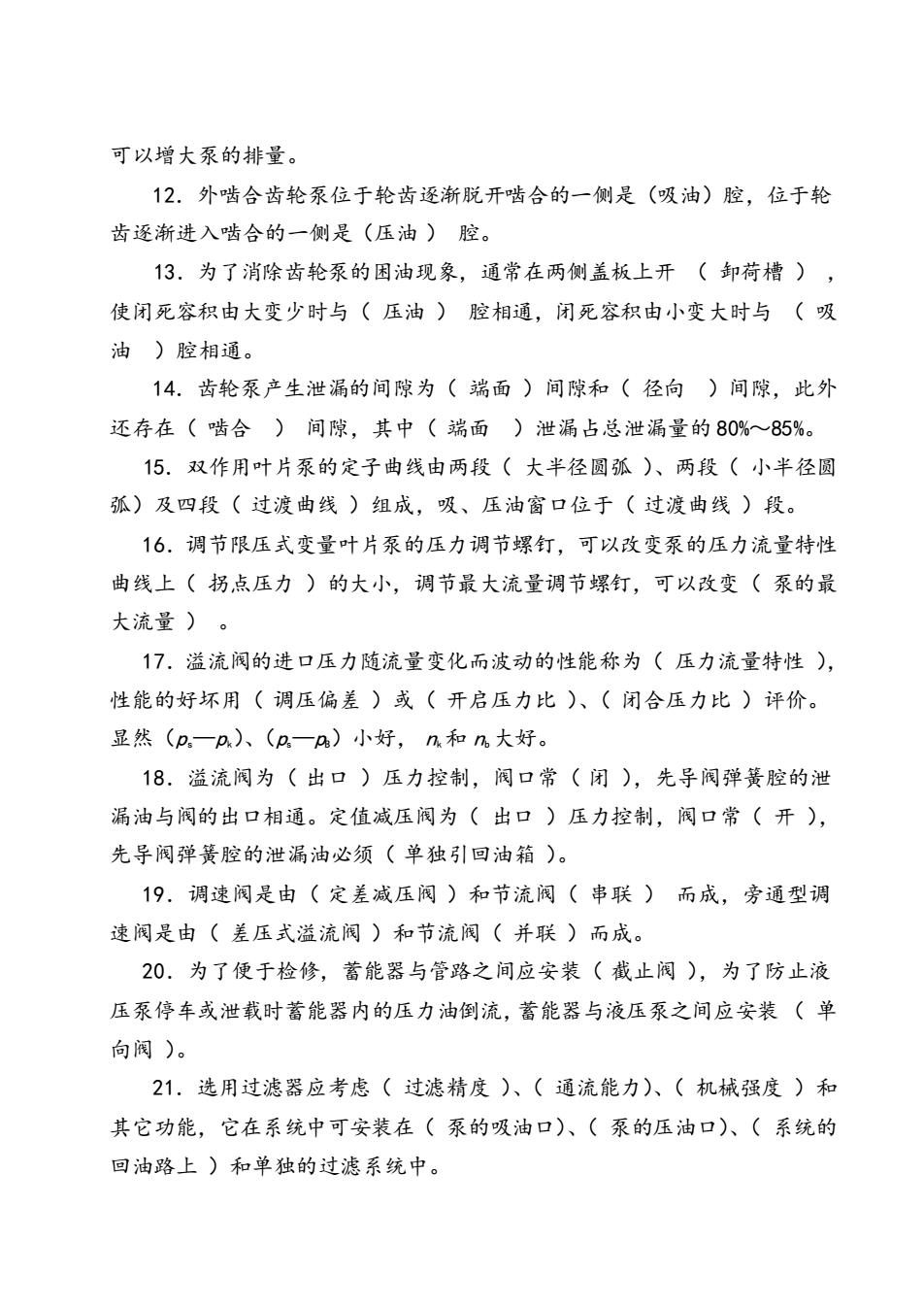

可以增大泵的排量。 12.外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（吸油）腔，位于轮 齿逐渐进入啮合的一侧是（压油）腔。 13.为了消除齿轮泵的困油现象，通常在两侧盖板上开（卸荷槽）， 使闭死容积由大变少时与（压油）腔相通，闭死容积由小变大时与（吸 油)腔相通。 14.齿轮泵产生泄漏的间隙为（端面)间隙和（径向)间隙，此外 还存在（啮合）间隙，其中（端面）泄漏占总泄漏量的80%~85%。 15.双作用叶片泵的定子曲线由两段（大半径圆孤）、两段（小半径圆 孤)及四段（过渡曲线）组成，吸、压油窗口位于（过渡曲线）段。 16.调节限压式变量叶片泵的压力调节螺钉，可以改变泵的压力流量特性 曲线上（拐点压力）的大小，调节最大流量调节螺钉，可以改变（泵的最 大流量)。 17.溢流阀的进口压力随流量变化而波动的性能称为（压力流量特性）， 性能的好坏用（调压偏差）或（开启压力比）、（闭合压力比）评价。 显然(p.一p)、(n一a）小好，n和n大好。 18.溢流阀为（出口）压力控制，阀口常（闭），先导阀弹簧腔的泄 漏油与阀的出口相通。定值减压阀为（出口）压力控制，阀口常（开）， 先导阀弹簧腔的泄漏油必须（单独引回油箱）。 19.调速阀是由（定差减压阀）和节流阀（串联）而成，旁通型调 速阀是由（差压式溢流阀）和节流阀(（并联)而成。 20.为了便于检修，蓄能器与管路之间应安装（截止阀），为了防止液 压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装（单 向阀)。 21.选用过滤器应考虑（过滤精度）、（通流能力）、（机械强度）和 其它功能，它在系统中可安装在（泵的吸油口）、（泵的压油口)、（系统的 回油路上)和单独的过滤系统中
可以增大泵的排量。 12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（吸油）腔，位于轮 齿逐渐进入啮合的一侧是（压油 ） 腔。 13．为了消除齿轮泵的困油现象，通常在两侧盖板上开 （ 卸荷槽 ） ， 使闭死容积由大变少时与（ 压油 ） 腔相通，闭死容积由小变大时与 （ 吸 油 ）腔相通。 14．齿轮泵产生泄漏的间隙为（ 端面 ）间隙和（ 径向 ）间隙，此外 还存在（ 啮合 ） 间隙，其中（ 端面 ）泄漏占总泄漏量的 80%～85%。 15．双作用叶片泵的定子曲线由两段（ 大半径圆弧 ）、两段（ 小半径圆 弧）及四段（ 过渡曲线 ）组成，吸、压油窗口位于（ 过渡曲线 ）段。 16．调节限压式变量叶片泵的压力调节螺钉，可以改变泵的压力流量特性 曲线上（ 拐点压力 ）的大小，调节最大流量调节螺钉，可以改变（ 泵的最 大流量 ） 。 17．溢流阀的进口压力随流量变化而波动的性能称为（ 压力流量特性 ）， 性能的好坏用（ 调压偏差 ）或（ 开启压力比 ）、（ 闭合压力比 ）评价。 显然（ps—pk）、（ps—pB）小好， nk和 nb大好。 18．溢流阀为（ 出口 ）压力控制，阀口常（ 闭 ），先导阀弹簧腔的泄 漏油与阀的出口相通。定值减压阀为（ 出口 ）压力控制，阀口常（ 开 ）， 先导阀弹簧腔的泄漏油必须（ 单独引回油箱 ）。 19．调速阀是由（ 定差减压阀 ）和节流阀（ 串联 ） 而成，旁通型调 速阀是由（ 差压式溢流阀 ）和节流阀（ 并联 ）而成。 20．为了便于检修，蓄能器与管路之间应安装（ 截止阀 ），为了防止液 压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装 （ 单 向阀 ）。 21．选用过滤器应考虑（ 过滤精度 ）、（ 通流能力）、（ 机械强度 ）和 其它功能，它在系统中可安装在（ 泵的吸油口）、（ 泵的压油口）、（ 系统的 回油路上 ）和单独的过滤系统中
22.两个液压马达主轴刚性连接在一起组成双速换接回路，两马达串联 时，其转速为（高速）：两马达并联时，其转速为（低速），而输出转知 (增加)。串联和并联两种情况下回路的输出功率（相同）。 23.在变量泵一变量马达调速回路中，为了在低速时有较大的输出转矩、 在高速时能提供较大功率，往往在低速段，先将（马达排量）调至最大， 用（变量泵）调速：在高速段，（泵排量）为最大，用（变量马达） 调速。 24.限压式变量泵和调速阀的调速回路，泵的流量与液压缸所需流量 (自动相适应)，泵的工作压力（不变）；而差压式变量泵和节流阀的调速 回路，泵输出流量与负载流量（相适应），泵的工作压力等于（负载压力） 加节流阀前后压力差，故回路效率高。 25.顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按 控制方式不同，分为（压力）控制和（行程）控制。同步回路的功用是 使相同尺寸的执行元件在运动上同步，同步运动分为（速度）同步和（位 置)同步两大类。 26.不含水蒸气的空气为（干空气），含水蒸气的空气称为（湿空气）， 所含水分的程度用（湿度）和（含湿量）来表示。 27.理想气体是指（没有粘性）。一定质量的理想气体在状态变化的某 一稳定瞬时，其压力、温度、体积应服从（气体状态方程pV/T=常数）。一 定质量的气体和外界没有热量交换时的状态变化过程叫做（绝热过程)。 28.在气动系统中，气缸工作、管道输送空气等均视为（等温过程)： 气动系统的快速充气、排气过程可视为（绝热过程)。 29.(马赫数Ma)是表示气流流动的一个重要参数，集中反应了气流的 压缩性。(Ma越大)，气流密度变化越大。当(Ma>1时称为亚声速流动： 当(M<1)时称为超声速流动：当（Ma=1)时称为声速流动。 30.在亚声速流动时，要想使气体流动加速，应把管道做成（收缩管）： 在超声速流动时，要想使气体流动减速，应把管道做成（扩散管）
22．两个液压马达主轴刚性连接在一起组成双速换接回路，两马达串联 时，其转速为（ 高速 ）；两马达并联时，其转速为（ 低速 ），而输出转矩 （ 增加 ）。串联和并联两种情况下回路的输出功率（ 相同 ）。 23．在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、 在高速时能提供较大功率，往往在低速段，先将 （ 马达排量 ） 调至最大， 用（ 变量泵 ） 调速；在高速段，（ 泵排量 ）为最大，用（ 变量马达 ） 调速。 24．限压式变量泵和调速阀的调速回路，泵的流量与液压缸所需流量 （ 自动相适应 ），泵的工作压力（不变 ）；而差压式变量泵和节流阀的调速 回路，泵输出流量与负载流量（ 相适应 ），泵的工作压力等于（ 负载压力 ） 加节流阀前后压力差，故回路效率高。 25．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按 控制方式不同，分为（ 压力 ）控制和（ 行程 ）控制。同步回路的功用是 使相同尺寸的执行元件在运动上同步，同步运动分为（ 速度 ）同步和（ 位 置 ） 同步两大类。 26．不含水蒸气的空气为（ 干空气 ），含水蒸气的空气称为（ 湿空气 ）， 所含水分的程度用（ 湿度 ）和（ 含湿量 ）来表示。 27．理想气体是指（ 没有粘性 ）。一定质量的理想气体在状态变化的某 一稳定瞬时，其压力、温度、体积应服从（ 气体状态方程 pV/T=常数 ）。一 定质量的气体和外界没有热量交换时的状态变化过程叫做（ 绝热过程）。 28．在气动系统中，气缸工作、管道输送空气等均视为（ 等温过程 ）； 气动系统的快速充气、排气过程可视为（ 绝热过程 ）。 29．（ 马赫数 Ma ）是表示气流流动的一个重要参数，集中反应了气流的 压缩性。（ Ma 越大 ），气流密度变化越大。当（ Ma>1 ）时称为亚声速流动； 当（ Ma<1 ）时称为超声速流动；当（ Ma＝1 ）时称为声速流动。 30．在亚声速流动时，要想使气体流动加速，应把管道做成（ 收缩管 ）； 在超声速流动时，要想使气体流动减速，应把管道做成（ 扩散管 ）

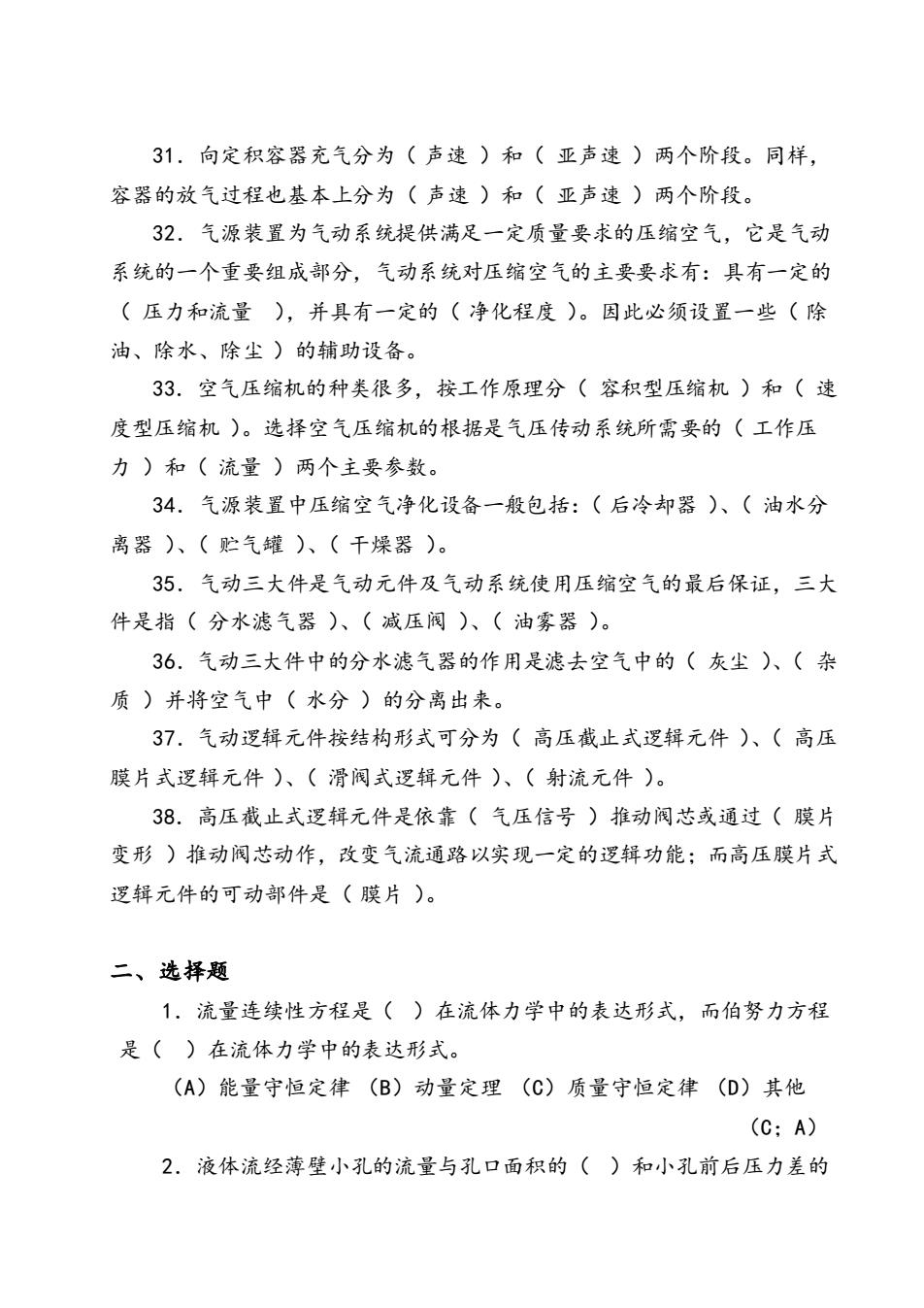

31.向定积容器充气分为（声速）和（亚声速）两个阶段。同样， 容器的放气过程也基本上分为（声速）和（亚声速）两个阶段。 32.气源装置为气动系统提供满足一定质量要求的压缩室气，它是气动 系统的一个重要组成部分，气动系统对压缩空气的主要要求有：具有一定的 （压力和流量)，并具有一定的（净化程度）。因此必须设置一些（除 油、除水、除尘)的辅助设备。 33.空气压缩机的种类很多，按工作原理分（容积型压缩机)和（速 度型压缩机)。选择空气压编机的根据是气压传动系统所需要的（工作压 力)和（流量)两个主要参数。 34.气源装置中压缩空气净化设备一般包括：（后冷却器)、（油水分 离器)、（贮气罐）、（千燥器）。 35.气动三大件是气动元件及气动系统使用压缩空气的最后保证，三大 件是指（分水滤气器）、（减压阀）、（油雾器）。 36.气动三大件中的分水滤气器的作用是滤去空气中的（灰尘）、（杂 质)并将空气中（水分）的分离出来。 37.气动逻辑元件按结构形式可分为（高压截止式逻辑元件）、（高压 膜片式逻辑元件)、（滑阀式逻辑元件）、（射流元件）。 38.高压截止式逻辑元件是依靠（气压信号）推动阀芯或通过（膜片 变形)推动阀芯动作，改变气流通路以实现一定的逻辑功能：而高压膜片式 逻辑元件的可动部件是（膜片）。 二、选择题 1.流量连续性方程是()在流体力学中的表达形式，而伯努力方程 是()在流体力学中的表达形式。 (A)能量守恒定律(B)动量定理(C)质量守恒定律(D)其他 (C;A) 2.液体流经薄壁小孔的流量与孔口面积的()和小孔前后压力差的
31．向定积容器充气分为（ 声速 ）和（ 亚声速 ）两个阶段。同样， 容器的放气过程也基本上分为（ 声速 ）和（ 亚声速 ）两个阶段。 32．气源装置为气动系统提供满足一定质量要求的压缩空气，它是气动 系统的一个重要组成部分，气动系统对压缩空气的主要要求有：具有一定的 （ 压力和流量 ），并具有一定的（ 净化程度 ）。因此必须设置一些（ 除 油、除水、除尘 ）的辅助设备。 33．空气压缩机的种类很多，按工作原理分（ 容积型压缩机 ）和（ 速 度型压缩机 ）。选择空气压缩机的根据是气压传动系统所需要的（ 工作压 力 ）和（ 流量 ）两个主要参数。 34．气源装置中压缩空气净化设备一般包括：（ 后冷却器 ）、（ 油水分 离器 ）、（ 贮气罐 ）、（ 干燥器 ）。 35．气动三大件是气动元件及气动系统使用压缩空气的最后保证，三大 件是指（ 分水滤气器 ）、（ 减压阀 ）、（ 油雾器 ）。 36．气动三大件中的分水滤气器的作用是滤去空气中的（ 灰尘 ）、（ 杂 质 ）并将空气中（ 水分 ）的分离出来。 37．气动逻辑元件按结构形式可分为（ 高压截止式逻辑元件 ）、（ 高压 膜片式逻辑元件 ）、（ 滑阀式逻辑元件 ）、（ 射流元件 ）。 38．高压截止式逻辑元件是依靠（ 气压信号 ）推动阀芯或通过（ 膜片 变形 ）推动阀芯动作，改变气流通路以实现一定的逻辑功能；而高压膜片式 逻辑元件的可动部件是（ 膜片 ）。 二、选择题 1．流量连续性方程是（ ）在流体力学中的表达形式，而伯努力方程 是（ ）在流体力学中的表达形式。 （A）能量守恒定律 （B）动量定理 （C）质量守恒定律 （D）其他 （C；A） 2．液体流经薄壁小孔的流量与孔口面积的（ ）和小孔前后压力差的
()成正比。 (A)一次方(B)1/2次方(C)二次方(D)三次方(A:B) 3.流经固定平行平板缝隙的流量与缝隙值的()和缝隙前后压力差的 （)成正比。 (A)一次方(B)1/2次方(C)二次方(D)三次方(D:A) 4.双作用叶片泵具有（)的结构特点：而单作用叶片泵具有（) 的结构特点。 (A)作用在转子和定子上的液压径向力平衡 (B)所有叶片的顶部和底部所受液压力平衡 (C)不考虑叶片厚度，瞬时流量是均匀的 (D)改变定子和转子之间的偏心可改变排量(A、C:B、D) 5.一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀 处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用()：要求 阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用()。 (A)0型(B)M型(C)Y型(D)H型(D:B) 6.有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口， 泵的出口压力为()；并联在液压泵的出口，泵的出口压力又为()。 (A)5MPa (B)10MPa (C)15MPa (D)20MPa (C:A) 7.在下面几种调速回路中，()中的溢流阀是安全阀，()中的溢 流阀是稳压阀。 (A)定量泵和调速阀的进油节流调速回路 (B)定量泵和旁通型调速阀的节流调速回路 (G)定量泵和节流阀的旁路节流调速回路 (D)定量泵和变量马达的闭式调速回路 (B、C、D;A) 8.,为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负 载情况下，采用()顺序阀作平衡阀，而在变重力负载情况下，采用() 顺序阀作限速锁
（ ）成正比。 （A）一次方 （B）1/2 次方 （C）二次方 （D）三次方 （A；B） 3．流经固定平行平板缝隙的流量与缝隙值的（ ）和缝隙前后压力差的 （ ）成正比。 （A）一次方 （B）1/2 次方 （C）二次方 （D）三次方 （D；A） 4．双作用叶片泵具有（ ）的结构特点；而单作用叶片泵具有（ ） 的结构特点。 （A）作用在转子和定子上的液压径向力平衡 （B）所有叶片的顶部和底部所受液压力平衡 （C）不考虑叶片厚度，瞬时流量是均匀的 （D）改变定子和转子之间的偏心可改变排量 （A、C；B、D） 5．一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀 处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（ ）；要求 阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（ ）。 （A）O 型 （B）M 型 （C） Y 型 （D） H 型 （D；B） 6．有两个调整压力分别为 5MPa 和 10MPa 的溢流阀串联在液压泵的出口， 泵的出口压力为（ ）；并联在液压泵的出口，泵的出口压力又为（ ）。 （A） 5MPa （B） 10MPa （C）15MPa （D）20MPa （C；A） 7．在下 面几种调速回路中，（ ）中的溢流阀是安全阀，（ ）中的溢 流阀是稳压阀。 (A) 定量泵和调速阀的进油节流调速回路 (B) 定量泵和旁通型调速阀的节流调速回路 (C) 定量泵和节流阀的旁路节流调速回路 (D) 定量泵和变量马达的闭式调速回路 （B、C、D ；A ） 8．为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负 载情况下，采用（ ）顺序阀作平衡阀，而在变重力负载情况下，采用（ ） 顺序阀作限速锁
