历有文通大学 Southwest Jiaotong University 光气化反应工艺流程图 光气循环套用 分离 光气 HC1+光气 HC1+光气 HC1尾气处理 胺+溶剂 光气回流 溶剂回流 冷反应器 分离 热反应器1 热反应器2
光气化反应工艺流程图

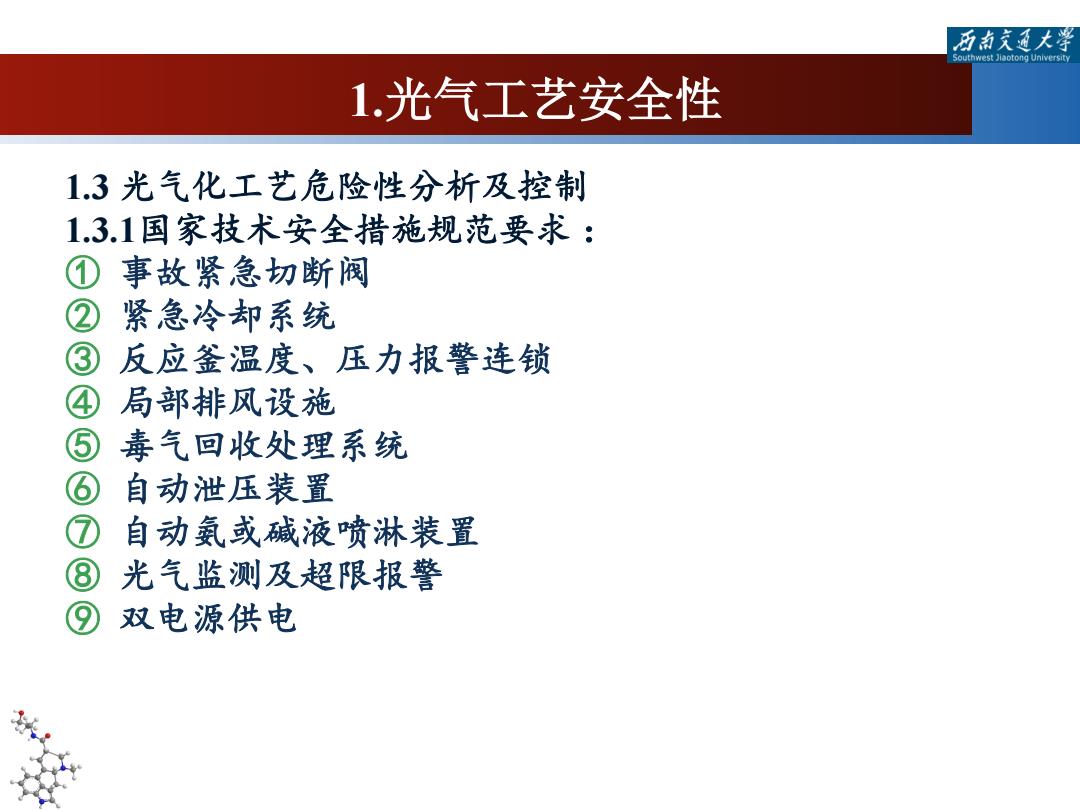

历有文通大学 Southwest Jiaotong University 1.光气工艺安全性 1.3光气化工艺危险性分析及控制 1.3.1国家技术安全措施规范要求： ①事故紧急切断阀 ② 紧急冷却系统 ③ 反应釜温度、压力报警连锁 ④ 局部排风设施 ⑤ 毒气回收处理系统 ⑥ 自动泄压装置 ⑦ 自动氨或碱液喷淋装置 ⑧ 光气监测及超限报警 ⑨ 双电源供电
1.光气工艺安全性 1.3 光气化工艺危险性分析及控制 1.3.1国家技术安全措施规范要求 ： ① 事故紧急切断阀 ② 紧急冷却系统 ③ 反应釜温度、压力报警连锁 ④ 局部排风设施 ⑤ 毒气回收处理系统 ⑥ 自动泄压装置 ⑦ 自动氨或碱液喷淋装置 ⑧ 光气监测及超限报警 ⑨ 双电源供电
西有文通大学 Southwest Jiaotong University 1.光气工艺安全性 1.3光气化工艺危险性分析及控制 1.3.2光气化反应控制： ①光气化反应为放热反应，比如MDI反应中，冷反应速度 很快，如果光气量通入不足，很快生成副产物脲，固化， 堵塞后续工序的设备和管道，产生安全隐患 反应速度的控制，反应原料比的控制 1.3.3尾气回收： ① 反应产生大量尾气，光气一旦泄露，很快气化形成白色 烟雾，在地面漂浮，危害严重。 尾气部分经冷凝回收套用，余下尾气进行高压光气吸收 塔，逐步吸收
1.光气工艺安全性 1.3 光气化工艺危险性分析及控制 1.3.2光气化反应控制： ① 光气化反应为放热反应，比如MDI 反应中，冷反应速度 很快，如果光气量通入不足，很快生成副产物脲，固化， 堵塞后续工序的设备和管道，产生安全隐患 ② 反应速度的控制，反应原料比的控制 1.3.3尾气回收： ① 反应产生大量尾气，光气一旦泄露，很快气化形成白色 烟雾，在地面漂浮，危害严重。 ② 尾气部分经冷凝回收套用，余下尾气进行高压光气吸收 塔，逐步吸收
