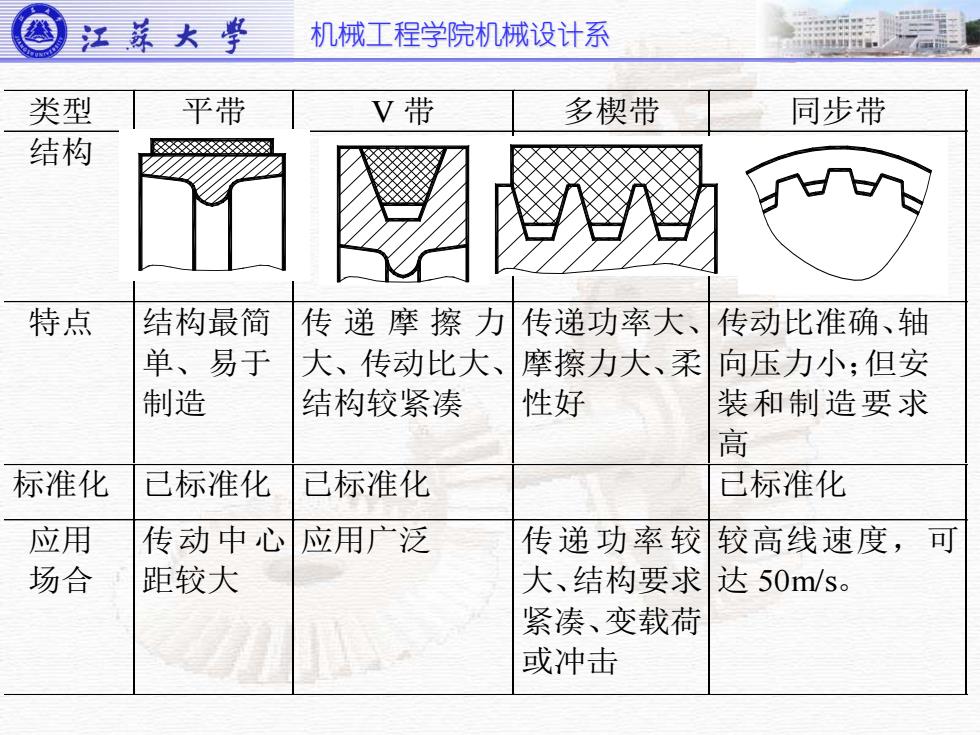

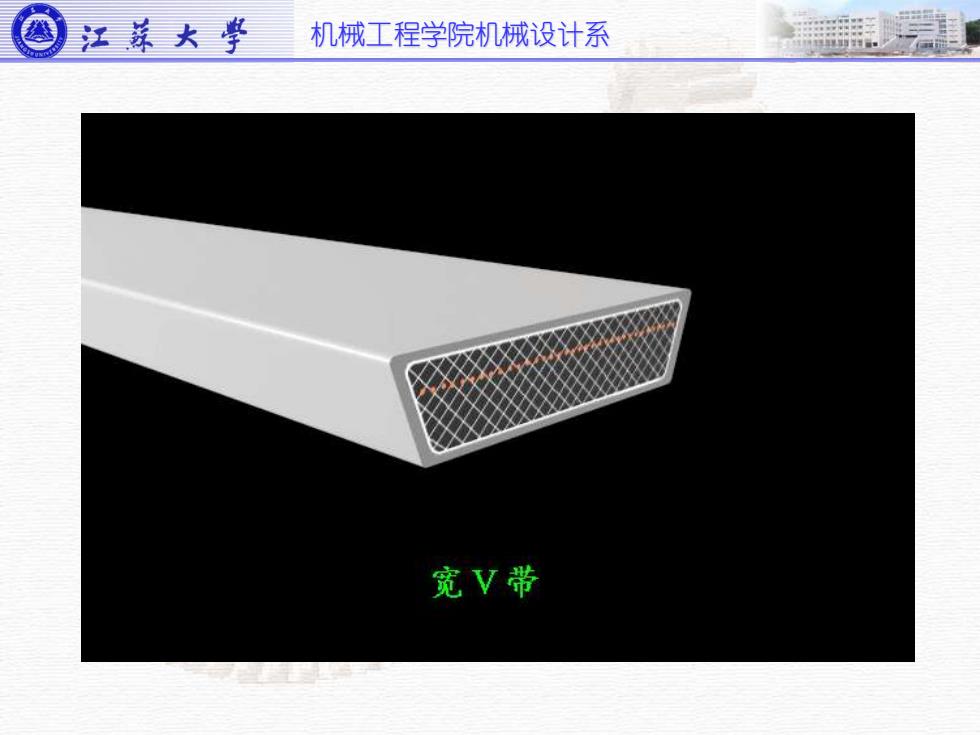

机械工程学院机械设计系 类型 平带 V 带 多楔带 同步带 结构 图 8-2a) 图 8-2b) 图 8-2c) 图 8-2d) 特点 结构最简 单、易于 制造 传 递 摩 擦 力 大、传动比大、 结构较紧凑 传递功率大、 摩擦力大、柔 性好 传动比准确、轴 向压力小；但安 装和制造要求 高 标准化 已标准化 已标准化 已标准化 应用 场合 传动中心 距较大 应用广泛 传递功率较 大、结构要求 紧凑、变载荷 或冲击 较高线速度，可 达 50m/s
机械工程学院机械设计系 类型 平带 V 带 多楔带 同步带 结构 图 8-2a) 图 8-2b) 图 8-2c) 图 8-2d) 特点 结构最简 单、易于 制造 传 递 摩 擦 力 大、传动比大、 结构较紧凑 传递功率大、 摩擦力大、柔 性好 传动比准确、轴 向压力小；但安 装和制造要求 高 标准化 已标准化 已标准化 已标准化 应用 场合 传动中心 距较大 应用广泛 传递功率较 大、结构要求 紧凑、变载荷 或冲击 较高线速度，可 达 50m/s

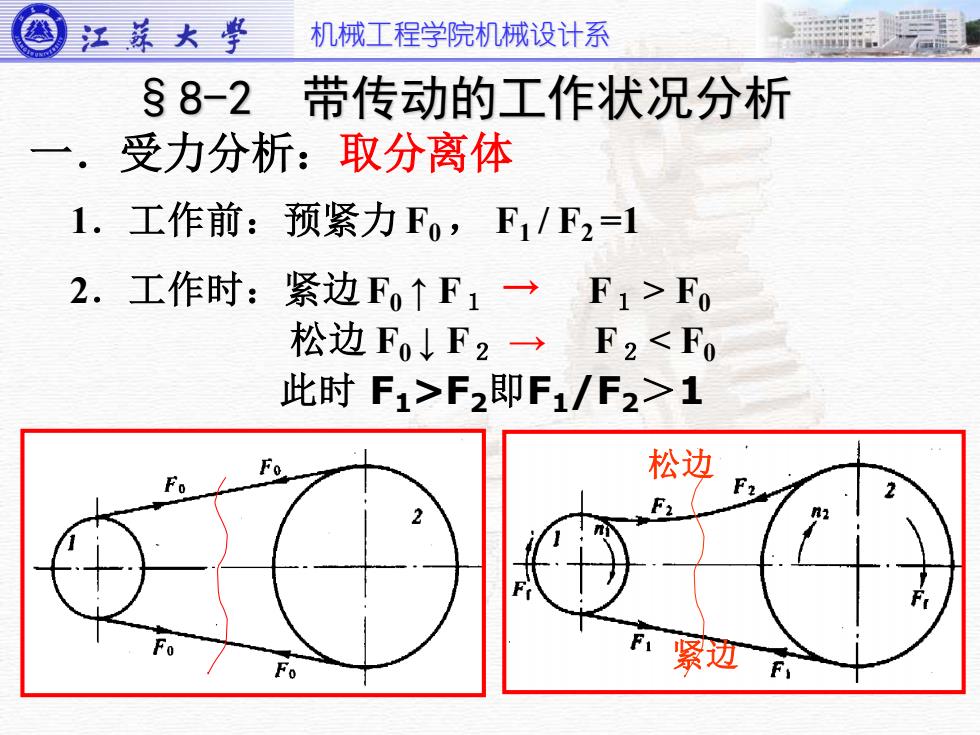

机械工程学院机械设计系 一．受力分析：取分离体 1．工作前：预紧力 F0 ， F1 / F2 =1 2．工作时：紧边F0 ↑ F１ → F１ > F0 松边 F0 ↓ F２ → F２ < F0 此时 F1>F2即F1/F2＞1 松边 紧边 §8-2 带传动的工作状况分析
机械工程学院机械设计系 一．受力分析：取分离体 1．工作前：预紧力 F0 ， F1 / F2 =1 2．工作时：紧边F0 ↑ F１ → F１ > F0 松边 F0 ↓ F２ → F２ < F0 此时 F1>F2即F1/F2＞1 松边 紧边 §8-2 带传动的工作状况分析

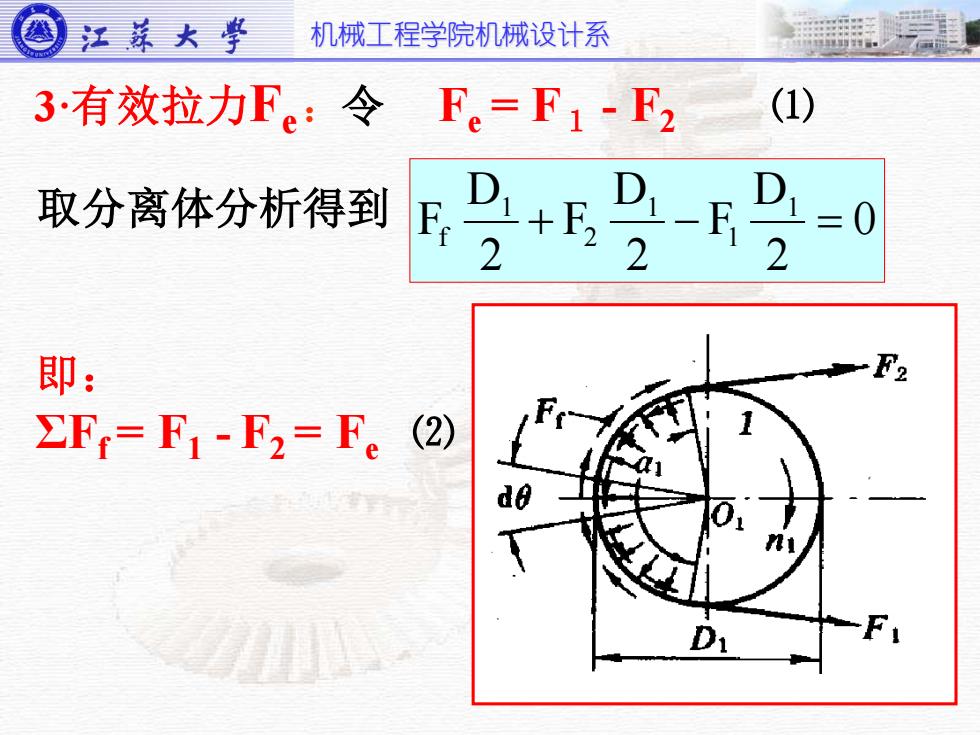

机械工程学院机械设计系 3·有效拉力Fe：令 Fe = F１ - F2 ⑴ 取分离体分析得到 0 2 D F 2 D F 2 D F 1 1 1 2 1 f + − = 即： ΣFf = F1 - F2 = Fe ⑵
机械工程学院机械设计系 3·有效拉力Fe：令 Fe = F１ - F2 ⑴ 取分离体分析得到 0 2 D F 2 D F 2 D F 1 1 1 2 1 f + − = 即： ΣFf = F1 - F2 = Fe ⑵

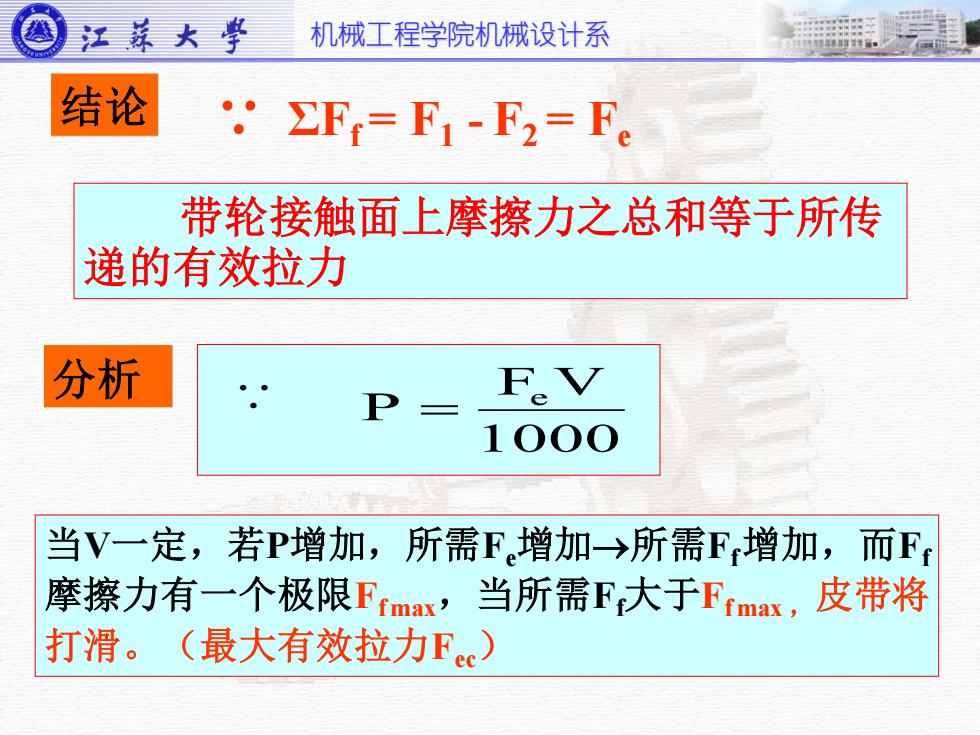

机械工程学院机械设计系 当V一定，若P增加，所需Fe增加→所需Ff 增加，而Ff 摩擦力有一个极限Ff max，当所需Ff大于Ff max ，皮带将 打滑。（最大有效拉力Fec） ∵ 1000 F V P e = 分析 带轮接触面上摩擦力之总和等于所传 递的有效拉力 结论 ∵ ΣFf = F1 - F2 = Fe
机械工程学院机械设计系 当V一定，若P增加，所需Fe增加→所需Ff 增加，而Ff 摩擦力有一个极限Ff max，当所需Ff大于Ff max ，皮带将 打滑。（最大有效拉力Fec） ∵ 1000 F V P e = 分析 带轮接触面上摩擦力之总和等于所传 递的有效拉力 结论 ∵ ΣFf = F1 - F2 = Fe
