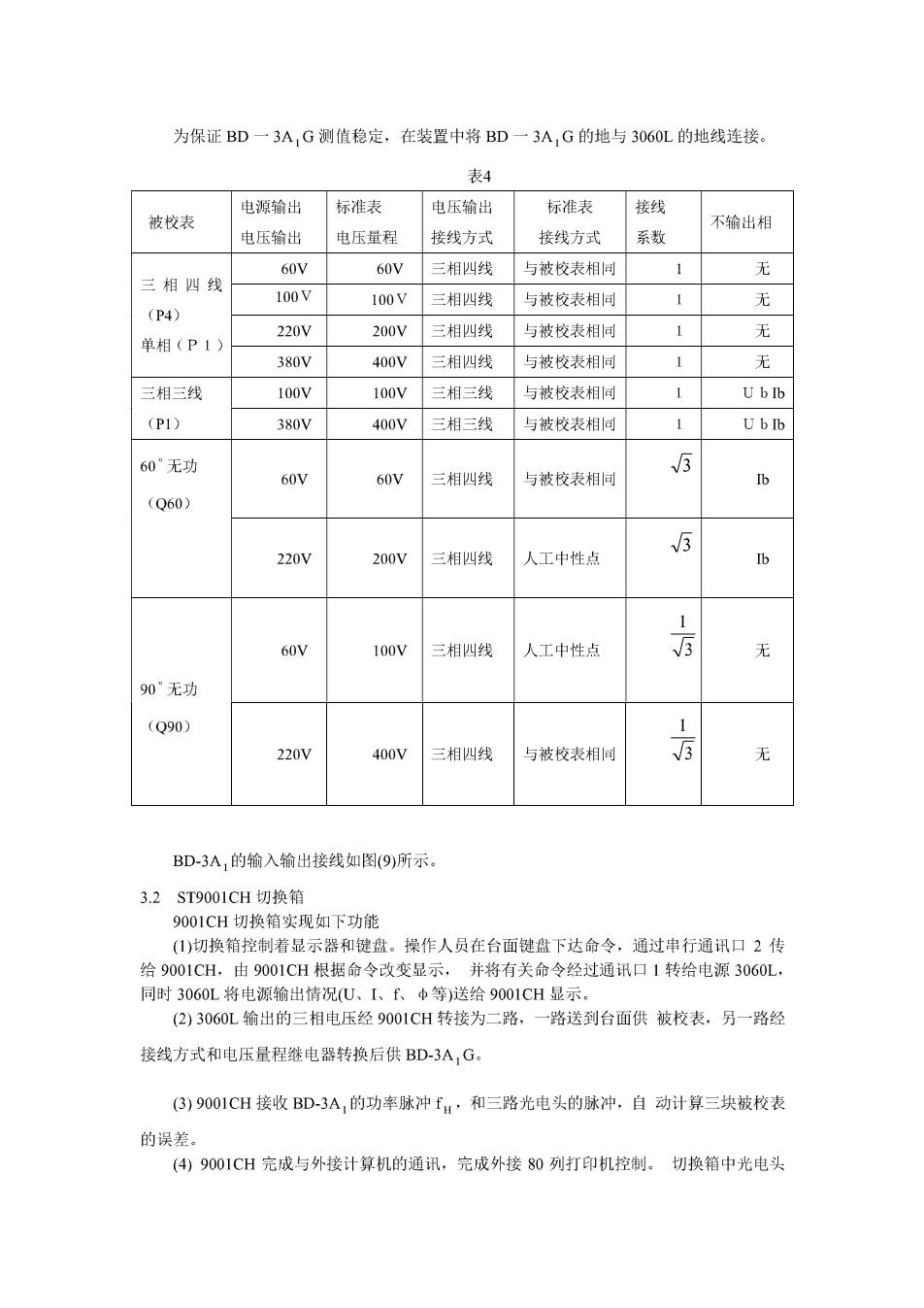

为保证BD一3A,G测值稳定，在装置中将BD一3A,G的地与3060L的地线连接。 表4 电源输出 标准表 电压输出 标准表 接线 被校表 不输出相 电压输出 电压量程 接线方式 接线方式 系数 60V 60V三相四线与被校表相问 1 无 三相四线 100V 100V三相四线 与被校表相同 无 (P4) 220V 200V 三相四线 与被校表相问 无 单相(P1) 380V 400V 三相四线 与被校表相同 无 三相三线 100V 100V 三相三线 与被校表相同 Ublb (P1) 380V 400V 三相三线 与被校表相同 Ub Ib 60°无功 60V 60v 三相州线 与被校表相同 (Q60) 220V 200V 三相四线 人工中性点 b 60V 100V 三相四线 人工中性点 无 90°无功 (Q90) 220WV 400V 三相四线 与被校表相同 无 BD-3A,的输入输出接线如图(9所示。 3.2ST9001CH切换箱 9001CH切换箱实现如下功能 (1)切换箱控制若显示器和键盘。操作人员在台面键盘下达命令，通过串行通讯口2传 给9001CH,由9001CH根据命令改变显示，并将有关命令经过通讯口1转给电源3060L. 同时3060L将电源输出情况U、【、￡、中等)送给9001CH显示 (2)3060L输出的三相电压经9001CH转接为二路，一路送到台面供祓校表，另一路经 接线方式和电压量程继电器转换后供BD-3A,G。 (3)9001CH接收BD-3A,的功率脉冲f:,和三路光电头的脉冲，自动计算三块祓校表 的误差 (4)9001CH完成与外接计算机的通讯，完成外接80列打印机控制，切换箱中光电头
输入电路如图(4所示 负取神师家电好 510 图(4) 本电路输入脉冲可正可负，R和C,C构成积分回路。积分回路可以消除光电信号边沿 的毛刺，积分电容即输入滤波电容C可以由机箱背后的开关投入或断开，这样即可以适应 于频率较低的感应表，也可以适应须率较高电子表。 9001CH的背后出线如图(10a)所示 3.3 ,电源 3060L电源是专门为D系列校验装置重新设计的电源，电源采用的内附CT原理如图(5) 所示 0.1A T 025A 图(5) 输出变流器B将输出电流变为10个量程，由电源内μP根据命令接通相应量程继电 器，该电流经CT初级至被校表，CT次级产生标准表5A电流，次级安匝与初级安匝不相等 时，由W,检出感应电压，放大后经W2向CT注入补偿安匝，使得次级安匝与初级平衡。 平衡时CT中磁通近似为零，W,中感应电势极小，因此称为电子式零磁通补偿电路，采用 电子补偿后可大大缩小CT体积，当CT内附于电源中，在改变电流量程时、同时改变了CT 量程，在本机中精选大电流维电器，在80A电流时继电器压降小于60mV,由于程控电源中 采取输出电流（电压）过零切换继电器，因此继电器可以长期行。 3060L电胆三相三线恰出方式是将Ua与LUe相位攻变为60。，使Ua=Uab,LUc=Uab Ub与b禁止输出，其相量图如图所示，为了在三相三线时符合操作人员原有的工作习惯

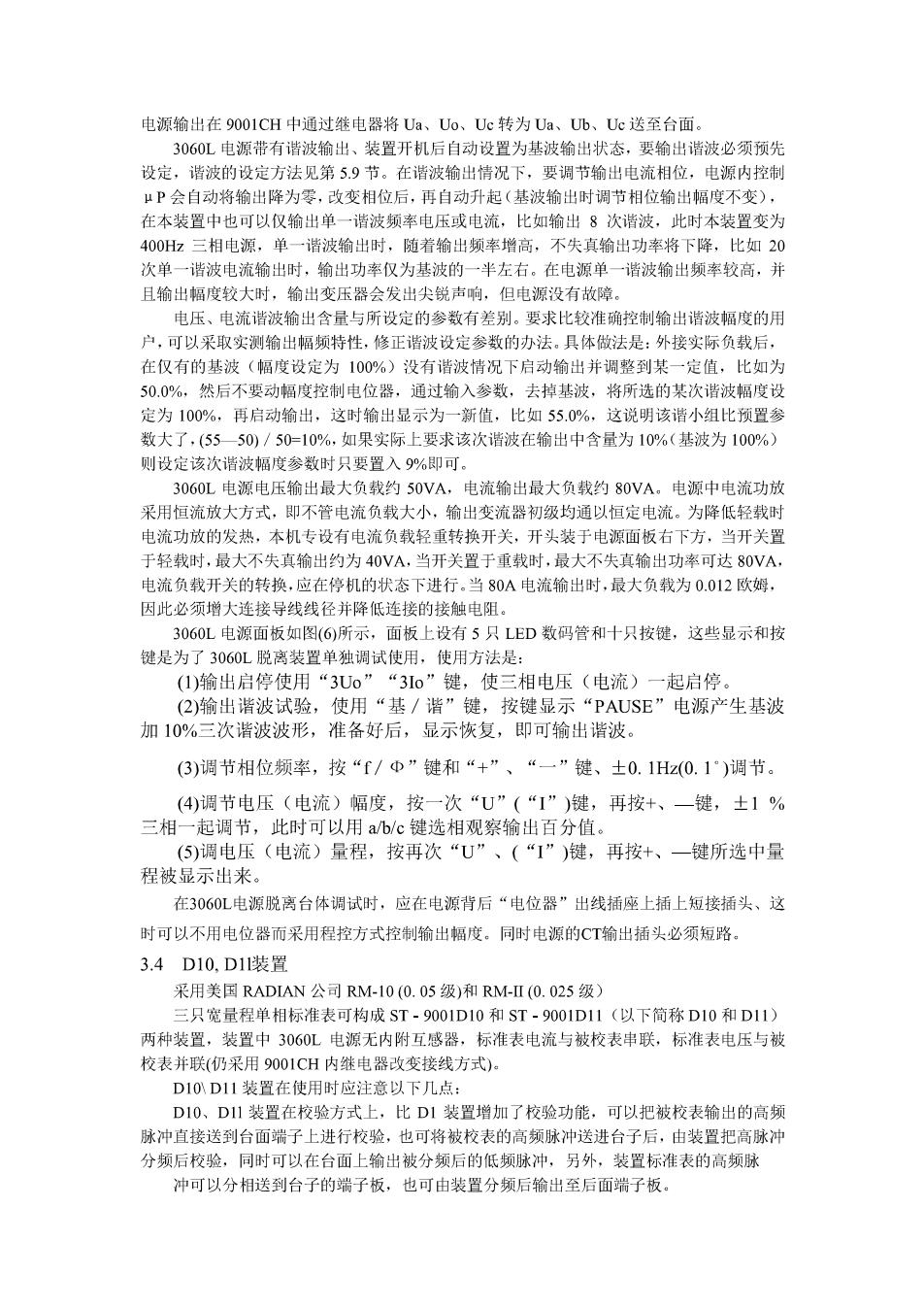

电源输出在9001CH中通过继电器将Ua、Uo、Uc转为Ua、Ub、Uc送至台面。 3060L申源带有谐被输出、装置开机后自动设置为堪被的出状态，要输出谐波必须预先 设定，谐波的设定方法见第5.9节。在谐波输出情况下，要调节输出电流相位，电源内控制 μP会自动将输出降为零，改变相位后，再自动升起（基波输出时调节相位输出幅度不变 在本装置中也可以仅输出单一谐波频率电压或电流，比如输出8次谐波，此时本装置变为 400Hz三相电源，单一谐波输出时，随着输出频率增高，不失真输出功率将下降，比如20 次单一谐波电流输出时，输出功率仅为基波的一半左右。在电源单一谐波输出频率较高，并 日喻出幅度较大时，给出山变压器会发出尖锐声响，但申源没右拉 电压 电流诺波输出含显生 所设定的参数有差别。要求比较准确控制输出谐波度的用 户，可以采取实测输出幅频特性，修正谐波设定参激的办法。具体做法是：外接实际负载后 在仅有的基波（幅度设定为100%）没有谐波情况下启动输出并调整到某一定值，比如为 50.0%,然后不要动幅度控制电位器，通过输入参数，去掉基波，将所选的某次诺波幅度设 定为100%，再启动给出，这时输出显示为一断值，比如550%，这说明该些小组比预置多 数大了 -50)/50 0%,如果实际上要求该次谐波在输出中含量为10%（基波为100% 划设定该次谐波幅度参数时只要置入9%即可。 3060L电源电压输出最大负载约50VA,电流输出最大负载约80VA。电原中电流功放 采用恒流放大方式，即不管电流负载大小，输出变流器初级均通以恒定电流。为降低轻载时 电流功放的发热，本机专设有电流负我轻重转换开关，开头装于申面板右下方，当开关置 于轻载时，最大不失真输出约为40VA,当开关置于重载时，最大不失真输出功率可达80VA, 电流负载开关的转换 在停机的状态下进行 80A电流输出时，最大负载为0.012欧姆， 因此必须增大连接导线线径并降低连接的接触电阻 3060L电源面板如图(6)所示，面板上设有5只LED数码管和十只按键，这些显示和按 键是为了3060L脱离装置单独调试使用，使用方法是： (1给出启信使用“311。”“31。”键，使二相由压（由流）一起启 (2)输出 谐波试验 /谐”键，按键显 “PAUSE”电源产生基波 加10%三次谐波波形，准备好后，显示恢复，即可输出谐波。 (3)调节相位频率，按“r/①”键和“+”、“一”键、士0.1Hz0.1)调节。 (4)调节电压（电流）幅度，按一次“U”(“I”)键，再按+、一键，±1% 三相 t可田 a/b c键选相观察输出百分值 (⑤)调电压（电流）量程，按再次“U”、(“”)键，再按+、 键所选中量 程被显示出来。 在3060L电源脱离台体调试时，应在电源背后“电位器”出线插座上插上短接插头、这 时可以不用电位器而采用程控方式控制输出幅度。同时电源的CT输出插头必须短路。 3.4D10D11装置 采用美国RADIAN公司RM-10(0.05级)和RM-I0.025级) 三只宽量程单相标准表可构成ST001D10和T901D1(以下简称D10和D1) 两种装置、 装置中3060L电源无内附互感器，标准表电流与被校表串联。 标准表电压与被 校表并联（仍米用9001CH内继电器改变接线方式）. D10D11装置在使用时应注意以下几点： D10、D1装置在校验方式上，比D1装置增加了校验功能.可以把被校表输出的高烦 脉冲直接送到台面端子上进行校验，也可将被校表的高频味冲送进台子后，由装置把高脉冲 分频后校验， 同时可以在台面上输出被分频后的低须脉冲 另外，装置标准表的高频脉 冲可以分相送到台子的端子板，也可由装置分频后输出至后面端子板
()用户要求装置带有感应式衣挂表架，在校标准表时，可将被校表标准表物出低脉 冲输入到挂表架上的光电头插座上，当用户不要挂表架时，台面上被校表端子板上将设有 1#、2#、3#三路被校表脉冲输入端(F)同时将A、B、C三相RM10/11输入脉冲F4 TTL电平)引到端子板。 (2)由于RM-10/11表上三个输入电流端子可以并联或申联，这样RM10/11表的电表 常数将因接线而异，因此以预置校验参数时，除预置被校表常数C1,还要预置标准表常数 C2,C2在出厂预置的常数对应于RM0/11输入电流只用一个输入端。 (3RM10/11单相标准表在90°测量会有较大误差，为此在三相三线©osΦ-0.5校验 时.为防止误第.太步罗在cs中=0SL相位试哈占及白动校验中的将图Φ于s7而不县60° 在c0s中=0.5C点，相位置303°而不是300 (4D10、D11装置分相功率测量是直接测量A、B、C三个标准表脉冲，因此在9001CH 装置上信号接口插座连接与D1装置不同。详见图(10，g) (5)参数输入 参数输入部分共有三个画面，知下所示」 第三画面 ①按下“参数键”，显示第一画面，此时可改变C、下、d的值 C.-回转表电表常数 甲位 转/度 下.被校表在额定电压、额定电流输入下单相的频率，单位脉冲/秒 d被校表脉冲当量（指额定输入下），单位微瓦时/脉神 注：输入F或D后要确认，确认键为“↑”+“，”，F和d只输入其中一个就可 另 会被自动计算出来 因此在确认之前必须使U、【处于额定的输入状态 ②连续按下“参数”键会自动出现第二画面，事实上第二画面是第一画面的延续，只要 连续按“参数”键，这两个画面会循环出现，在第二个画面中的参数全部同9001D1中的 参数，在此不再详述，不同的是变成三位数。 ③按下“1”+“参数”健，显示第三个画面，此时可改变FB、FP、H三位。 FB标准表分频系数 ≤6553 FP--被校表分频系数≤65535 LH-校验方式0.代表低校高1.代表高校高2.代表分频校高 注：FB、P输入后要确认，随者LH值的变化按下参数键后，会在上面的窗口中显示 L-H,HH,F-H分别代表低校高，高校高，分频校高。 校验方式 LH表示低校高，可采用光电头或手压开关进行校验，完全同9001D1操作 F-H:表示分频校高方式，此时不能采用光电头或手压开关进行校验，被校表的高须输 出必须接到校验台的高频输入上，由操作人员根据需要对其进行分频系数的操作，使高频脉 神变为低频脉冲（只要置入分频系数后再确认即可），然后再按下“校1”或“校2”粗即 可进行误差校验，在进入校验之前，必须先置入脉冲当量d, 如果不知道d.而知道在额定 输入下的须率，则输入F,并使U,I处于被校表的额定输入，然后按确认键则会自动 出d,并显示出来。 HH:表示高校高方式，此时不可用光电头或手压开关进行校验，被校表的输出应为高 须输出，接法同分频校高，高校高是采用在相等的时间内，比较标准表和被校表的累积电能

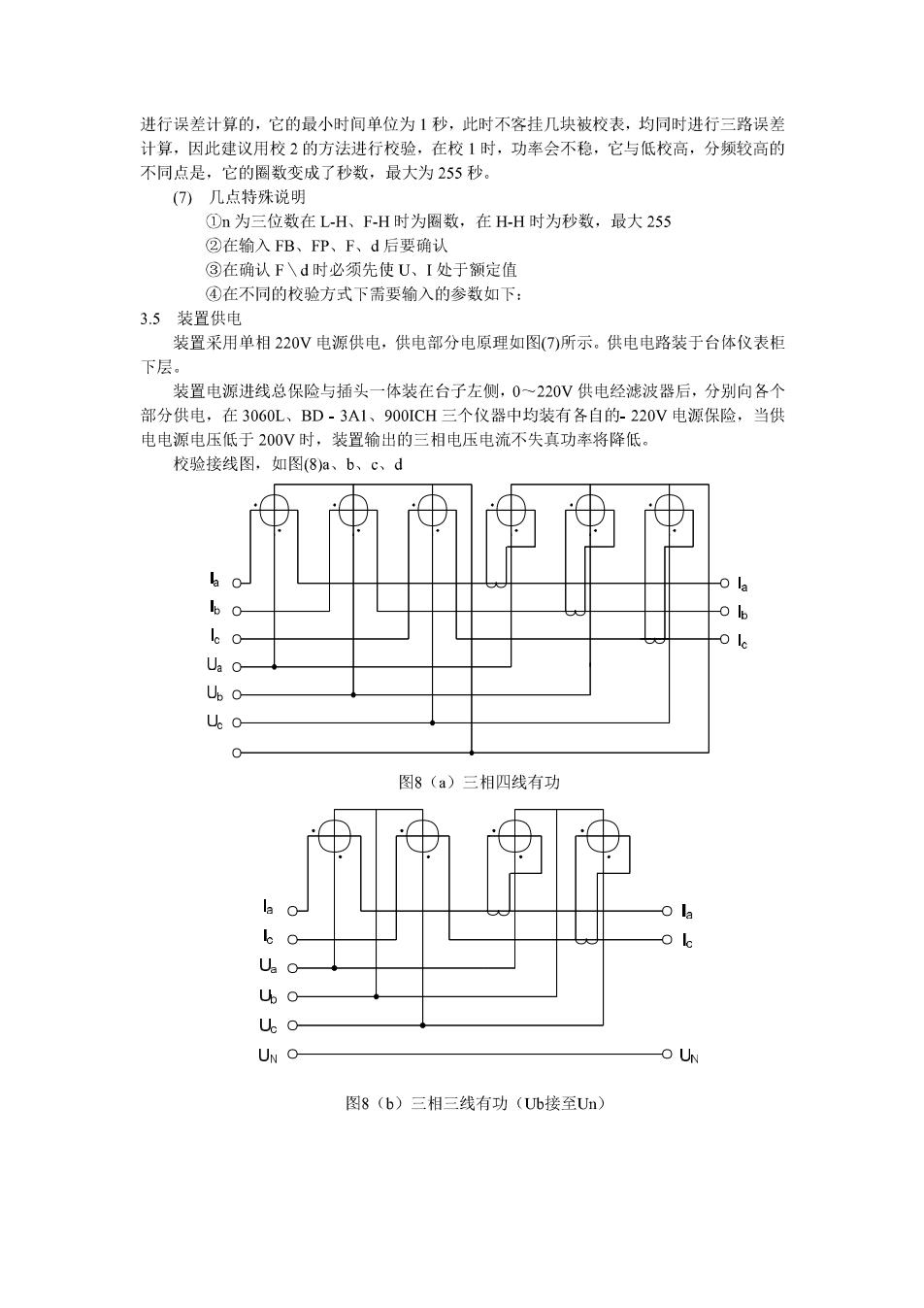

进行误差计算的，它的最小时间单位为1秒，此时不客挂几块被校表，均同时进行三路误差 计算，因此建议用校2的方法进行校验，在校1时，功率会不稳，它与低校高，分频较高的 不同点是，它的图数变成了秒数，最大为255秒。 (⑦)几点特殊说明 ①n为三位数在LH、F-H时为园数，在H-H时为秒数，最大255 ②在输入FB、FP、F、d后要确认 ③在确认F\d时必须先使U、【处于额定值 ④在不同的校验方式下需要输入的参数如下： 3.5装置供电 装置采用单相220V电源供电，供电部分电原理如图(7)所示。供电电路装于台体仪表柜 下层， 装置电源进线总保险与插头一体装在台子左侧，0一220V供电经滤波器后，分别向各个 部分供电，在3060L、BD-3A1、900ICH三个仪器中均装有各自的-220V电源保险，当供 电电源电压低于200V时，装置输出的三相电压电流不失真功率将降低 校验接线图，如图(8a、b、c,d U o 图8(a)三相四线有功 图8(b)三相三线有功(Ub接至Un)
