导航 2.分析。 )线圈内磁通量增大时的情况（表内选填“向上”或“向下”） 感应电流的 感应电流的 图号 磁场方向 方向（俯视） 磁场方向 甲 逆时针 乙 顺时针
导航 2.分析。 (1)线圈内磁通量增大时的情况(表内选填“向上”或“向下”) 图号 磁场方向 感应电流的 方向(俯视) 感应电流的 磁场方向 甲 向下 逆时针 向上 乙 向上 顺时针 向下
导航 (2)线圈内磁通量减小时的情况（表内选填“向上”或“向下”） 感应电流的 感应电流的 图号 磁场方向 方向（俯视） 磁场方向 丙 顺时针 丁 逆时针
导航 (2)线圈内磁通量减小时的情况(表内选填“向上”或“向下”) 图号 磁场方向 感应电流的 方向(俯视) 感应电流的 磁场方向 丙 向下 顺时针 向下 丁 向上 逆时针 向上

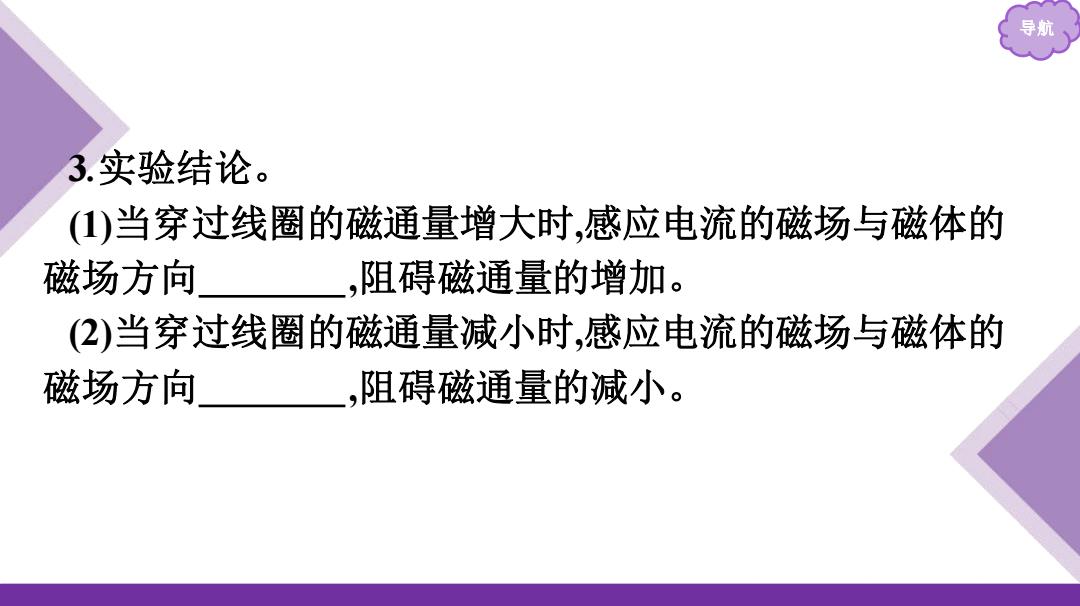

导航 3.实验结论。 (1)当穿过线圈的磁通量增大时，感应电流的磁场与磁体的 磁场方向 ,阻碍磁通量的增加。 (2)当穿过线圈的磁通量减小时，感应电流的磁场与磁体的 磁场方向 ,阻碍磁通量的减小
导航 3.实验结论。 (1)当穿过线圈的磁通量增大时,感应电流的磁场与磁体的 磁场方向 相反 ,阻碍磁通量的增加。 (2)当穿过线圈的磁通量减小时,感应电流的磁场与磁体的 磁场方向 相同 ,阻碍磁通量的减小

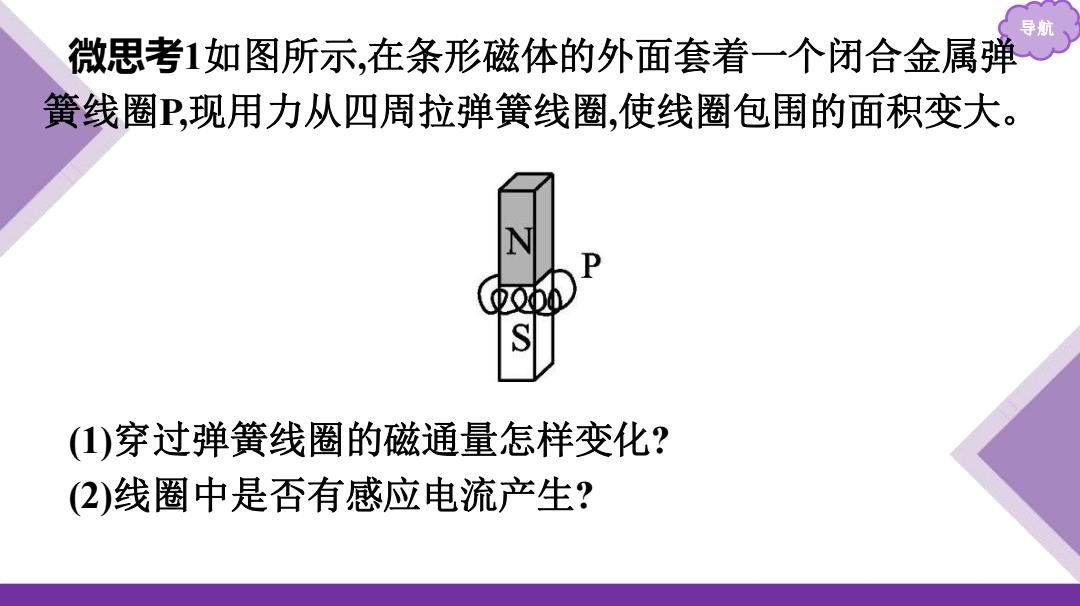

微思考1如图所示，在条形磁体的外面套着一个闭合金属弹 簧线圈P,现用力从四周拉弹簧线圈，使线圈包围的面积变大。 (1)穿过弹簧线圈的磁通量怎样变化？ (2)线圈中是否有感应电流产生？
导航 微思考1如图所示,在条形磁体的外面套着一个闭合金属弹 簧线圈P,现用力从四周拉弹簧线圈,使线圈包围的面积变大。 (1)穿过弹簧线圈的磁通量怎样变化? (2)线圈中是否有感应电流产生?
答案：1)题中条形磁体磁感线的分布 如图所示（从上向下看）。磁通量是指穿 X X ×X 过一个面的磁感线的多少，由于竖直向 上的磁感线和竖直向下的磁感线要抵 X ×× X 消一部分，当弹簧线圈P的面积扩大时， × × × 竖直向下的磁感线条数增加，而竖直向 × ××× 上的磁感线条数是一定的，故穿过这个 面的磁通量将向上减小。 × X (2)线圈中会有感应电流产生
导航 答案 :(1)题中条形磁体磁感线的分布 如图所示 (从上向下看 )。磁通量是指 穿 过一个面的磁感线的多少 ,由于竖直 向 上的磁感线和竖直向下的磁感线要 抵 消一部分 ,当弹簧线圈 P的面积扩大时 , 竖直向下的磁感线条数增加 ,而竖直 向 上的磁感线条数是一定的 ,故穿过这个 面的磁通量将向上减小。 (2)线圈中会有感应电流产生
