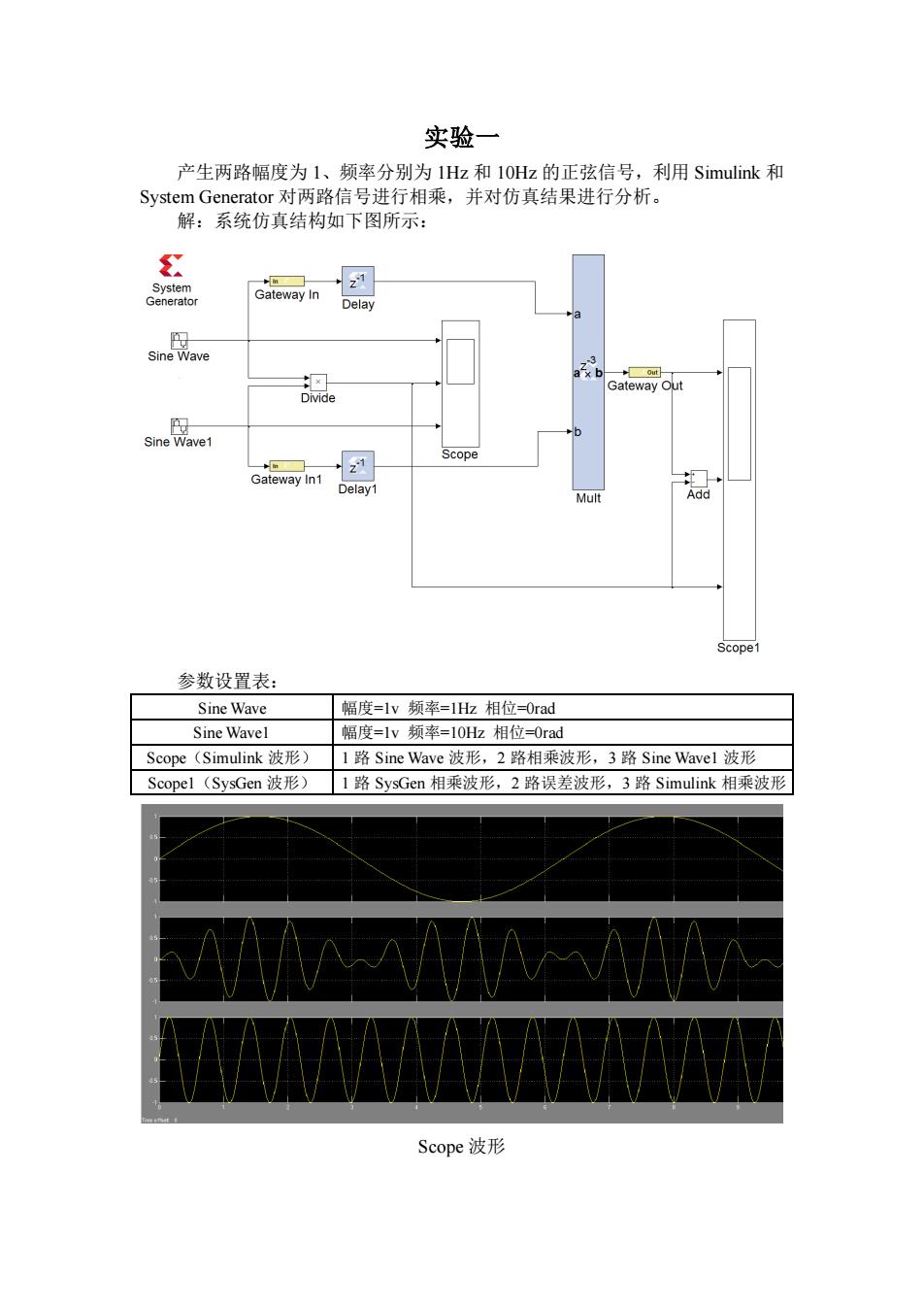

实验一 产生两路幅度为1、频率分别为1Hz和10Hz的正弦信号，利用Simulink和 System Generator对两路信号进行相乘，并对仿真结果进行分析。 解：系统仿真结构如下图所示： x System Generator Gateway In Delay 四 Sine Wave Out Gateway Out Divide b Sine Wave1 21 Scope Gateway In1 Delay1 Mult Add Scope1 参数设置表： Sine Wave 幅度=lv频率=lHz相位=Orad Sine Wavel 幅度=1v频率=10Hz相位-0rad Scope(Simulink波形) 1路Sine Wave波形，2路相乘波形，3路Sine Wavel波形 Scopel(SysGen波形) 1路SysGen相乘波形，2路误差波形，3路Simulink相乘波形 Scope波形
实验一 产生两路幅度为 1、频率分别为 1Hz 和 10Hz 的正弦信号，利用 Simulink 和 System Generator 对两路信号进行相乘，并对仿真结果进行分析。 解：系统仿真结构如下图所示： 参数设置表： Sine Wave 幅度=1v 频率=1Hz 相位=0rad Sine Wave1 幅度=1v 频率=10Hz 相位=0rad Scope（Simulink 波形） 1 路 Sine Wave 波形，2 路相乘波形，3 路 Sine Wave1 波形 Scope1（SysGen 波形） 1 路 SysGen 相乘波形，2 路误差波形，3 路 Simulink 相乘波形 Scope 波形
Scopel波形
Scope1 波形
