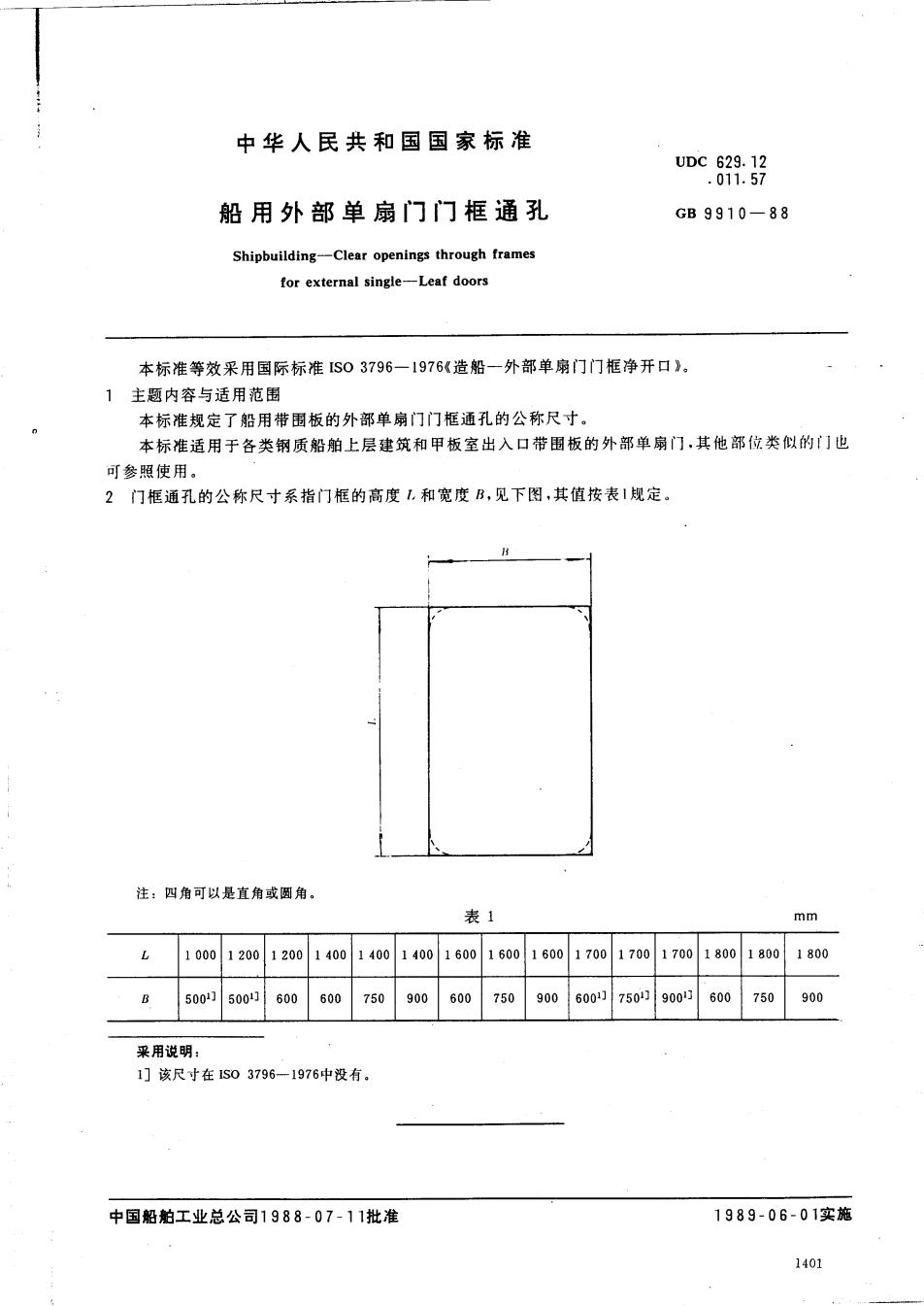

中华人民共和国国家标准 UDC 29.12 船用外部单扇门门框通孔 GB9910-88 Shipbuilding-Clear openings through frames for external single-Leaf doors 本标准等效采用国际标准1S03796一1976《造船一外部单扇门门框净开口》。 主题内容与适用范围 本标准规定了船用带围板的外部单扇门门框通孔的公称尺寸。 本标准适用于各类铜质船舶上层建筑和甲板室出入口带围板的外部单扇门，其他部位类似的门也 可参照使用 2门框通孔的公称尺十系指门框的高度和宽度，见下图，其值按表1规定 注：四角可以是直角或角 表1 mm L100012001200140014001400160016001600170017001700180018001800 B50015001600600750900600750900600750900600750900 采用说明： 1]该尺寸在1503796一1976中没有。 中国船舶工业总公司1988-07-11批准 1989-06-01实施 1401

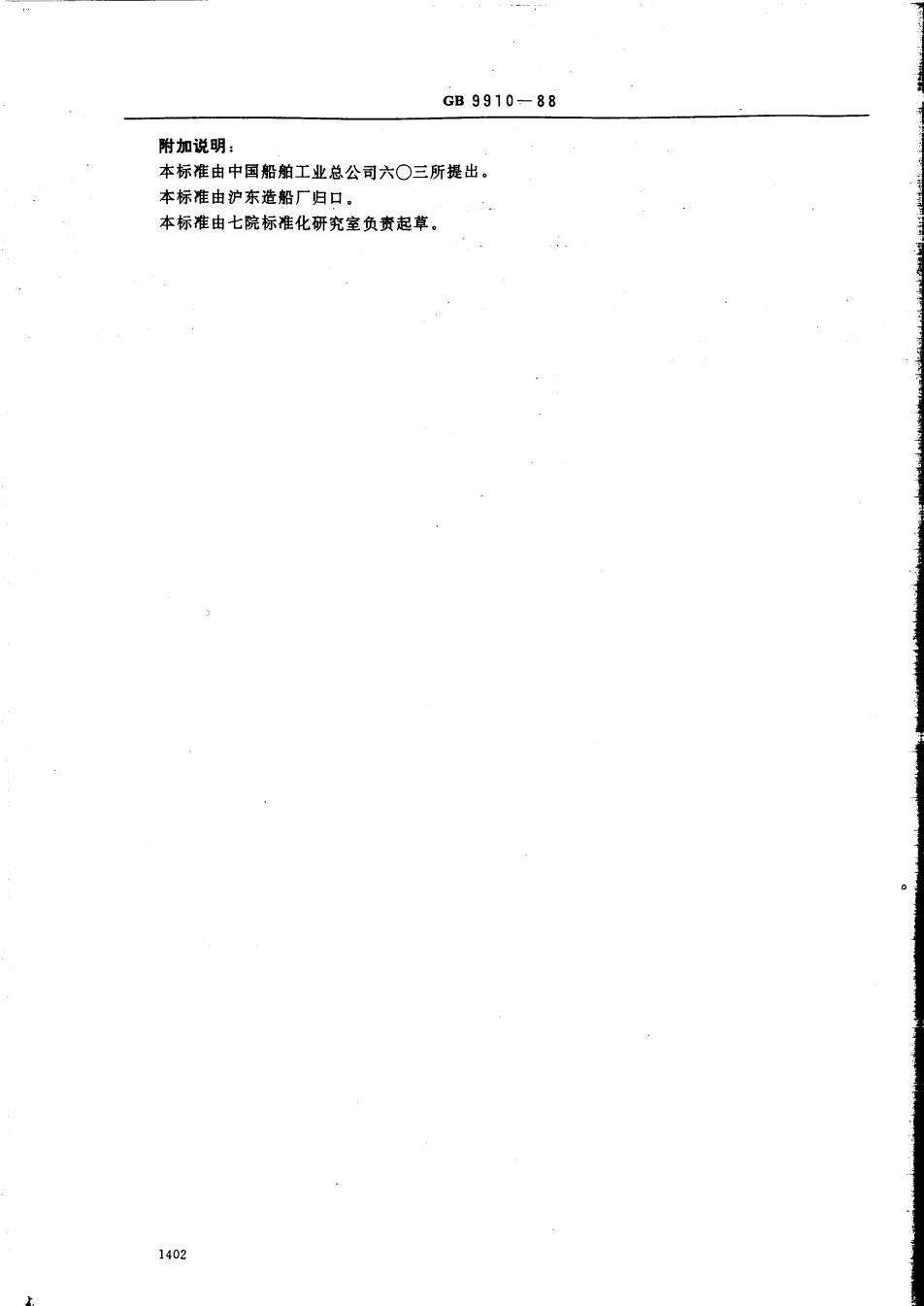

GB9910-88 附加说明， 本标准由中国船帕工业总公司六○三所提出。 本标准由沪东造船厂归口， 本标准由七院标准化研究室负责起草。 1402

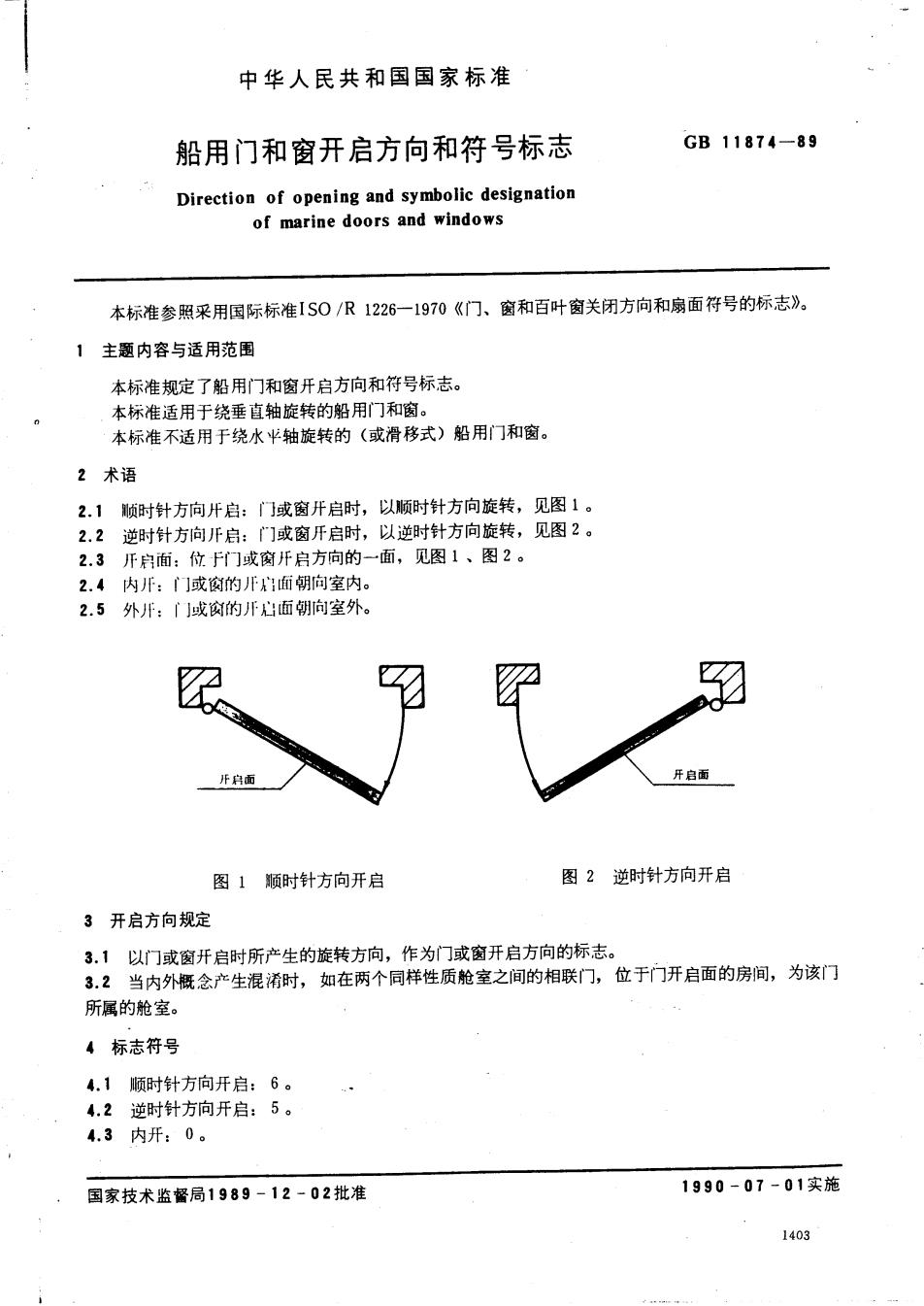

中华人民共和国国家标准 船用门和窗开启方向和符号标志 GB11874-89 Direction of opening and symbolic designation of marine doors and windows 本标准参照采用国际标准1S0/R1226一1970《门、窗和百叶窗关闭方向和扇面符号的标志》， 1 主题内容与适用范围 本标准规定了船用门和窗开启方向和符号标志。 本标准适用于绕垂直轴旋转的船用门和窗。 本标准不适用于绕水Ψ轴旋转的（或滑移式）船用门和窗。 2术语 2.1顺时针方向开启：门或窗开启时，以顺时针方向旋转，见图1。 2.2逆时针方向开启：门或窗开启时，以逆时针方向旋转，见图2。 2.3 开启面：位门或窗开启方向的一面，见图1、图2。 2.4内开：门或窗的F启面朝向室内 2.5外开：域窗的开启面朝向室外。 7☑ Z ☑ 面 开启面 图1顺时针方向开启 图2逆时针方向开启 3开启方向规定 3.1以门或窗开启时所产生的旋转方向，作为门或窗开启方向的标志。 3.2当内外概念产生混淆时，如在两个同样性质舱室之间的相联门，位于门开启面的房间，为该门 所属的舱室。 4标志符号 4.1顺时针方向开启：6。 4.2逆时针方向开启：5。 4.3内开0。 国家技术监督局1989-12-02批准 1990-07-01实施 1403

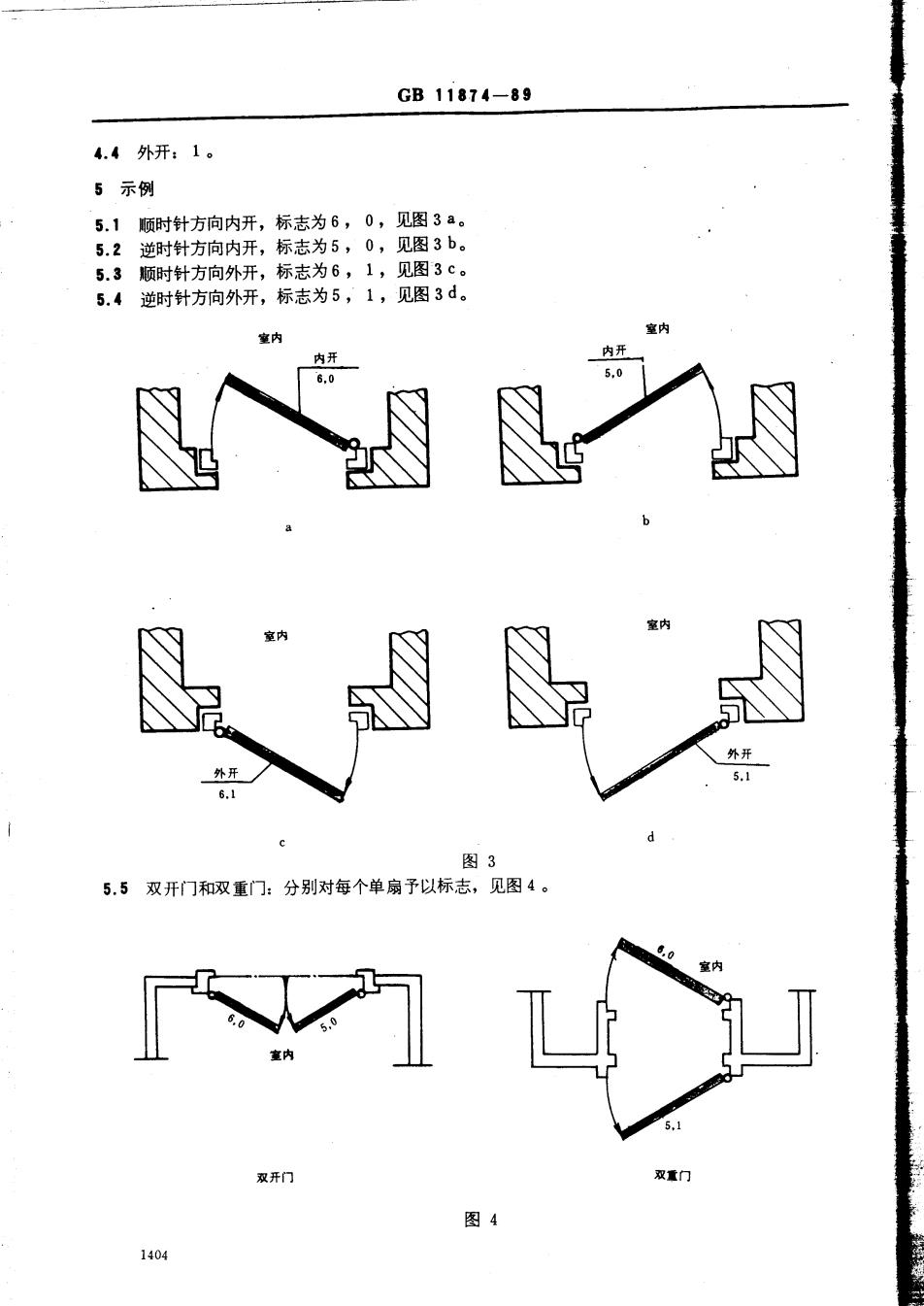

GB11874-89 4.4外开：1。 5示例 5.1顾时针方向内开，标志为6,0，见图3a。 5.2逆时针方向内开，标志为5,0，见图3b。 5.3 颗时针方向外开，标志为6,1，见图3c。 5.4逆时针方向外开，标志为5,1，见图3d。 图 5.5双开门和双重门：分别对每个单扇予以标志，见图4。 开 1404

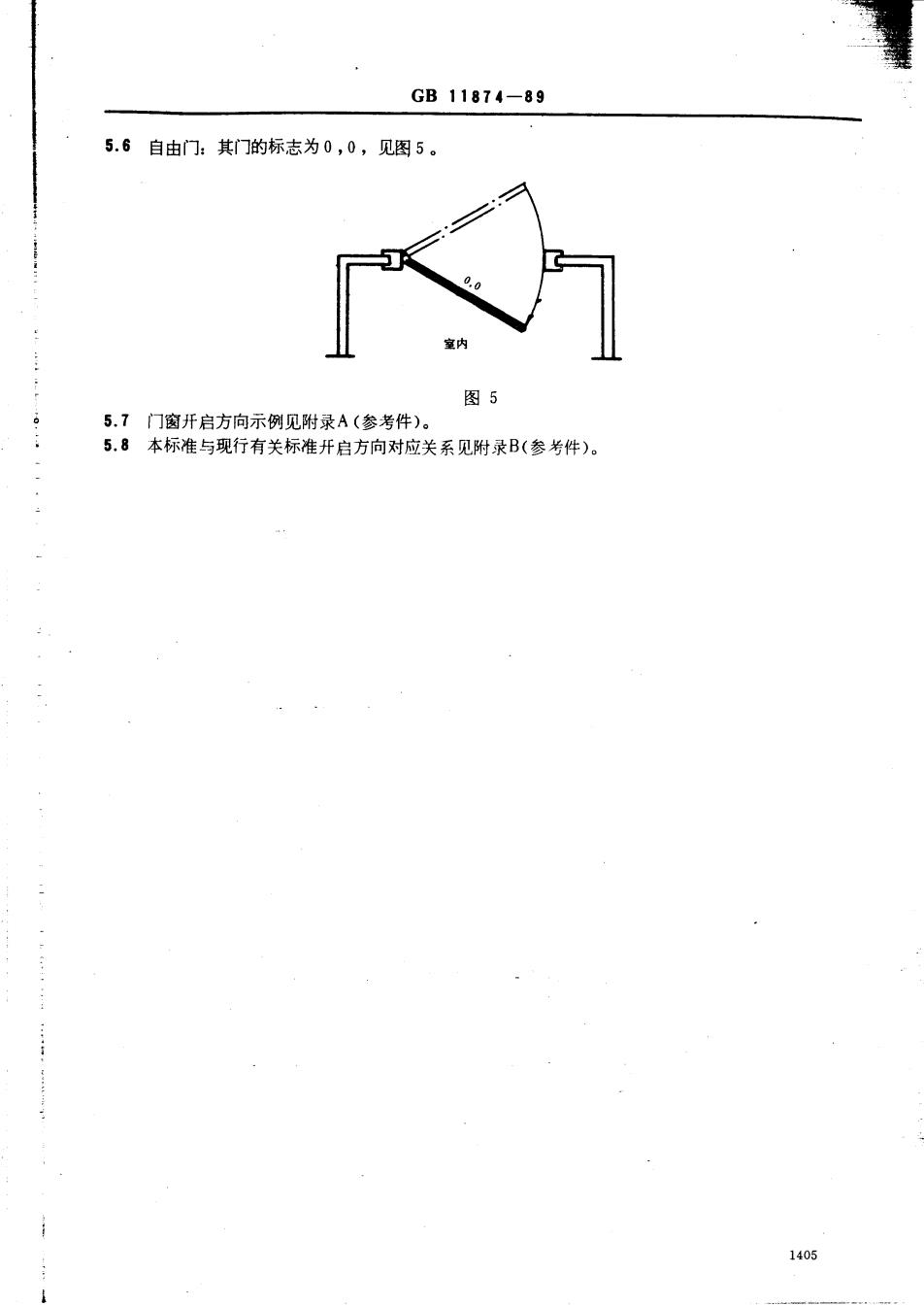

GB11874-89 5.6自由门：其门的标志为0,0，见图5。 图5 5.7门窗开启方向示例见附录A(参考件)。 5.8本标准与现行有关标准开启方向对应关系见附录B(参考件)。 1405
