实验一、节水灌溉产品认识实验 一、实验目的及要求 了解节水灌溉产品功能、规格、型号和性能参数及使用条件。 掌握各种管道、管件、闸阀、压力表、水表的连接方法。 二、实验内容 1、喷灌设备： (1)喷头系列(PY1系列、PY2系列、PYS系列)： (2)管道（铸铁管、钢管、塑料管、铝管、混凝土管）： (3)管件（闸阀、截止阀、球阀、排气阀、泄水阀、三通、四通、弯头、堵头 快速接头)： (4)喷灌泵系列： 2、微灌设备 (1)迷宫式滴灌带、内镶式滴灌带、滴灌管、微喷头： (2)管道(PVC管、PE管)： (3)管件（闸阀、截止阀、球阀、排气阀、泄水阀、三通、四通、弯头、堵头 快速接头)： 3、喷灌系统演示。 4、微灌系统演示。 5、沟灌系统演示。 6、畦灌系统演示。 三、实验方法 实验教师讲解，学生动手演示。 四、实验分组 PDF文件使用"pdfFactory Pro”试用版本创建，fineprint,cn
5 实验一、节水灌溉产品认识实验 一、实验目的及要求 了解节水灌溉产品功能、规格、型号和性能参数及使用条件。 掌握各种管道、管件、闸阀、压力表、水表的连接方法。 二、实验内容 1、喷灌设备： （1） 喷头系列（PY1 系列、PY2 系列、PYS 系列）； （2） 管道（铸铁管、钢管、塑料管、铝管、混凝土管）； （3） 管件（闸阀、截止阀、球阀、排气阀、泄水阀、三通、四通、弯头、堵头、 快速接头）； （4） 喷灌泵系列； 2、微灌设备 （1） 迷宫式滴灌带、内镶式滴灌带、滴灌管、微喷头； （2） 管道（PVC 管、PE 管）； （3） 管件（闸阀、截止阀、球阀、排气阀、泄水阀、三通、四通、弯头、堵头、 快速接头）； 3、喷灌系统演示。 4、微灌系统演示。 5、沟灌系统演示。 6、畦灌系统演示。 三、实验方法 实验教师讲解，学生动手演示。 四、实验分组 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

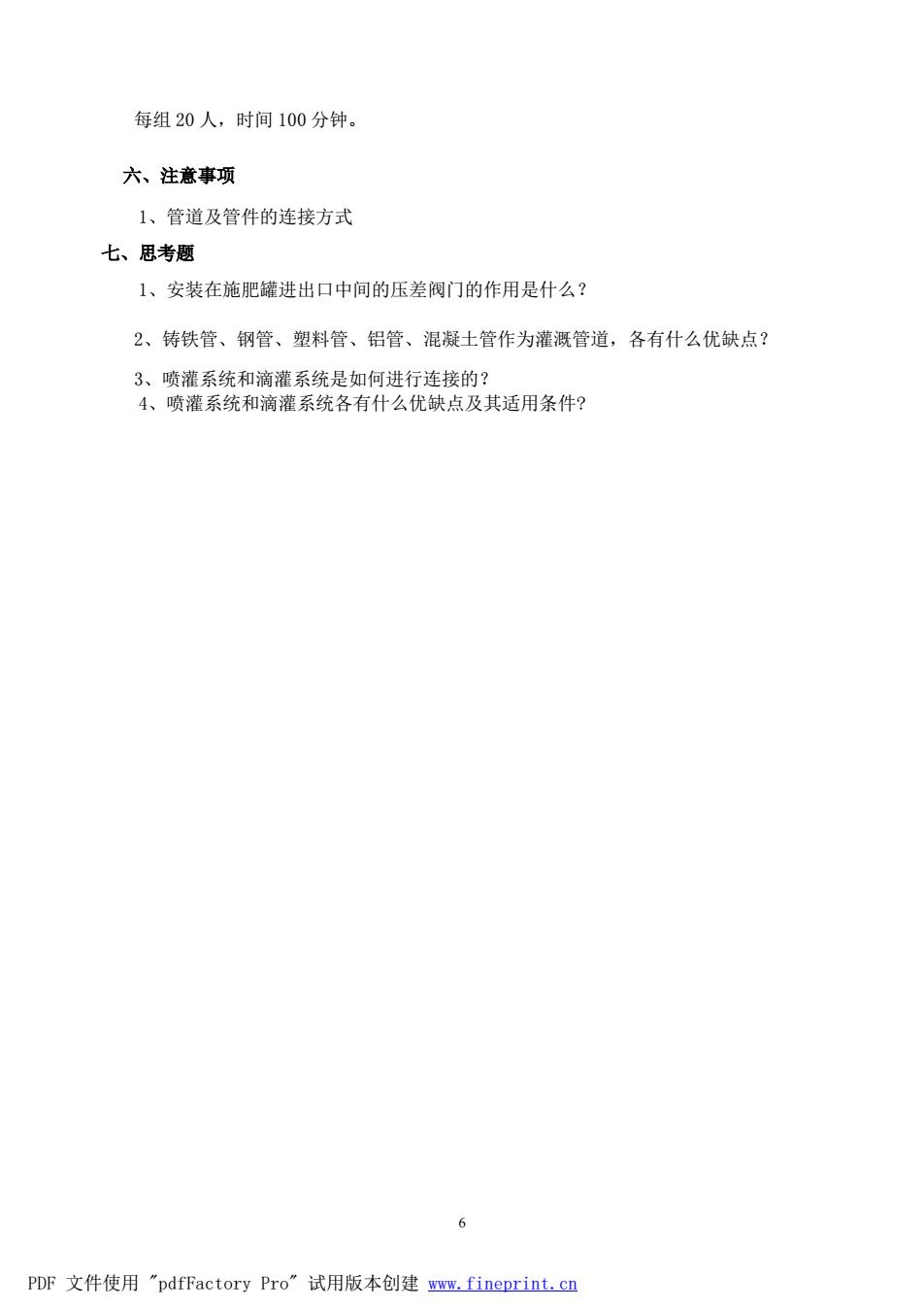

每组20人，时间100分钟。 六、注意事项 1、管道及管件的连接方式 七、思考题 1、安装在施肥罐进出口中间的压差阀门的作用是什么？ 2、铸铁管、钢管、塑料管、铝管、混凝土管作为灌溉管道，各有什么优缺点？ 3、喷灌系统和滴灌系统是如何进行连接的？ 4、喷灌系统和滴灌系统各有什么优缺点及其适用条件？ 6 PDF文件使用"pdfFactory Pro”试用版本创建w,fineprint,cn
6 每组 20 人，时间 100 分钟。 六、注意事项 1、管道及管件的连接方式 七、思考题 1、安装在施肥罐进出口中间的压差阀门的作用是什么？ 2、铸铁管、钢管、塑料管、铝管、混凝土管作为灌溉管道，各有什么优缺点？ 3、喷灌系统和滴灌系统是如何进行连接的？ 4、喷灌系统和滴灌系统各有什么优缺点及其适用条件? PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

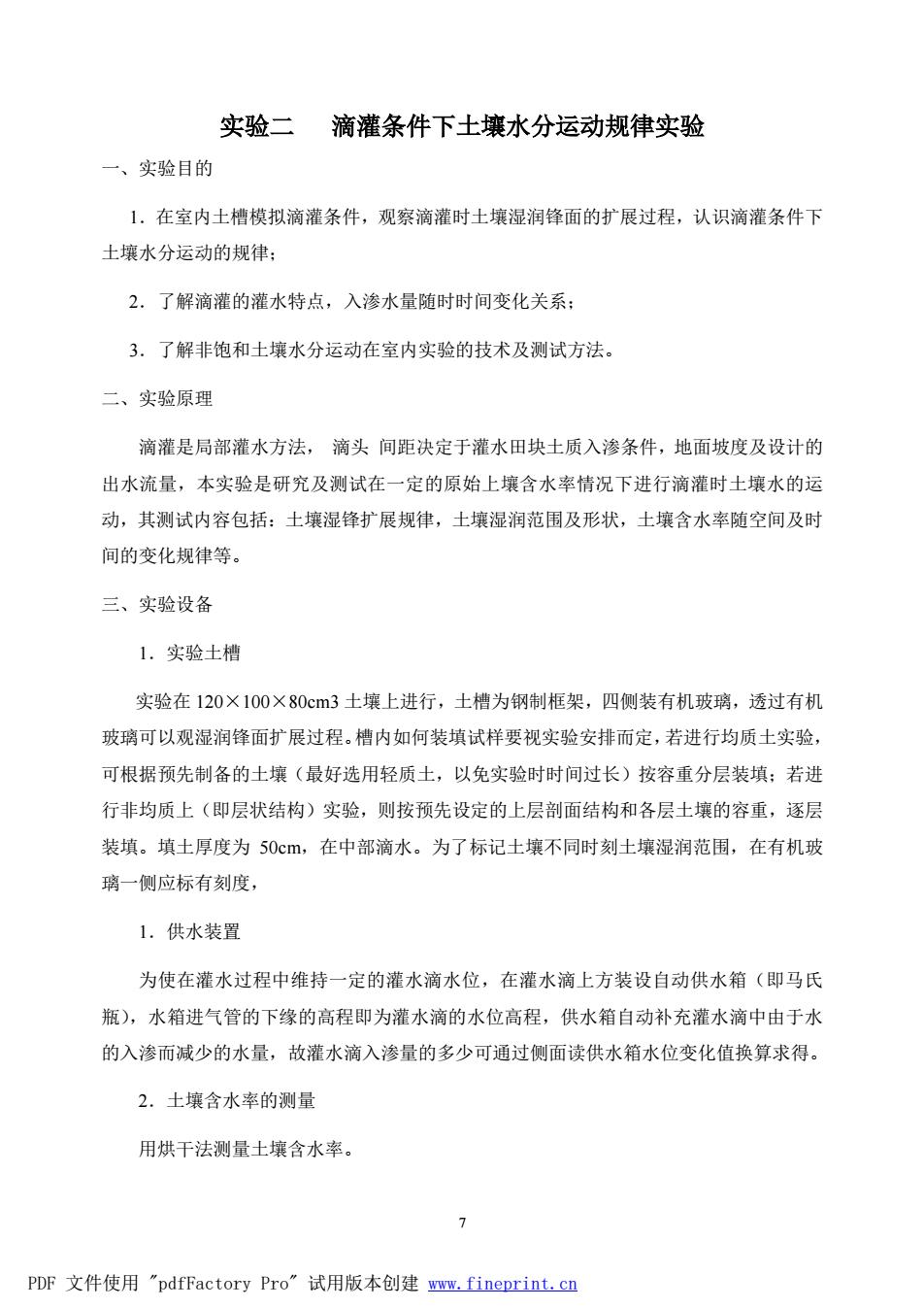

实验二滴灌条件下土壤水分运动规律实验 一、实验目的 1,在室内土槽模拟滴灌条件，观察滴灌时土壤湿润锋面的扩展过程，认识滴灌条件下 土壤水分运动的规律： 2.了解滴灌的灌水特点，入渗水量随时时间变化关系： 3.了解非饱和士壤水分运动在室内实验的技术及测试方法， 二、实验原理 滴灌是局部灌水方法，滴头间距决定于灌水田块土质入渗条件，地面坡度及设计的 出水流量，本实验是研究及测试在一定的原始上壤含水率情况下进行滴灌时土壤水的运 动，其测试内容包括：土壤湿锋扩展规律，土壤湿润范围及形状，土壤含水率随空间及时 间的变化规律等。 三、实验设备 1.实验土槽 实验在120×100×80cm3土壤上进行，土槽为钢制框架，四侧装有机玻璃，透过有机 玻璃可以观湿润锋面扩展过程。槽内如何装填试样要视实验安排而定，若进行均质土实验 可根据预先制备的土壤（最好选用轻质土，以免实验时时间过长）按容重分层装填：若进 行非均质上（即层状结构）实验，则按预先设定的上层剖面结构和各层土壤的容重，逐层 装填。填土厚度为50cm,在中部滴水。为了标记土壤不同时刻土壤湿润范围，在有机玻 璃一侧应标有刻度， 1.供水装置 为使在灌水过程中维持一定的灌水滴水位，在灌水滴上方装设自动供水箱（即马氏 瓶)，水箱进气管的下缘的高程即为灌水滴的水位高程，供水箱自动补充灌水滴中由于水 的入渗而减少的水量，故灌水滴入渗量的多少可通过侧面读供水箱水位变化值换算求得。 2.土壤含水率的测量 用烘干法测量士壤含水率。 > PDF文件使用"pdfFactory Pro”试用版本创建w,fineprint.cn
7 实验二 滴灌条件下土壤水分运动规律实验 一、实验目的 1．在室内土槽模拟滴灌条件，观察滴灌时土壤湿润锋面的扩展过程，认识滴灌条件下 土壤水分运动的规律； 2．了解滴灌的灌水特点，入渗水量随时时间变化关系； 3．了解非饱和土壤水分运动在室内实验的技术及测试方法。 二、实验原理 滴灌是局部灌水方法， 滴头 间距决定于灌水田块土质入渗条件，地面坡度及设计的 出水流量，本实验是研究及测试在一定的原始上壤含水率情况下进行滴灌时土壤水的运 动，其测试内容包括：土壤湿锋扩展规律，土壤湿润范围及形状，土壤含水率随空间及时 间的变化规律等。 三、实验设备 1．实验土槽 实验在 120×100×80cm3 土壤上进行，土槽为钢制框架，四侧装有机玻璃，透过有机 玻璃可以观湿润锋面扩展过程。槽内如何装填试样要视实验安排而定，若进行均质土实验， 可根据预先制备的土壤（最好选用轻质土，以免实验时时间过长）按容重分层装填；若进 行非均质上（即层状结构）实验，则按预先设定的上层剖面结构和各层土壤的容重，逐层 装填。填土厚度为 50cm，在中部滴水。为了标记土壤不同时刻土壤湿润范围，在有机玻 璃一侧应标有刻度， 1．供水装置 为使在灌水过程中维持一定的灌水滴水位，在灌水滴上方装设自动供水箱（即马氏 瓶），水箱进气管的下缘的高程即为灌水滴的水位高程，供水箱自动补充灌水滴中由于水 的入渗而减少的水量，故灌水滴入渗量的多少可通过侧面读供水箱水位变化值换算求得。 2．土壤含水率的测量 用烘干法测量土壤含水率。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

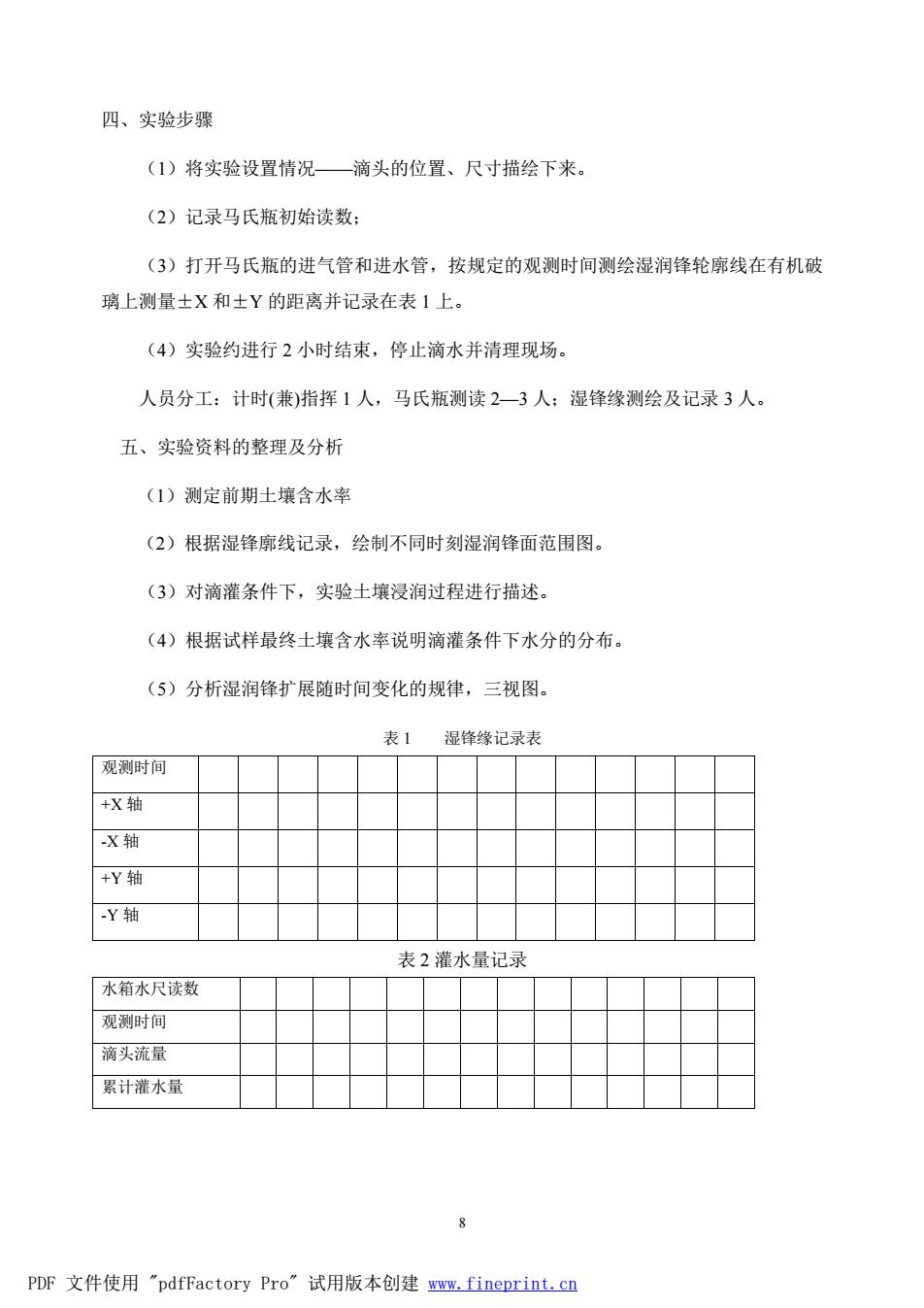

四、实验步骤 (1)将实验设置情况—滴头的位置、尺寸描绘下来。 (2)记录马氏瓶初始读数： (3)打开马氏瓶的进气管和进水管，按规定的观测时间测绘湿润锋轮廓线在有机破 璃上测量士X和±Y的距离并记录在表1上。 (4)实验约进行2小时结束，停止滴水并清理现场 人员分工：计时（兼）指挥1人，马氏瓶测读2一3人：湿锋缘测绘及记录3人。 五、实验资料的整理及分析 (1)测定前期土壤含水率 (2)根据湿锋廓线记录，绘制不同时刻湿润锋面范围图。 (3)对滴灌条件下，实验士壤浸润过程进行描述。 (4)根据试样最终土壤含水率说明滴灌条件下水分的分布。 (5)分析湿润锋扩展随时间变化的规律，三视图。 表1 湿锋缘记录表 观测时间 +X轴 X轴 +Y轴 Y轴 表2灌水量记录 水箱水尺读数 观测时间 滴头流量 累计灌水量 PDF文件使用"pdfFactory Pro”试用版本创建w,fineprint,cn
8 四、实验步骤 （1）将实验设置情况——滴头的位置、尺寸描绘下来。 （2）记录马氏瓶初始读数； （3）打开马氏瓶的进气管和进水管，按规定的观测时间测绘湿润锋轮廓线在有机破 璃上测量±X 和±Y 的距离并记录在表 1 上。 （4）实验约进行 2 小时结束，停止滴水并清理现场。 人员分工：计时(兼)指挥 1 人，马氏瓶测读 2—3 人；湿锋缘测绘及记录 3 人。 五、实验资料的整理及分析 （1）测定前期土壤含水率 （2）根据湿锋廓线记录，绘制不同时刻湿润锋面范围图。 （3）对滴灌条件下，实验土壤浸润过程进行描述。 （4）根据试样最终土壤含水率说明滴灌条件下水分的分布。 （5）分析湿润锋扩展随时间变化的规律，三视图。 表 1 湿锋缘记录表 观测时间 +X 轴 -X 轴 +Y 轴 -Y 轴 表 2 灌水量记录 水箱水尺读数 观测时间 滴头流量 累计灌水量 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
