2参数 22参数列表 值-200表示，不存在测量信号. r0038 已滤波的功率因数/滤波Cos phi 存取权限级别：4 已计算： 数据类型：F1 oatingPoint32 动态素引 色 679,8850,8950 已滤波的功率因数实际值。该值以变频器输出端子上基波信号的电气功率为基准。 针对整流单元 注释 该信号不适合作为过程参数，只允许被用作显示参数 r0039[0..2】 电能显示/电能显示 存率权限领别：2 已计算： 叛据类型：F132 最大 -1 1 聚 总和 然 参0040 p004 能耗显示归零/能耗显示归号 已计算 数类型 可更改：UT 范化 助态素引 单元组 单元选择。 功能图： 最小 大 出厂设量 说明。 用于复位039和0041中的显示的设置 设置p0040·0->1 参数白动恢复为零 相关性： r0041 节省的能源/节省的能源 计算 数据类型：F1 oatingPoint32 规范化： 动本营引： 单元组： 单元远择： 功能图： 最小 出厂设置 [kwb] [kWh 说明 显示100 个工作小时后节省的能量 32

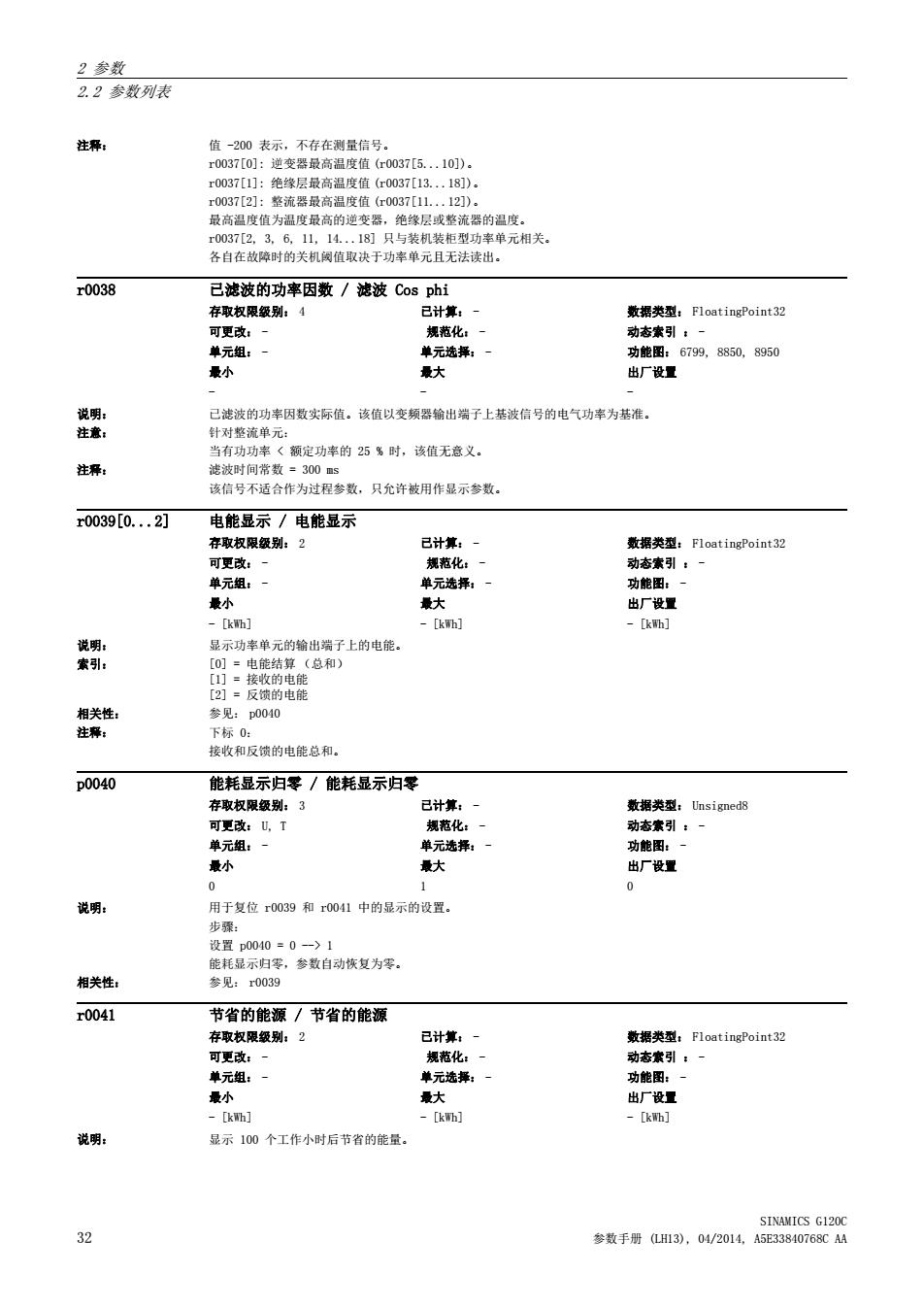

2 参数 2.2 参数列表 SINAMICS G120C 32 参数手册 (LH13), 04/2014, A5E33840768C AA 注释： 值 -200 表示，不存在测量信号。 r0037[0]: 逆变器最高温度值 (r0037[5...10])。 r0037[1]: 绝缘层最高温度值 (r0037[13...18])。 r0037[2]: 整流器最高温度值 (r0037[11...12])。 最高温度值为温度最高的逆变器，绝缘层或整流器的温度。 r0037[2, 3, 6, 11, 14...18] 只与装机装柜型功率单元相关。 各自在故障时的关机阈值取决于功率单元且无法读出。 说明： 已滤波的功率因数实际值。该值以变频器输出端子上基波信号的电气功率为基准。 注意： 针对整流单元： 当有功功率 < 额定功率的 25 % 时，该值无意义。 注释： 滤波时间常数 = 300 ms 该信号不适合作为过程参数，只允许被用作显示参数。 说明： 显示功率单元的输出端子上的电能。 索引： [0] = 电能结算 （总和） [1] = 接收的电能 [2] = 反馈的电能 相关性： 参见： p0040 注释： 下标 0： 接收和反馈的电能总和。 说明： 用于复位 r0039 和 r0041 中的显示的设置。 步骤： 设置 p0040 = 0 --> 1 能耗显示归零，参数自动恢复为零。 相关性： 参见： r0039 说明： 显示 100 个工作小时后节省的能量。 r0038 已滤波的功率因数 / 滤波 Cos phi 存取权限级别： 4 已计算： - 数据类型： FloatingPoint32 可更改： - 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： 6799, 8850, 8950 最小 最大 出厂设置 - - - r0039[0...2] 电能显示 / 电能显示 存取权限级别： 2 已计算： - 数据类型： FloatingPoint32 可更改： - 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： - 最小 最大 出厂设置 - [kWh] - [kWh] - [kWh] p0040 能耗显示归零 / 能耗显示归零 存取权限级别： 3 已计算： - 数据类型： Unsigned8 可更改： U, T 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： - 最小 最大 出厂设置 0 1 0 r0041 节省的能源 / 节省的能源 存取权限级别： 2 已计算： - 数据类型： FloatingPoint32 可更改： - 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： - 最小 最大 出厂设置 - [kWh] - [kWh] - [kWh]
2参数 2.2参数列表 参见：p0010 德装高烤n. p0045 显示值滤波时间常数/显示值滤波时间常数 存取权限级别：3 已计算：- 数拥类型：F1 oatingPoint32 可更：T 复范化 动态素到 6714,8012 0.00a 说明 以下显示值的滤波时间君数 r0053[1].r0068[1].r00801].r00821]. r0046.0..31 C0/B0:缺少使能信号/缺少使能信号 存取限级别：1 已计算： 表 出厂设量 缺少的并用止驱动闭环控到运行的使能的显示和B1C0输出： 1号 0信号 使能 F3使能 使能 是是是是是是是是是是是是是是是是是品 香香香香香香香否否否否否否否否否否否 31 见0表示，用该至动的所有使能都已经存在 位00】（缺少使能1， 0中的信号源位于0信号. 位011（缺少使能），当 p0845中的信号源位于0信号. 0848或者D0849中的信号源位于0信号 位03=1（块少使能） 位041（直 0信号 -p1230中的信号源位于1信号 33

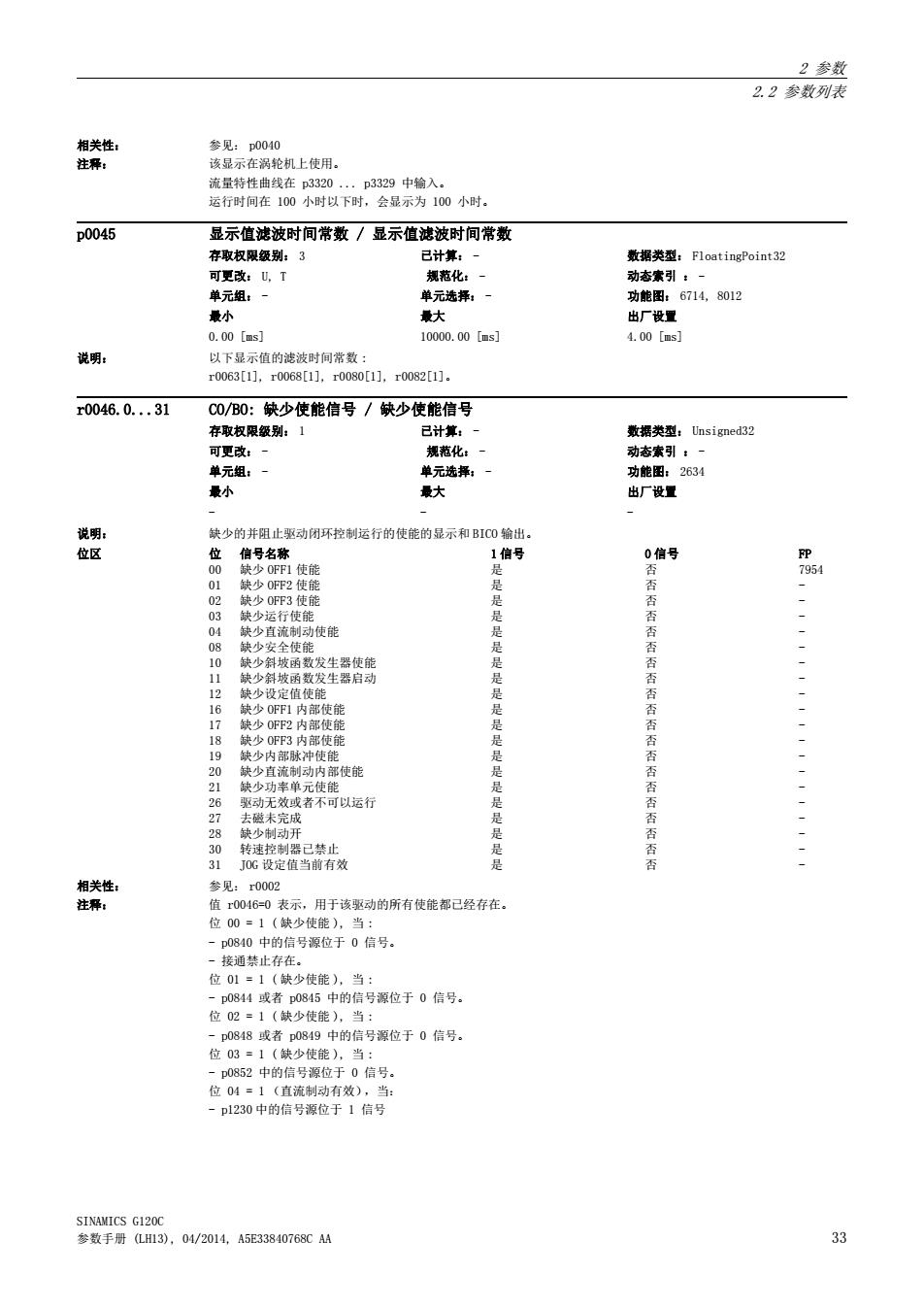

SINAMICS G120C 参数手册 (LH13), 04/2014, A5E33840768C AA 33 2 参数 2.2 参数列表 相关性： 参见： p0040 注释： 该显示在涡轮机上使用。 流量特性曲线在 p3320 ... p3329 中输入。 运行时间在 100 小时以下时，会显示为 100 小时。 说明： 以下显示值的滤波时间常数 : r0063[1], r0068[1], r0080[1], r0082[1]。 说明： 缺少的并阻止驱动闭环控制运行的使能的显示和 BICO 输出。 相关性： 参见： r0002 注释： 值 r0046=0 表示，用于该驱动的所有使能都已经存在。 位 00 = 1 ( 缺少使能 ), 当 : - p0840 中的信号源位于 0 信号。 - 接通禁止存在。 位 01 = 1 ( 缺少使能 ), 当 : - p0844 或者 p0845 中的信号源位于 0 信号。 位 02 = 1 ( 缺少使能 ), 当 : - p0848 或者 p0849 中的信号源位于 0 信号。 位 03 = 1 ( 缺少使能 ), 当 : - p0852 中的信号源位于 0 信号。 位 04 = 1 （直流制动有效），当： - p1230 中的信号源位于 1 信号 p0045 显示值滤波时间常数 / 显示值滤波时间常数 存取权限级别： 3 已计算： - 数据类型： FloatingPoint32 可更改： U, T 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： 6714, 8012 最小 最大 出厂设置 0.00 [ms] 10000.00 [ms] 4.00 [ms] r0046.0...31 CO/BO: 缺少使能信号 / 缺少使能信号 存取权限级别： 1 已计算： - 数据类型： Unsigned32 可更改： - 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： 2634 最小 最大 出厂设置 - - - 位区 位 信号名称 1 信号 0 信号 FP 00 缺少 OFF1 使能 是 否 7954 01 缺少 OFF2 使能 是 否 - 02 缺少 OFF3 使能 是 否 - 03 缺少运行使能 是 否 - 04 缺少直流制动使能 是 否 - 08 缺少安全使能 是 否 - 10 缺少斜坡函数发生器使能 是 否 - 11 缺少斜坡函数发生器启动 是 否 - 12 缺少设定值使能 是 否 - 16 缺少 OFF1 内部使能 是 否 - 17 缺少 OFF2 内部使能 是 否 - 18 缺少 OFF3 内部使能 是 否 - 19 缺少内部脉冲使能 是 否 - 20 缺少直流制动内部使能 是 否 - 21 缺少功率单元使能 是 否 - 26 驱动无效或者不可以运行 是 否 - 27 去磁未完成 是 否 - 28 缺少制动开 是 否 - 30 转速控制器已禁止 是 否 - 31 JOG 设定值当前有效 是 否 -
2参数 22参数列表 成少通过故绿安全数字量输入端的脉冲使能： 全信息。 位10=1（缺少使能），当 p1141中的信号源位于0信号. 位2速定值给定：用于0G的两个位0p105和位10p1056)具有1信号. p1142中的信号源位于0信号。 位17：1（缺少使能，当 选择调试模式000 动不行 位18=1（缺少使能）， 当 顺序控制无结束信息 -缺少内部球冲使能(06.19·0)。 位61肤少使鱼，当 动不花少能当 大 位28=1（缺少使能），当： 1(转速控制器被禁止) 磁极位置检测激活， 位 机数测激（只有在特定的步中） 指定了0c1或2的转速设定值。 r0047 电机数据检测和转速控制器优化/0tID和转速优化 存取权限领别：1 已计算： 数据类型：1 nteger6 规范化： 动态常引： 说明 该参数显示在在电机数据检测（静态检测）、转速控制器优化（旋转检测）时当前的状态 34

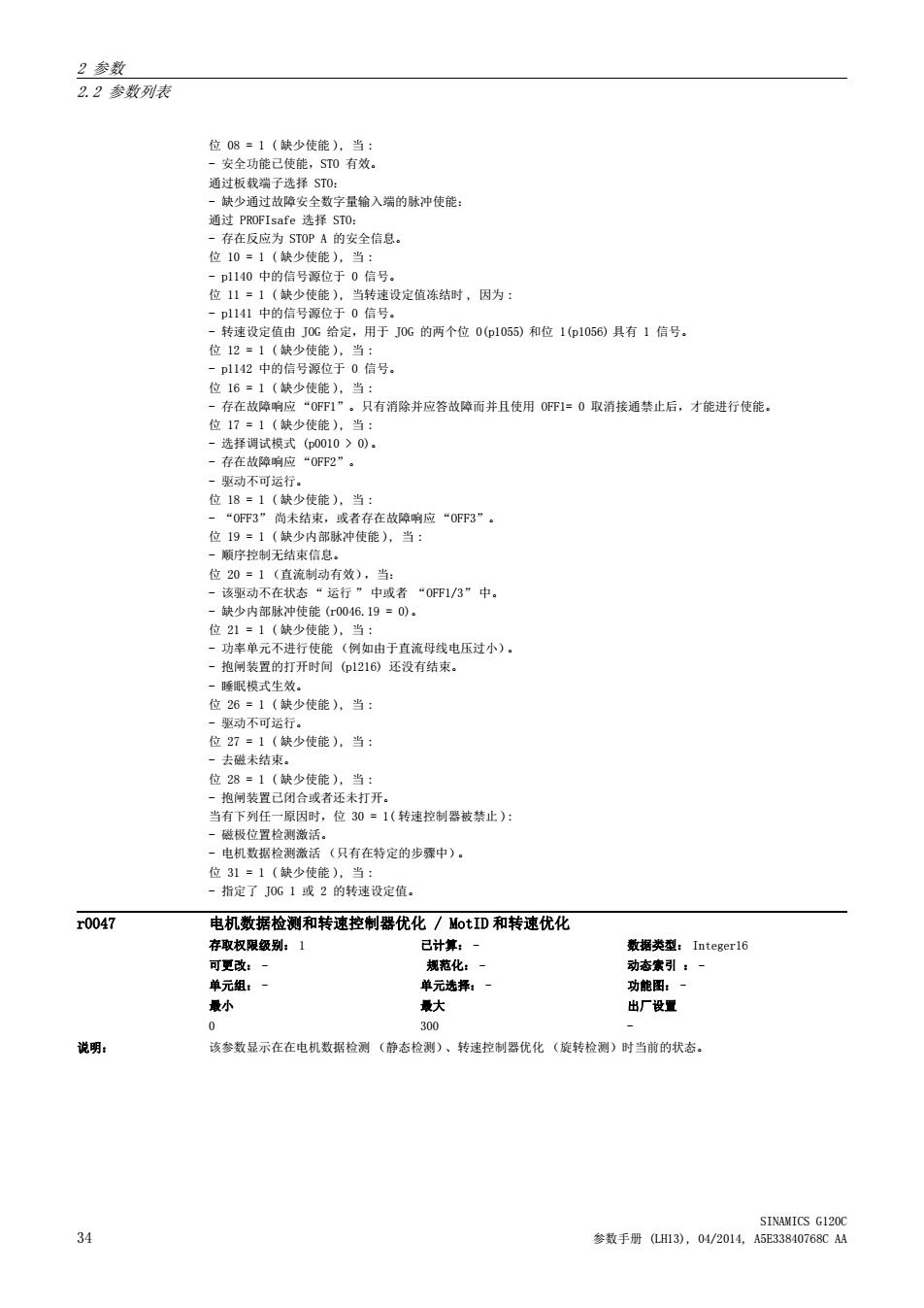

2 参数 2.2 参数列表 SINAMICS G120C 34 参数手册 (LH13), 04/2014, A5E33840768C AA 位 08 = 1 ( 缺少使能 ), 当 : - 安全功能已使能，STO 有效。 通过板载端子选择 STO： - 缺少通过故障安全数字量输入端的脉冲使能： 通过 PROFIsafe 选择 STO： - 存在反应为 STOP A 的安全信息。 位 10 = 1 ( 缺少使能 ), 当 : - p1140 中的信号源位于 0 信号。 位 11 = 1 ( 缺少使能 ), 当转速设定值冻结时 , 因为 : - p1141 中的信号源位于 0 信号。 - 转速设定值由 JOG 给定，用于 JOG 的两个位 0(p1055) 和位 1(p1056) 具有 1 信号。 位 12 = 1 ( 缺少使能 ), 当 : - p1142 中的信号源位于 0 信号。 位 16 = 1 ( 缺少使能 ), 当 : - 存在故障响应 “OFF1”。只有消除并应答故障而并且使用 OFF1= 0 取消接通禁止后，才能进行使能。 位 17 = 1 ( 缺少使能 ), 当 : - 选择调试模式 (p0010 > 0)。 - 存在故障响应 “OFF2”。 - 驱动不可运行。 位 18 = 1 ( 缺少使能 ), 当 : - “OFF3” 尚未结束，或者存在故障响应 “OFF3”。 位 19 = 1 ( 缺少内部脉冲使能 ), 当 : - 顺序控制无结束信息。 位 20 = 1 （直流制动有效），当： - 该驱动不在状态 “ 运行 ” 中或者 “OFF1/3” 中。 - 缺少内部脉冲使能 (r0046.19 = 0)。 位 21 = 1 ( 缺少使能 ), 当 : - 功率单元不进行使能 （例如由于直流母线电压过小）。 - 抱闸装置的打开时间 (p1216) 还没有结束。 - 睡眠模式生效。 位 26 = 1 ( 缺少使能 ), 当 : - 驱动不可运行。 位 27 = 1 ( 缺少使能 ), 当 : - 去磁未结束。 位 28 = 1 ( 缺少使能 ), 当 : - 抱闸装置已闭合或者还未打开。 当有下列任一原因时，位 30 = 1( 转速控制器被禁止 ): - 磁极位置检测激活。 - 电机数据检测激活 （只有在特定的步骤中）。 位 31 = 1 ( 缺少使能 ), 当 : - 指定了 JOG 1 或 2 的转速设定值。 说明： 该参数显示在在电机数据检测 （静态检测）、转速控制器优化 （旋转检测）时当前的状态。 r0047 电机数据检测和转速控制器优化 / MotID 和转速优化 存取权限级别： 1 已计算： - 数据类型： Integer16 可更改： - 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： - 最小 最大 出厂设置 0 300 -
2参数 2.2参数列表 数值： 器设置 常数 新定 电感 r0050.0..1 C0/BO:指令数据组CDS有效/指令数据组CDS有效 存取权限级别，3 可计值，了 可更改： 规范化： 单元组： 单元选择： 功能图：8560 最小 最大 出厂设置 有效的指今数据组(cm Set,5). 倍信名称 信号 ON 参见：0810.r0836 通过二进制互联输入（例如p0810)选择的指令数据组通过0烟36显示. r0051.0 C0/B0:驱动数据组DDS有效/驱动数据组DDS有效 限级别 Unsigned 单元逃择 影小 最大 出厂设置 贤 有效的动 据组(Drive Data Set,DDS) 值号 0信号 参见：p0820.r083 在选择电机数据检测和旋转检测时，会抑制驱动数据组转换。 r0052.0..15 0/B0:状态字1/状态字1 限领别 功能 小 大 出广设量 说明 模拟量耳联输出，是示状态字1。 35

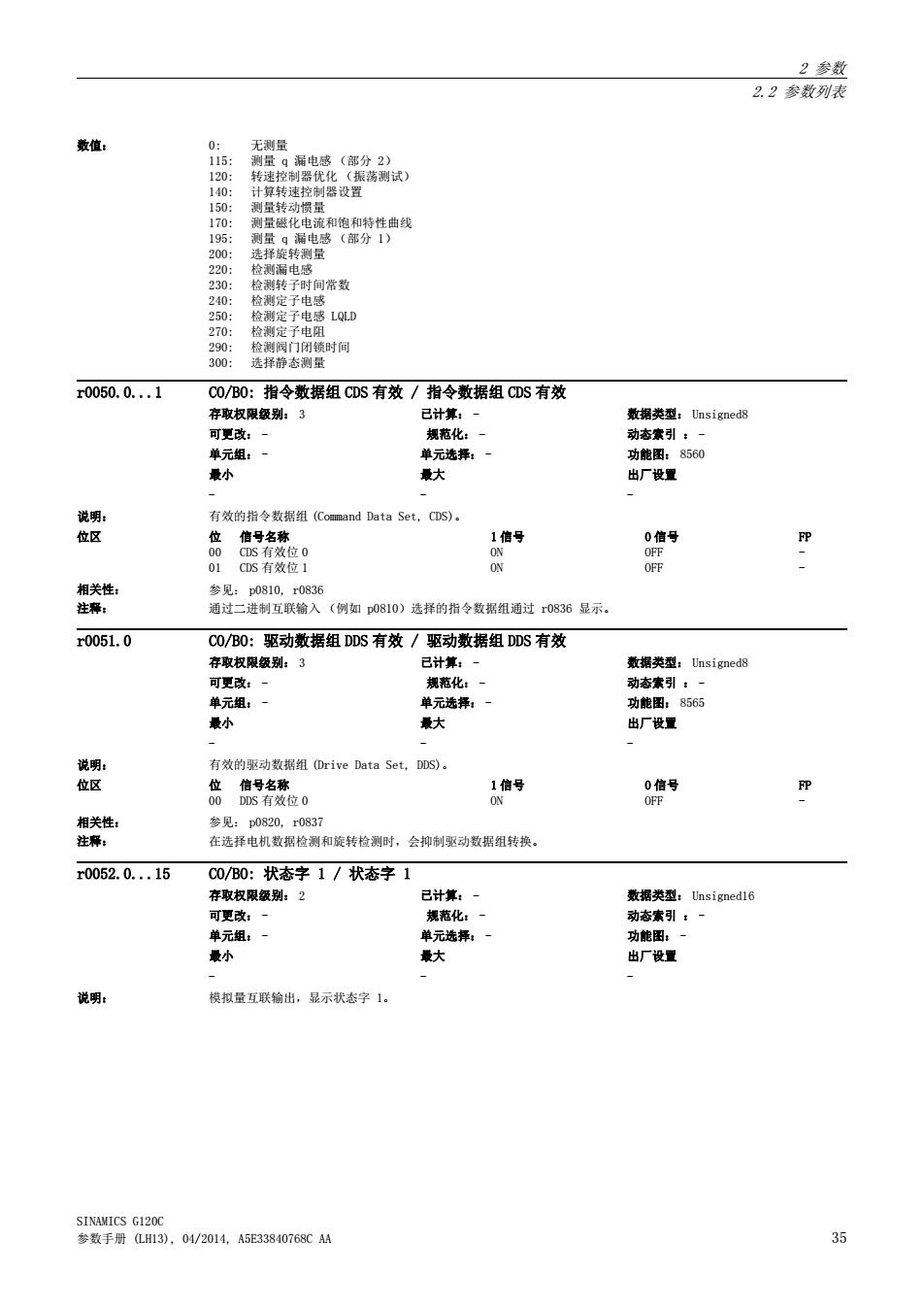

SINAMICS G120C 参数手册 (LH13), 04/2014, A5E33840768C AA 35 2 参数 2.2 参数列表 数值： 0: 无测量 115: 测量 q 漏电感 （部分 2） 120: 转速控制器优化 （振荡测试） 140: 计算转速控制器设置 150: 测量转动惯量 170: 测量磁化电流和饱和特性曲线 195: 测量 q 漏电感 （部分 1） 200: 选择旋转测量 220: 检测漏电感 230: 检测转子时间常数 240: 检测定子电感 250: 检测定子电感 LQLD 270: 检测定子电阻 290: 检测阀门闭锁时间 300: 选择静态测量 说明： 有效的指令数据组 (Command Data Set, CDS)。 相关性： 参见： p0810, r0836 注释： 通过二进制互联输入 （例如 p0810）选择的指令数据组通过 r0836 显示。 说明： 有效的驱动数据组 (Drive Data Set, DDS)。 相关性： 参见： p0820, r0837 注释： 在选择电机数据检测和旋转检测时，会抑制驱动数据组转换。 说明： 模拟量互联输出，显示状态字 1。 r0050.0...1 CO/BO: 指令数据组 CDS 有效 / 指令数据组 CDS 有效 存取权限级别： 3 已计算： - 数据类型： Unsigned8 可更改： - 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： 8560 最小 最大 出厂设置 - - - 位区 位 信号名称 1 信号 0 信号 FP 00 CDS 有效位 0 ON OFF - 01 CDS 有效位 1 ON OFF - r0051.0 CO/BO: 驱动数据组 DDS 有效 / 驱动数据组 DDS 有效 存取权限级别： 3 已计算： - 数据类型： Unsigned8 可更改： - 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： 8565 最小 最大 出厂设置 - - - 位区 位 信号名称 1 信号 0 信号 FP 00 DDS 有效位 0 ON OFF - r0052.0...15 CO/BO: 状态字 1 / 状态字 1 存取权限级别： 2 已计算： - 数据类型： Unsigned16 可更改： - 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： - 最小 最大 出厂设置 - - -
2参数 22参数列表 位区 位值骨名称 0信号 P 存在报 不转速偏 到大转速 极限 否否否否是是否否是否否是否是否是 15变器过我报警 注释 位03： 如果信号连接至数字量输出端上，则信号取反。 状态位具有以下信号源： 位00：r0899位0 位03：2139位3（线r121410,当p1210>0 位06：r099位6 2（取反） 位15：r235位15（取反） r0053.0..11 C0/B0:状态字2/状态字2 存取权限级别：2 已计算： 数据类型：Unsiedl 规范化： 最小 区 用于状态字2的显示和BI00翰出 位 号名称 FP 实际)p100(m最小 56069 实际|)=r1119(a设定】 保 - 注意 通过p20s1确定PROFIdrive状态字的信号源连接， 36 参数手册(3,04/2014

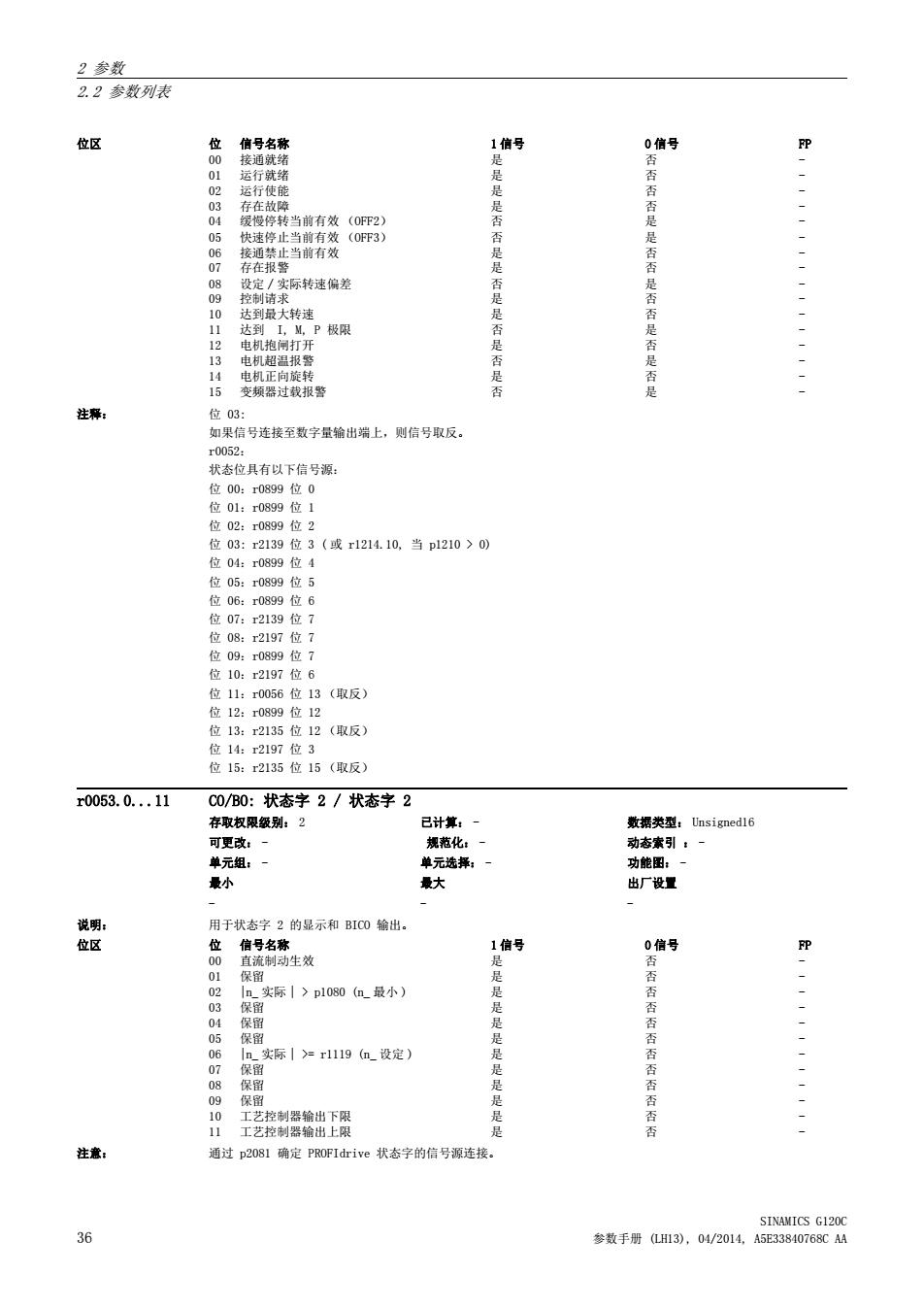

2 参数 2.2 参数列表 SINAMICS G120C 36 参数手册 (LH13), 04/2014, A5E33840768C AA 注释： 位 03: 如果信号连接至数字量输出端上，则信号取反。 r0052： 状态位具有以下信号源： 位 00：r0899 位 0 位 01：r0899 位 1 位 02：r0899 位 2 位 03: r2139 位 3 ( 或 r1214.10, 当 p1210 > 0) 位 04：r0899 位 4 位 05：r0899 位 5 位 06：r0899 位 6 位 07：r2139 位 7 位 08：r2197 位 7 位 09：r0899 位 7 位 10：r2197 位 6 位 11：r0056 位 13 （取反） 位 12：r0899 位 12 位 13：r2135 位 12 （取反） 位 14：r2197 位 3 位 15：r2135 位 15 （取反） 说明： 用于状态字 2 的显示和 BICO 输出。 注意： 通过 p2081 确定 PROFIdrive 状态字的信号源连接。 位区 位 信号名称 1 信号 0 信号 FP 00 接通就绪 是 否 - 01 运行就绪 是 否 - 02 运行使能 是 否 - 03 存在故障 是 否 - 04 缓慢停转当前有效 （OFF2） 否 是 - 05 快速停止当前有效 （OFF3） 否 是 - 06 接通禁止当前有效 是 否 - 07 存在报警 是 否 - 08 设定 / 实际转速偏差 否 是 - 09 控制请求 是 否 - 10 达到最大转速 是 否 - 11 达到 I, M, P 极限 否 是 - 12 电机抱闸打开 是 否 - 13 电机超温报警 否 是 - 14 电机正向旋转 是 否 - 15 变频器过载报警 否 是 - r0053.0...11 CO/BO: 状态字 2 / 状态字 2 存取权限级别： 2 已计算： - 数据类型： Unsigned16 可更改： - 规范化： - 动态索引 ： - 单元组： - 单元选择： - 功能图： - 最小 最大 出厂设置 - - - 位区 位 信号名称 1 信号 0 信号 FP 00 直流制动生效 是 否 - 01 保留 是 否 - 02 |n_ 实际 | > p1080 (n_ 最小 ) 是 否 - 03 保留 是 否 - 04 保留 是 否 - 05 保留 是 否 - 06 |n_ 实际 | >= r1119 (n_ 设定 ) 是 否 - 07 保留 是 否 - 08 保留 是 否 - 09 保留 是 否 - 10 工艺控制器输出下限 是 否 - 11 工艺控制器输出上限 是 否 -
