k8g91.140.50 GB 中华人民共和国国家标准 014050209 系统接地的型式及安全技术要求 Types and safety technical requirements of system earthing 2008-09-24发布 2009-08-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布
www.bzfxw.com
GB14050-2008 目次 前言…I 1范围… 41 2规范性引用文件 3术语和定义 系统接地的型式 4.1TN系统 4.2TT系统 141* 4.31T系统… 5对系统接地的安全技术要求 5,1基本要求 ””” 5.2TN系统 5.3TT系统 5,41T系统…
www.bzfxw.com
GB14050-2008 言 本标准的全部技术内容为强制性。 本标准代替GB14050-1993。 本标准与GB14050一1993相比，悠订的主要内容如下： 按照GB/T1.1进行编辑性修改，增加第2章规范性引用文件。 第3章，修改和增加如下术语和定义 3.2 外露可导电部分： 3.3外部可导电部分： 3.4保护导体（符号PE): 3.5接地导体 3.10 系统接地 3.11保护接地： 3.12总等电位联结； 3,13辅助等电位联结 51.2和51.3最后分别增加一段“总等电位联结导体必须符合GB16895.3一2004中54,1 的规定，”和“辅助等电位联结导体必须符合GB16895.3一2004中544,2的规定” 增加5，L.4“有必要时，分级安装剩余电流保护装置和火灾监拉系统，并符合GB13955规定， -5.1.8修改为：“保护导体的截面，通过引用GB16895.3一2004作出规定， -5.2.3第一段修改为： “TN系统主要由过电流保护电器提供电击防护。如果使用过电流保护电器不能满足5.2.2 的要求时，则应采用总等电位 联结或局部等电位联结措施，也可增设利余电流动作保护装置 或结合采用等电位联结措施和增设剩余电流动作保护装登等间接接触防护措施来满足要求， 一删除原附录A。 -其他编辑性修改 本标准由全国电气安全标准化技术委员会(SAC/TC25)提出。 本标准由全国电 安全标准化技术委员会归口并负责解释 本标准负责起草单位：上海电动工具研究所、机械工业北京电工技术经济研究所、广东出入境检验 检疫局技术中心，施耐德电气（中国）投资有限公司上海分公司、西门子（中国）有限公司。 本标准主要起草人：刘江、曾雁鸿、裴晓波、张萍、范一兵。 本标准所代替标准的历次版本发布情况为： GB14050-1993
www.bzfxw.com
GB14050-2008 系统接地的型式及安全技术要求 1范围 本标准规定了系统接地的型式及安全技术要求，其目的是保膝人和设备的安全。 本标准适用于系统标称电压为交流220/380V的电网。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T4776-2008电气安全术语 GB13955剩余电流动作保护装置安装和运行 GB16895.3一2004建筑物电气装置第5-54部分电气设备的选择和安装接地配置，保护导 体和保护联结导体(1EC60364-5-54:2002,IDT) 3术语和定义 下列术语和定义适用于本标准 3.1 电气装置electrical installation 为达到一个或几个特定目的的相关电气设备的组合， 32 外露可导电部分 容易触及的导电部分和显不是带电部分但在被障情况下可变为带电的部分 [GB/T4776一2008，定义3.1.10] 3.3 外部可异电部分extraneous conductive part 不是电气装置组成部分，且易引人电位（道常是地电位）的导电都分 [GB/T477 -2008,定义3.1.11] 3.4 中性导体(N)neutral conductor(symbol N) 连接到系统中性点上并能提供传输电能的导体 [GB/T4776-2008,定义3.3.3.11] 3.5 保护导体(PE)protective conductor(symbol PE) 用于在故障情况下防止电击所采用保护措施的导体 [GB/T4776-2008,定义3.3.3.10] 本标准指与下列任一部分作电气连接的导体 一外露可导电部分： 一外部可导电部分 一总接地端子或主接地导体： 1
www.bzfxw.com

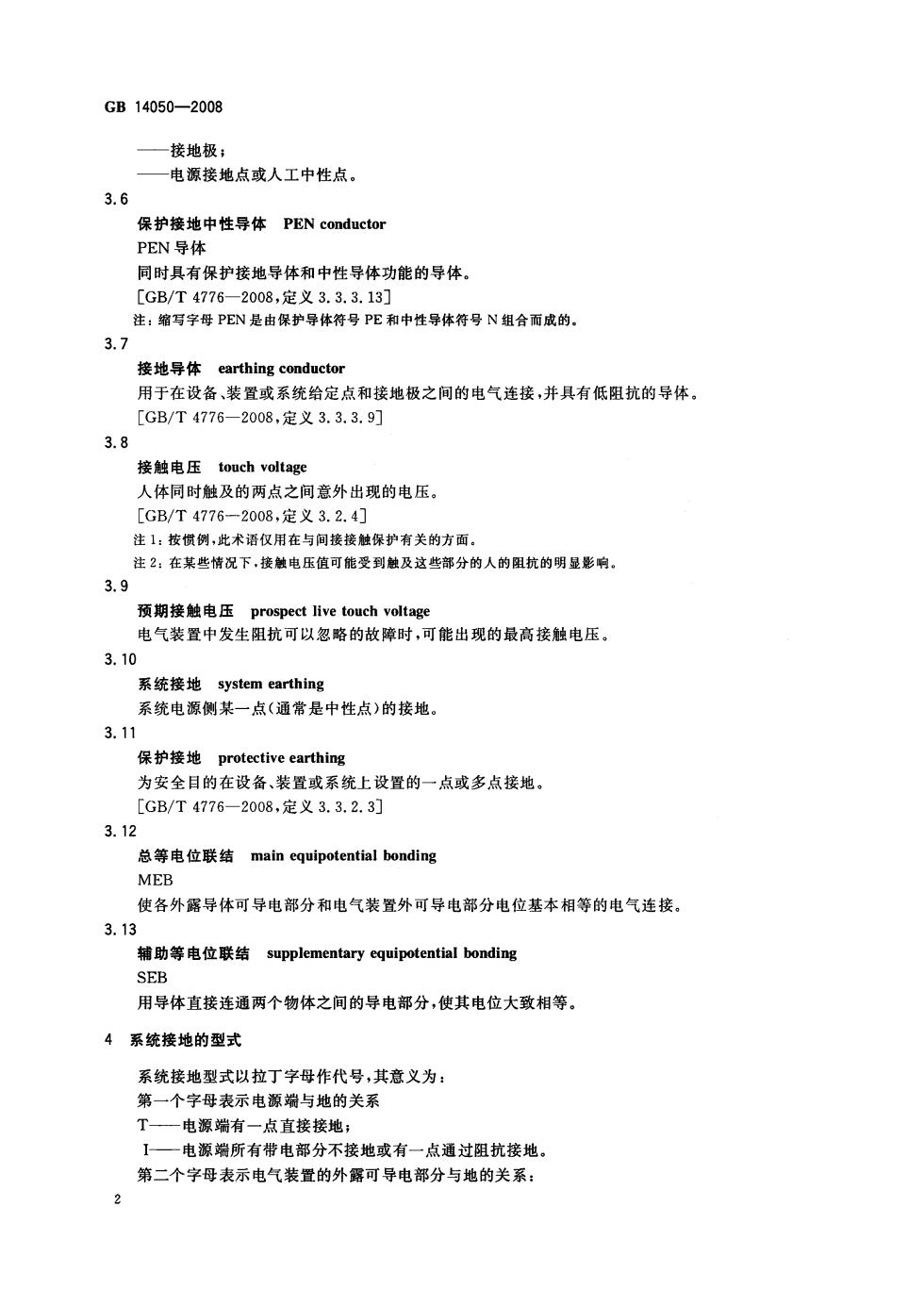

GB14050-2008 接地极 电源接地点或人工中性点。 3.6 保护接地中性导体PEN conductor PEN导体 同时具有保护接地导体和中性导体功能的导体 [GB/T4776 -2008,定义3.3.3.13] 注：缩写字母PEN是由保护导体符号PE和中性导体符号N组合而成的。 3.7 接地导体earthing conductor 用于在设备、装置或系统给定点和接地极之间的电气连接，并具有低阻抗的导体。 [GB/T4776-2008,定义3.3.3.9] 3.8 接触电压touch voltage 人体同时触及的两点之间意外出现的电压】 [GB/T4776-2008,定义3.2.4] 注1：按惯例。 间接接触保护有关的方面 注2，在某些情况下，接触电压值可能受到触及这些部分的人的阻抗的明显影响 3.9 预期接触电压prospect live touch voltage 电气装置中发生阻抗可以忽略的故障时，可能出现的最高接触电压。 3.10 系统接地 system earthing 系统电源侧某一点（通常是中性点）的接地 3.11 保护接地protectiv 为安全目的在设备、装置或系统上设置的一点或多点接地 [GB/T4776-2008,定义3.3.2.3] 3.12 总等电位联结main equipotential bonding MEB 使各外露导体可导电部分和电气装置外可导电部分电位基本相等的电气连接 3.13 辅助等电位联结supplementary equipotential bonding SER 用导体直接连通两个物体之间的导电部分，使其电位大致相等 4系统接地的型式 系统接地型式以拉丁字母作代号，其意义为： 第一个字母表示电源端与地的关系 电源端有 一点直接接地 】一电源端所有带电部分不接地或有一点通过阻抗接地。 第二个字母表示电气装置的外露可导电部分与地的关系： 2
