M 漫谈测试技术 业 亲束2黄大学 来 Guangdong University of Technology 确定性信号 非周期信号 >不会重复出现的信号。如：x()=sin()+sin(√2t) 1500 -1500 准周期信号 0.121094 >瞬态信号：持续时间有限的信号，如单摆、弹簧等振动 x(t)=eBt·Asin(2rft) 2000 瞬态信号 -2000
漫谈测试技术 准周期信号 确定性信号——非周期信号 不会重复出现的信号。如：x(t) = sin(t)+sin(√2t) 瞬态信号 瞬态信号:持续时间有限的信号，如单摆、弹簧等振动 x(t)= e -Bt ·Asin(2πft)
w 漫谈测试枝术 业 亲束2黄大学 是人 Guangdong University of Technology 瞬变信号 单摆 弹簧振子
漫谈测试技术 瞬变信号 单摆 弹簧振子
漫谈测试技术 亲束2黄大学 A5U行 Guangdong University of Technology 随机信号（非确定性信号） >不能用数学式描述，其幅值、相位变化不可预知， 所描述物理现象是一种随机过程。符合统计规律。 噪声信号（非平稳） 0.04 统计特性变异 噪声信号（平稳） (S) 0.04 >随机信号无处不在：讲课环境的噪声、个人情绪的波动、习 惯事件中的偏差、工厂加工产品的互换性
漫谈测试技术 随机信号(非确定性信号) 不能用数学式描述，其幅值、相位变化不可预知， 所描述物理现象是一种随机过程。 符合统计规律。 噪声信号(平稳) 噪声信号(非平稳) 统计特性变异 随机信号无处不在：讲课环境的噪声、个人情绪的波动、习 惯事件中的偏差、工厂加工产品的互换性
进 漫谈测试技术 业 亲束2黄大学 表球 Guangdong University of Technology 1.2.2连续时间信号与离散时间信号 ■按照独立变量时间取值是否连续来划分。 模拟信号 连续信号 量化信号 信号 采样信号 离散信号 数字信号 >连续时间信号：在所有时间点上有定义。连续时间信号 通常和模拟信号等同概念使用。 模拟信号：幅值连续 量化信号：幅值不连续
漫谈测试技术 1.2.2 连续时间信号与离散时间信号 按照独立变量时间取值是否连续来划分。 模拟信号：幅值连续 量化信号：幅值不连续 模拟信号 连续信号 量化信号 信号 采样信号 离散信号 数字信号 连续时间信号:在所有时间点上有定义。连续时间信号 通常和模拟信号等同概念使用

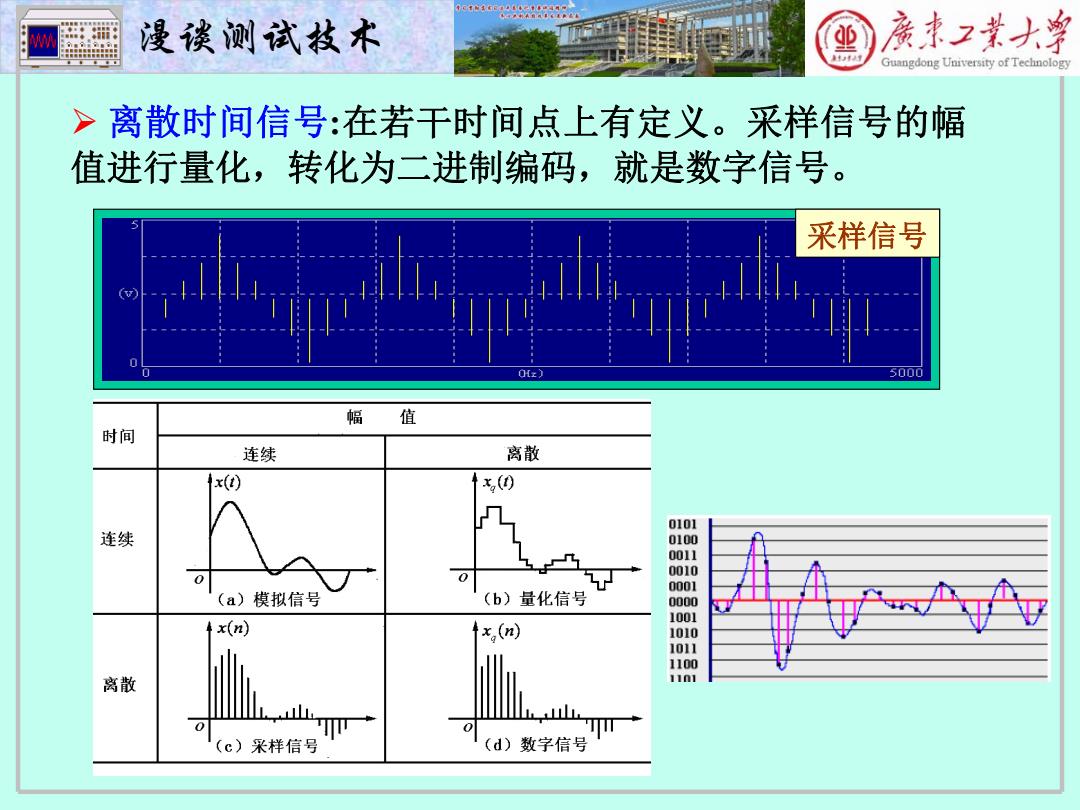

漫谈测试技术 业 亲束2黄大学 A Guangdong University of Technology >离散时间信号：在若干时间点上有定义。采样信号的幅 值进行量化，转化为二进制编码，就是数字信号。 采样信号 5000 幅值 时间 连续 离散 x() 10 0101 连续 0 (a)模拟信号 (b)量化信号 0000 4 x(n) x,(n) 离散 11 LL (c)采样信号 (d)数字信号
漫谈测试技术 离散时间信号:在若干时间点上有定义。采样信号的幅 值进行量化，转化为二进制编码，就是数字信号。 采样信号
