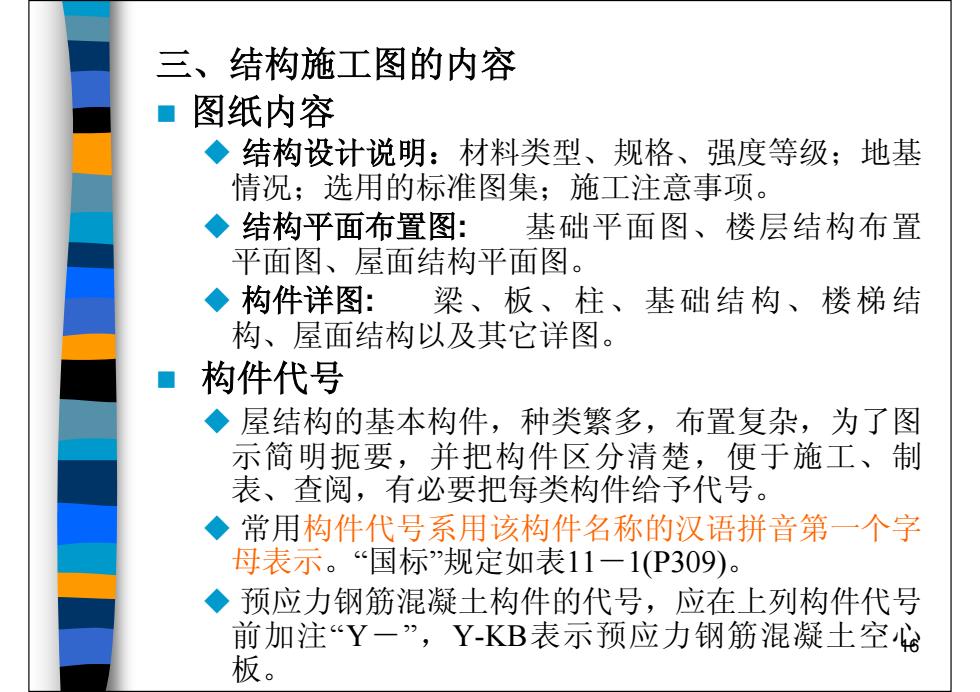

三、结构施工图的内容 ■图纸内容 ◆结构设计说明：材料类型、规格、 强度等级；地基 情况；选用的标准图集；施工注意事项。 ◆结构平面布置图： 基础平面图、楼层结构布置 平面图、屋面结构平面图。 ◆构件详图： 梁、板、柱、基础结构、楼梯结 构、屋面结构以及其它详图。 ◆ 构件代号 ◆屋结构的基本构件，种类繁多，布置复杂，为了图 示简明扼要，并把构件区分清楚，便于施工、制 表、查阅，有必要把每类构件给予代号。 常用构件代号系用该构件名称的汉语拼音第一个字 母表示。“国标”规定如表11一1(P309)。 预应力钢筋混凝土构件的代号，应在上列构件代号 前加注Y一”，Y-KB表示预应力钢筋混凝土空
16 三、结构施工图的内容 图纸内容 结构设计说明：材料类型、规格、强度等级；地基 情况；选用的标准图集；施工注意事项。 结构平面布置图: 基础平面图、楼层结构布置 平面图、屋面结构平面图。 构件详图: 梁、板、柱、基础结构、楼梯结 构、屋面结构以及其它详图。 构件代号 屋结构的基本构件，种类繁多，布置复杂，为了图 示简明扼要，并把构件区分清楚，便于施工、制 表、查阅，有必要把每类构件给予代号。 常用构件代号系用该构件名称的汉语拼音第一个字 母表示 。 “国标 ”规定如表11 －1(P309) 。 预应力钢筋混凝土构件的代号，应在上列构件代号 前加注“Y － ” ，Y-KB表示预应力钢筋混凝土空心 板

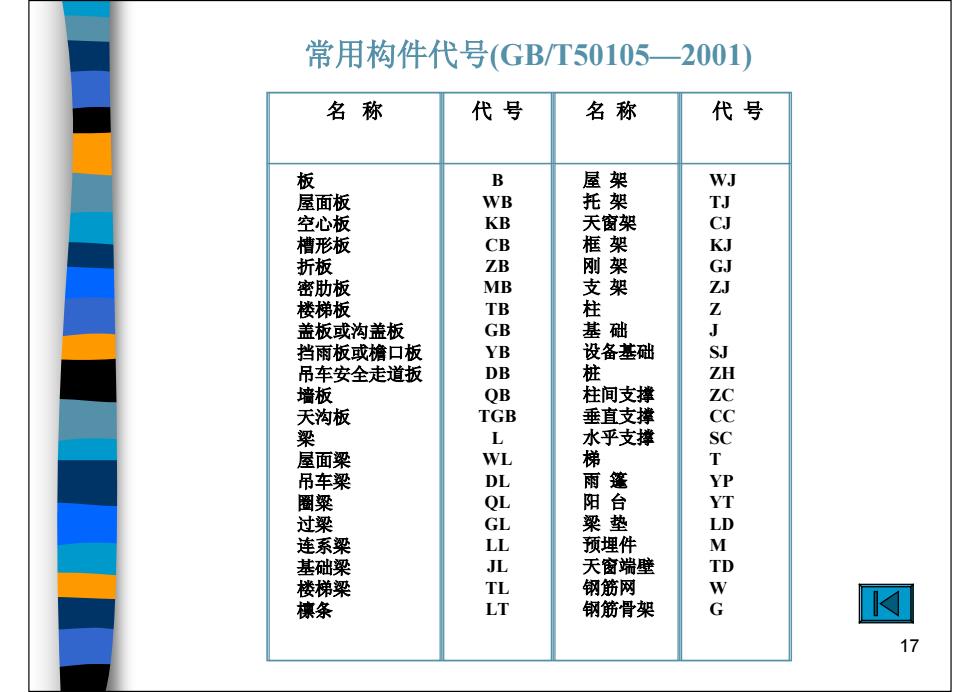

常用构件代号(GB/T50105一2001) 名称 代号 名称 代号 板 B WJ 面板 WB 空心板 槽形板 折板 密肋板 楼梯板 架架架础 盖板或沟盖板 挡雨板或檐口板 吊车安全走道扳 香 墙板 天沟板 垂直支撑 L 水乎支撑 屋面梁 吊车梁 DL 圈粱 过梁 会安座奏代 篷台垫 连系梁 基础梁 天窗端壁 楼梯梁 钢筋网 檩条 钢筋骨架 17
17 名 称 代 号 名 称 代 号 板 屋面板 空心板 槽形板 折板 密肋板 楼梯板 盖板或沟盖板 挡雨板或檐口板 吊车安全走道扳 墙板 天沟板 梁 屋面梁 吊车梁 圈粱 过梁 连系梁 基础梁 楼梯梁 檩条 B WB KB CB ZB MB TB GB YB DB QB TGB L WL DL QL GL LL JL TL LT 屋 架 托 架 天窗架 框 架 刚 架 支 架 柱 基 础 设备基础 桩 柱间支撑 垂直支撑 水乎支撑 梯 雨 篷 阳 台 梁 垫 预埋件 天窗端壁 钢筋网 钢筋骨架 WJ TJ CJ KJ GJ ZJ Z J SJ ZH ZC CC SC T YP YT LD M TD W G 常用构件代号(GB/T50105—2001)

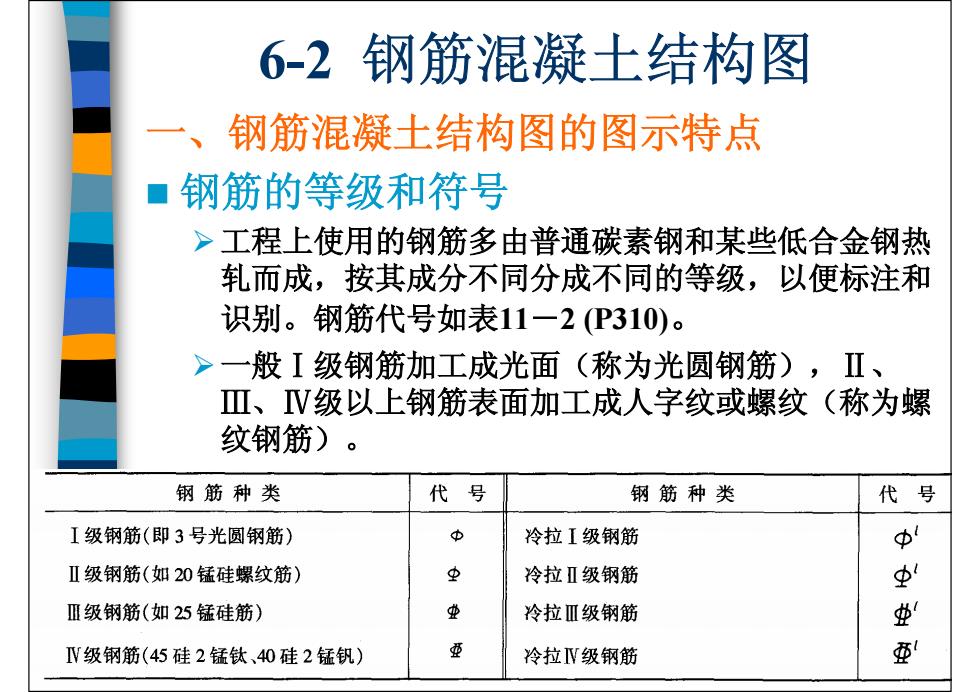

6-2钢筋混凝土结构图 一、钢筋混凝土结构图的图示特点 ■ 钢筋的等级和符号 >工程上使用的钢筋多由普通碳素钢和某些低合金钢热 轧而成，按其成分不同分成不同的等级，以便标注和 识别。钢筋代号如表11一2(P310)。 >一般I级钢筋加工成光面（称为光圆钢筋），Ⅱ、 Ⅲ、V级以上钢筋表面加工成人字纹或螺纹（称为螺 纹钢筋)。 钢筋种类 代号 钢筋种类 代号 I级钢筋（即3号光圆钢筋）》 中 冷拉I级钢筋 中 Ⅱ级钢筋（如20锰硅螺纹筋） 中 冷拉Ⅱ级钢筋 φ Ⅲ级钢筋（如25锰硅筋） 业 冷拉Ⅲ级钢筋 IV级钢筋(45硅2锰钛、40硅2锰钒) 冷拉Ⅳ级钢筋
18 6-2 钢筋混凝土结构图 一、钢筋混凝土结构图的图示特点 钢筋的等级和符号 ¾工程上使用的钢筋多由普通碳素钢和某些低合金钢热 轧而成，按其成分不同分成不同的等级，以便标注和 识别。钢筋代号如表11－2 (P310)。 ¾一般Ⅰ级钢筋加工成光面（称为光圆钢筋），Ⅱ、 Ⅲ、Ⅳ级以上钢筋表面加工成人字纹或螺纹（称为螺 纹钢筋）

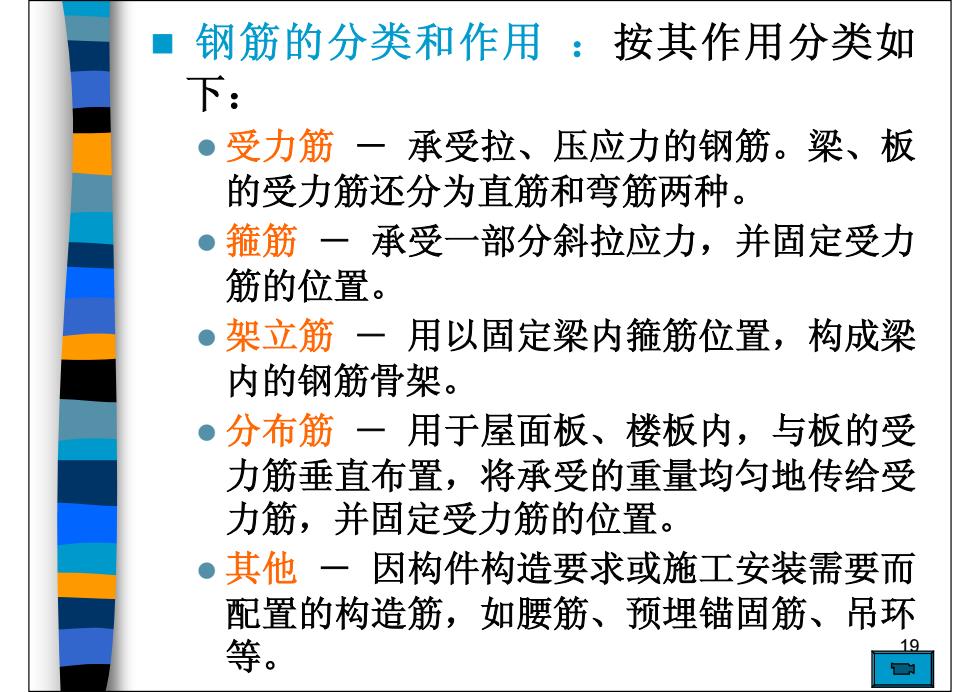

钢筋的分类和作用：按其作用分类如 下： ●受力筋 一承受拉、压应力的钢筋。梁、板 的受力筋还分为直筋和弯筋两种。 ●箍筋一承受一部分斜拉应力，并固定受力 筋的位置。 ●架立筋一用以固定梁内箍筋位置，构成梁 内的钢筋骨架。 ●分布筋一用于屋面板、楼板内，与板的受 力筋垂直布置，将承受的重量均匀地传给受 力筋，并固定受力筋的位置。 。其他一因构件构造要求或施工安装需要而 配置的构造筋，如腰筋、预埋锚固筋、吊环 等。 19
19 钢筋的分类和作用 ：按其作用分类如 下： z 受力筋 ― 承受拉、压应力的钢筋。梁、板 的受力筋还分为直筋和弯筋两种。 z 箍筋 ― 承受一部分斜拉应力，并固定受力 筋的位置。 z 架立筋 ― 用以固定梁内箍筋位置，构成梁 内的钢筋骨架。 z 分布筋 ― 用于屋面板、楼板内，与板的受 力筋垂直布置，将承受的重量均匀地传给受 力筋，并固定受力筋的位置。 z 其他 ― 因构件构造要求或施工安装需要而 配置的构造筋，如腰筋、预埋锚固筋、吊环 等

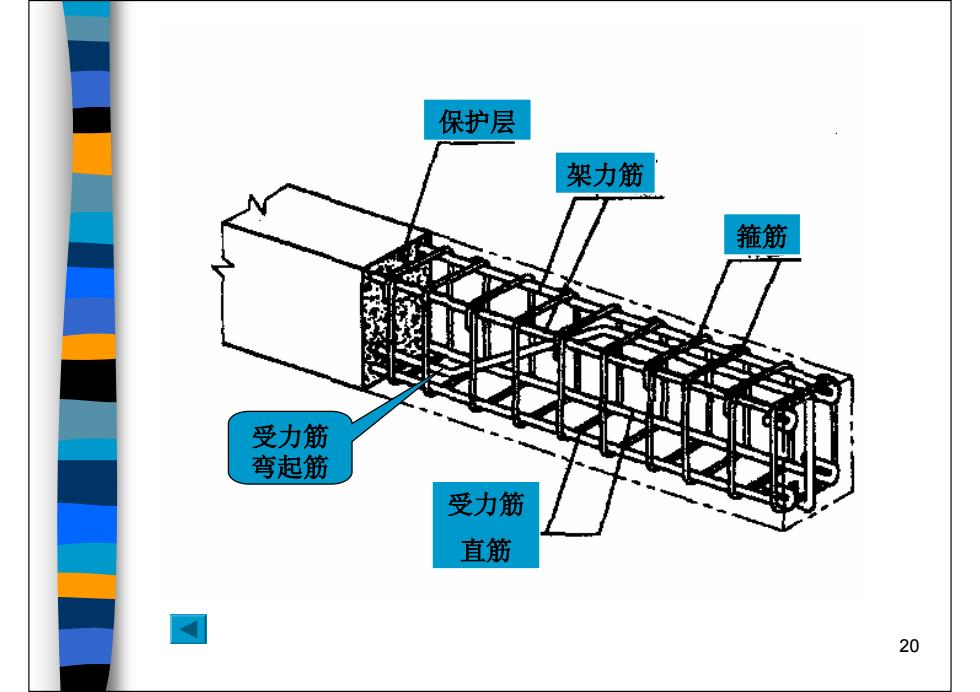

保护层 架力筋 箍筋 受力筋 弯起筋 受力筋 直筋 20
20 保护层 架力筋 箍筋 受力筋 直筋 受力筋 弯起筋
