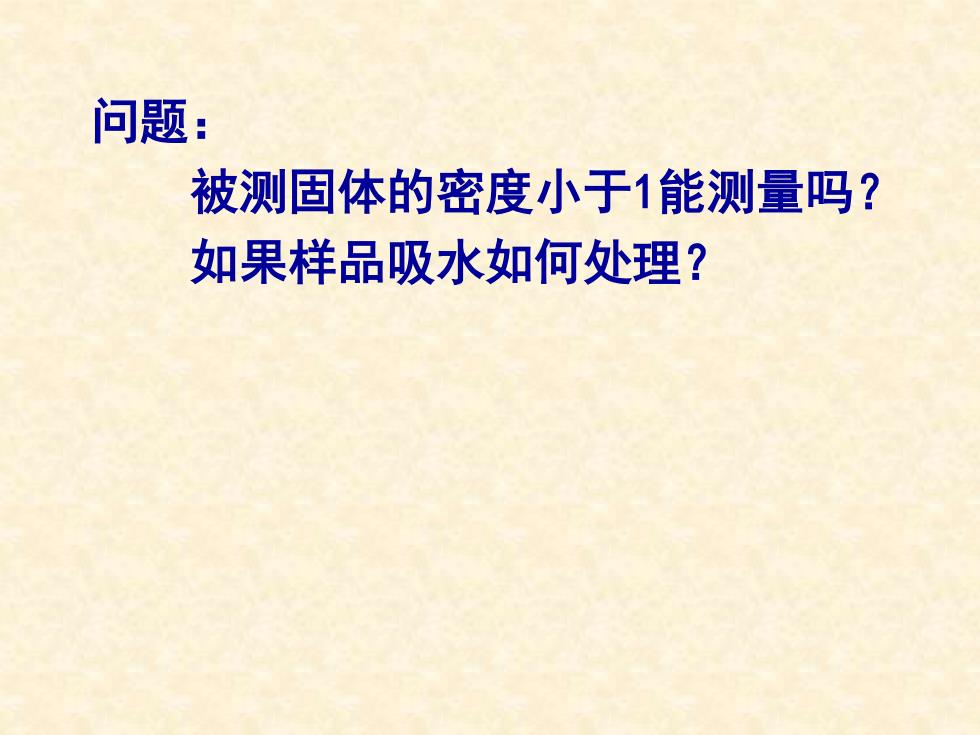

问题： 被测固体的密度小于1能测量吗？ 如果样品吸水如何处理？
问题： 被测固体的密度小于1能测量吗？ 如果样品吸水如何处理？
二、 硬件电路设计 打印机 称重 传感器 放大器 AD 单片机系统 示器 健盘 密度仪组成框图
二、硬件电路设计 密度仪组成框图
1、传感器设计 R凸R 4十凸4 金 R汁凸R: 4-凸R Tal 应变片压阻电桥
1、传感器设计 应变片压阻电桥
若R1=R3=R2=R4FR;△R=△R2=△R3=△R4F△R 则UO1=E△R/R=KP 式中：K一重力到电压的转换系数； P一电阻传感器所受到的重力； Uo1一传感器桥路输出电压； E一电桥电源电压。 对应0-450克的重量范围， 本传感器的输出电压0-10mv
若R1 =R3 =R2 =R4=R；ΔR1=ΔR2=ΔR3=ΔR4=ΔR 则 U01 = EΔR/R = KP 式中：K—重力到电压的转换系数； P—电阻传感器所受到的重力； U01—传感器桥路输出电压； E—电桥电源电压。 对应0-450克的重量范围， 本传感器的输出电压0-10mv

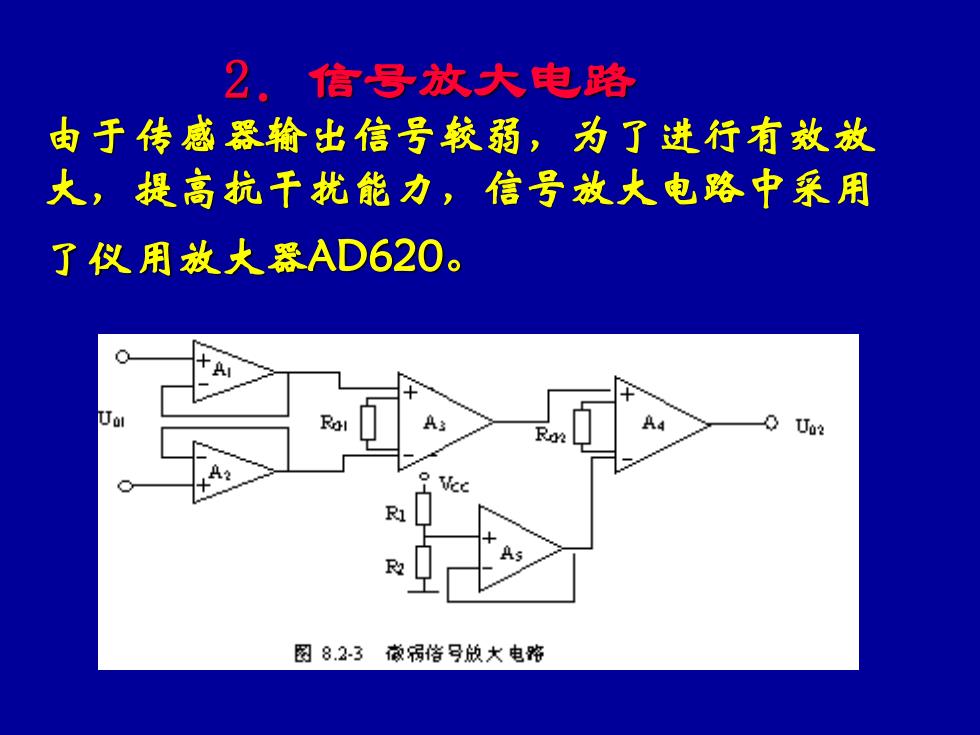

2,信号放大电路 由于传感器输出信号较弱，为了进行有效放 大，提高抗干扰能力，信号放大电路中采用 了仪用放大器AD620。 0 Uo? 图8.23微病倍号放大电路
2．信号放大电路 由于传感器输出信号较弱，为了进行有效放 大，提高抗干扰能力，信号放大电路中采用 了仪用放大器AD620
