渲染 文学艺术学院
渲染 文学艺术学院

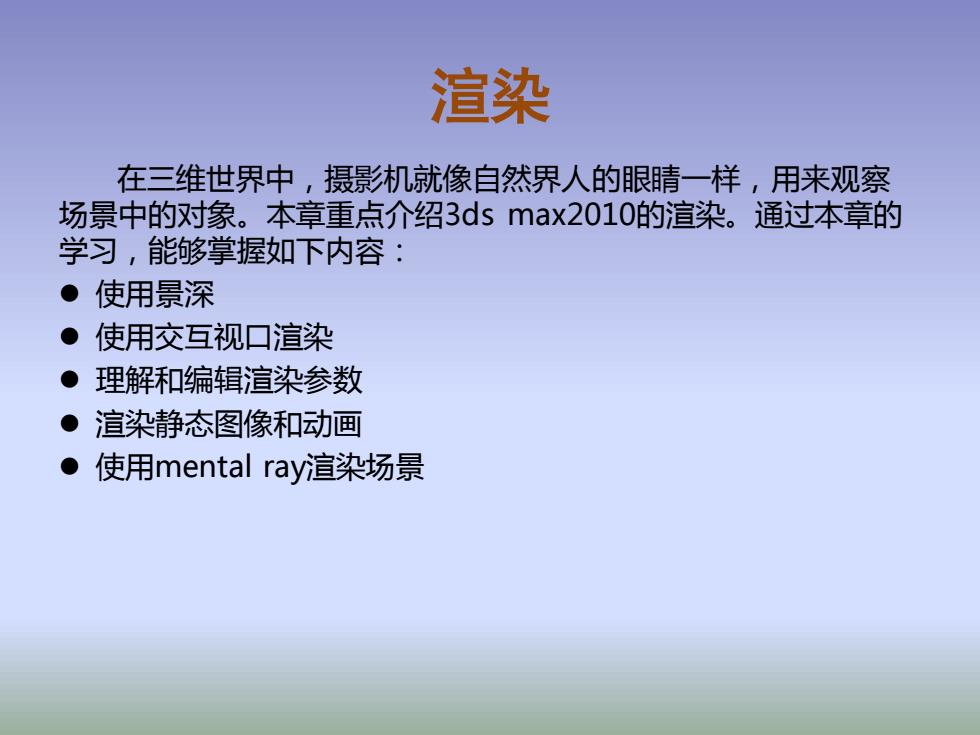

渲染 在三维世界中，摄影机就像自然界人的眼睛一样，用来观察 场景中的对象。本章重点介绍3 ds max.2010的渲染。通过本章的 学习，能够掌握如下内容： ●使用景深 ●使用交互视口渲染 ·理解和编辑渲染参数 ●渲染静态图像和动画 ●使用mental ray渲染场景
渲染 在三维世界中，摄影机就像自然界人的眼睛一样，用来观察 场景中的对象。本章重点介绍3ds max2010的渲染。通过本章的 学习，能够掌握如下内容： ⚫ 使用景深 ⚫ 使用交互视口渲染 ⚫ 理解和编辑渲染参数 ⚫ 渲染静态图像和动画 ⚫ 使用mental ray渲染场景

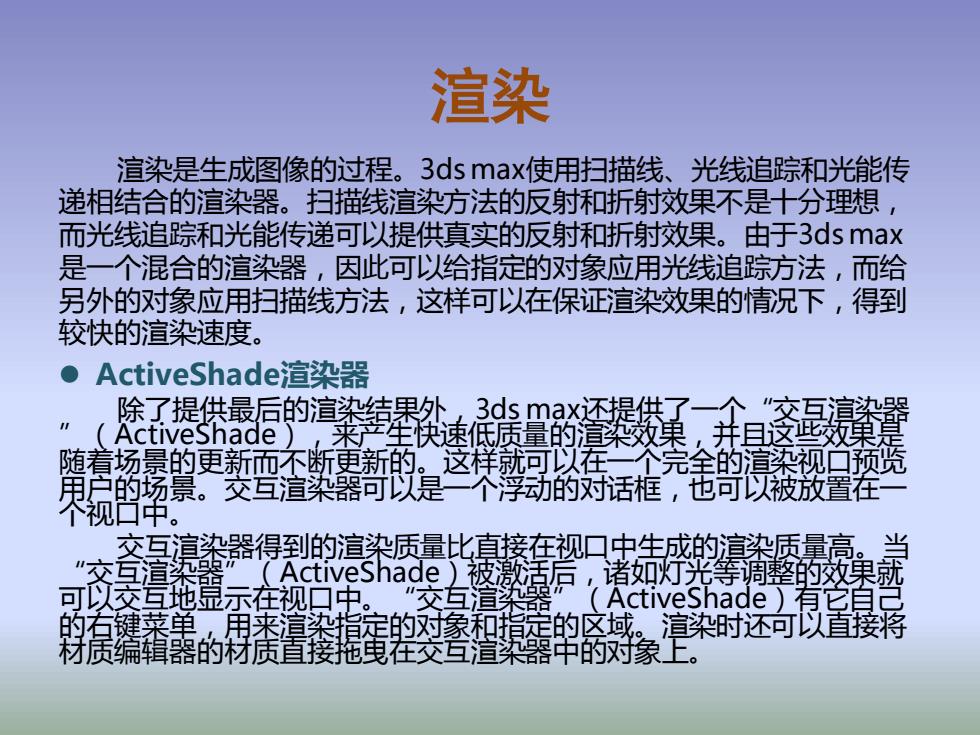

渲染 渲染是生成图像的过程。3 ds max使用扫描线、光线追踪和光能传 递相结合的渲染器。扫描线渲染方法的反射和折射效果不是十分理想， 而光线追踪和光能传递可以提供真实的反射和折射效果。由于3 ds max 是一个混合的渲染器，因此可以给指定的对象应用光线追踪方法，而给 另外的对象应用扫描线方法，这样可以在保证渲染效果的情况下，得到 较快的渲染速度。 ●ActiveShadei渲染器 提的羚4攀蜒井翼 ActiveShade 随着场最的更新而还断更新丽。这样就可菏以在二个完全的柔视口预晓 用疗的场凛。交宣渲染器可以是二个浮动的对话框，也可以被微置在一 含夏警得的浪关寡接奢只先2淳亮当 个视口中。 中，。精香 可以交豆地显示在视口中。 (ActiveShade)有它自己 的有键菜单，用来染指定的对像和指定的区域。渲染时还可以直接将 籽质篇辑蒸的材质置接挹萸在茭置遣塞中的对像上
渲染是生成图像的过程。3ds max使用扫描线、光线追踪和光能传 递相结合的渲染器。扫描线渲染方法的反射和折射效果不是十分理想， 而光线追踪和光能传递可以提供真实的反射和折射效果。由于3ds max 是一个混合的渲染器，因此可以给指定的对象应用光线追踪方法，而给 另外的对象应用扫描线方法，这样可以在保证渲染效果的情况下，得到 较快的渲染速度。 ⚫ ActiveShade渲染器 除了提供最后的渲染结果外，3ds max还提供了一个“交互渲染器 ”（ActiveShade），来产生快速低质量的渲染效果，并且这些效果是 随着场景的更新而不断更新的。这样就可以在一个完全的渲染视口预览 用户的场景。交互渲染器可以是一个浮动的对话框，也可以被放置在一 个视口中。 交互渲染器得到的渲染质量比直接在视口中生成的渲染质量高。当 “交互渲染器”（ActiveShade）被激活后，诸如灯光等调整的效果就 可以交互地显示在视口中。“交互渲染器”（ActiveShade）有它自己 的右键菜单，用来渲染指定的对象和指定的区域。渲染时还可以直接将 材质编辑器的材质直接拖曳在交互渲染器中的对象上。 渲染
渲染 ●Render Scenei对话框 公用参数(Common parameters)卷展栏 单帧(Single):渲染当前帧； 活动时间段(Active Time Segment):渲染轨迹栏中指定的帧范围； 范围(Range):指定渲染的起始和结束帧； 帧(Frames):指定渲染一些不连续的帧，帧与帧之间用逗号隔开； 每N帧(Every Nth Frame):使渲染器按设定的间隔渲染帧 输出大小(Output Size):"输出大小”(Output Size)区域可以使用户 控制最后渲染图像的大小和比例。 选项(Options):这个区域包含8个复选框用来激活不同的渲染选项。 高级光照(Advanced Lighting):该区域有两个复选框来设定是否渲染高级光照效果， 以及什么时候计算高级光照效果 渲染输出(Render Output):它用来设置渲染输出文件的位置
⚫ Render Scene对话框 公用参数（Common parameters）卷展栏 单帧（Single）：渲染当前帧； 活动时间段（Active Time Segment）：渲染轨迹栏中指定的帧范围； 范围（Range）：指定渲染的起始和结束帧； 帧（Frames）：指定渲染一些不连续的帧，帧与帧之间用逗号隔开； 每N帧（Every Nth Frame）：使渲染器按设定的间隔渲染帧 输出大小（Output Size）：“输出大小”（Output Size）区域可以使用户 控制最后渲染图像的大小和比例。 选项（Options）：这个区域包含8个复选框用来激活不同的渲染选项。 高级光照（Advanced Lighting）：该区域有两个复选框来设定是否渲染高级光照效果， 以及什么时候计算高级光照效果。 渲染输出（Render Output）：它用来设置渲染输出文件的位置 渲染
渲染 ●“电子邮件通知”（Email Notification)卷展栏 ● “脚本”（Scripts)卷展栏 “"指定渲染器”(Assign Renderer)卷展栏 ●Render Elementsi面板 添加(Add)按钮：该按钮用来增加渲染元素，单击该按钮后出现 Render Elments>对话框。用户可以在这个对话框增加渲染元素。 合并(Merge)按钮：该按钮用来从其它MAX文件中合并文件。 删除(Delete)按钮：删除选择的元素。 激活元素：当关闭这个复选框后，将不渲染相应的渲染元素。 显示元素：当复选该复选框后，在屏幕上显示每个渲染的元素。 ●选定区域参数(Selected Element Parameters)区域 ●输出到-combustion(Output to combustion)
⚫ “电子邮件通知”（Email Notification）卷展栏 ⚫ “脚本”（Scripts）卷展栏 ⚫ “指定渲染器”（Assign Renderer）卷展栏 ⚫ Render Elements面板 添加（Add）按钮：该按钮用来增加渲染元素，单击该按钮后出现 Render Elments对话框。用户可以在这个对话框增加渲染元素。 合并（Merge）按钮：该按钮用来从其它MAX文件中合并文件。 删除（Delete）按钮：删除选择的元素。 激活元素：当关闭这个复选框后，将不渲染相应的渲染元素。 显示元素：当复选该复选框后，在屏幕上显示每个渲染的元素。 ⚫ 选定区域参数（Selected Element Parameters）区域 ⚫ 输出到-combustion (Output to combustion) 渲染
