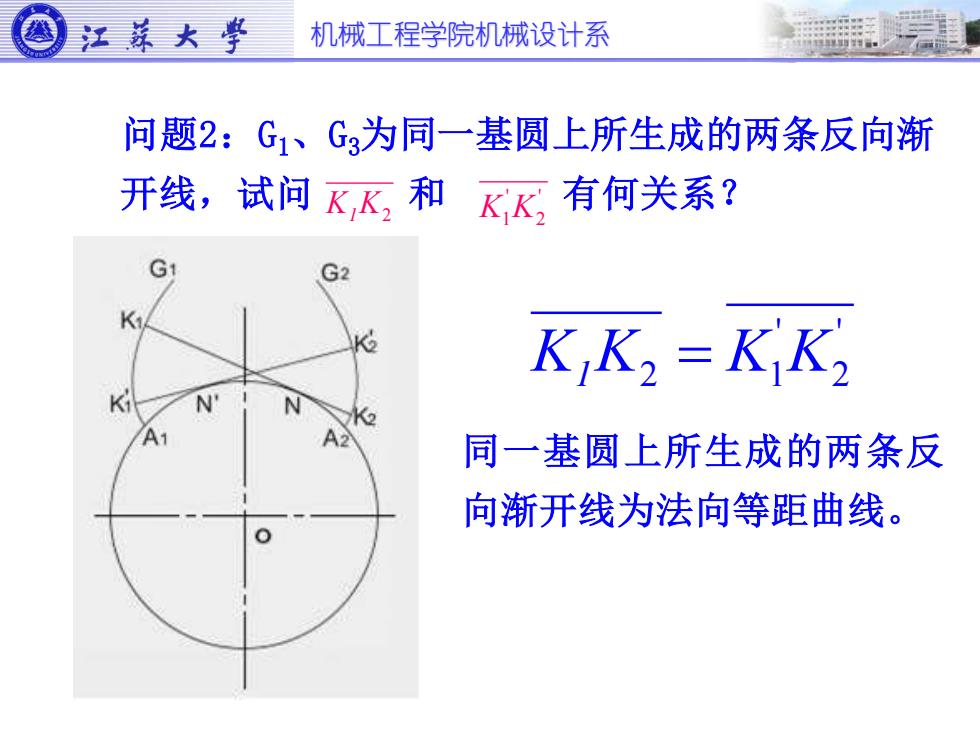

机械工程学院机械设计系 问题2：G1、G3为同一基圆上所生成的两条反向渐 开线，试问 K1 K2 和 K1 ' K2 ' 有何关系？ ' 2 ' K1 K2 = K1 K 同一基圆上所生成的两条反 向渐开线为法向等距曲线
机械工程学院机械设计系 问题2：G1、G3为同一基圆上所生成的两条反向渐 开线，试问 K1 K2 和 K1 ' K2 ' 有何关系？ ' 2 ' K1 K2 = K1 K 同一基圆上所生成的两条反 向渐开线为法向等距曲线

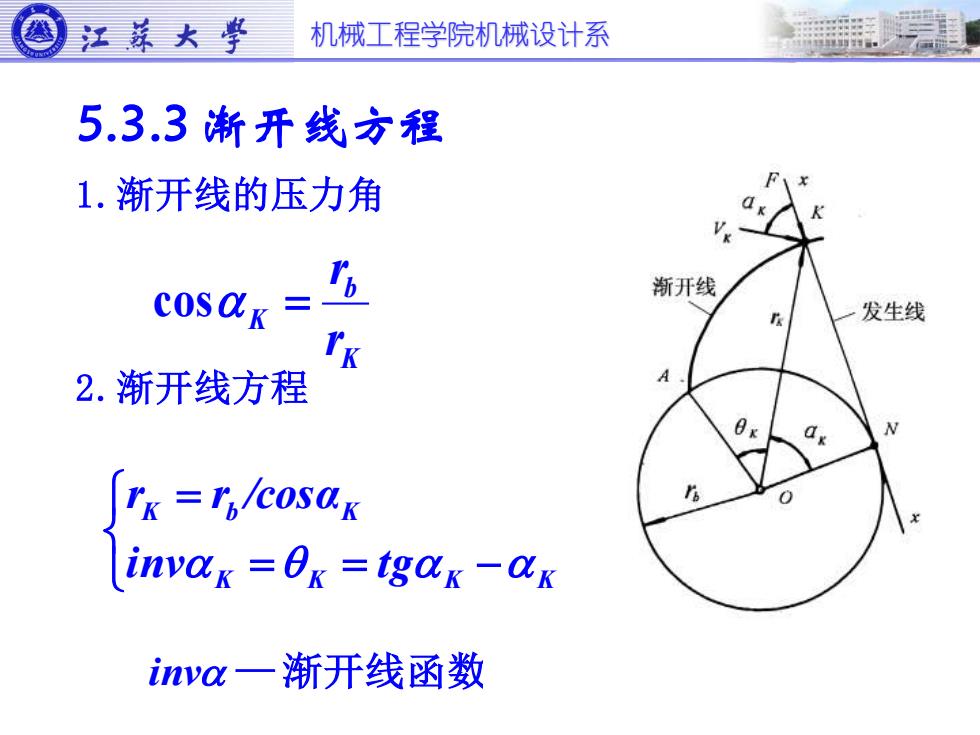

机械工程学院机械设计系 5.3.3 渐开线方程 1.渐开线的压力角 2.渐开线方程 = = − = K K K K K b K inv t g r r /cosα inv —渐开线函数 K b K r r cos =
机械工程学院机械设计系 5.3.3 渐开线方程 1.渐开线的压力角 2.渐开线方程 = = − = K K K K K b K inv t g r r /cosα inv —渐开线函数 K b K r r cos =

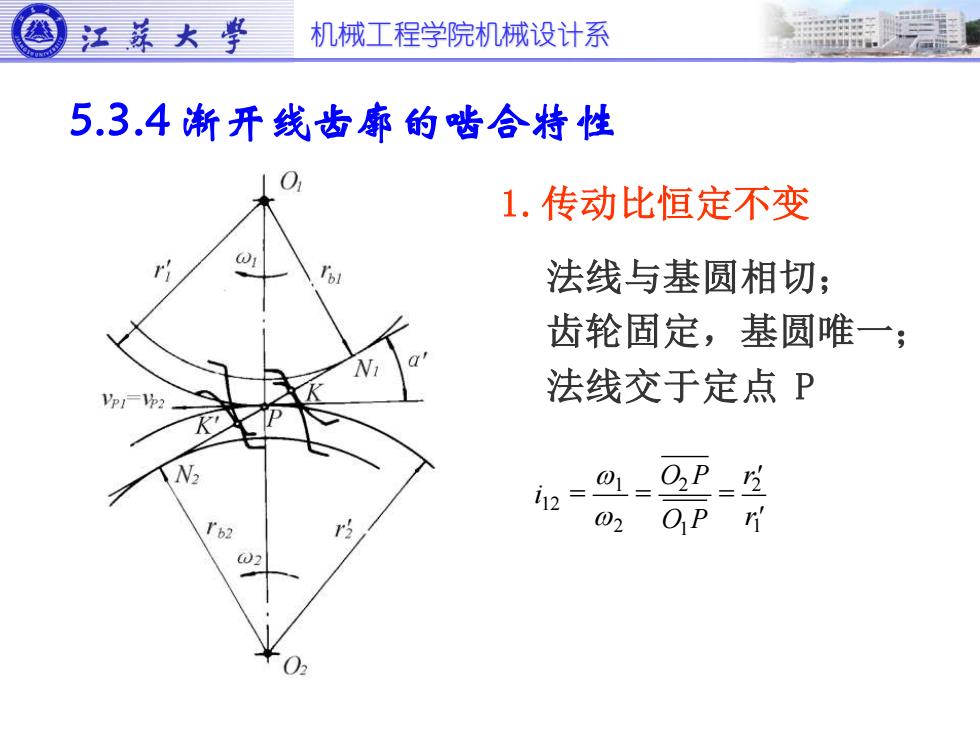

机械工程学院机械设计系 法线与基圆相切； 齿轮固定，基圆唯一； 法线交于定点 P 5.3.4 渐开线齿廓的啮合特性 i O P O P r r 12 1 2 2 1 2 1 = = = 1.传动比恒定不变
机械工程学院机械设计系 法线与基圆相切； 齿轮固定，基圆唯一； 法线交于定点 P 5.3.4 渐开线齿廓的啮合特性 i O P O P r r 12 1 2 2 1 2 1 = = = 1.传动比恒定不变

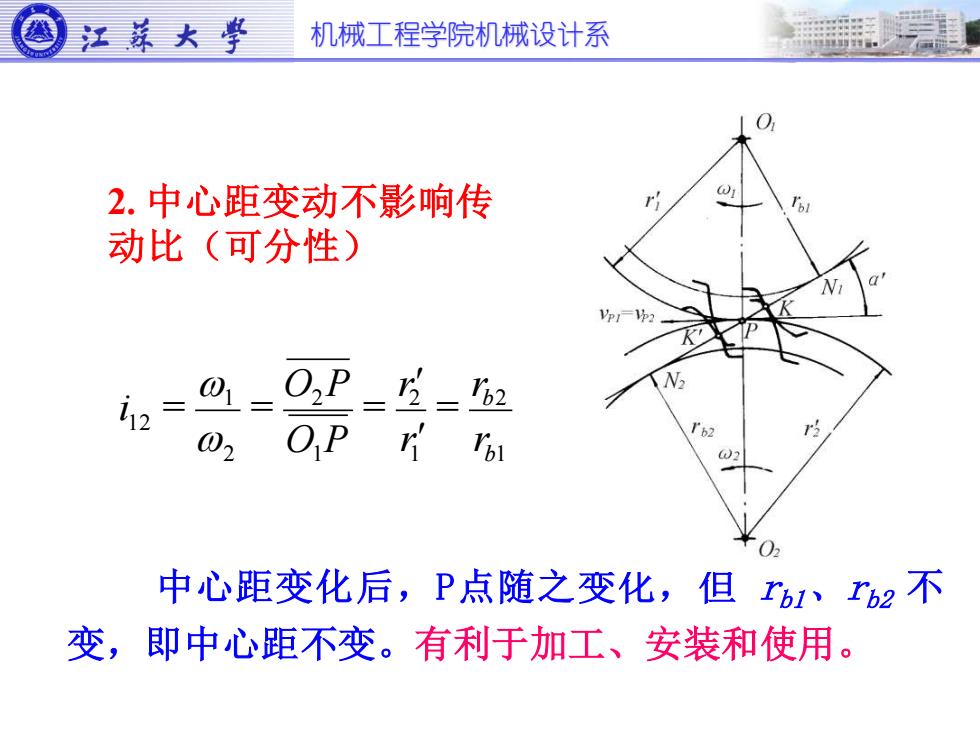

机械工程学院机械设计系 中心距变化后，P点随之变化，但 rb1、rb2 不 变，即中心距不变。有利于加工、安装和使用。 1 2 1 2 1 2 2 1 12 = = = = b b r r r r O P O P i 2. 中心距变动不影响传 动比（可分性）
机械工程学院机械设计系 中心距变化后，P点随之变化，但 rb1、rb2 不 变，即中心距不变。有利于加工、安装和使用。 1 2 1 2 1 2 2 1 12 = = = = b b r r r r O P O P i 2. 中心距变动不影响传 动比（可分性）

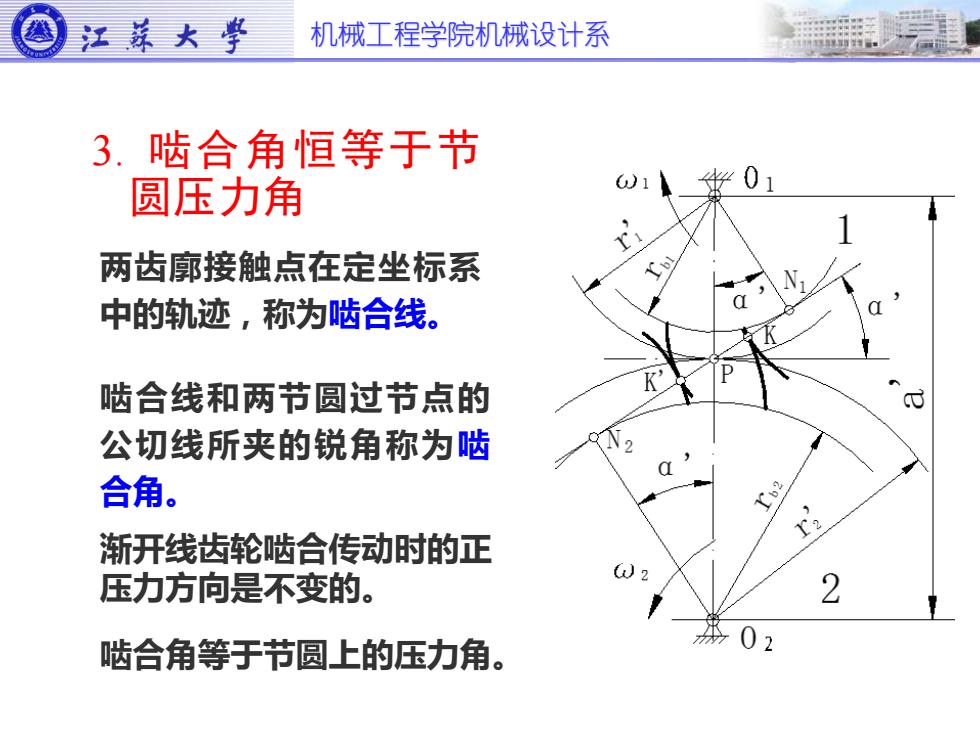

机械工程学院机械设计系 3. 啮合角恒等于节 圆压力角 两齿廓接触点在定坐标系 中的轨迹，称为啮合线。 啮合线和两节圆过节点的 公切线所夹的锐角称为啮 合角。 渐开线齿轮啮合传动时的正 压力方向是不变的。 啮合角等于节圆上的压力角
机械工程学院机械设计系 3. 啮合角恒等于节 圆压力角 两齿廓接触点在定坐标系 中的轨迹，称为啮合线。 啮合线和两节圆过节点的 公切线所夹的锐角称为啮 合角。 渐开线齿轮啮合传动时的正 压力方向是不变的。 啮合角等于节圆上的压力角
