机械工程学院机械设计系 空间齿轮机构—圆锥齿轮 直齿圆锥齿轮机构 斜齿圆锥齿轮机构
机械工程学院机械设计系 空间齿轮机构—圆锥齿轮 直齿圆锥齿轮机构 斜齿圆锥齿轮机构
机械工程学院机械设计系 空间齿轮机构—交错轴斜齿圆柱齿轮传动 用于传递两交错轴之间的运动
机械工程学院机械设计系 空间齿轮机构—交错轴斜齿圆柱齿轮传动 用于传递两交错轴之间的运动
机械工程学院机械设计系 空间齿轮机构—蜗杆蜗轮机构 用于传递两交错轴之 间的运动，其两轴的交错 角一般为90º
机械工程学院机械设计系 空间齿轮机构—蜗杆蜗轮机构 用于传递两交错轴之 间的运动，其两轴的交错 角一般为90º

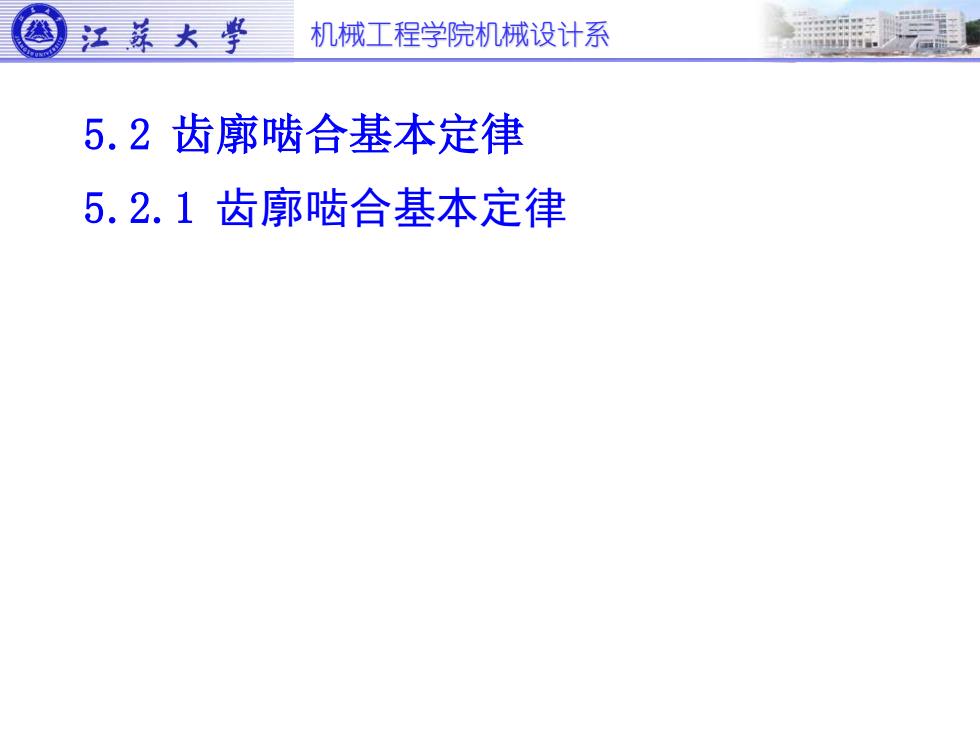

机械工程学院机械设计系 5.2 齿廓啮合基本定律 5.2.1 齿廓啮合基本定律
机械工程学院机械设计系 5.2 齿廓啮合基本定律 5.2.1 齿廓啮合基本定律

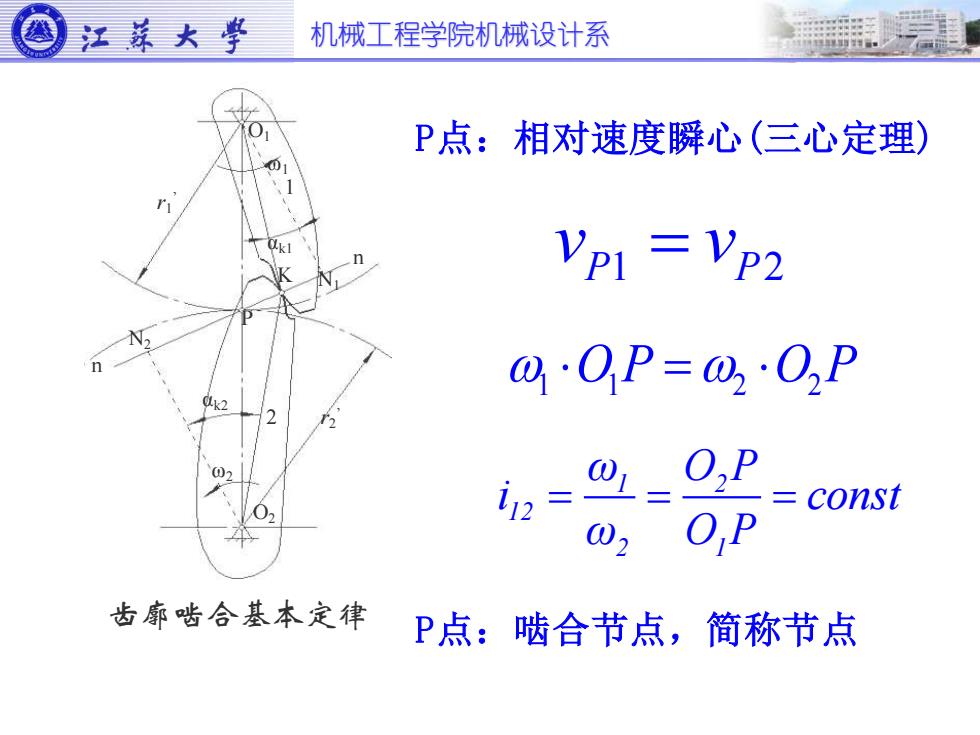

机械工程学院机械设计系 P点：相对速度瞬心(三心定理) P点：啮合节点，简称节点 P P 1 2 v v = 1 2 12 2 1 ω O P i const ω O P = = = 1 1 2 2 = O P O P O1 O2 r1 ’ r2 ’ P K N1 N2 n αk1 αk2 ω1 ω2 1 2 齿廓啮合基本定律 n
机械工程学院机械设计系 P点：相对速度瞬心(三心定理) P点：啮合节点，简称节点 P P 1 2 v v = 1 2 12 2 1 ω O P i const ω O P = = = 1 1 2 2 = O P O P O1 O2 r1 ’ r2 ’ P K N1 N2 n αk1 αk2 ω1 ω2 1 2 齿廓啮合基本定律 n
