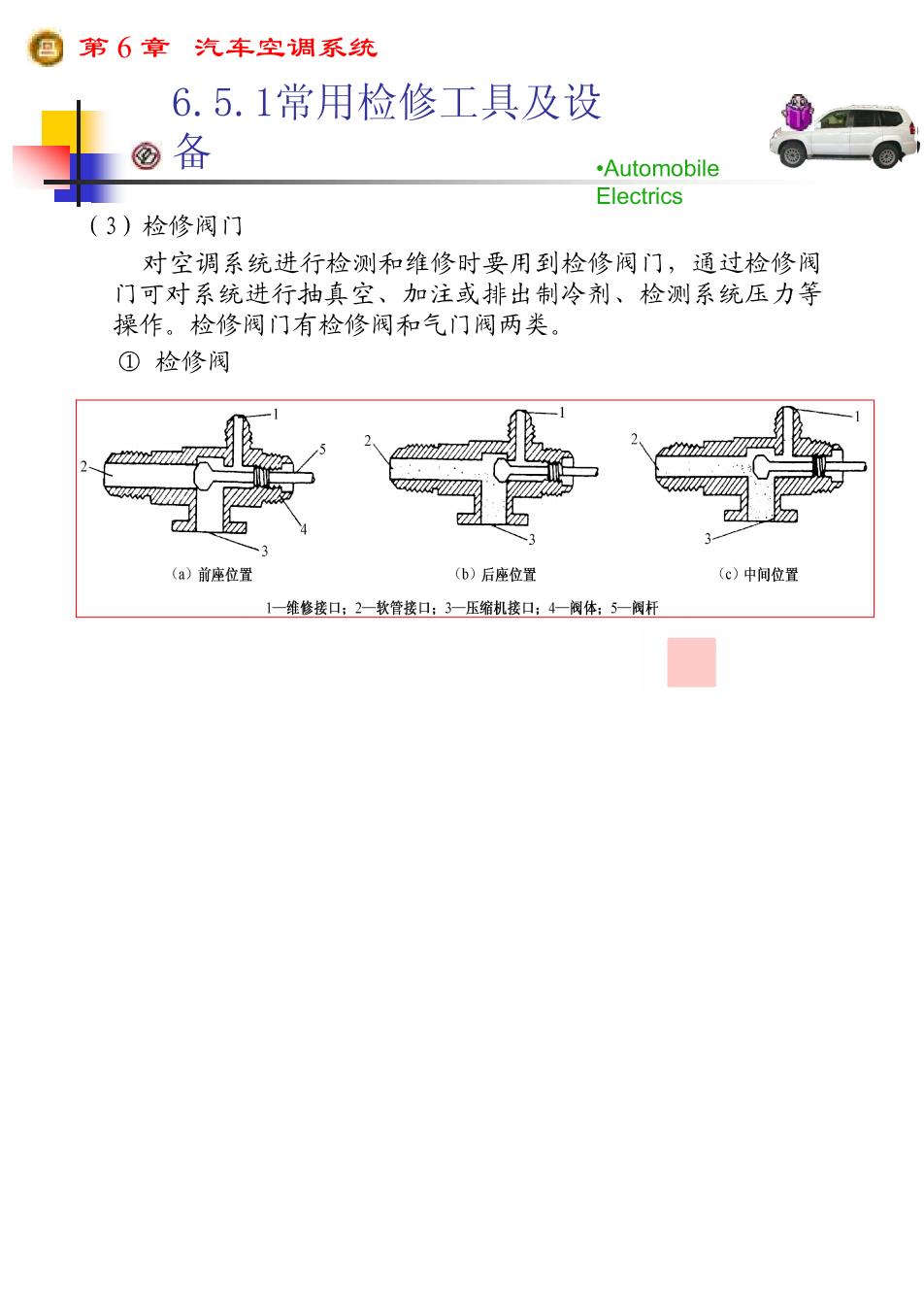

马第6章汽车空调系统6.5.1常用检修工具及设福?备-AutomobileElectrics（3）检修阀门对空调系统进行检测和维修时要用到检修阀门，通过检修阀门可对系统进行抽真空、加注或排出制冷剂、检测系统压力等操作。检修阀门有检修阀和气门阀两类。①检修阀(a)前座位置(b)后座位置（c）中间位置一维修接口：2一软管接口：3一压缩机接口：4一阀体：5一阀杆

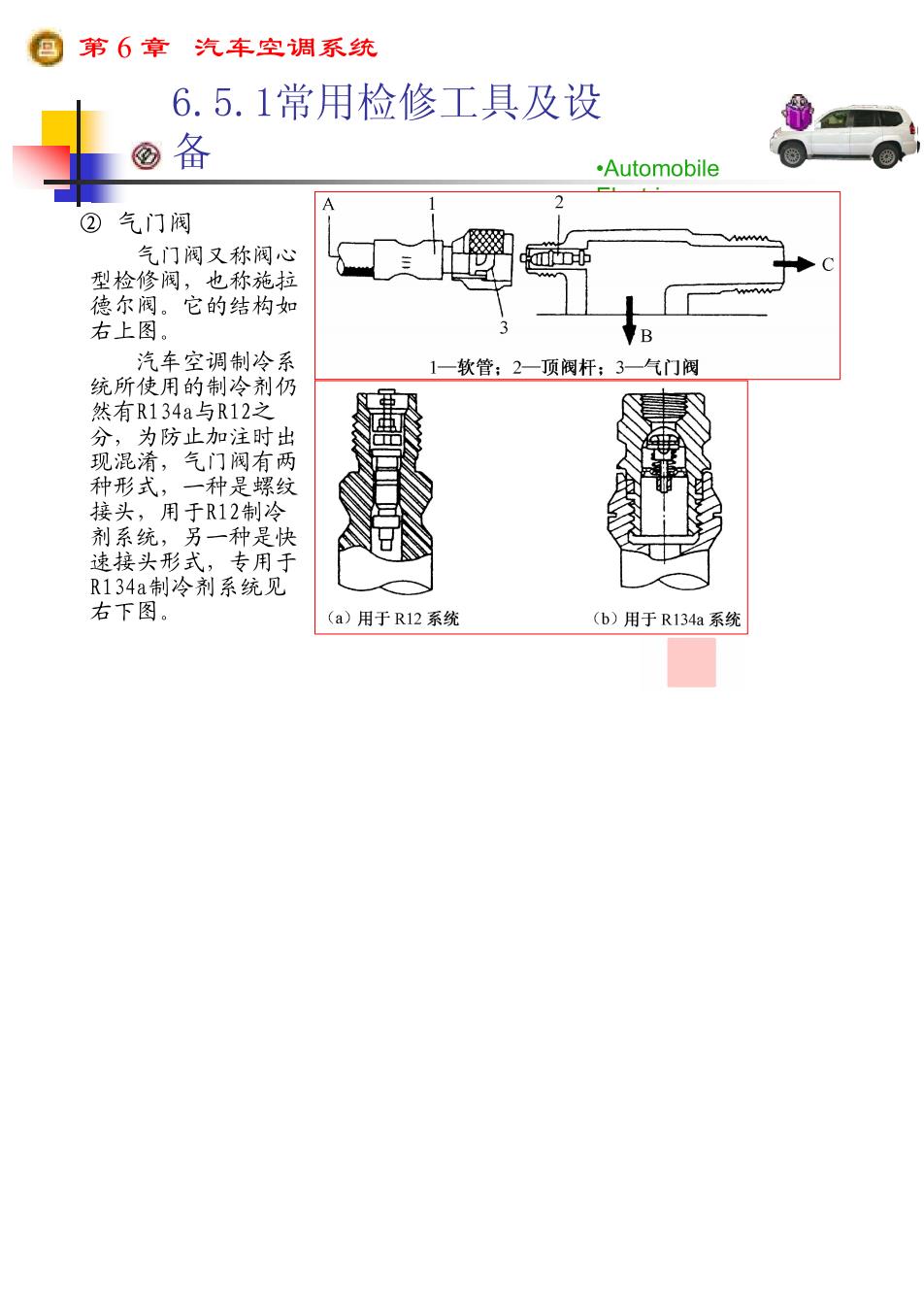

第6章汽车空调系统6.5.1常用检修工具及设中备C?Automobile气门阀H气门阀又称阀心型检修阀，也称施拉德尔阀。它的结构如右上图。B空调制冷系一气门阀一软管；2一顶阀杆；统所使用的制冷剂仍然有R134a与R12之为防止加注时出现混淆，气门阀有两种形式，一种是螺纹接头，用于R12制冷店剂系统，另一种是快速接头形式，专用于R134a制冷剂系统见右下图。(a）用于R12系统(b) 用于 R134a 系统

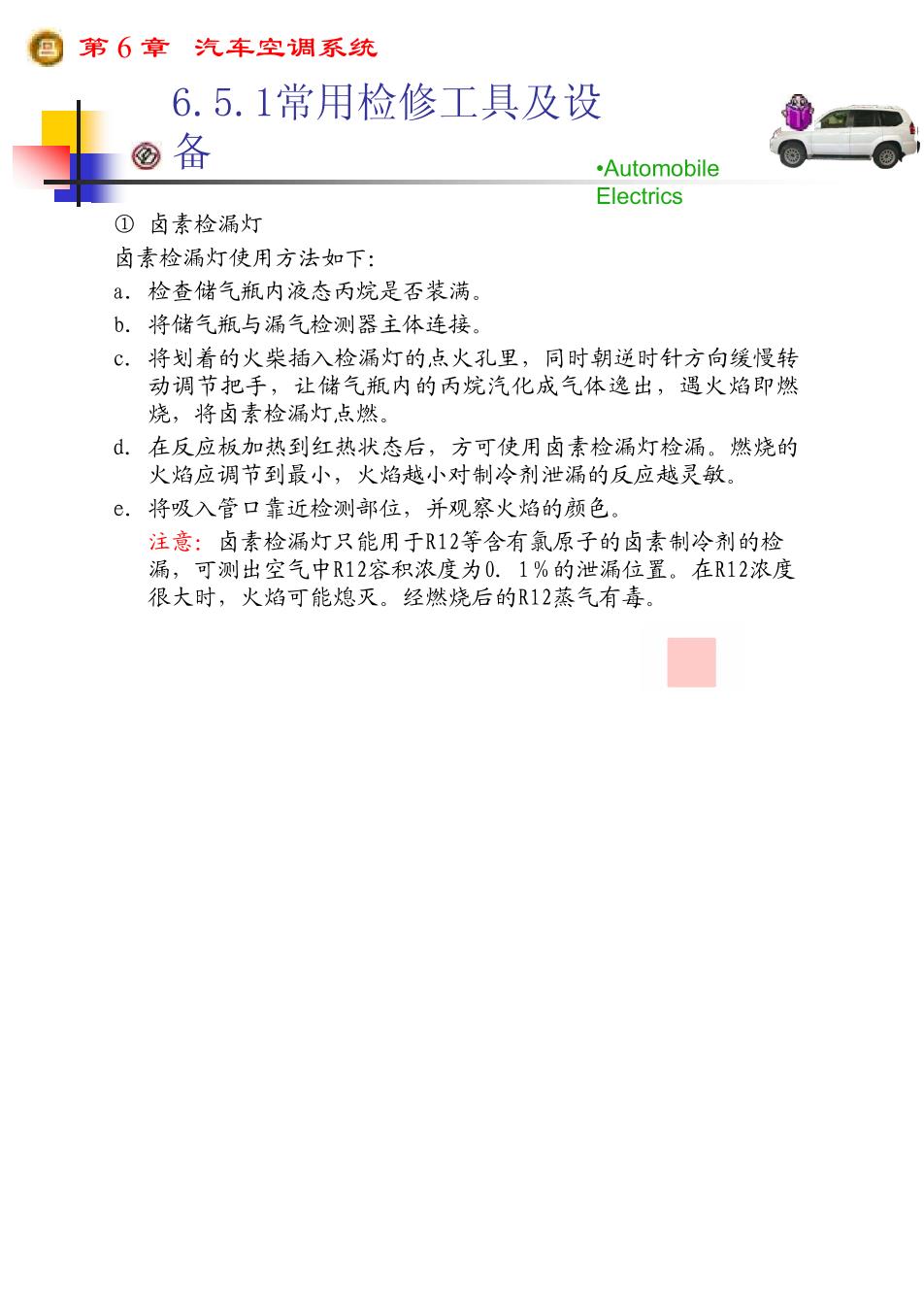

马第6章汽车空调系统6.5.1常用检修工具及设备-AutomobileElectrics①卤素检漏灯卤素检漏灯使用方法如下：a.检查储气瓶内液态丙烷是否装满b．将储气瓶与漏气检测器主体连接。c．将划着的火柴插入检漏灯的点火孔里，同时朝逆时针方向缓慢转动调节把手，让储气瓶内的丙烷汽化成气体逸出，遇火焰即燃烧，将卤素检漏灯点燃。在反应板加热到红热状态后，方可使用卤素检漏灯检漏。燃烧的d.火焰应调节到最小，火焰越小对制冷剂泄漏的反应越灵敏。e．将吸入管口靠近检测部位，并观察火焰的颜色，注意：卤素检漏灯只能用于R12等含有氯原子的卤素制冷剂的检漏，可测出空气中R12容积浓度为0．1%的泄漏位置。在R12浓度很大时，火焰可能熄灭。经燃烧后的R12蒸气有毒

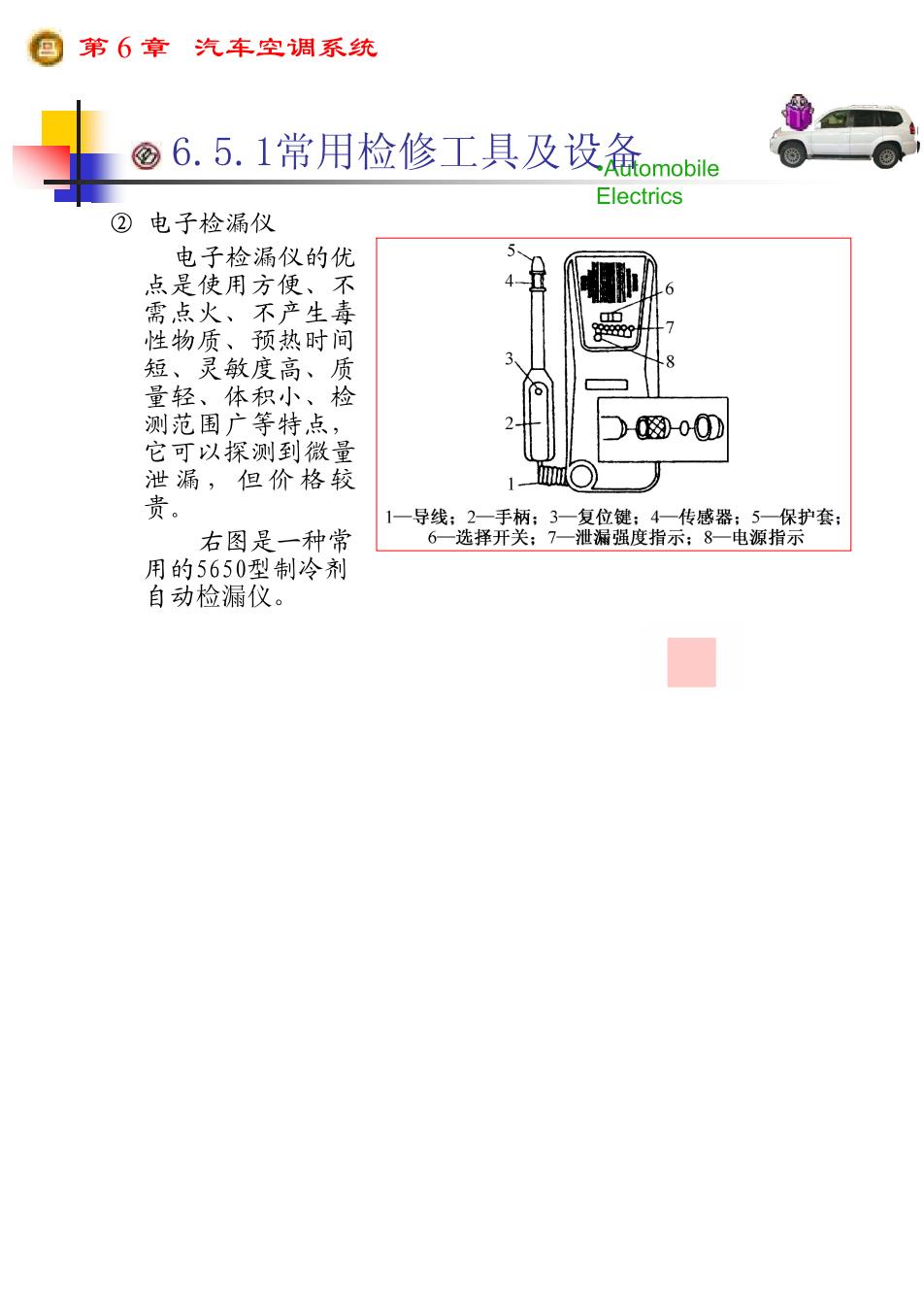

第6章汽车空调系统中@6.5.1常用检修工具及设备omobileElectrics②电子检漏仪电子检漏仪的优不点是使用方便、需点火、不产生毒性物质、预热时间灵敏度高、短、质量轻、体积小、检测范围广等特点，网00它可以探测到微量泄漏，但价格较贵。导线：2手柄：3—复位键传感器；5-一保护套6选择开关：7-泄漏强度指示：8-电源指示右图是一种常用的5650型制冷剂自动检漏仪

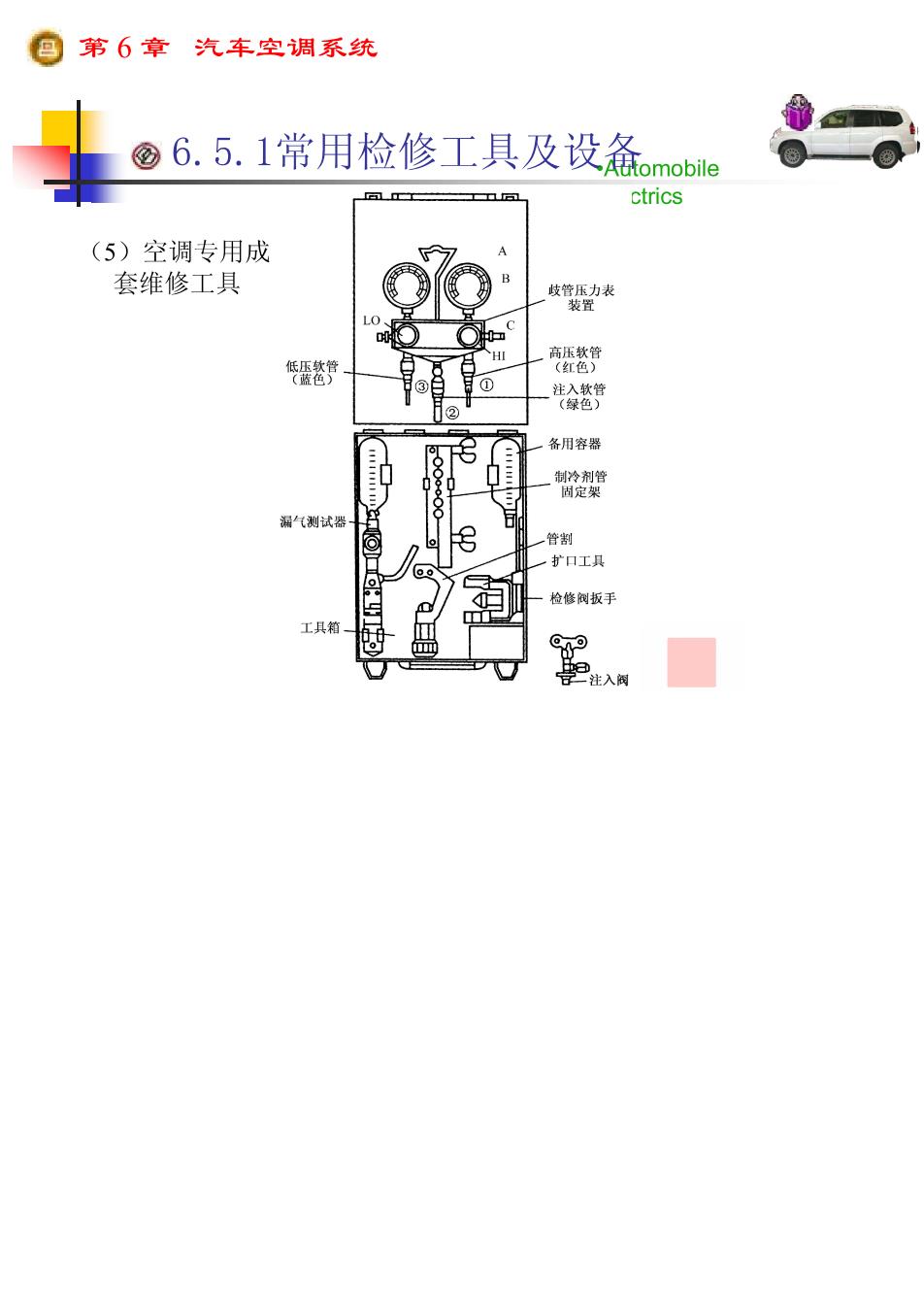

马第6章汽车空调系统@6.5.1常用检修工具及设备omobilectrics（5）空调专用成套维修工具性健压力表商旺巷低然算洗余然贷i?备用容器8价型181司漏气测试器一管割扩口工具检修阀扳手工具箱一国T￥入版
