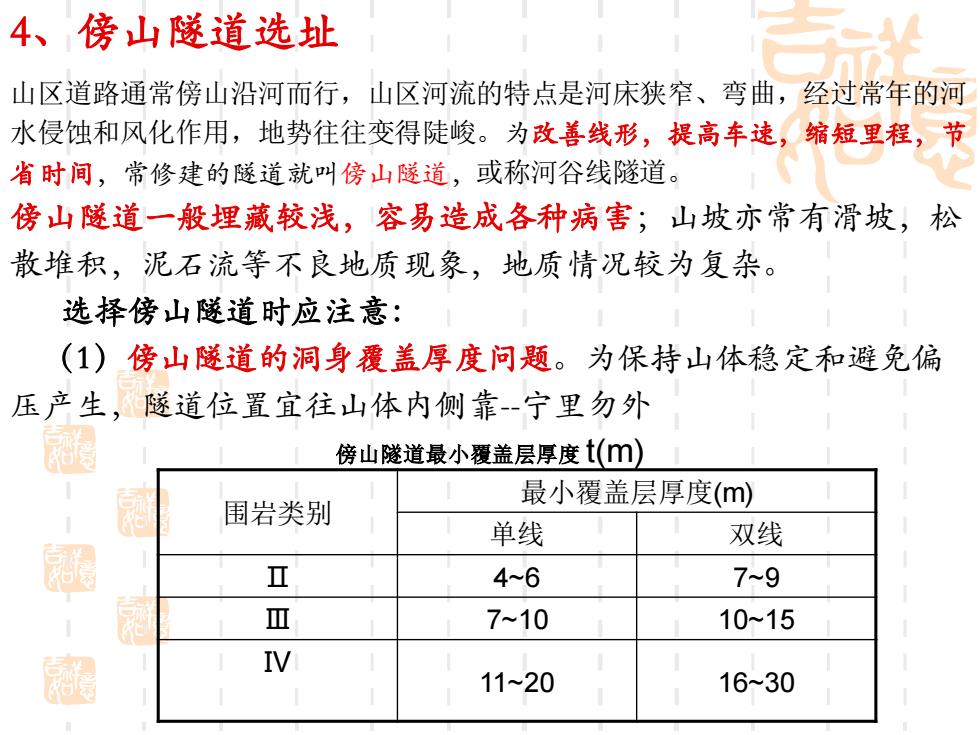

4、傍山隧道选址 山区道路通常傍山沿河而行，山区河流的特点是河床狭窄、弯曲，经过常年的河 水侵蚀和风化作用，地势往往变得陡峻。为改善线形，提高车速，缩短里程，节 省时间，常修建的隧道就叫傍山隧道，或称河谷线隧道。 傍山隧道一般埋藏较浅，容易造成各种病害，山坡亦常有滑坡，松 散堆积，泥石流等不良地质现象，地质情况较为复杂。 选择傍山隧道时应注意： (1)傍山隧道的洞身覆盖厚度问题。为保持山体稳定和避免偏 压产生，隧道位置宜往山体内侧靠-宁里勿外 褐 傍山隧道最小覆盖层厚度t(m） 最小覆盖层厚度(m) 围岩类别 单线 双线 刷 Ⅱ 4-6 7~9 Ⅲ 7~10 10~15 超 IV 11-20 16-30
4、傍山隧道选址 山区道路通常傍山沿河而行，山区河流的特点是河床狭窄、弯曲，经过常年的河 水侵蚀和风化作用，地势往往变得陡峻。为改善线形，提高车速，缩短里程，节 省时间，常修建的隧道就叫傍山隧道，或称河谷线隧道。 傍山隧道一般埋藏较浅，容易造成各种病害；山坡亦常有滑坡，松 散堆积，泥石流等不良地质现象，地质情况较为复杂。 选择傍山隧道时应注意： （1）傍山隧道的洞身覆盖厚度问题。为保持山体稳定和避免偏 压产生，隧道位置宜往山体内侧靠-宁里勿外 傍山隧道最小覆盖层厚度 t(m) 围岩类别 最小覆盖层厚度(m) 单线 双线 Ⅱ 4~6 7~9 Ⅲ 7~10 10~15 Ⅳ 11~20 16~30

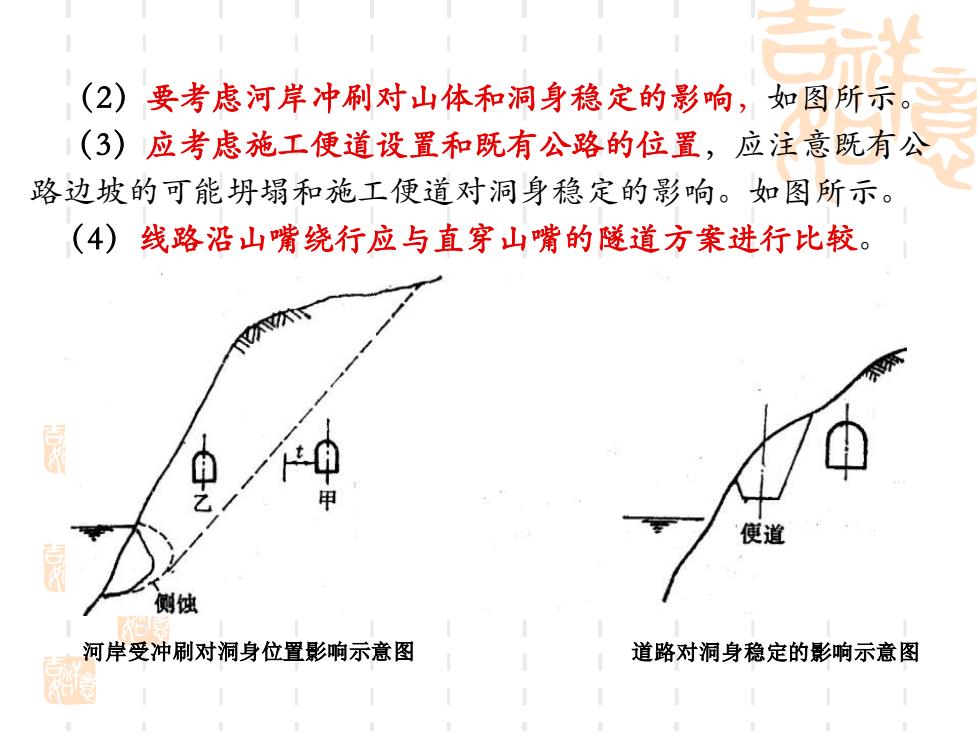

(2)要考虑河岸冲刷对山体和洞身稳定的影响，如图所示。 (3)应考虑施工便道设置和既有公路的位置，应注意既有公 路边坡的可能坍塌和施工便道对洞身稳定的影响。如图所示。 (4)线路沿山嘴绕行应与直穿山嘴的隧道方案进行比较。 使道 侧蚀 河岸受冲刷对洞身位置影响示意图 道路对洞身稳定的影响示意图
（2）要考虑河岸冲刷对山体和洞身稳定的影响，如图所示。 （3）应考虑施工便道设置和既有公路的位置，应注意既有公 路边坡的可能坍塌和施工便道对洞身稳定的影响。如图所示。 （4）线路沿山嘴绕行应与直穿山嘴的隧道方案进行比较。 河岸受冲刷对洞身位置影响示意图 道路对洞身稳定的影响示意图

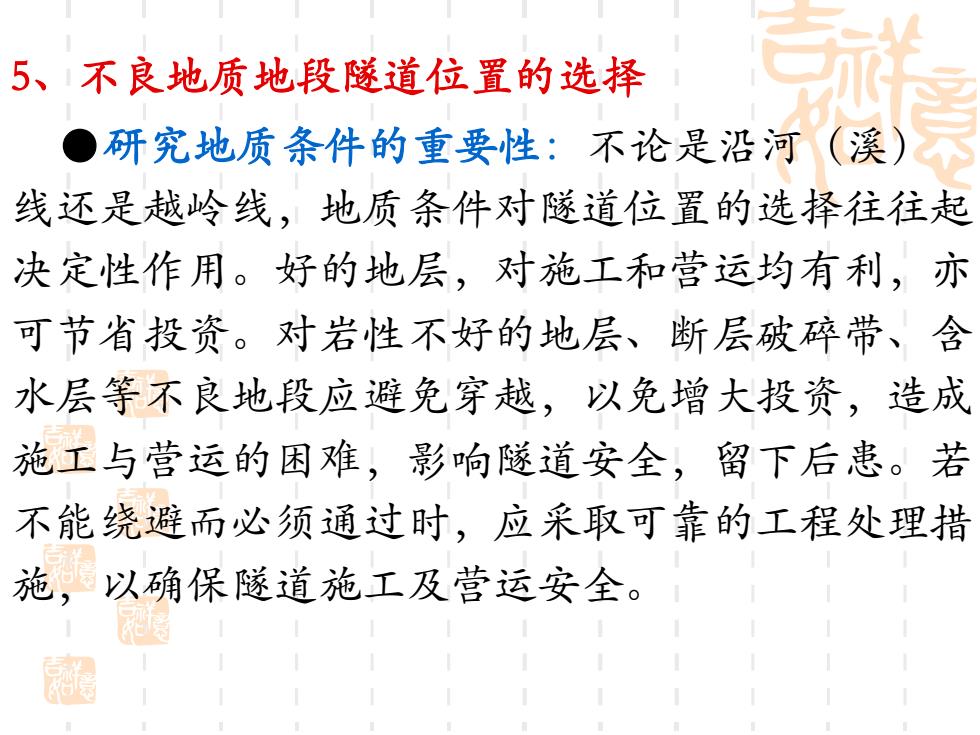

5、不良地质地段隧道位置的选择 ●研究地质条件的重要性：不论是沿河（溪）不 线还是越岭线，地质条件对隧道位置的选择往往起 决定性作用。好的地层，对施工和营运均有利，亦 可节省投资。对岩性不好的地层、断层破碎带、含 水层等不良地段应避免穿越，以免增大投资，造成 施工与营运的困难，影响隧道安全，留下后患。若 不能绕避而必须通过时，应采取可靠的工程处理措 施，以确保隧道施工及营运安全。 雅圆 超
5、不良地质地段隧道位置的选择 ●研究地质条件的重要性：不论是沿河（溪） 线还是越岭线，地质条件对隧道位置的选择往往起 决定性作用。好的地层，对施工和营运均有利，亦 可节省投资。对岩性不好的地层、断层破碎带、含 水层等不良地段应避免穿越，以免增大投资，造成 施工与营运的困难，影响隧道安全，留下后患。若 不能绕避而必须通过时，应采取可靠的工程处理措 施，以确保隧道施工及营运安全
