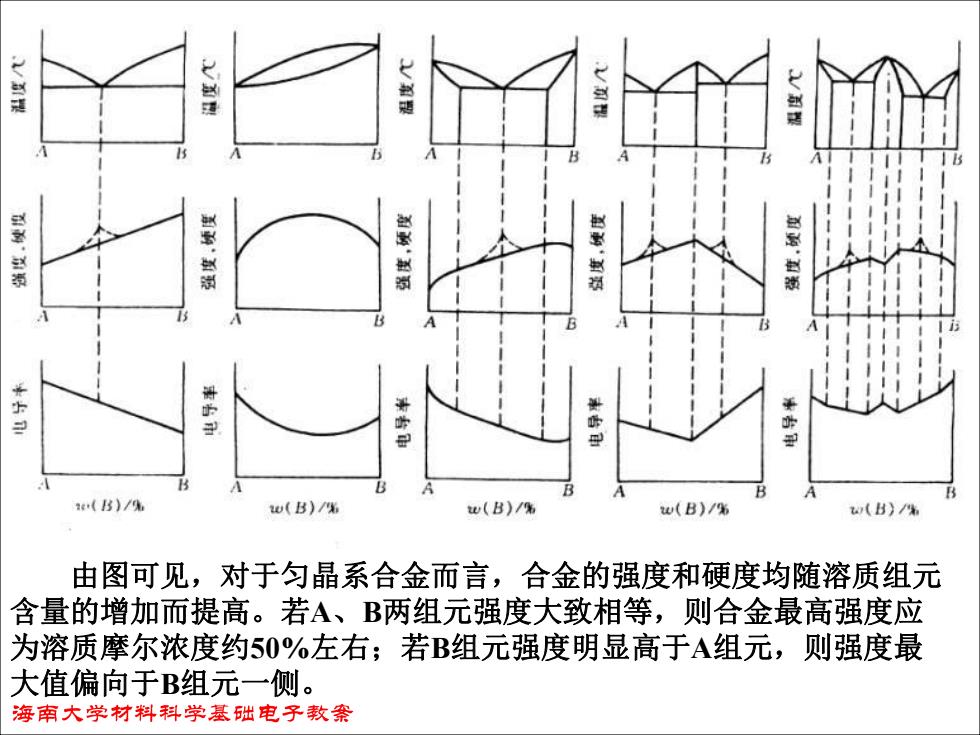

限 B (B)/% u(B)/% u(B)/% u(B)/% (B)/% 由图可见，对于匀晶系合金而言，合金的强度和硬度均随溶质组元 含量的增加而提高。若A、B两组元强度大致相等，则合金最高强度应 为溶质摩尔浓度约50%左右；若B组元强度明显高于A组元，则强度最 大值偏向于B组元一侧。 海南大学材料科学基础电子教案
由图可见，对于匀晶系合金而言，合金的强度和硬度均随溶质组元 含量的增加而提高。若A、B两组元强度大致相等，则合金最高强度应 为溶质摩尔浓度约50%左右；若B组元强度明显高于A组元，则强度最 大值偏向于B组元一侧

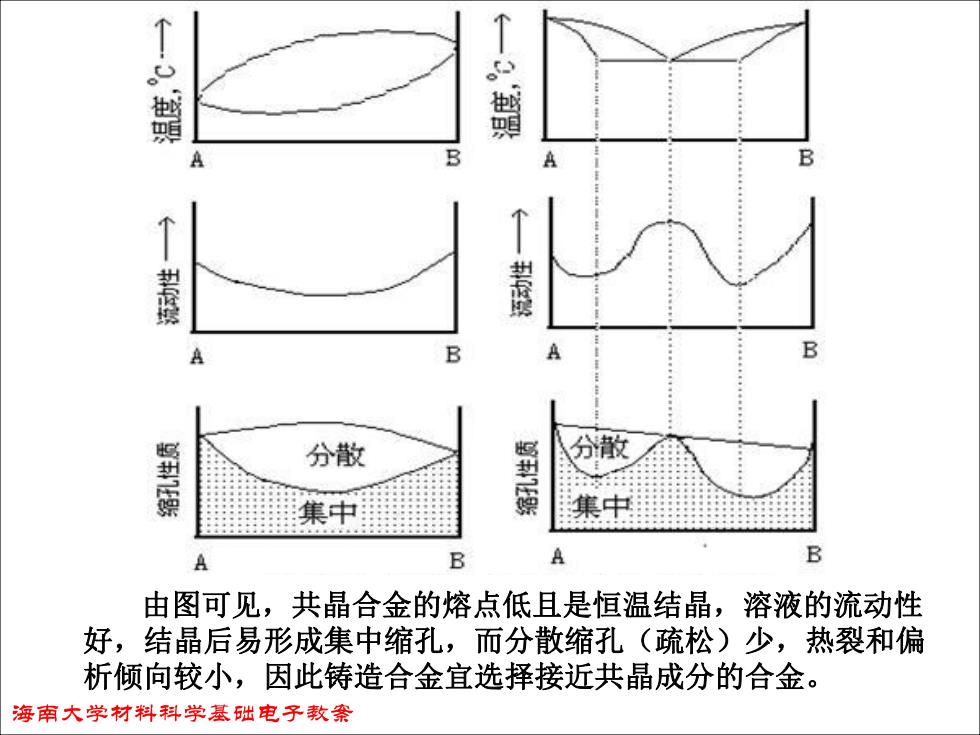

T A 出花鹅 分散 分散 集中 集中 A B B 由图可见，共晶合金的熔点低且是恒温结晶，溶液的流动性 好，结晶后易形成集中缩孔，而分散缩孔（疏松）少，热裂和偏 析倾向较小，因此铸造合金宜选择接近共晶成分的合金。 海南大学材料科学基础电子教案
由图可见，共晶合金的熔点低且是恒温结晶，溶液的流动性 好，结晶后易形成集中缩孔，而分散缩孔（疏松）少，热裂和偏 析倾向较小，因此铸造合金宜选择接近共晶成分的合金
相图模拟软件 1.JMatPro:金属材料相图计算与材料性能模拟软件 稳态和亚稳态的相平衡计算（二元、三元、多元） 随温度变化的相平衡 随成分变化的相平衡 凝固过程中随温度变化的性能-用于铸造模拟 固相分数、比热、焓、潜热、密度 热膨胀系数、体积变化 导热性、电导/电阻性 液相的粘性及扩散速率 杨氏/体积/剪切模量、泊松比 海南大学材料科学基础电子教案
相图模拟软件 1. JMatPro:金属材料相图计算与材料性能模拟软件 稳态和亚稳态的相平衡计算（二元、三元、多元） 随温度变化的相平衡 随成分变化的相平衡 凝固过程中随温度变化的性能-用于铸造模拟 固相分数、比热、焓、潜热、密度 热膨胀系数、体积变化 导热性、电导/电阻性 液相的粘性及扩散速率 杨氏/体积/剪切模量、泊松比
JMatPro 机械性能计算 强度及硬度随温度和应变速率变化 屈服强度，拉伸强度及硬度的相互转换 应力应变曲线 蠕变速率及断裂强度 钢铁的淬透性计算 相转变-金属热处理设计 TTT/CCT曲线 马氏体转变 JMatPro6.1 海南大学材料科学基础电子教案 Sente Software Lid
机械性能计算 强度及硬度随温度和应变速率变化 屈服强度，拉伸强度及硬度的相互转换 应力-应变曲线 蠕变速率及断裂强度 钢铁的淬透性计算 相转变 - 金属热处理设计 TTT/CCT曲线 马氏体转变 JMatPro
2.Materials Studio:号称最强大的材料模拟计算平台 Equilibria使用先进的吉布斯系综蒙特卡洛方法，对单分 子组分、二元和三元体系相图进行模拟研究； Blends可计算结合能、混合能、配位数、参数、自由能、 二元混合物相图 esotek是一个基于改进的Helfand自洽场理论的介观尺度 模拟方法，用于对聚合物、高分子、溶液、纳米粒子等混合 物、复杂流体系统的相行为进行模拟研究，包括对高分子 量的聚合物熔融和共混等行为进行模拟计算。可以研究上 述这些聚合物与球形纳米粒子之间的相互作用，从而给出 这些体系的介观相自由能以及相图 accelrys MATERIALS 海南大学材料科学基础电子教案 STUDIO
2. Materials Studio: 号称最强大的材料模拟计算平台 •Equilibria 使用先进的吉布斯系综蒙特卡洛方法，对单分 子组分、二元和三元体系相图进行模拟研究； •Blends可计算结合能、混合能、配位数、χ 参数、自由能、 二元混合物相图 •Mesotek是一个基于改进的Helfand自洽场理论的介观尺度 模拟方法,用于对聚合物、高分子、溶液、纳米粒子等混合 物、复杂流体系统的相行为进行模拟研究，包括对高分子 量的聚合物熔融和共混等行为进行模拟计算。可以研究上 述这些聚合物与球形纳米粒子之间的相互作用，从而给出 这些体系的介观相自由能以及相图
