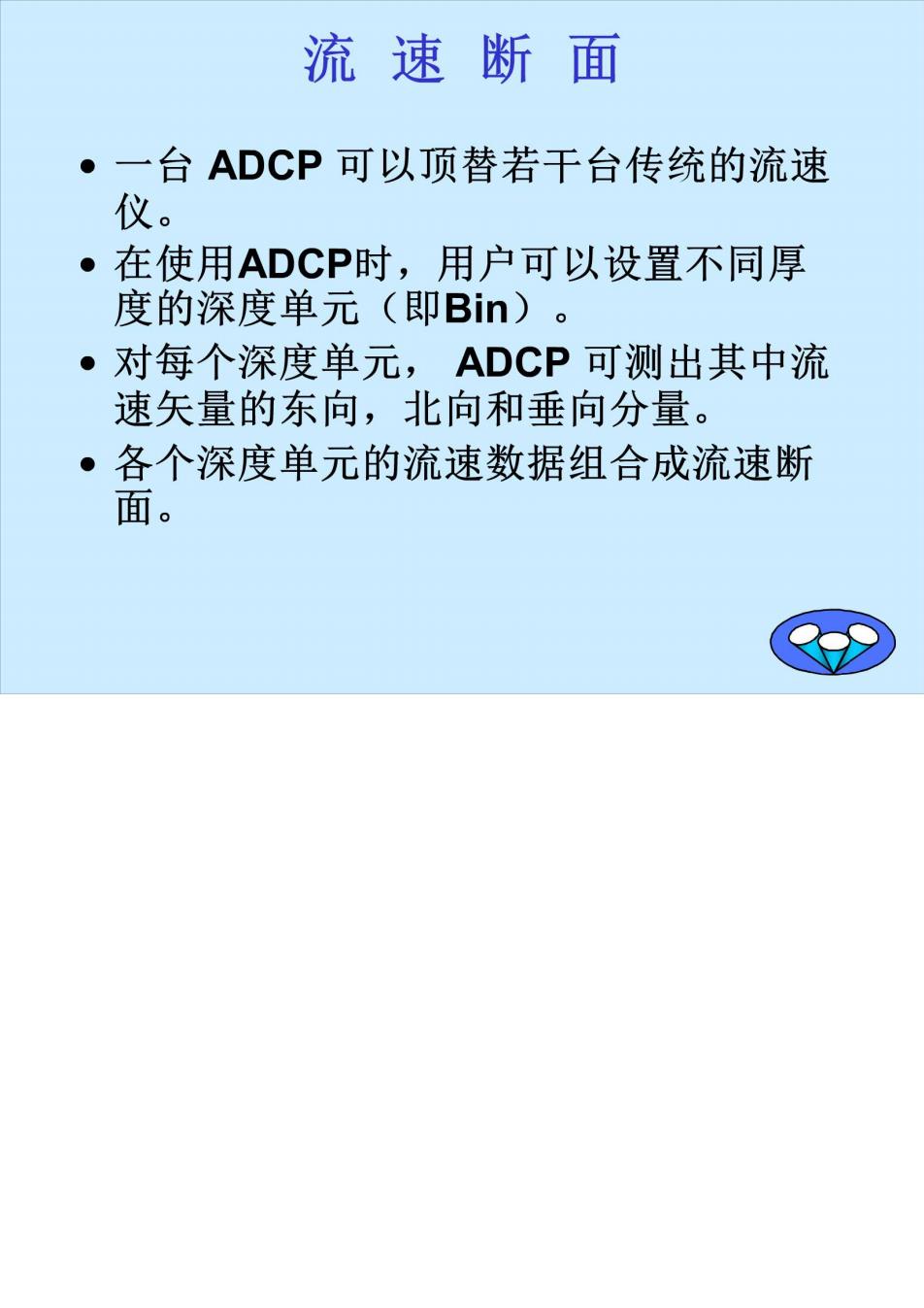

流速断面 ·一台ADCP可以顶替若干台传统的流速 仪。 ·在使用ADCP时，用户可以设置不同厚 度的深度单元（即Bin)。 ·对每个深度单元，ADCP可测出其中流 速矢量的东向，北向和垂向分量。 ·各个深度单元的流速数据组合成流速断 面
水层深度单元 Current Velocity Vector Q 0 0 eaePonemteXtaa 0 T Moored Line of Standard Cueent M

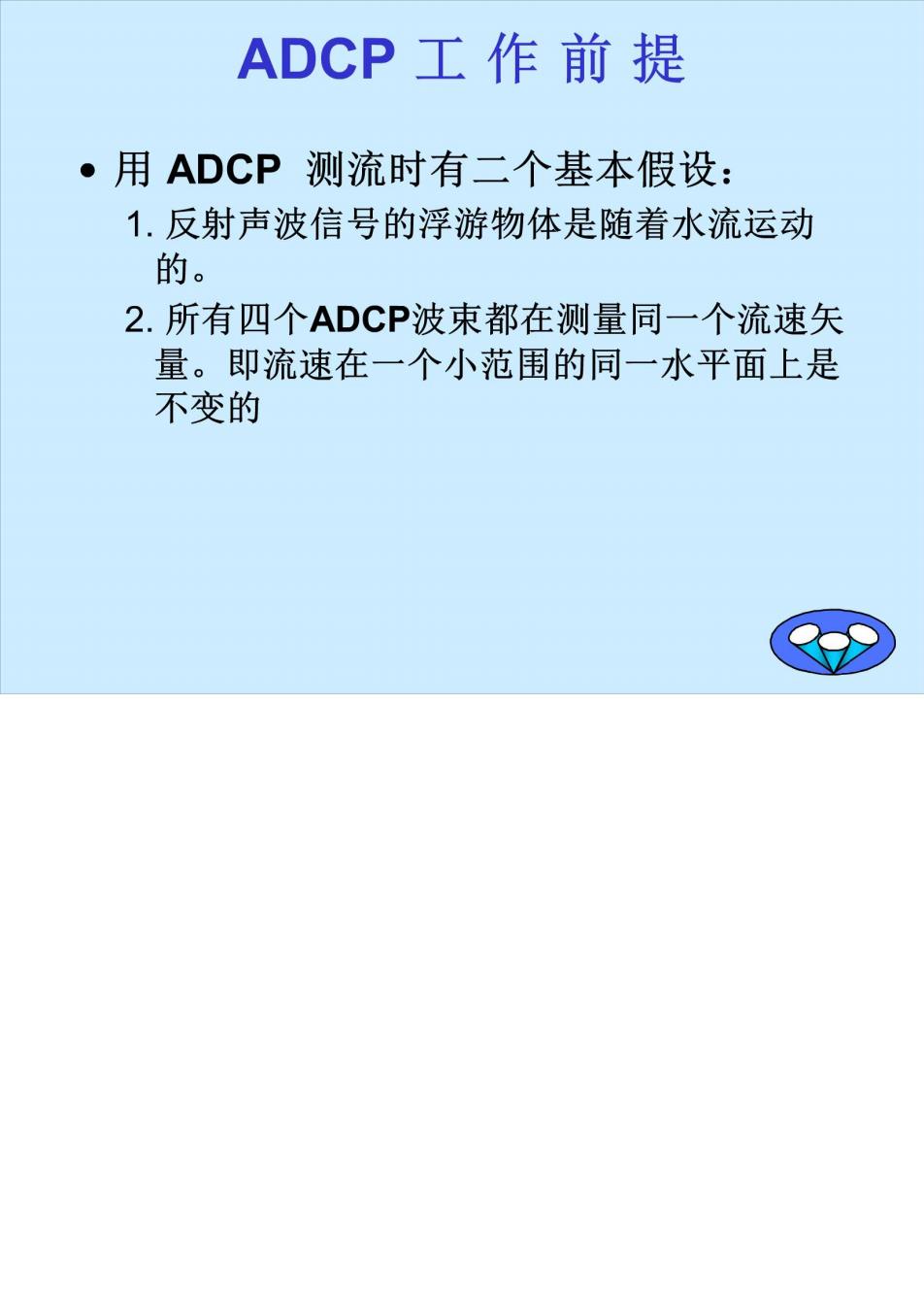

ADCP工作前提 ·用ADCP测流时有二个基本假设： 1.反射声波信号的浮游物体是随着水流运动 的。 2.所有四个ADCP波束都在测量同一个流速矢 量。即流速在一个小范围的同一水平面上是 不变的
水平层上的流速一致性 Homogeneous Layer: Zero error velocity Current Vector Non-Homogeneous Layer: Large error velocity
ADCP测流原理小结 ·Acoustic-ADCP向水中发射固定频率的超 声波短脉冲。 Doppler-这些超声波脉冲碰到水中的散射体 (浮游生物，泥沙等)将发生散射。从散射体 返回的信号在频率上有变化（频移）。 ·Current一从每个波束接收到的回波信号可得 到水流的东向、北向和垂向速度分量。 ·Profiler一将从上到下的整个水柱划分成若干 个深度单元，各深度单元的流速数据组成流速 断面
