8-3画出水平投影图。 空间图 解： 1.画出对称线（基准) 2.画出完整拉伸体的 投影 3.画出各条变短的棱 线 4.连出类似形 5.判别可见性，画出 不可见的棱线 6.去掉多余线条，补 全投影 中途返回请按“ESC”键
8-3 画出水平投影图。 中途返回请按“ESC” 键 6.去掉多余线条，补 全投影 解： 1.画出对称线(基准) 2.画出完整拉伸体的 投影 3.画出各条变短的棱 线 4.连出类似形 5.判别可见性，画出 不可见的棱线 空间图

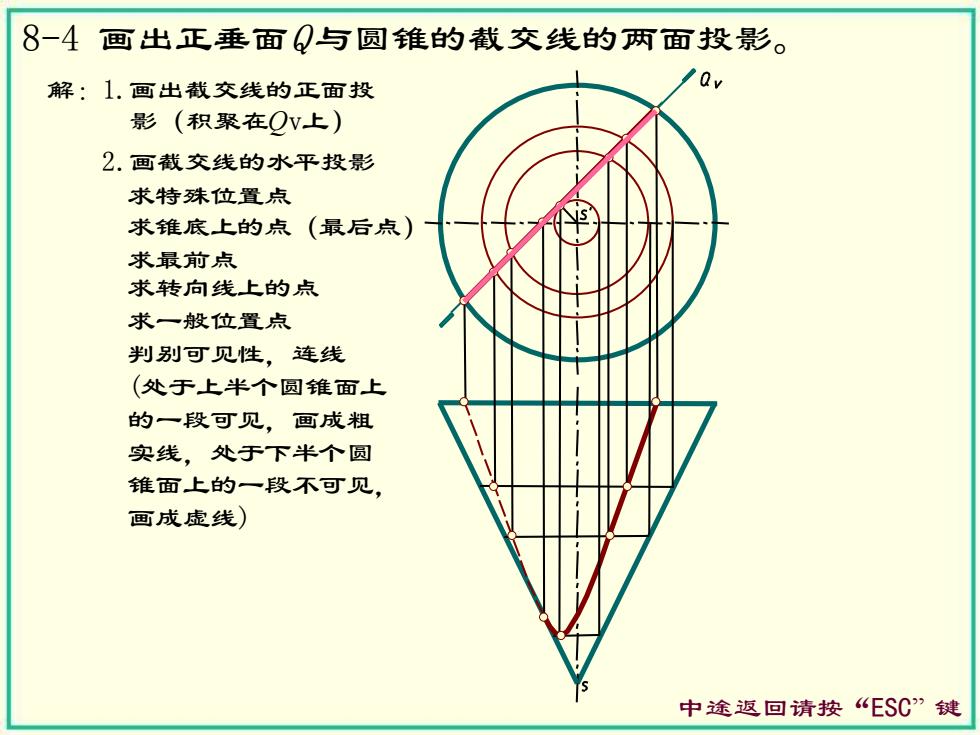

8-4画出正垂面Q与圆锥的截交线的两面投影。 解：1.画出截交线的正面投 影（积聚在QV上） 2.画截交线的水平投影 求特殊位置点 求锥底上的点（最后点） 求最前点 求转向线上的点 求一般位置点 判别可见性，连线 (处于上半个圆锥面上 的一段可见，画成粗 实线，处于下半个圆 锥面上的一段不可见， 画成虚线) 中途返回请按“ESC”键
8-4 画出正垂面Q 与圆锥的截交线的两面投影。 中途返回请按“ESC” 键 求特殊位置点 解：1.画出截交线的正面投 影（积聚在Qv上） 2.画截交线的水平投影 求锥底上的点（最后点） 求最前点 求转向线上的点 判别可见性，连线 (处于上半个圆锥面上 的一段可见，画成粗 实线，处于下半个圆 锥面上的一段不可见， 画成虚线) 求一般位置点

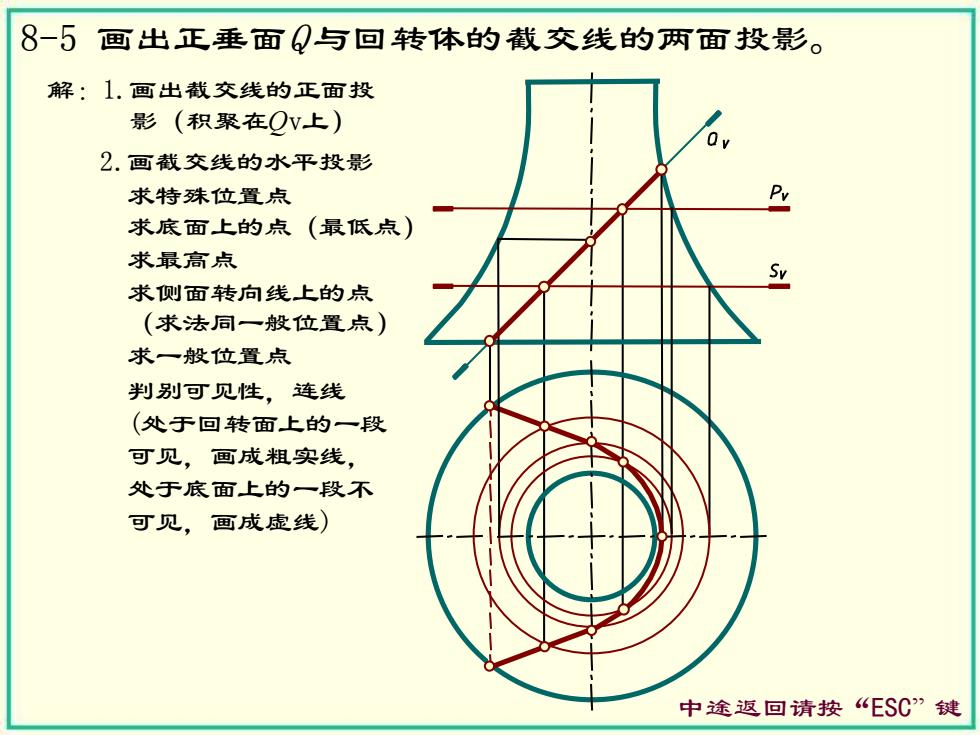

8-5画出正垂面Q与回转体的截交线的两面投影。 解：1.画出截交线的正面投 影（积聚在OV上） 0 2.画截交线的水平投影 求特殊位置点 求底面上的点（最低点） 求最高点 求侧面转向线上的点 (求法同一般位置点) 求一般位置点 判别可见性，连线 (处于回转面上的一段 可见，画成粗实线， 处于底面上的一段不 可见，画成虚线) 中途返回请按“ESC”键
8-5 画出正垂面Q 与回转体的截交线的两面投影。 中途返回请按“ESC” 键 求特殊位置点 解：1.画出截交线的正面投 影（积聚在Qv上） 求底面上的点（最低点） 求最高点 求侧面转向线上的点 （求法同一般位置点） 判别可见性，连线 (处于回转面上的一段 可见，画成粗实线， 处于底面上的一段不 可见，画成虚线) 求一般位置点 2.画截交线的水平投影

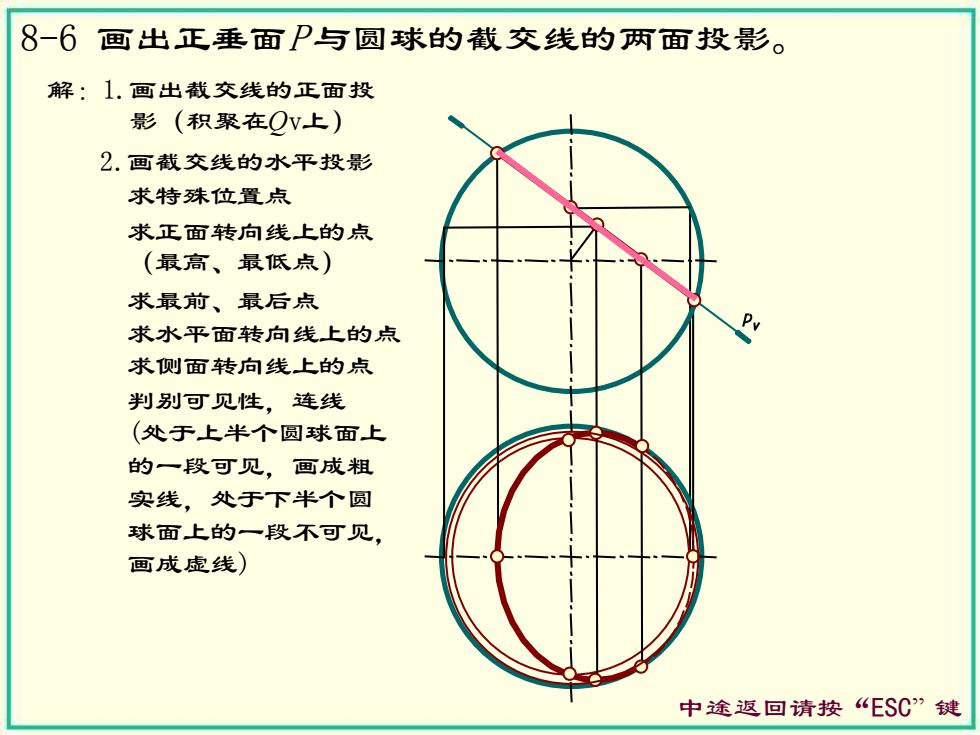

8-6画出正垂面P与圆球的截交线的两面投影。 解：1.画出截交线的正面投 影（积聚在QV上） 2.画截交线的水平投影 求特殊位置点 求正面转向线上的点 (最高、最低点) 求最前、最后点 求水平面转向线上的点 求侧面转向线上的点 判别可见性，连线 (处于上半个圆球面上 的一段可见，画成粗 实线，处于下半个圆 球面上的一段不可见， 画成虚线) 中途返回请按“ESC”键
8-6 画出正垂面P 与圆球的截交线的两面投影。 中途返回请按“ESC” 键 求特殊位置点 解：1.画出截交线的正面投 影（积聚在Qv上） 求正面转向线上的点 （最高、最低点） 求水平面转向线上的点 求侧面转向线上的点 判别可见性，连线 (处于上半个圆球面上 的一段可见，画成粗 实线，处于下半个圆 球面上的一段不可见， 画成虚线) 求最前、最后点 2.画截交线的水平投影
