■二、力学与水坝建设 (一)水坝 截断河流或溪谷，用以拦蓄水流或抬高水位的挡 水建筑物称为水坝。 (二)水坝的分类 水坝根据其结构和受力特征可分为：重力坝、拱坝、 支墩坝、锚固坝、橡胶坝和土石坝等。而重力坝和拱 坝是坝工中常见的两类结构形式
二、力学与水坝建设 （一）水坝 截断河流或溪谷，用以拦蓄水流或抬高水位的挡 水建筑物称为水坝。 （二）水坝的分类 水坝根据其结构和受力特征可分为：重力坝、拱坝、 支墩坝、锚固坝、橡胶坝和土石坝等。而重力坝和拱 坝是坝工中常见的两类结构形式

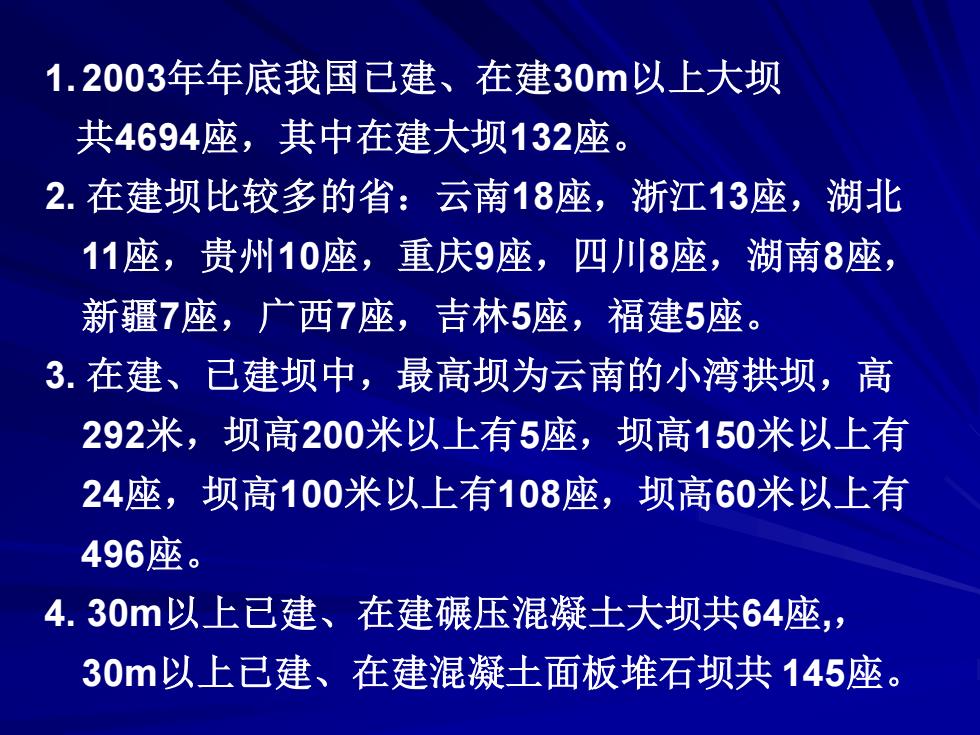

1.2003年年底我国已建、在建30m以上大坝 共4694座，其中在建大坝132座。 2.在建坝比较多的省：云南18座，浙江13座，湖北 11座，贵州10座，重庆9座，四川8座，湖南8座， 新疆7座，广西7座，吉林5座，福建5座。 3.在建、已建坝中，最高坝为云南的小湾拱坝，高 292米，坝高200米以上有5座，坝高150米以上有 24座，坝高100米以上有108座，坝高60米以上有 496座。 4.30m以上已建、在建碾压混凝土大坝共64座， 30m以上已建、在建混凝土面板堆石坝共145座
1.2003年年底我国已建、在建30m以上大坝 共4694座，其中在建大坝132座。 2. 在建坝比较多的省：云南18座，浙江13座，湖北 11座，贵州10座，重庆9座，四川8座，湖南8座， 新疆7座，广西7座，吉林5座，福建5座。 3. 在建、已建坝中，最高坝为云南的小湾拱坝，高 292米，坝高200米以上有5座，坝高150米以上有 24座，坝高100米以上有108座，坝高60米以上有 496座。 4. 30m以上已建、在建碾压混凝土大坝共64座,， 30m以上已建、在建混凝土面板堆石坝共 145座
2003年已建、在建150米以上大坝统计表 序号 坝名 开工 最近的城 坝高 坝长 坝身体积 容 河流 库 建库目的 装机容量 市县 省市区 坝类型 (m) (千m3 m3) (千千瓦 1 小湾 2002 2012 澜沧江 风庆、南润 云南 抛物线型砼双曲拱坝 292 922.74 7050 15132000 HCIN 4200 二滩 199 1999 雅砻江 攀技花 四川 抛物线型砼双曲拱坝 240 774.73 4140 5800000 HCS 3300 3 水布垭 20002009 清江 巴东 湖北 砼面板堆石坝 233 584 23260 4580000 HCN 1840 4 构皮滩 20032013 乌江 余庆县 贵州 砼重力拱坝 232.5 553 2420 6451000 HNCIS 3000 5 龙滩 2001 2010 红水河 天峨 广西 張压砼重力坝 216.5 836.5 7400 27270000 CHN 5400 6 三板溪 200 2006 清水江 锦屏 贵州 砼面板堆石坝 186 434 9600 4094000 HNCF 1000 7 瀑布沟 2003 2009 大渡河 汉源、甘洛 四川 心墙堆石坝 186 574 14160 5177 HC 3300 8 三峡 1993 2010 长江 宜昌 湖北 砼重力坝 181 2335 14800 39300000 CHNIS 18200 9 德基 1969 1974 大甲溪 台中县 台湾 砼变厚度双曲薄拱坝 180 290 456 232000 HICRS 234 10 洪家渡 2000 2006 六冲河 黔西 贵州 砼面板堆石坝 179.5 427.79 9060 4925000 HCS 600 11 龙羊峡 1977 1989 黄河 共和 青海 砼重力拱坝 178 1226 1749 27630000 CHSFR 1280 12 天生桥一级 1991 2000 南盘江 安龙县 贵州 砼面板堆石坝 178 1168 18000 10257000 HCS 1200 13 乌江渡 1970 1983 乌江 遵义县 贵州 砼重力拱坝 165 395 1865 2140000 630 14 东风 1984 1995 乌江 清镇市 贵州 抛物线型砼双曲薄拱坝 162 263 425.6 1025000 HCS 510 15 滩坑 2003 2008 小溪 青田县 浙江 砼面板堆石坝 161 506 10000 3530000 ICHS 600 16 小浪底 1991 2001 黄河 洛阳市 河南 壤土斜心墙堆石坝 160 1667 51850 12650000 CHIS 1800 17 东江 1978 1992 未水 资兴市 湖南 砼双曲薄壳拱坝 157 438 1516 9148000 ICHFNRS 500 18 吉林台 2001 2006 喀什河 尼勒克 新疆 砼面板堆石坝 157 445 8362 2530000 HICF 460 19 紫坪铺 2000 2006 氓江 都江堰 四川 砼面板堆石坝 156 663.8 11670 1112000 ISHCR 760 20 李家峡 1988 1997 黄河 化隆 青海 三心圆砼双曲拱坝 155 414.39 750 1650000 HC 2000 隔河岩 1987 1995 清江 长阳 湖北 砼重力拱坝 151 653.5 3060 3400000 HCN 1212 2 孔梁 2000 2005 大然山 后溪河 巫溪县 重庆 重力坝 150 休封堵 61400 ICHS 6.4 察汗都寺 19621966 比塘沟 循化 青海 山体滑坡堆积土石坝 150 2500 7180
序 号 坝名 开工 年 建成 投产 年份 河流 最近的城 市县 省市区 坝类型 坝高 （m） 坝长 （m） 坝身体积 (千m3 ) 库 容 （千m3） 建库目的 装机容量 （千千瓦） 1 小湾 2002 2012 澜沧江 凤庆、南涧 云南 抛物线型砼双曲拱坝 292 922.74 7050 15132000 HCIN 4200 2 二滩 1991 1999 雅砻江 攀枝花 四川 抛物线型砼双曲拱坝 240 774.73 4140 5800000 HCS 3300 3 水布垭 2000 2009 清江 巴东 湖北 砼面板堆石坝 233 584 23260 4580000 HCN 1840 4 构皮滩 2003 2013 乌江 余庆县 贵州 砼重力拱坝 232.5 553 2420 6451000 HNCIS 3000 5 龙滩 2001 2010 红水河 天峨 广西 碾压砼重力坝 216.5 836.5 7400 27270000 CHN 5400 6 三板溪 2001 2006 清水江 锦屏 贵州 砼面板堆石坝 186 434 9600 4094000 HNCF 1000 7 瀑布沟 2003 2009 大渡河 汉源、甘洛 四川 心墙堆石坝 186 574 14160 5177 H C 3300 8 三峡 1993 2010 长江 宜昌 湖北 砼重力坝 181 2335 14800 39300000 CHNIS 18200 9 德基 1969 1974 大甲溪 台中县 台湾 砼变厚度双曲薄拱坝 180 290 456 232000 HICRS 234 1 0 洪家渡 2000 2006 六冲河 黔西 贵州 砼面板堆石坝 179.5 427.79 9060 4925000 HCS 600 1 1 龙羊峡 1977 1989 黄河 共和 青海 砼重力拱坝 178 1226 1749 27630000 CHSFR 1280 1 2 天生桥一级 1991 2000 南盘江 安龙县 贵州 砼面板堆石坝 178 1168 18000 10257000 HCS 1200 1 3 乌江渡 1970 1983 乌江 遵义县 贵州 砼重力拱坝 165 395 1865 2140000 C H 630 1 4 东风 1984 1995 乌江 清镇市 贵州 抛物线型砼双曲薄拱坝 162 263 425.6 1025000 HCS 510 1 5 滩坑 2003 2008 小溪 青田县 浙江 砼面板堆石坝 161 506 10000 3530000 ICHS 600 1 6 小浪底 1991 2001 黄河 洛阳市 河南 壤土斜心墙堆石坝 160 1667 51850 12650000 CHIS 1800 1 7 东江 1978 1992 耒水 资兴市 湖南 砼双曲薄壳拱坝 157 438 1516 9148000 ICHFNRS 500 1 8 吉林台 2001 2006 喀什河 尼勒克 新疆 砼面板堆石坝 157 445 8362 2530000 HICF 460 1 9 紫坪铺 2000 2006 岷江 都江堰 四川 砼面板堆石坝 156 663.8 11670 1112000 ISHCR 760 2 0 李家峡 1988 1997 黄河 化隆 青海 三心圆砼双曲拱坝 155 414.39 750 1650000 H C 2000 2 1 隔河岩 1987 1995 清江 长阳 湖北 砼重力拱坝 151 653.5 3060 3400000 HCN 1212 2 2 孔梁 2000 2005 后溪河 巫溪县 重庆 重力坝 150 天然山 体封堵 61400 ICHS 6.4 2 3 察汗都寺 1962 1966 比塘沟 循化 青海 山体滑坡堆积土石坝 150 2500 7180 I 2003年已建、在建150米以上大坝统计表

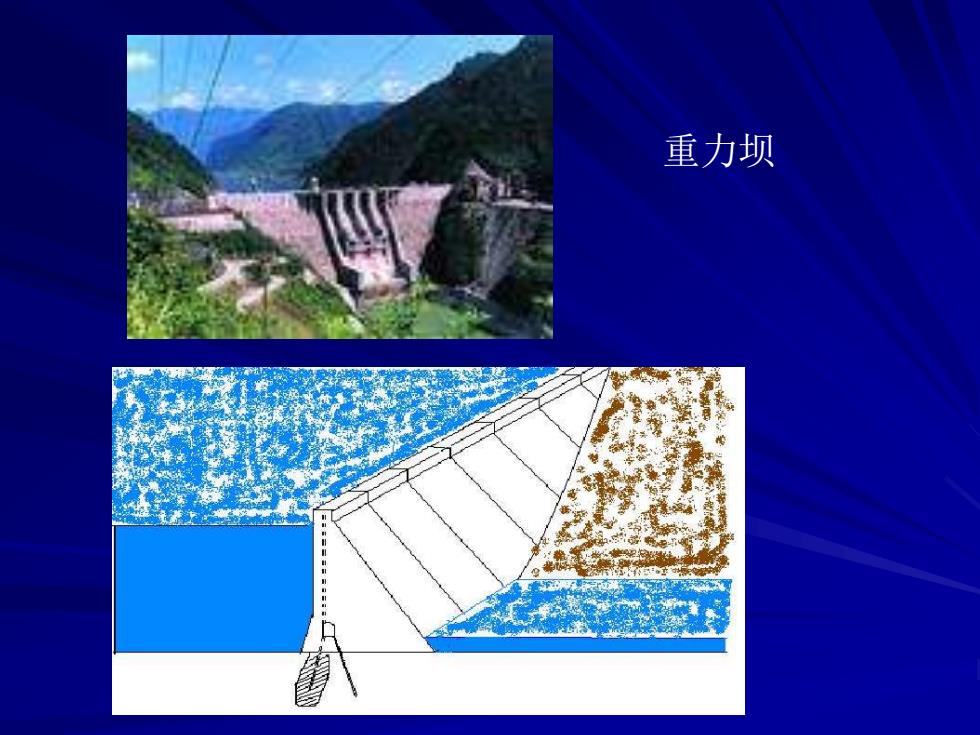

重力坝
重力坝

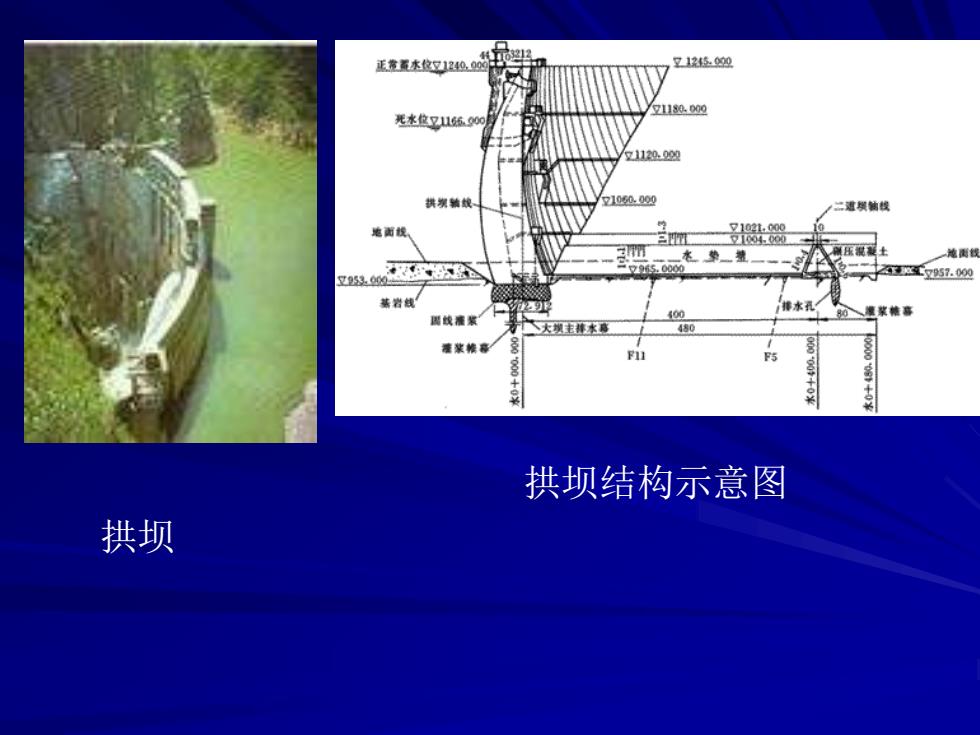

正常煮水位g24,00年 1180.009 无水位又11饭.900 1120.022 线泉轴线 100.009 二道轴投 地面线 器器 压 衡 5.000 953.40 957.000 蒸岩线 线灌 4 大摸主排水意 40 灌浆转移 F11 拱坝结构示意图 拱坝
拱坝 拱坝结构示意图
