KM2 图17电动机正、反向点动控制电力接线示意图
7 图 1-7 电动机正、反向点动控制电力接线示意图

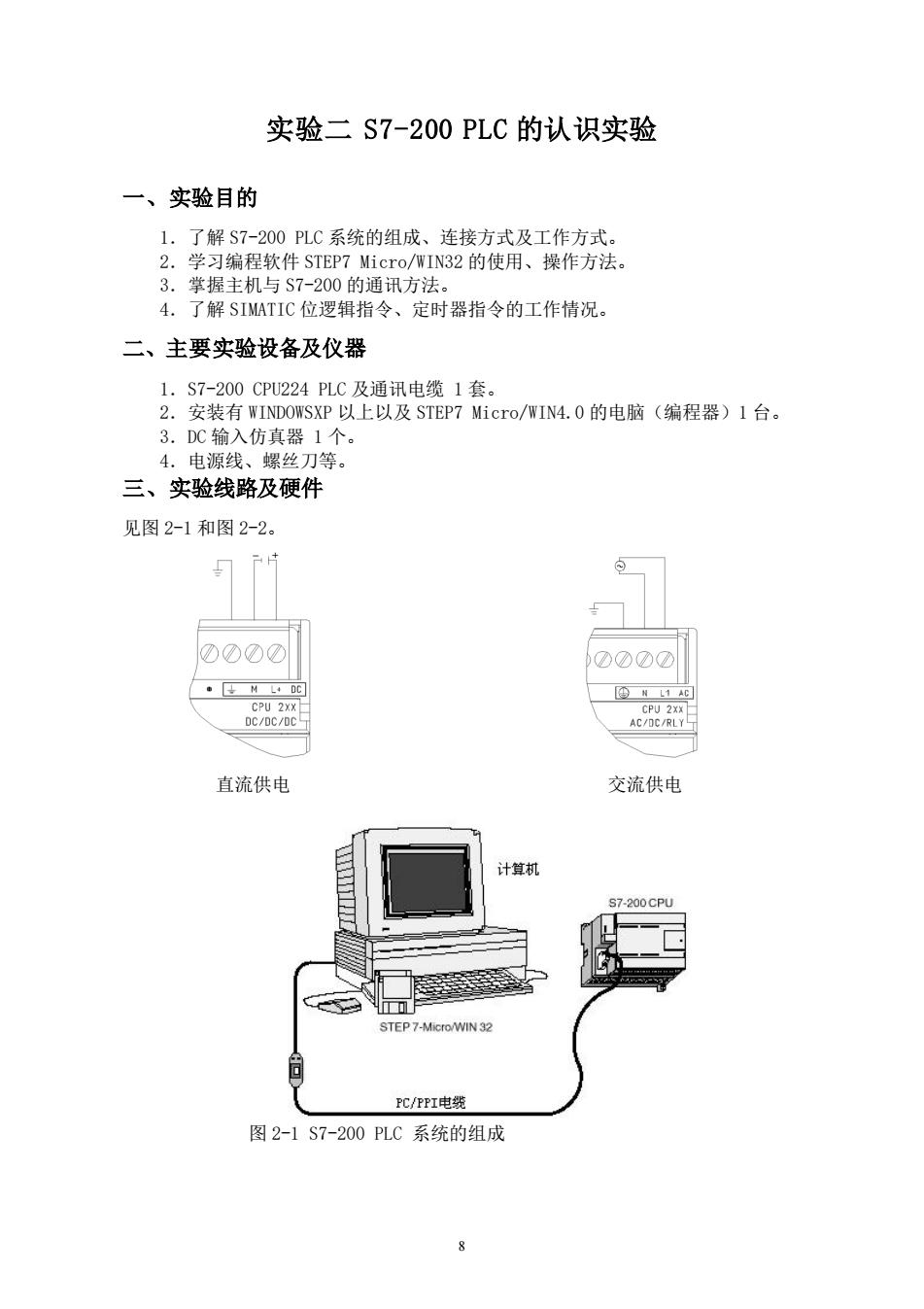

实验二S7-200PLC的认识实验 一、实验目的 1.了解S7-200PLC系统的组成、连接方式及工作方式。 学习编程软件STEP7 Micro/NIN32的使用、操作方法 掌握主机与S7 0的通讯方法 4.了解SIMATIC位逻辑指令、定时器指令的工作情况。 二、主要实验设备及仪器 1.S7-200CPU224PLC及通讯电缆1套。 2.安装有WINDOWSXP以上以及STEP7 Micro/WIN4.0的电脑（编程器）1台。 3.DC输入仿真器1个。 4.电源线、螺丝刀等。 三、实验线路及硬件 见图2-1和图2-2。 ☑00☑ L AC/E/RLY 直流供电 交流供电 计算机 TEP 7-Micto/IN32 PC/PPI电线 图2-1S7-200PLC系统的组成
8 实验二 S7-200 PLC 的认识实验 一、实验目的 1．了解 S7-200 PLC 系统的组成、连接方式及工作方式。 2．学习编程软件 STEP7 Micro/WIN32 的使用、操作方法。 3．掌握主机与 S7-200 的通讯方法。 4．了解 SIMATIC 位逻辑指令、定时器指令的工作情况。 二、主要实验设备及仪器 1．S7-200 CPU224 PLC 及通讯电缆 1 套。 2．安装有 WINDOWSXP 以上以及 STEP7 Micro/WIN4.0 的电脑（编程器）1 台。 3．DC 输入仿真器 1 个。 4．电源线、螺丝刀等。 三、实验线路及硬件 见图 2-1 和图 2-2。 直流供电 交流供电 图 2-1 S7-200 PLC 系统的组成
公共编平和爆电 慧销出粉干 女作元件值可能有 1M00010203040508071011213141M1 OOOGOG⊙⑤S⊙SO⑧⊙SSSS 图2-2S7-200CPU224AC/DC/继电器1/0端子连接图 四、软件 L.STEP7 Micro/NIN编程软件的主界面 Micro/IN是S7-200的专用编成软件，它工作在Windows平台下，其图 标为国主界面如图所示 女件回东D毒无他Pc吧遇0工R四智口山利过 子+()0 SIMATIC LAD REL 01.10 文用 格1 行1司 图2-3STEP7 Micro/WIN的主界面 2.项目
9 图 2-2 S7-200CPU224 AC/DC/继电器 I/O 端子连接图 四、软件 1. STEP7 Micro/WIN 编程软件的主界面 STEP7 Micro/WIN 是 S7-200 的专用编成软件，它工作在 Windows 平台下，其图 标为 主界面如图所示 图 2-3 STEP7 Micro/WIN 的主界面 2. 项目

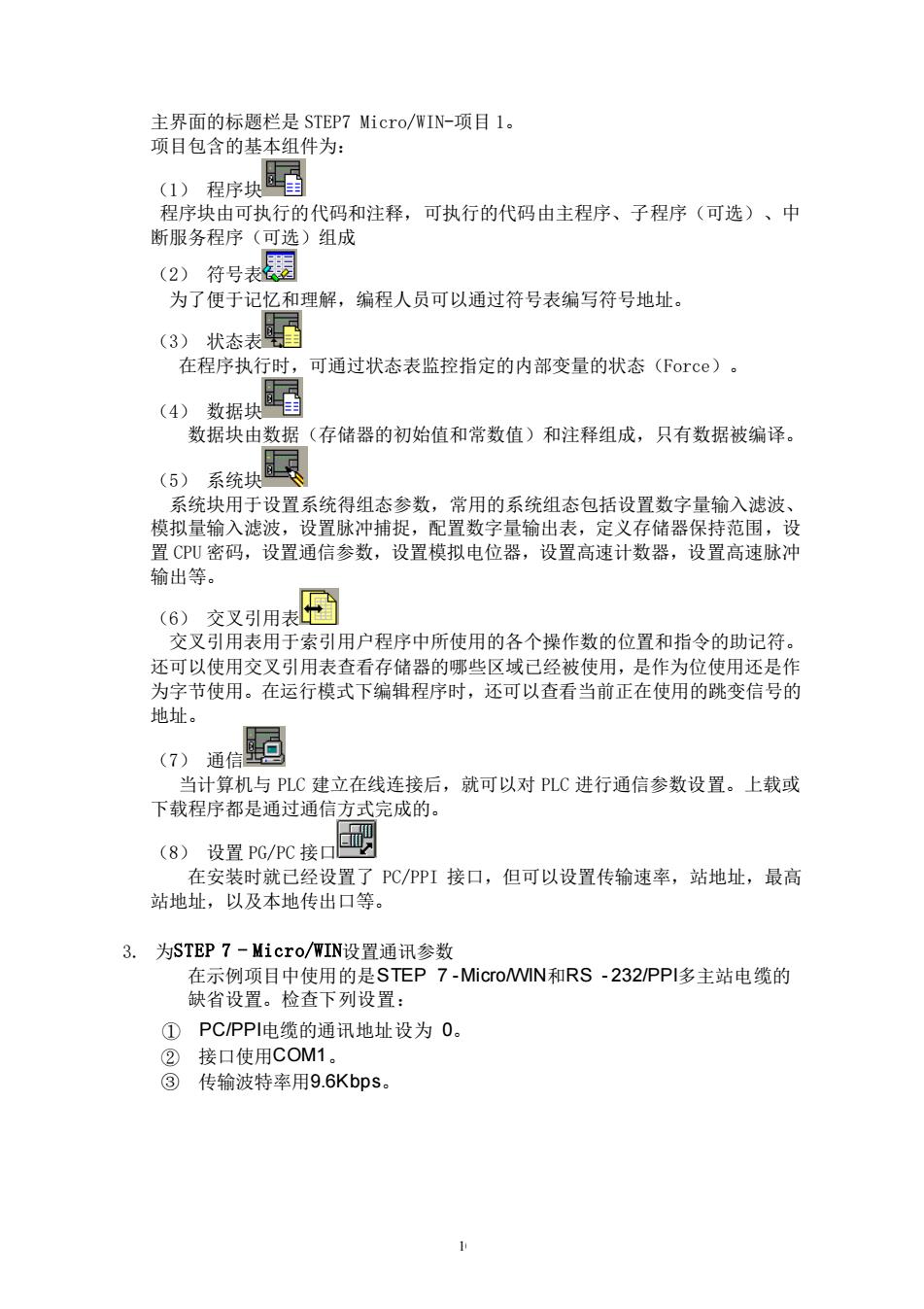

主界面的标题栏是STEP7 Micro/WIN-项目1。 项目包含的基本组件为： Q)程序块電 程序块由可执行的代码和注释，可执行的代码由主程序、子程序（可选）、中 断服务程序（可选）组成 (2)符号表 为了便于记忆和理解，编程人员可以通过符号表编写符号地址。 (3)状态表 在程序执行时，可通过状态表监控指定的内部变量的状态(Force)。 (4)数据块国 数据块由数据（存储器的初始值和常数值）和注释组成，只有数据被编译。 (5)系统块国 系统块用于设置系统得组态参数，常用的系统组态包括设置数字量输入滤波 模拟量输入滤波，设置脉冲捕捉，配置数字量输出表，定 义存储器保持范围，设 置CU密码，设置通信参数，设置模拟电位器，设置高速计数器，设置高速脉冲 输出等。 (6)交又引用表 交叉引用表用于索引用户程序中所使用的各个操作数的位置和指令的助记符 还可以使用交叉引用表查看存储器的哪些区域已经被使用，是作为位使用还是作 为字节使用。在运行模式下编辑程序时，还可以查看当前正在使用的跳变信号的 地址。 ()通信弱 当计算机与PLC建立在线连接后，就可以对PLC进行通信参数设置。上载或 下载程序都是通过通信方式完成的。 (8)设置PG/C接口 在安装时就已经设置了PC/PPI接口，但可以设置传输速率，站地址，最高 站地址，以及本地传出口等。 3.为STEP7-Micro/WIN设置通讯参数 在示例项目中使用的是STEP7-MicroMWIN和RS-232PPI多主站电缆的 缺省设置。检查下列设置： ①PC/PPIE电缆的通讯地址设为O。 ②接口使用COM1。 ③传输波特率用9.6Kbps
10 主界面的标题栏是 STEP7 Micro/WIN-项目 1。 项目包含的基本组件为： （1） 程序块 程序块由可执行的代码和注释，可执行的代码由主程序、子程序（可选）、中 断服务程序（可选）组成 （2） 符号表 为了便于记忆和理解，编程人员可以通过符号表编写符号地址。 （3） 状态表 在程序执行时，可通过状态表监控指定的内部变量的状态（Force）。 （4） 数据块 数据块由数据（存储器的初始值和常数值）和注释组成，只有数据被编译。 （5） 系统块 系统块用于设置系统得组态参数，常用的系统组态包括设置数字量输入滤波、 模拟量输入滤波，设置脉冲捕捉，配置数字量输出表，定义存储器保持范围，设 置 CPU 密码，设置通信参数，设置模拟电位器，设置高速计数器，设置高速脉冲 输出等。 （6） 交叉引用表 交叉引用表用于索引用户程序中所使用的各个操作数的位置和指令的助记符。 还可以使用交叉引用表查看存储器的哪些区域已经被使用，是作为位使用还是作 为字节使用。在运行模式下编辑程序时，还可以查看当前正在使用的跳变信号的 地址。 （7） 通信 当计算机与 PLC 建立在线连接后，就可以对 PLC 进行通信参数设置。上载或 下载程序都是通过通信方式完成的。 （8） 设置 PG/PC 接口 在安装时就已经设置了 PC/PPI 接口，但可以设置传输速率，站地址，最高 站地址，以及本地传出口等。 3. 为STEP 7 - Micro/WIN设置通讯参数 在示例项目中使用的是STEP 7 -Micro/WIN和RS - 232/PPI多主站电缆的 缺省设置。检查下列设置： ① PC/PPI电缆的通讯地址设为 0。 ② 接口使用COM1。 ③ 传输波特率用9.6Kbps
设置PGPC接口 访问路径 应用程序访问点8)： PC/PPI cable (PPI) (Standard for Micro/WIN) 属性B). 无》 ISO Ind.Ethernet 复制Y)., 除心 C/ 接口 添加/除 确定 取消帮助 图2-4通讯协议选择 居性，Pcable(Ppi) P肛本地连接】 站参数 地址④： 超时)： 厂多主站网络) 传输率)： 9.6kbps习 最高站地址如： 31 确认☐缺省①)取消帮助 图2-5设置主站地址通讯波特率
11 图2-4 通讯协议选择 图2-5 设置主站地址通讯波特率
