▣3.附着式塔式起重机 ·附着式塔式起重机是直接固定在建筑物近旁的 混凝土基础上，依靠爬升系统随着建筑物升高 而自行向上接高。塔式起重机的附着是指为减 小塔身计算长度，每隔20m左右将塔身与建筑 物联结起来。它适用于高层建筑施工。 附着式塔式起重机还可以装在建筑物内作为爬 升起重机使用或作为轨道式塔式起重机使用。 QT4-10型附着式塔式起重机的液压自升系统 由顶升套架、长行程液压千斤顶、承座、顶升 横梁、定位销等组成。其自升过程如图6-13所 示
▪ 3. 附着式塔式起重机 ▪ 附着式塔式起重机是直接固定在建筑物近旁的 混凝土基础上，依靠爬升系统随着建筑物升高 而自行向上接高。塔式起重机的附着是指为减 小塔身计算长度，每隔20m左右将塔身与建筑 物联结起来。它适用于高层建筑施工。 ▪ 附着式塔式起重机还可以装在建筑物内作为爬 升起重机使用；或作为轨道式塔式起重机使用。 ▪ QT4-10型附着式塔式起重机的液压自升系统 由顶升套架、长行程液压千斤顶、承座、顶升 横梁、定位销等组成。其自升过程如图6-13所 示
因 a b) c d) e) 图 6-13
图 6-13

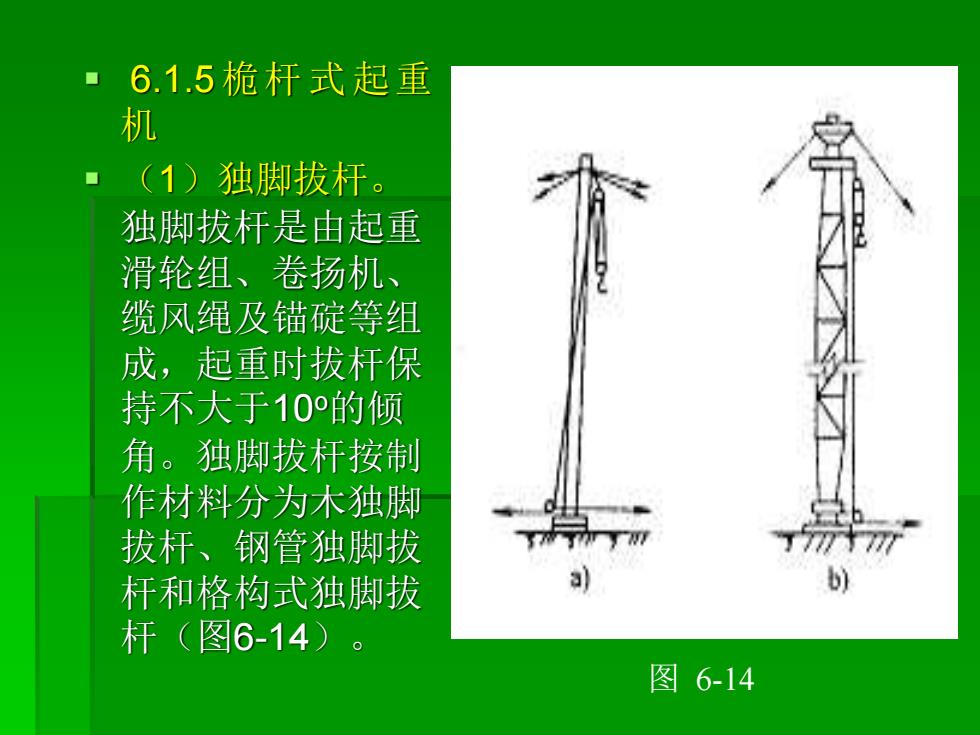

■ 6.1.5桅杆式起重 机 (1)独脚拔杆。 独脚拔杆是由起重 滑轮组、卷扬机、 缆风绳及锚碇等组 成，起重时拔杆保 持不大于10的倾 角。独脚拔杆按制 作材料分为木独脚 拔杆、钢管独脚拔 杆和格构式独脚拔 b) 杆（图6-14）。 图6-14
▪ 6.1.5 桅杆式起重 机 ▪ （ 1）独脚拔杆。 独脚拔杆是由起重 滑轮组、卷扬机、 缆风绳及锚碇等组 成，起重时拔杆保 持不大于10 o的倾 角。独脚拔杆按制 作材料分为木独脚 拔杆、钢管独脚拔 杆和格构式独脚拔 杆（图 6 -14）。 图 6 -14
(2)人字拔杆。 人字拔杆是用两 根圆木或钢管或 格构式钢构件以 钢丝绳绑扎或铁 件铰接而成（图 6-15)两杆夹角 不宜超过30°，起 重时拔杆向前倾 斜度不得超过 1/10。其优点是 侧向稳定性较好 缺点是构件起吊 后活动范围小。 图6-15
▪ （ 2 ）人字拔杆 。 人字拔杆是用两 根圆木或钢管或 格构式钢构件以 钢丝绳绑扎或铁 件铰接而成 （ 图 6 -15 ）两杆夹角 不宜超过30 o ， 起 重时拔杆向前倾 斜 度 不 得 超 过 1/10。其优点是 侧向稳定性较好 ， 缺点是构件起吊 后活动范围小 。 图 6 -15
(3)悬臂拔杆。 在独脚拔杆的中 部或2/3高度外， 装上一根铰接的 起重臂即成悬臂 拔杆（图6-16）。 起重臂可以左右 回转和上下起伏， 其特点是有较大 的起重高度和起 重半径，但起重 量降低。 图6-16
▪ （ 3 ）悬臂拔杆 。 在独脚拔杆的中 部或 2 ／ 3高度外 ， 装上一根铰接的 起重臂即成悬臂 拔杆 （ 图 6 -16 ） 。 起重臂可以左右 回转和上下起伏 ， 其特点是有较大 的起重高度和起 重半径 ，但起重 量降低 。 图 6 -16
