(4)牵缆式桅杆 起重机。在独脚 拔杆的下端装上 一1 根可以全回转 和起伏的起重臂 即成为牵缆式桅 杆起重机（图6 17),这种起重 机具有较大的起 重半径，起重量 了m丁市丁m 大且操作灵活。 图6-17
▪ （ 4 ）牵缆式桅杆 起重机 。在独脚 拔杆的下端装上 一根可以全回转 和起伏的起重臂 即成为牵缆式桅 杆起重机 （ 图 6 - 17 ） ，这种起重 机具有较大的起 重半径 ，起重量 大且操作灵活 。 图 6 -17
6.2钢筋混凝土单层工业厂房结构吊装 ▣6.2.1吊装前的准备 ·1)平整场地与道路铺设。 ▣2)7 构件的运输与堆放。 图6-18为柱、吊车梁、屋 架等构件运输示意图。 b) 1 Aho oc 1- 图 6-18
6.2钢筋混凝土单层工业厂房结构吊装 ▪ 6.2.1吊装前的准备 ▪ 1）平整场地与道路铺设。 ▪ 2）构件的运输与堆放。图6-18为柱、吊车梁、屋 架等构件运输示意图。 图 6-18

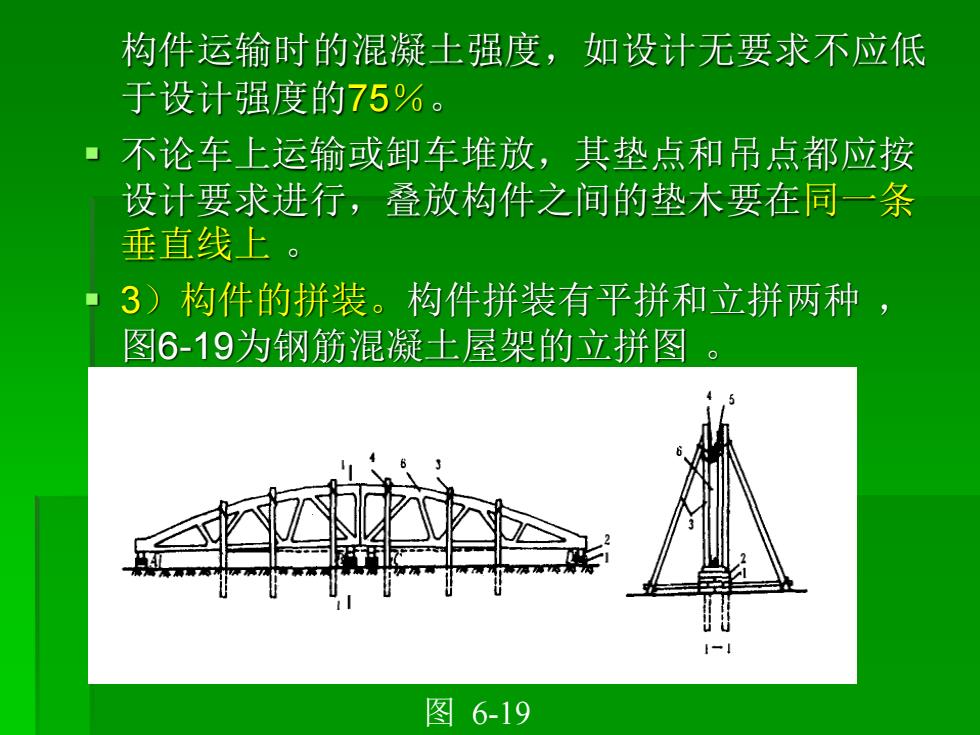

构件运输时的混凝土强度，如设计无要求不应低 于设计强度的75%。 ·不论车上运输或卸车堆放，其垫点和吊点都应按 设计要求进行，叠放构件之间的垫木要在同一条 垂直线上。 ·3)构件的拼装。构件拼装有平拼和立拼两种， 图6-19为钢筋混凝土屋架的立拼图 。 图6-19
构件运输时的混凝土强度，如设计无要求不应低 于设计强度的75％。 ▪ 不论车上运输或卸车堆放，其垫点和吊点都应按 设计要求进行，叠放构件之间的垫木要在同一条 垂直线上 。 ▪ 3）构件的拼装。构件拼装有平拼和立拼两种 ， 图6-19为钢筋混凝土屋架的立拼图 。 图 6-19

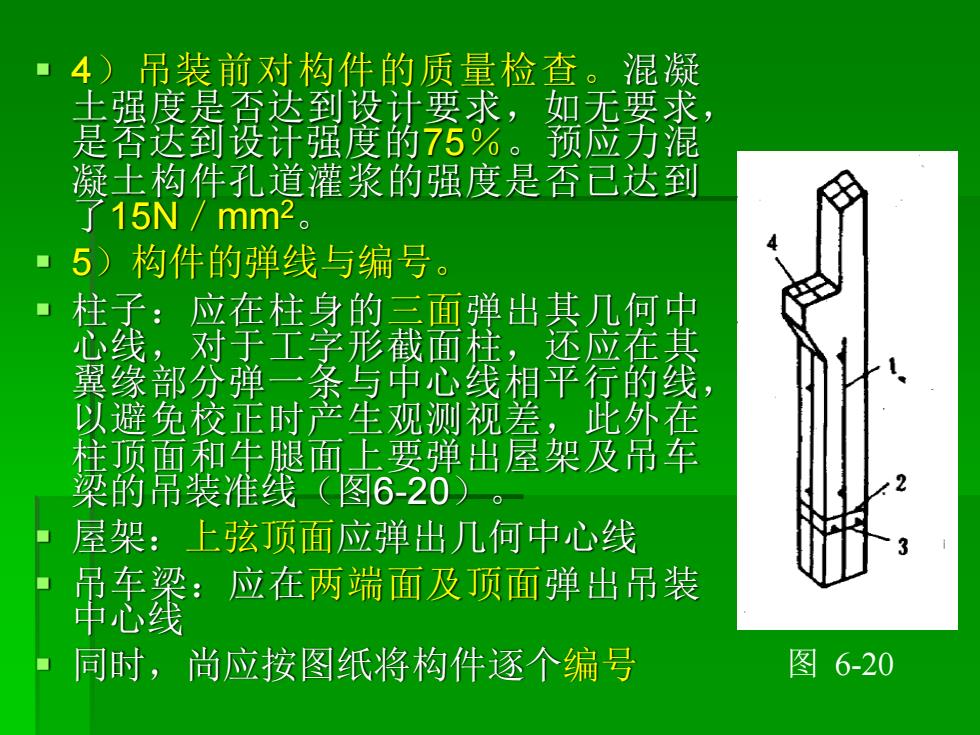

4)吊装前对构件的质量检查。混凝 士强度是香达到设计要求，如无要求， 是容达到设计强度的75%。预应方混 凝土构件孔道灌浆的强度是否已达到 了15N/mm2。 5)构件的弹线与编号。 柱子：应在柱身的三面弹出其几何中 心线，对于工字形截面柱，还应在其 翼缘部分弹一条与甲心线相平行的线， 以避免校正时产生观测视差，此外在 柱顶面和牛腿面上要弹出屋架及吊车 梁的吊装准线（图6-20）。 屋架：上弦顶面应弹出几何中心线 糖餐： 应在两端面及顶面弹出吊装 同时，尚应按图纸将构件逐个编号 图 6-20
▪ 4）吊装前对构件的质量检查。混凝 土强度是否达到设计要求，如无要求， 是否达到设计强度的75％。预应力混 凝土构件孔道灌浆的强度是否已达到 了15N／mm2 。 ▪ 5）构件的弹线与编号。 ▪ 柱子：应在柱身的三面弹出其几何中 心线，对于工字形截面柱，还应在其 翼缘部分弹一条与中心线相平行的线， 以避免校正时产生观测视差，此外在 柱顶面和牛腿面上要弹出屋架及吊车 梁的吊装准线（图6-20）。 ▪ 屋架：上弦顶面应弹出几何中心线 ▪ 吊车梁：应在两端面及顶面弹出吊装 中心线 ▪ 同时，尚应按图纸将构件逐个编号 图 6-20

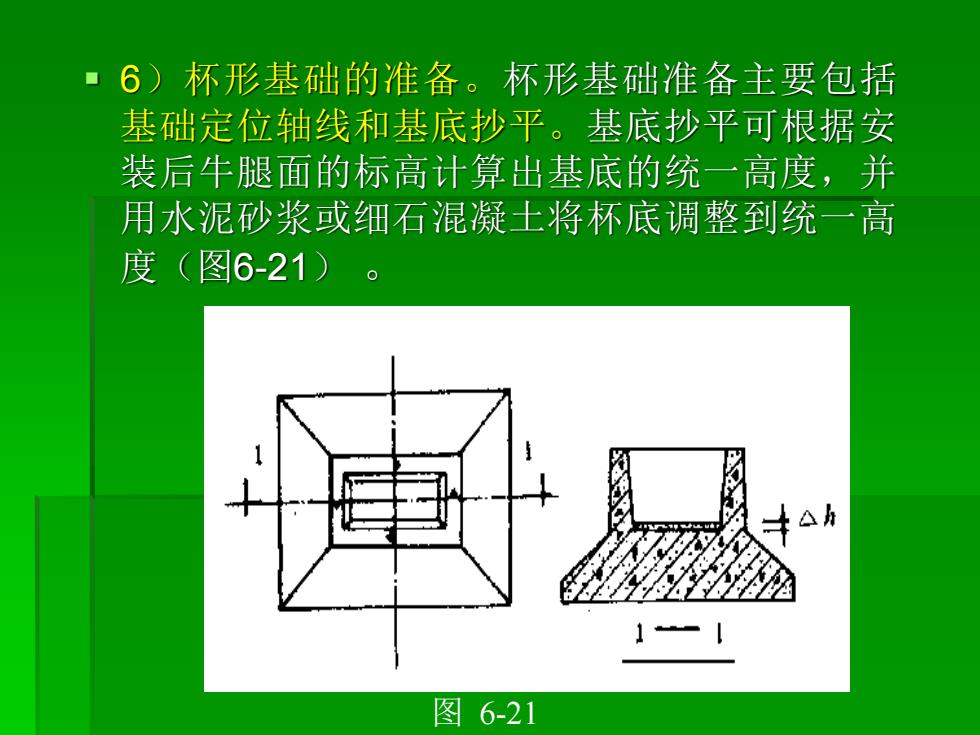

·6)杯形基础的准备。杯形基础准备主要包括 基础定位轴线和基底抄平。基底抄平可根据安 装后牛腿面的标高计算出基底的统一高度，并 用水泥砂浆或细石混凝土将杯底调整到统一高 度（图6-21） 1 图6-21
▪ 6）杯形基础的准备。杯形基础准备主要包括 基础定位轴线和基底抄平。基底抄平可根据安 装后牛腿面的标高计算出基底的统一高度，并 用水泥砂浆或细石混凝土将杯底调整到统一高 度（图6-21） 。 图 6-21
