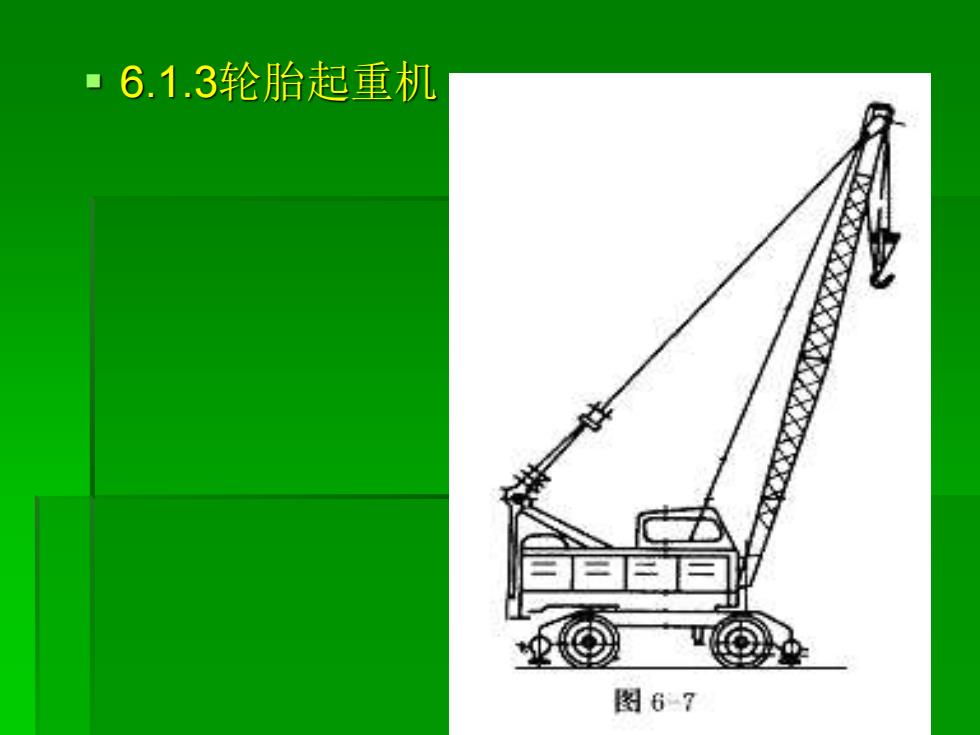

▣6.1.3轮胎起重机 图6-7
▪ 6.1.3轮胎起重机

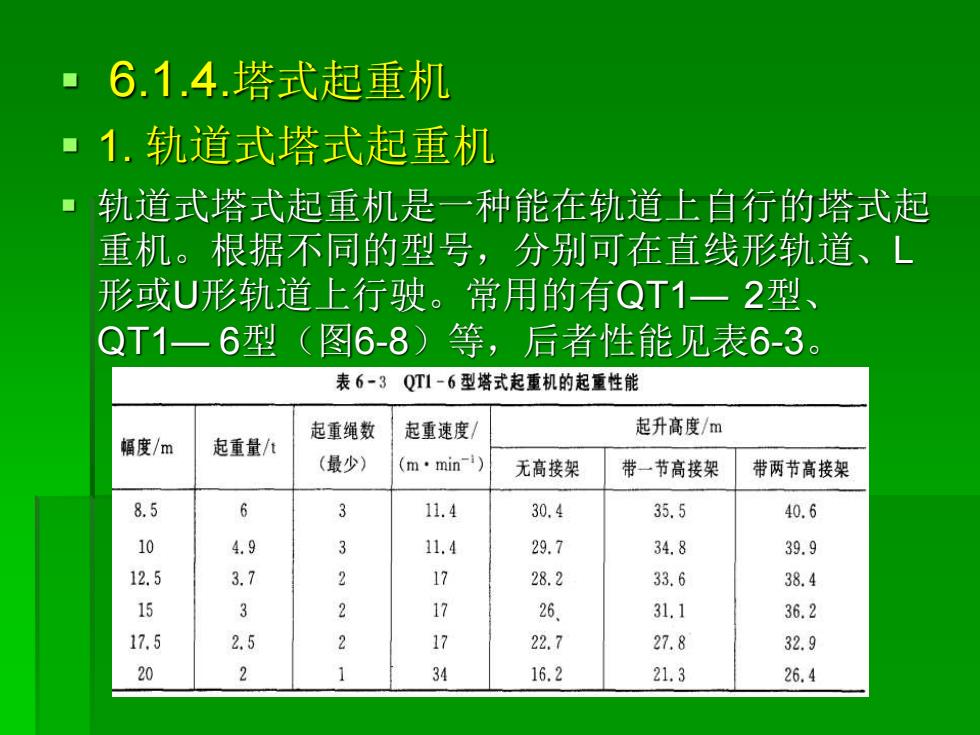

▣6.1.4.塔式起重机 ▣1.轨道式塔式起重机 ·轨道式塔式起重机是一种能在轨道上自行的塔式起 重机。根据不同的型号，分别可在直线形轨道、L 形或U形轨道上行驶。常用的有QT1一2型、 QT1一6型（图6-8）等， 后者性能见表6-3。 表6-3 QT1-6型塔式起重机的起重性能 起重绳数 起重速度/ 起升高度/m 幅度/m 起重量九 (最少) (m·min) 无高接架 带一节高接架 带两节高接架 8.5 6 0 11.4 30.4 35.5 40.6 10 4.9 11.4 29.7 34.8 39.9 12.5 3.7 2 12 28.2 33.6 38.4 15 3 2 17 26. 31.1 36.2 17.5 2.5 2 17 22.7 27.8 32.9 20 2 1 34 16.2 21.3 26.4
▪ 6.1.4.塔式起重机 ▪ 1. 轨道式塔式起重机 ▪ 轨道式塔式起重机是一种能在轨道上自行的塔式起 重机。根据不同的型号，分别可在直线形轨道、L 形或U形轨道上行驶。常用的有QT1— 2型、 QT1— 6型（图6-8）等，后者性能见表6-3
40.60 1729.8011514132 5900 5000 0151 1200 8765 80001 i0 0075 8500 可20000 01862 001 -9 0.000 28 1000 85 X1000 1900 1900 133513321 k3800 4664 图 6-8

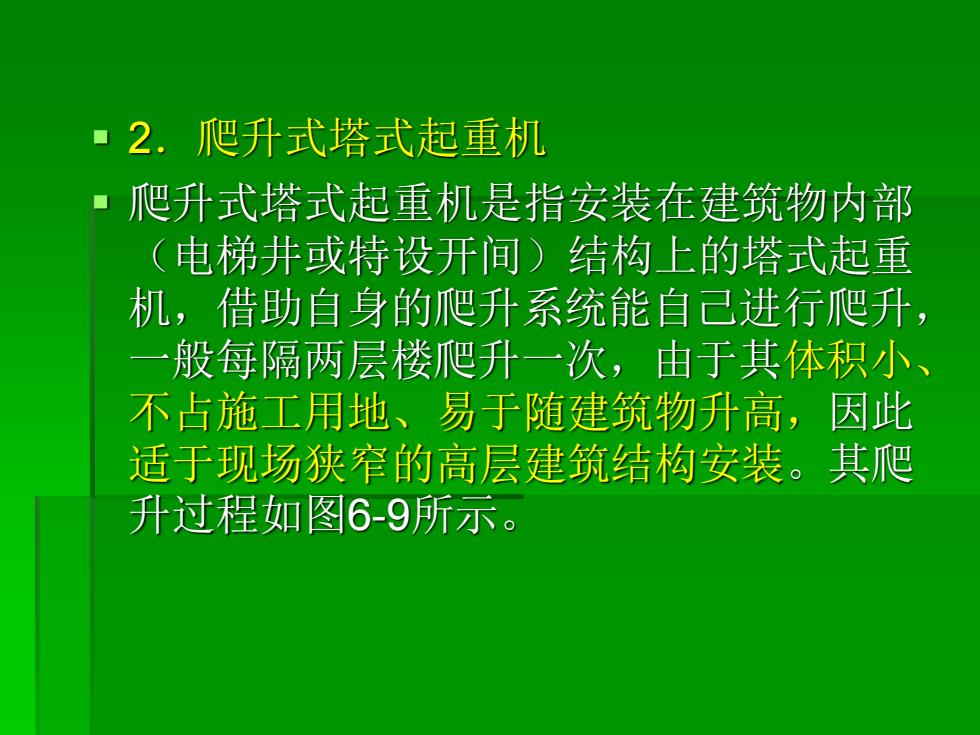

▣2.爬升式塔式起重机 爬升式塔式起重机是指安装在建筑物内部 (电梯井或特设开间)结构上的塔式起重 机，借助自身的爬升系统能自己进行爬升， 一般每隔两层楼爬升一次，由于其体积小、 不占施工用地、易于随建筑物升高，因此 适于现场狭窄的高层建筑结构安装。其爬 升过程如图6-9所示
▪ 2．爬升式塔式起重机 ▪ 爬升式塔式起重机是指安装在建筑物内部 （电梯井或特设开间）结构上的塔式起重 机，借助自身的爬升系统能自己进行爬升， 一般每隔两层楼爬升一次，由于其体积小、 不占施工用地、易于随建筑物升高，因此 适于现场狭窄的高层建筑结构安装。其爬 升过程如图6-9所示
A W5 a) b) 图6-9
