实现核磁共振的方法，只有以下两种： (1)B不变，改变v 方法是将样品置于强度固定的外加磁场中，并逐步改 变照射用电磁辐射的频率，直至引起共振为止，这种 方法叫扫频(frequency sweep)。· (2)V不变，改变B, 方法是将样品用固定电磁辐射进行照射，并缓缓改变 外加磁场的强度，达到引起共振为止。这种方法叫扫 场(field sweep)。 通常，在实验条件下实现NMR多用2法。 疮潮清月業大孕 HARBIN LNTVERSITY OF COMMERCE

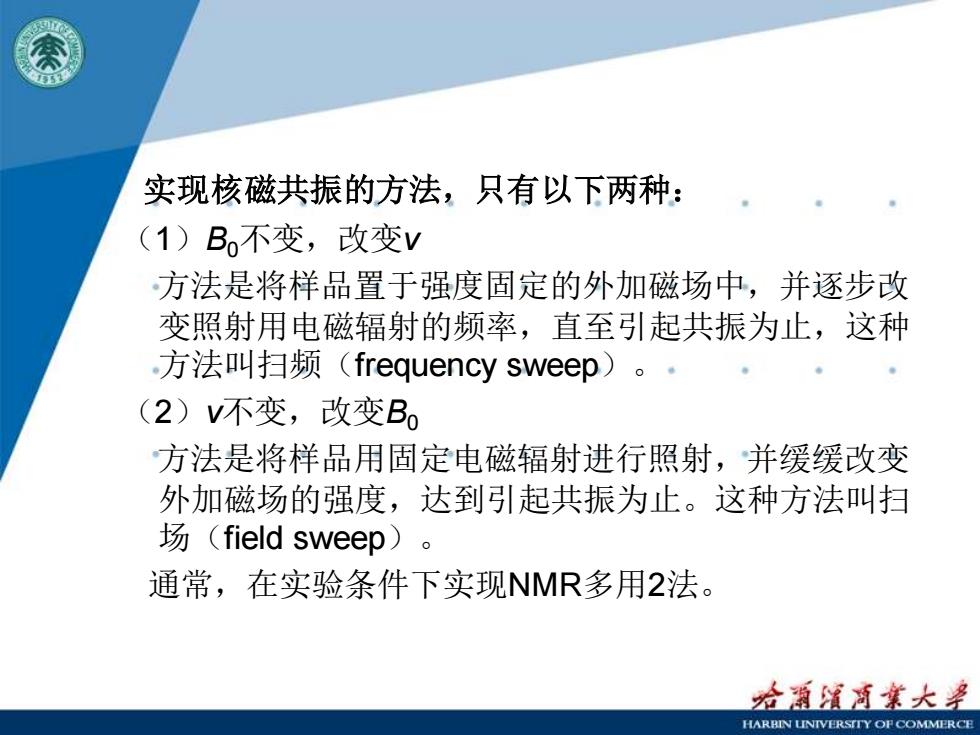

实现核磁共振的方法，只有以下两种： （1）B0不变，改变v 方法是将样品置于强度固定的外加磁场中，并逐步改 变照射用电磁辐射的频率，直至引起共振为止，这种 方法叫扫频（frequency sweep）。 （2）v不变，改变B0 方法是将样品用固定电磁辐射进行照射，并缓缓改变 外加磁场的强度，达到引起共振为止。这种方法叫扫 场（field sweep）。 通常，在实验条件下实现NMR多用2法
核磁共振波谱仪主要由磁铁、射频振荡器、 射频接收器等组成 射频 射频 发生器 接受器 磁 铁 扫描 发生器 人UA 记录仪 给潮清月掌大呈 HARBIN LNTVERSTTY OF COMMERCE
核磁共振波谱仪主要由磁铁、射频振荡器、 射频接收器等组成
磁铁 可以是永久磁铁，也可以是电磁铁，前者稳定性好。磁 场要求在足够大的范围内十分均匀。当磁场强度为1.409T 时，其不均匀性应小于六千万分之一。这个要求很高，即 使细心加工也极难达到。因此在磁铁上备有痔殊的绕组，： 以抵消磁场的不均匀性。磁铁上还备有扫描线圈，可以连 续改变磁场强度的百万分之士几。，可在射频振荡器的频率 固定时，改变场强度，进行扫描。 由永久磁铁和电磁铁获得的磁场一般不能超过2.4T,这 相应于氢核的共振频率为100MHz。,对于200MHz以上高频 谱仪采用超导磁体。由貪铌合金丝缠绕的超导线圈完全浸 泡在液氦中间，对超导线圈缓慢地通入电流，当超亭线圈 中的电流达到额定值（即产生额定的磁场强度时），使线 圈的两接头闭合，只要液氦始终浸泡线圈，盒铌合 金在此 温度下的超导性则使电流一直维持下去。，使用超导磁体， 可获得10~17.5T的磁场，其相应的氢核共振频率为 400~750MHz。 哈潮道商業大望 HARBIN LNTVERSITY OP COMMERCE
1、磁铁 可以是永久磁铁，也可以是电磁铁，前者稳定性好。磁 场要求在足够大的范围内十分均匀。当磁场强度为1.409T 时，其不均匀性应小于六千万分之一。这个要求很高，即 使细心加工也极难达到。因此在磁铁上备有特殊的绕组， 以抵消磁场的不均匀性。磁铁上还备有扫描线圈，可以连 续改变磁场强度的百万分之十几。可在射频振荡器的频率 固定时，改变磁场强度，进行扫描。 由永久磁铁和电磁铁获得的磁场一般不能超过2.4T，这 相应于氢核的共振频率为100MHz。对于200MHz以上高频 谱仪采用超导磁体。由含铌合金丝缠绕的超导线圈完全浸 泡在液氦中间，对超导线圈缓慢地通入电流，当超导线圈 中的电流达到额定值（即产生额定的磁场强度时），使线 圈的两接头闭合，只要液氦始终浸泡线圈，含铌合金在此 温度下的超导性则使电流一直维持下去。使用超导磁体， 可获得10~17.5T的磁场，其相应的氢核共振频率为 400~750 MHz
2、 射频振荡器 射频振荡器就是用于产生射频，NMR仪通常采 用恒温下石英晶体振荡器。射频振荡器的线圈垂直于 磁场，产生与磁场强度相适应的射频振荡。一般情况 ·下，"射频频率是固定的，振荡器发生60MHz(对于 1.409T磁场)或100MHz（对于2.350T磁场)的电磁 ·波只对氢核进行核磁共振测定。要测定其它的核，如 19F,13C,1B,则要用其它频率的振荡器。 给潮清月掌大呈 HARBIN LNTVERSTTY OF COMMERCE
2、射频振荡器 射频振荡器就是用于产生射频，NMR仪通常采 用恒温下石英晶体振荡器。射频振荡器的线圈垂直于 磁场，产生与磁场强度相适应的射频振荡。一般情况 下，射频频率是固定的，振荡器发生60MHz（对于 1.409T磁场）或100MHz（对于2.350T磁场）的电磁 波只对氢核进行核磁共振测定。要测定其它的核，如 19F， 13C， 11B，则要用其它频率的振荡器
3、射频接收器 射频接收器线圈在试样管的周围，并于振荡器线 。圈和扫描线圈相垂直，当射频振荡器发生的频率V。与 磁场强度B达到前述特定组合时，放置在磁场和射频 。 线圈中间的试样就要发生共振而吸收能量，这个能量 的吸收情况为射频接收器所检出，通过放大后记录下 。来。.所以核磁共振波谱仪测量的是共振吸收。 疮潮清月業大孕 HARBIN LNTVERSITY OP COMMERCE

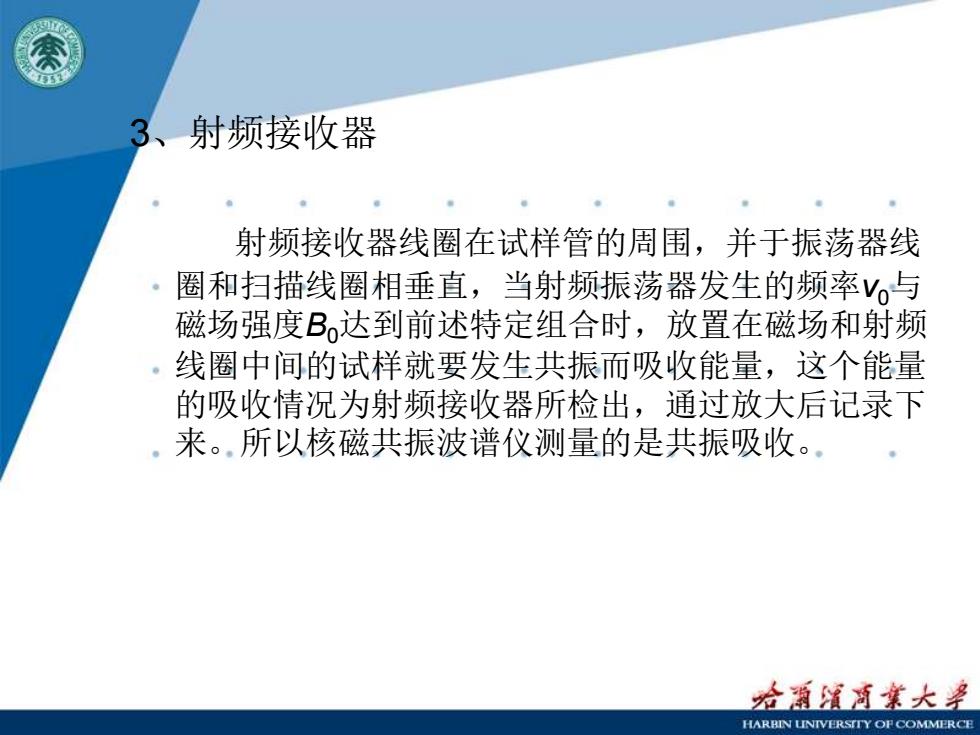

3、射频接收器 射频接收器线圈在试样管的周围，并于振荡器线 圈和扫描线圈相垂直，当射频振荡器发生的频率v0与 磁场强度B0达到前述特定组合时，放置在磁场和射频 线圈中间的试样就要发生共振而吸收能量，这个能量 的吸收情况为射频接收器所检出，通过放大后记录下 来。所以核磁共振波谱仪测量的是共振吸收
