3)三相合成磁势空间矢量 F=FmA cos(ot+A) FAnC FB FmB cos(ot +B) Fc=Fc cos(at+c) ·三相合成磁势 ·(以A相轴为参考轴) FABC =Fe) B FB一 August 27,2011 16
August 27, 2011 16 3）三相合成磁势空间矢量 ! FA = FmA cos("t + # A ) ! FB = FmB cos("t + # B ) ! FC = FmC cos("t + #C ) ! FABC = 3 2 Fme j("t +# A ) • 三相合成磁势 • （以A相轴为参考轴） B C A FA＋ FA－ FB＋ FC＋ FB－ FC－ FABC

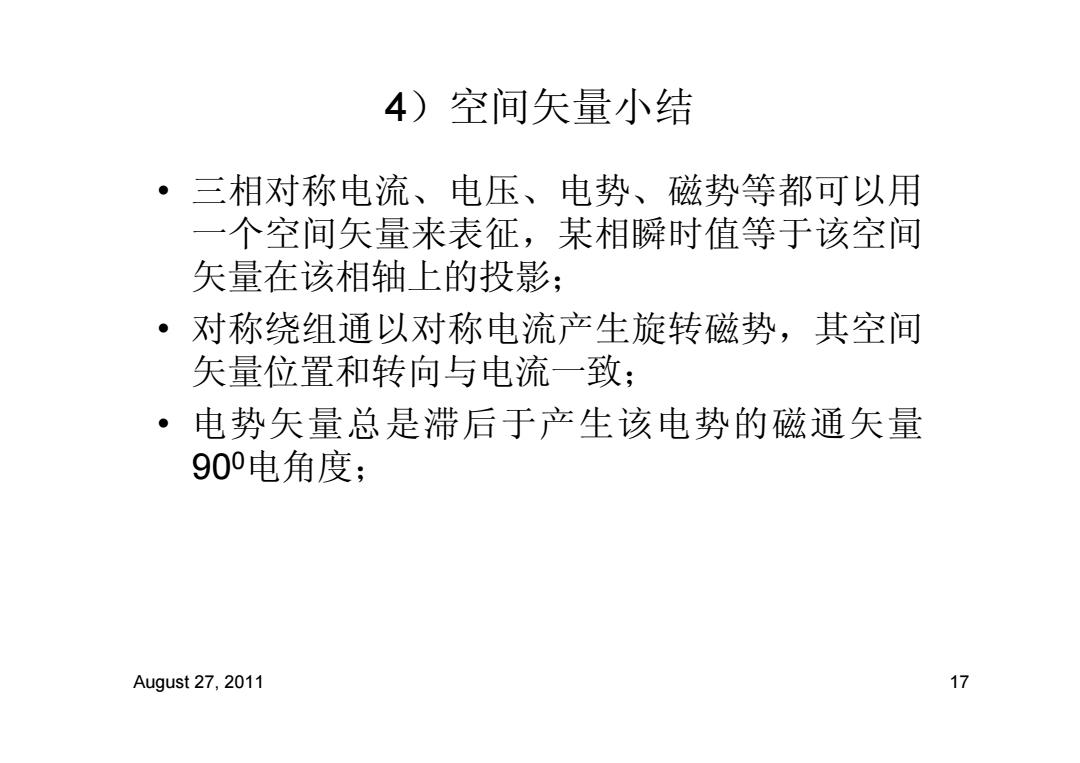

4)空间矢量小结 三相对称电流、电压、电势、磁势等都可以用 一个空间矢量来表征，某相瞬时值等于该空间 矢量在该相轴上的投影； ·对称绕组通以对称电流产生旋转磁势，其空间 矢量位置和转向与电流一致； ·电势矢量总是滞后于产生该电势的磁通矢量 90电角度； August 27,2011 17
August 27, 2011 17 4）空间矢量小结 • 三相对称电流、电压、电势、磁势等都可以用 一个空间矢量来表征，某相瞬时值等于该空间 矢量在该相轴上的投影； • 对称绕组通以对称电流产生旋转磁势，其空间 矢量位置和转向与电流一致； • 电势矢量总是滞后于产生该电势的磁通矢量 900电角度；
2.1同步发电机SG的空载运行 当SG空载运行时，电枢绕组开路，电枢电流 等于零，气隙中只有励磁磁场。 ·转子励磁绕组通入励磁电流，产生恒定励磁磁 场，并随转子同步旋转。 。 转子旋转磁场在定子电枢绕组中感应励磁电 势，主要是基波电势，电枢端电压等于励磁电 势，它们的频率f取决于转速n和极对数p。 f=pn/60 马→F→乎8→g8→Er→U0 August 27,2011 18
August 27, 2011 18 2.1 同步发电机SG的空载运行 • 当SG空载运行时，电枢绕组开路，电枢电流 等于零，气隙中只有励磁磁场。 • 转子励磁绕组通入励磁电流，产生恒定励磁磁 场，并随转子同步旋转。 • 转子旋转磁场在定子电枢绕组中感应励磁电 势，主要是基波电势，电枢端电压等于励磁电 势，它们的频率f1取决于转速n和极对数p。 Ef If Ff Φfδ Ψfδ Ｕa0 ! f1 = pn /60

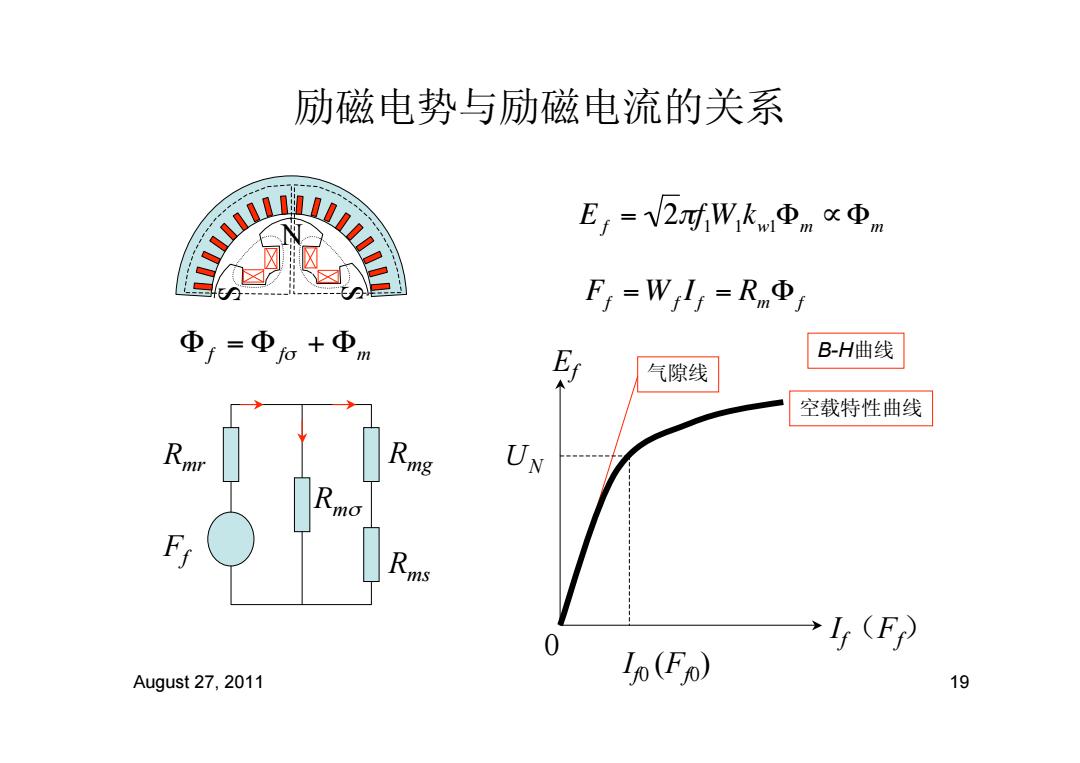

励磁电势与励磁电流的关系 10nn300P儿 Ej=V2fWknΦnmxΦn Fj=Wl5=RnΦ Φ=Φ+Φ， B-H曲线 气隙线 空载特性曲线 R UN mo R s 0 August 27,2011 o(F) 19
August 27, 2011 19 励磁电势与励磁电流的关系 If （Ff ） Ef 0 If0 (Ff0) ＵN ! E f = 2"f1 W1kw1 #m $#m ! Ff = W f If = Rm"f ! "f = "f# + "m Ff Rmr Rmg Rms Rmσ N S S B-H曲线 空载特性曲线 气隙线

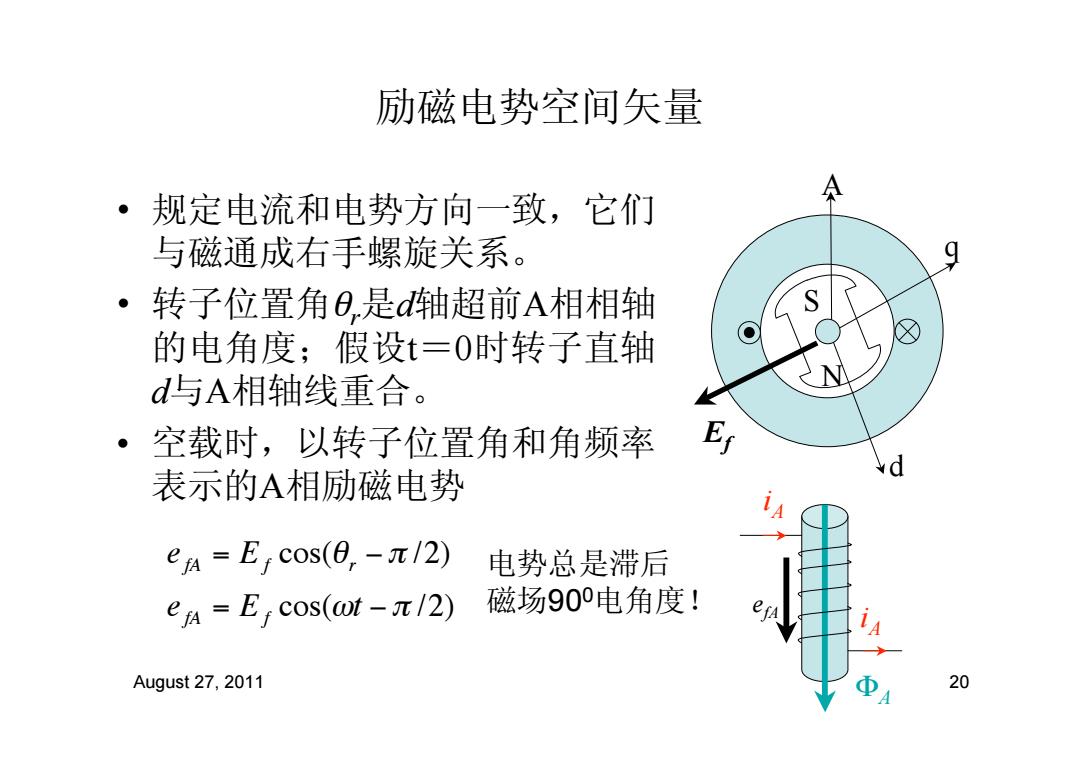

励磁电势空间矢量 。 规定电流和电势方向一致，它们 与磁通成右手螺旋关系。 转子位置角6是d轴超前A相相轴 的电角度；假设t=0时转子直轴 d与A相轴线重合。 ·空载时，以转子位置角和角频率 d 表示的A相励磁电势 eA=E,cos((0,-π/2) 电势总是滞后 eA=E,cos(t-π/2) 磁场90电角度！ August 27,2011 20
August 27, 2011 20 励磁电势空间矢量 • 规定电流和电势方向一致，它们 与磁通成右手螺旋关系。 • 转子位置角θr是d轴超前A相相轴 的电角度；假设t＝0时转子直轴 d与A相轴线重合。 • 空载时，以转子位置角和角频率 表示的A相励磁电势 efA iA ΦA iA ! efA = E f cos("r # $ /2) efA = E f cos(%t # $ /2) N S d q A Ef 电势总是滞后 磁场900电角度！
