综合一个匹配网络，要求下图的反射系数， 如上图(a)所示的约束条件， 0 inAoln 1<π RC
综合一个匹配网络，要求下图的反射系数， 如上图(a)所示的约束条件， RC d d m m p w w w w £ G = D G = G ò òD ¥ 1 ln 1 ln 1 ln 0
·对于给定的负载(RC乘积固定)，只有以通带内 有较高的反射系数为代价，才能达到较宽的带宽； ·通带内的反射系数不能为零，除非带宽为零。所 以只有在有限个频率上能达到完全匹配； ·当R和/或C增加时，匹配质量（带宽和反射系数倒 数)必须降低，所以高Q电路本质上比低Q值电路更 难以匹配
• 对于给定的负载（RC乘积固定），只有以通带内 有较高的反射系数为代价，才能达到较宽的带宽； • 通带内的反射系数不能为零，除非带宽为零。所 以只有在有限个频率上能达到完全匹配； • 当R和/或C增加时，匹配质量（带宽和反射系数倒 数）必须降低，所以高Q电路本质上比低Q值电路更 难以匹配

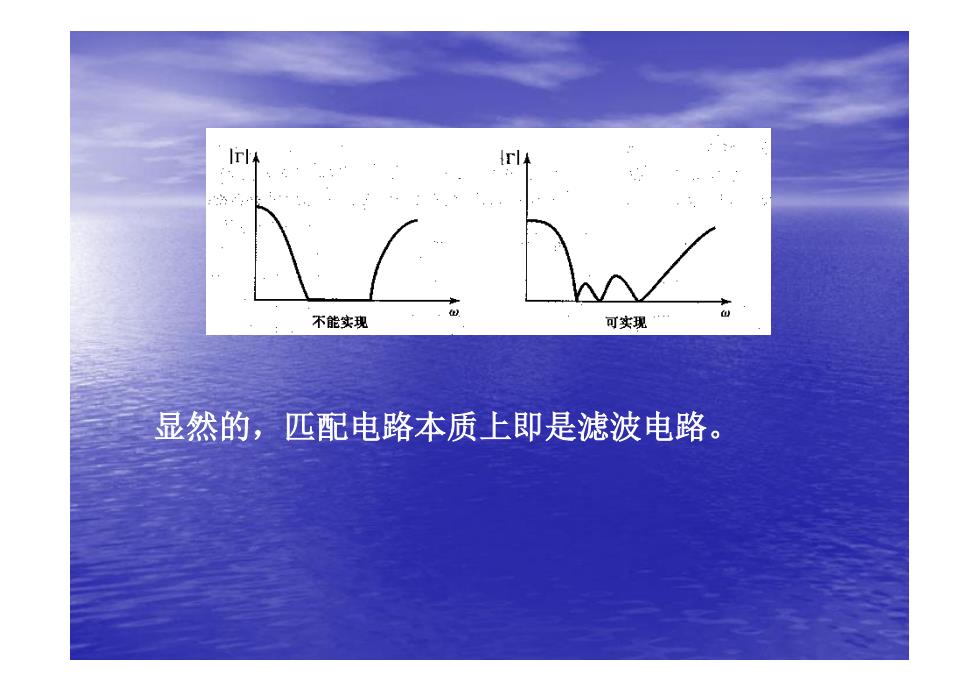

不能实现 可实现 显然的，匹配电路本质上即是滤波电路
显然的，匹配电路本质上即是滤波电路
22、匹配网络设计 1、匹配网络概述 2、四分之一阻抗变换器 3、多节阻抗变换器
22、匹配网络设计 1、匹配网络概述 2、四分之一阻抗变换器 3、多节阻抗变换器
Zo Zr-R1 4 乙=√Z2 下面重点讨论其频率变化特性，即频带特性；
Z1 = ZlZ0 下面重点讨论其频率变化特性，即频带特性；
