2.6典型局部应力 过程设备设计 主要内容 2.6.1概述 2.6.2受内压壳体与接管连接处的局部应力 2.6.3降低局部应力的措施
过程设备设计 2.6.1 概述 2.6.2 受内压壳体与接管连接处的局部应力 主要内容 2.6 典型局部应力 2 2.6.3 降低局部应力的措施
2.6典型局部应力 过程设备设计 2.6典型局部应力 教学重点： 受内压壳体与接管连接处的 局部应力。 教学难点： 应力集中系数法
过程设备设计 教学重点： 受内压壳体与接管连接处的 局部应力。 2.6 典型局部应力 2.6 典型局部应力 3 教学难点： 应力集中系数法

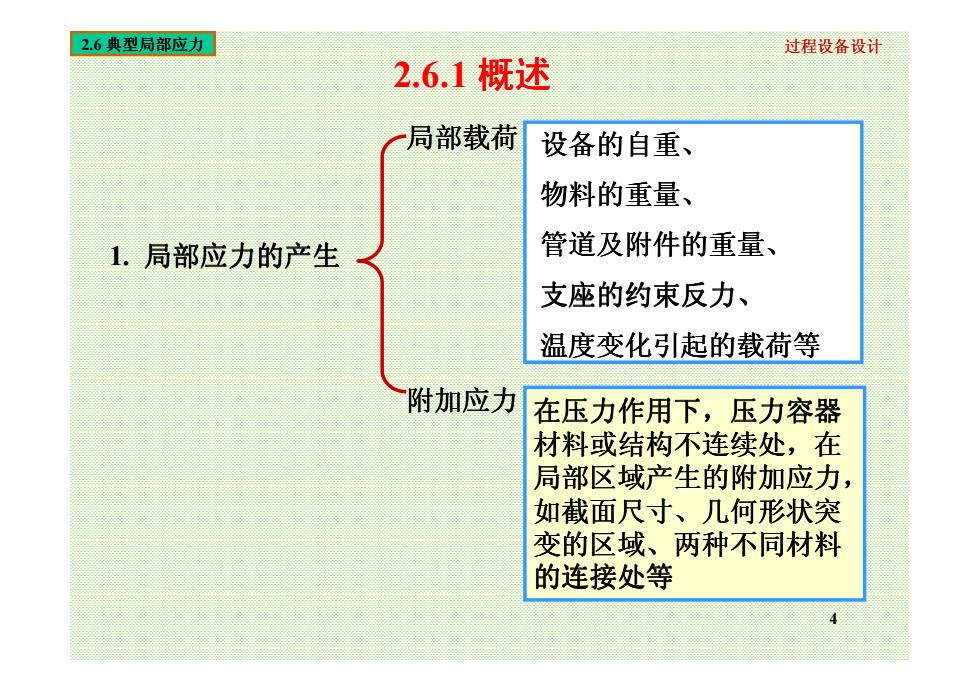

2.6典型局部应力 过程设备设计 2.6.1概述 局部载荷 设备的自重、 物料的重量、 1.局部应力的产生 管道及附件的重量、 支座的约束反力、 温度变化引起的载荷等 附加应力 在压力作用下，压力容器 材料或结构不连续处，在 局部区域产生的附加应力， 如截面尺寸、几何形状突 变的区域、两种不同材料 的连接处等
过程设备设计 2.6.1 概述 1. 局部应力的产生 局部载荷 设备的自重、 物料的重量、 管道及附件的重量、 支座的约束反力、 温度变化引起的载荷等 2.6 典型局部应力 4 温度变化引起的载荷等 在压力作用下，压力容器 材料或结构不连续处，在 局部区域产生的附加应力， 如截面尺寸、几何形状突 变的区域、两种不同材料 、两种不同材料 的连接处等 附加应力

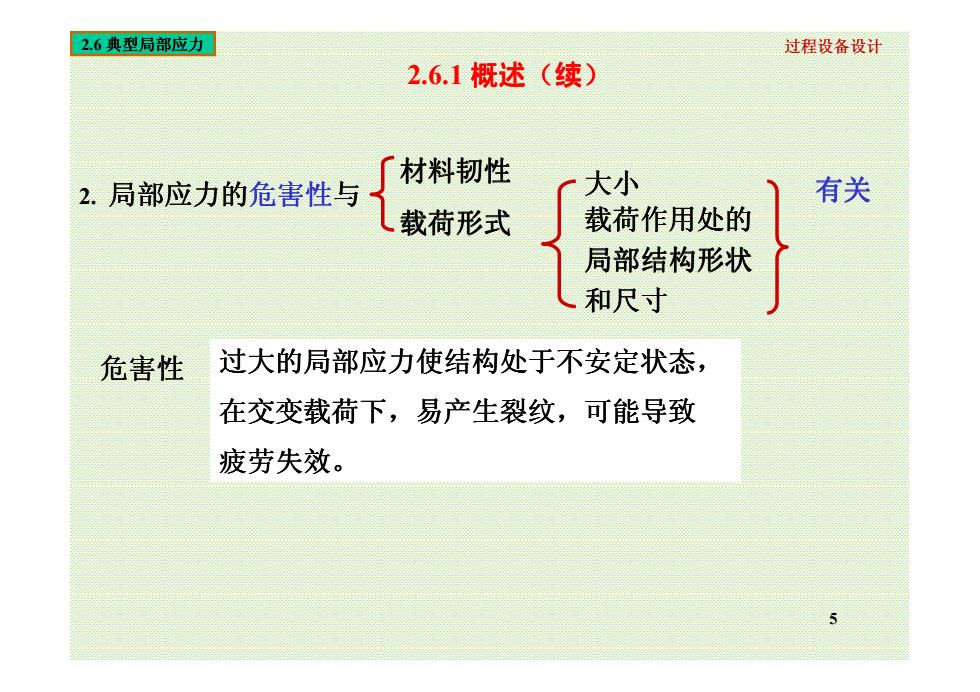

2.6典型局部应力 过程设备设计 2.6.1概述（续） 材料韧性 2.局部应力的危害性与 大小 有关 载荷形式 载荷作用处的 局部结构形状 和尺寸 危害性 过大的局部应力使结构处于不安定状态， 在交变载荷下，易产生裂纹，可能导致 疲劳失效
过程设备设计 2. 局部应力的危害性与 材料韧性 载荷形式 大小 载荷作用处的 局部结构形状 和尺寸 有关 2.6.1 概述（续） 2.6 典型局部应力 5 危害性 过大的局部应力使结构处于不安定状态， 在交变载荷下，易产生裂纹，可能导致 疲劳失效
2.6典型局部应力 过程设备设计 2.6.2受内压壳体与接管连接处的局部应力 由于几何形状及尺寸的突变，受内压壳体与接管连接处附 近的局部范围内会产生较高的不连续应力。 薄膜解 理论分析方法 弯曲解 应力集中系数法 数值解法 工程常用方法 实验测试法 经验公式 6
过程设备设计 2.6.2 受内压壳体与接管连接处的局部应力 由于几何形状及尺寸的突变，受内压壳体与接管连接处附 ，受内压壳体与接管连接处附 近的局部范围内会产生较高的不连续应力。 理论分析方法 薄膜解 弯曲解 2.6 典型局部应力 6 工程常用方法 应力集中系数法 数值解法 实验测试法 经验公式 弯曲解
