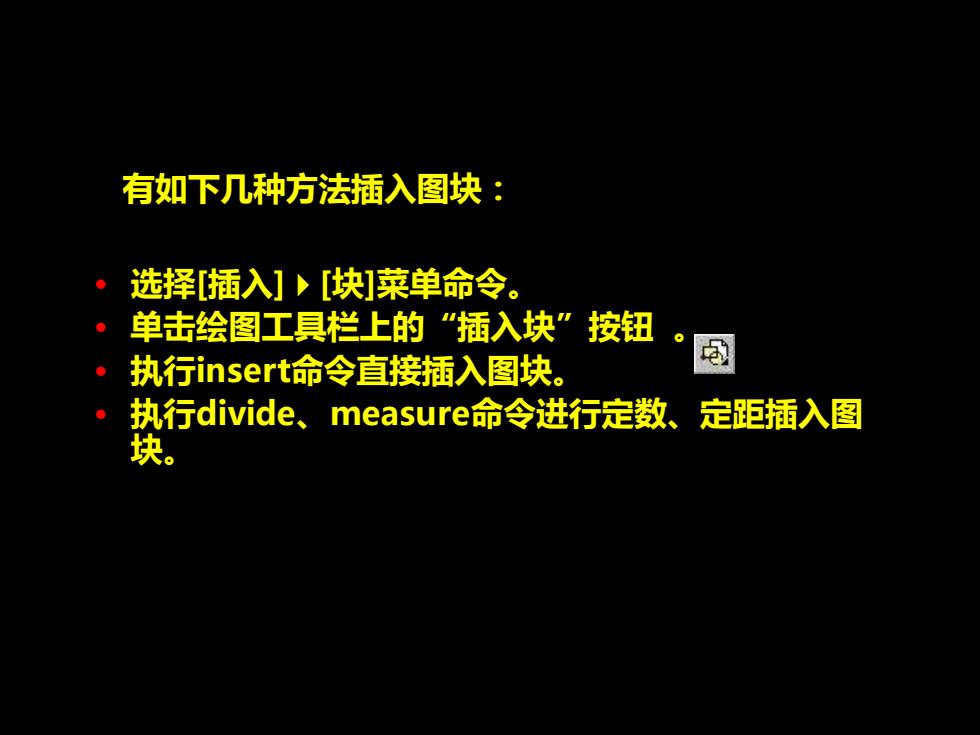

有如下几种方法插入图块： 选择[插入】>[块]菜单命令。 ·单击绘图工具栏上的"插入块”按钮 ·执行insert命令直接插入图块。 执行divide、measure命令进行定数、定距插入图 块
有如下几种方法插入图块： • 选择[插入][块]菜单命令。 • 单击绘图工具栏上的“插入块”按钮 。 • 执行insert命令直接插入图块。 • 执行divide、measure命令进行定数、定距插入图 块

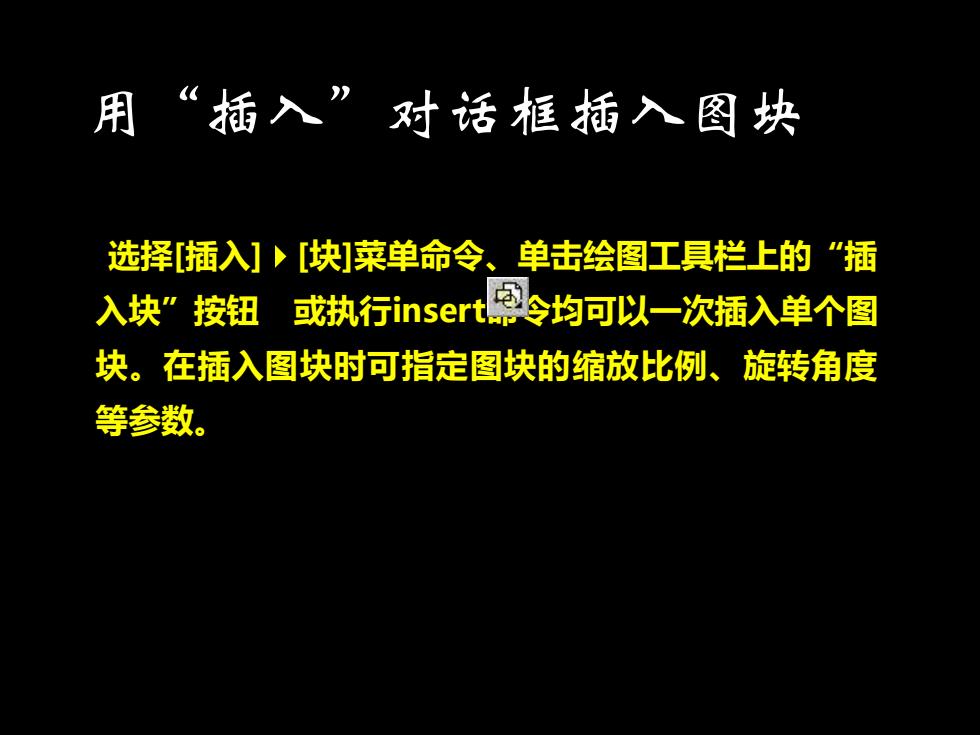

“插入”对话框插入图块 用 选择[插入】>[块]菜单命令、单击绘图工具栏上的“插 入块”按钮 或执行insert令均可以一次插入单个图 块。在插入图块时可指定图块的缩放比例、旋转角度 等参数
选择[插入][块]菜单命令、单击绘图工具栏上的“插 入块”按钮 或执行insert命令均可以一次插入单个图 块。在插入图块时可指定图块的缩放比例、旋转角度 等参数。 用“插入”对话框插入图块

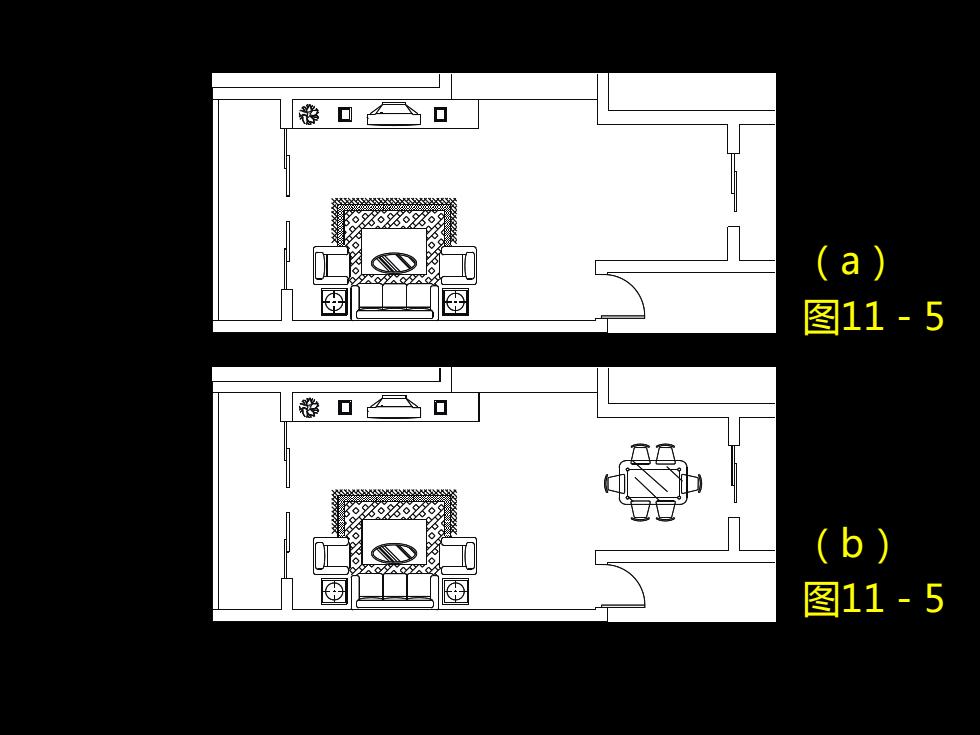

卷口一口 (a) 图 图11-5 6066 (b) 图11-5
（a） 图11－5 （b） 图11－5

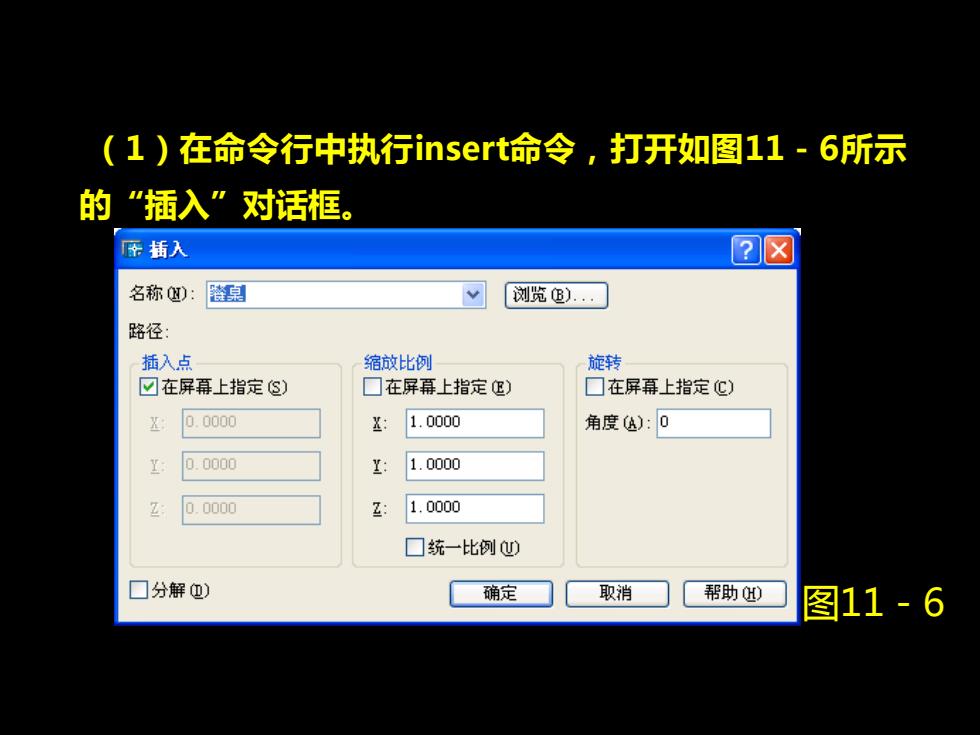

(1)在命令行中执行insert命令，打开如图11~6所示 的“插入”对话框。 膝插入 ②☒ 名称如)：皇 浏览).· 路径 插入点 缩放比例 旋转 ☑在屏幕上指定⑤) 口在屏幕上指定但) ☐在屏幕上指定C) 0.0000 : 1.0000 角度@)：可 0.0000 I: 1.0000 0.0000 1.0000 ☐统一比例) 口分解①) 确定 取消 帮助虹) 图11-6
（1）在命令行中执行insert命令，打开如图11－6所示 的“插入”对话框。 图11－6

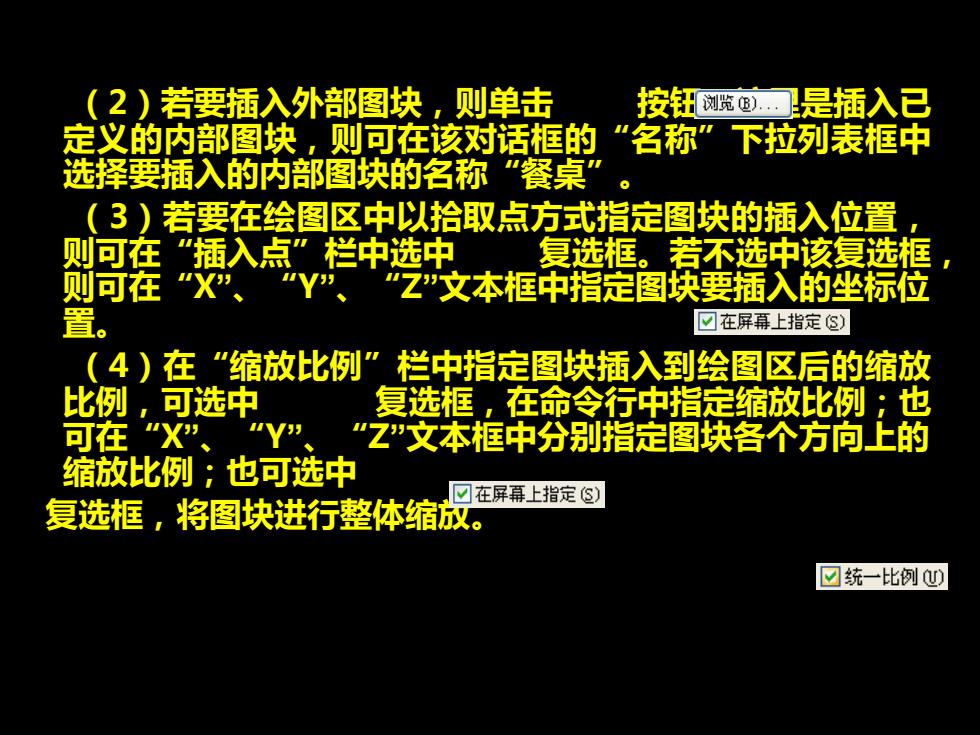

（2)若要插入外部图块，则单击 按钰览@□是插入已 定义的内部图块，则可在该对话框的“名称”下拉列表框中 选择要插入的内部图块的名称“餐桌” (3)若要在绘图区中以拾取点方式指定图块的插入位置 则可在“插入点”栏中选中 复选框。若不选中该复选框 可在“X”、“Y、“Z文本框中指旋图块要插入的坐标位 置 ☑在屏幕上指定⑤) (4)在”缩放比例”栏中指定图块插入到绘图区后的缩放 比例，可选中 复选框，在命令行中指定缩放比例；也 可在“X、 Z”文本框中分别指定图块各个方向上的 缩放比例；也可选中 ,回在屏幕上指定⑤) 复选框，将图块进行整体缩成。 ☑统一比例)
（2）若要插入外部图块，则单击 按钮。这里是插入已 定义的内部图块，则可在该对话框的“名称”下拉列表框中 选择要插入的内部图块的名称“餐桌” 。 （3）若要在绘图区中以拾取点方式指定图块的插入位置， 则可在“插入点”栏中选中 复选框。若不选中该复选框， 则可在“X” 、 “Y” 、 “Z”文本框中指定图块要插入的坐标位 置。 （4）在“缩放比例”栏中指定图块插入到绘图区后的缩放 比例，可选中 复选框，在命令行中指定缩放比例；也 可在“X” 、 “Y” 、 “Z”文本框中分别指定图块各个方向上的 缩放比例；也可选中 复选框，将图块进行整体缩放
