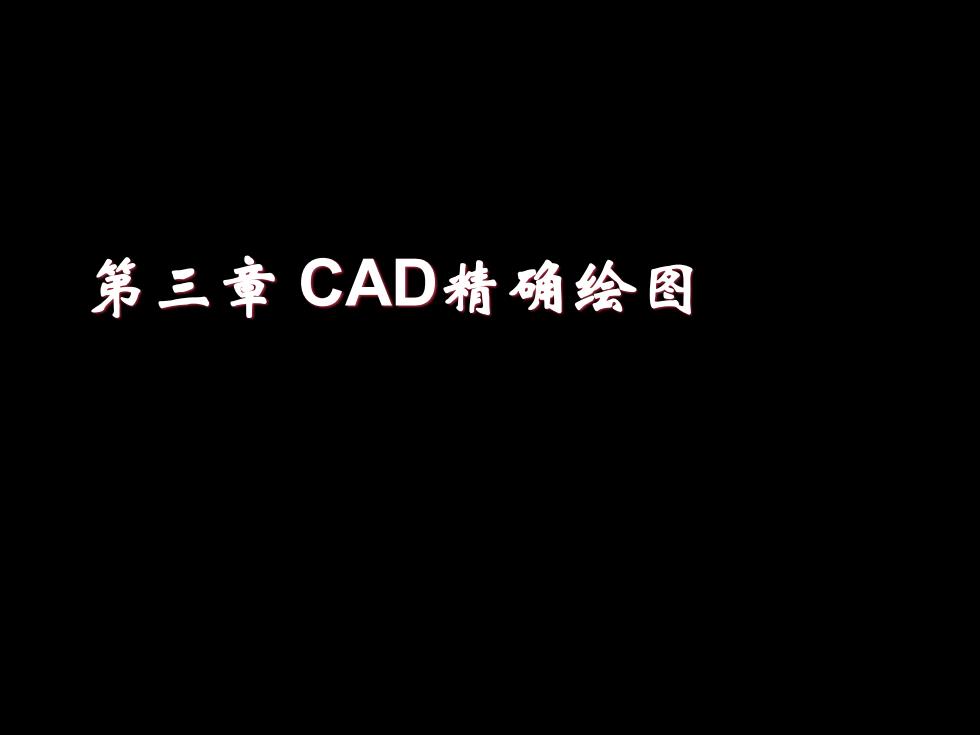

第三章 CAD精确绘图
本章重点 坐标系介绍：三维直角坐标，形式：绝对坐标， 相对坐标；直角坐标，极坐标： ·使用坐标精确绘制图形对象； 。 对象捕捉F3:栅格捕捉；对象捕捉；正交F8; ·对象追踪：自动追踪设置，极轴追踪与设置； 对象自动追踪与设置；
本章重点 • 坐标系介绍：三维直角坐标，形式：绝对坐标， 相对坐标；直角坐标，极坐标； • 使用坐标精确绘制图形对象； • 对象捕捉F3：栅格捕捉；对象捕捉；正交F8； • 对象追踪：自动追踪设置，极轴追踪与设置； • 对象自动追踪与设置；
课堂思政元素： ·结合测绘工程案例 作为工程师应具备的基本素质 建立责任意识并追求一丝不苟、精益求 精的工匠精神
课堂思政元素： • 结合测绘工程案例 • 作为工程师应具备的基本素质 • 建立责任意识并追求一丝不苟、精益求 精的工匠精神
AutoCAD坐标系 ·直角坐标一x,y或x,y,z相对于原点 极坐标一<相对于原点 ·相对坐标 @xy 参照于某点 ·绝对坐标 @r<0 ·注意，命令行的输入必须是英文！
AutoCAD坐标系 • 直角坐标——x,y 或 x,y,z 相对于原点 • 极坐标——r< θ相对于原点 • 相对坐标——@ x,y 参照于某点 • 绝对坐标——@r< θ • 注意，命令行的输入必须是英文！

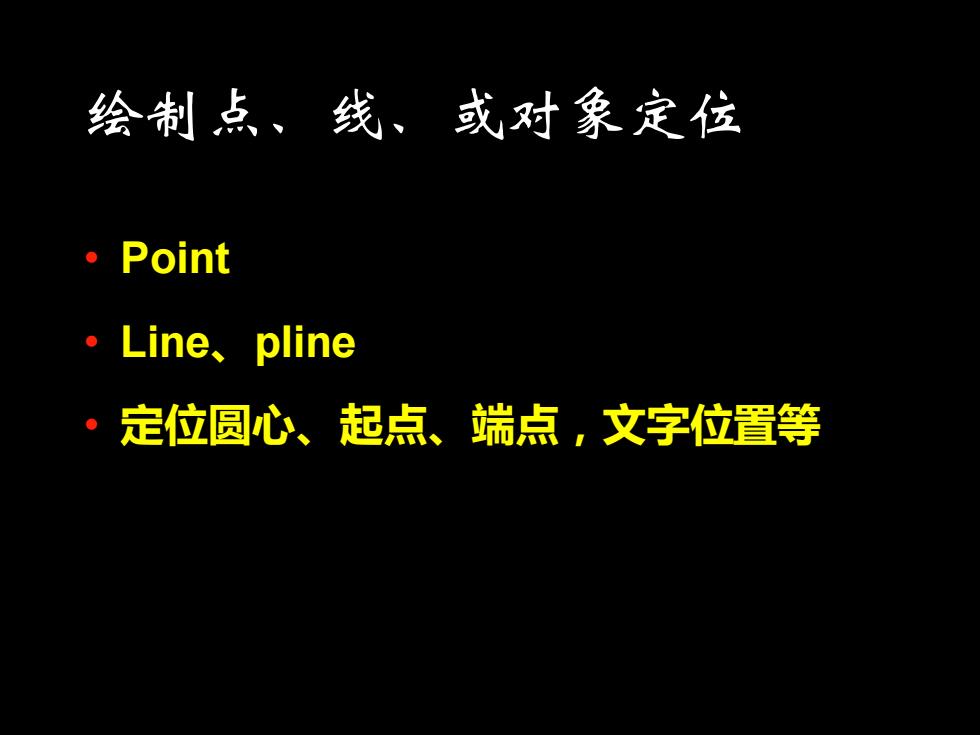

绘制点、线、或对象定位 ·Point ·Line、pline 定位圆心、起点、 端点，文字位置等
绘制点、线、或对象定位 • Point • Line、pline • 定位圆心、起点、端点，文字位置等
