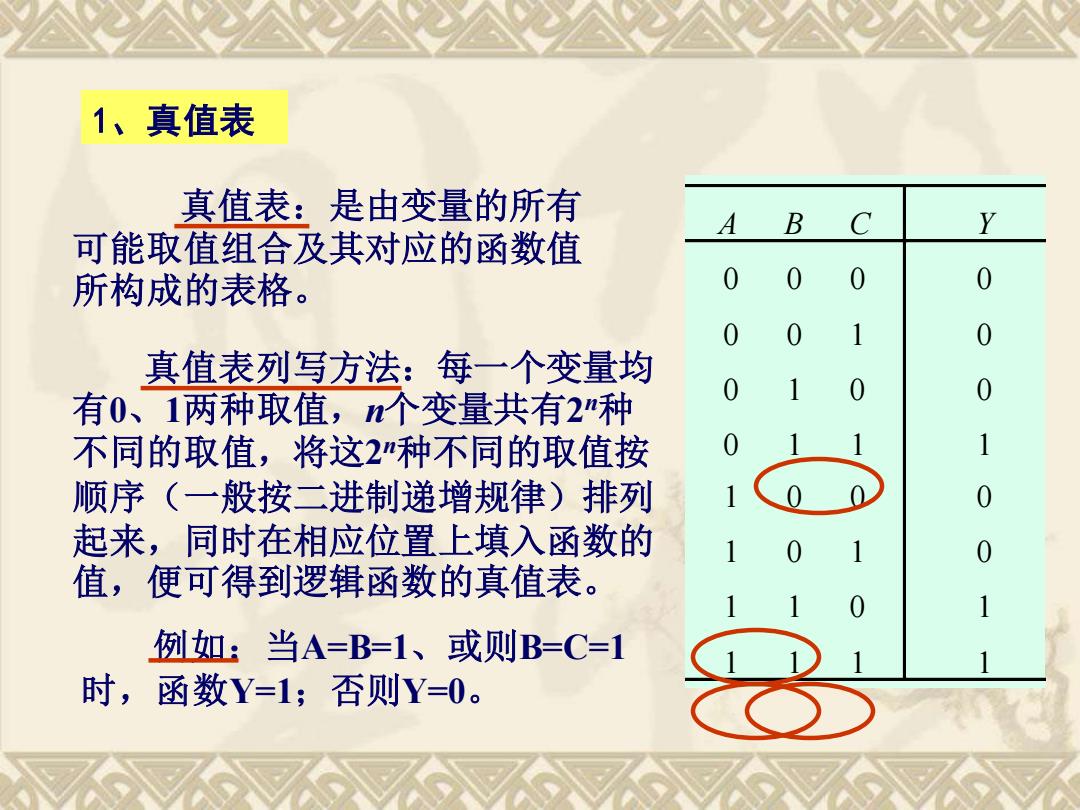

1、真值表 真值表：是由变量的所有 B 可能取值组合及其对应的函数值 所构成的表格。 真值表列写方法：每一个变量均 有0、1两种取值，个变量共有2"种 不同的取值，将这2种不同的取值按 顺序（一般按二进制递增规律）排列 起来，同时在相应位置上填入函数的 值，便可得到逻辑函数的真值表。 例如：当A=B=1、或则B=C=1 时，函数Y=1;否则Y=0
1、真值表 真值表：是由变量的所有 可能取值组合及其对应的函数值 所构成的表格。 真值表列写方法：每一个变量均 有0、1两种取值，n个变量共有2 n种 不同的取值，将这2 n种不同的取值按 顺序（一般按二进制递增规律）排列 起来，同时在相应位置上填入函数的 值，便可得到逻辑函数的真值表。 A B C Y 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 0 0 1 0 0 1 例如：当 1 A=B=1、或则B=C=1 时，函数Y=1；否则Y=0
2、逻辑表达式 3、卡诺图 逻辑表达式：是由 卡诺图：是由表示变量的所有 逻辑变量和与、或、非3 可能取值组合的小方格所构成的图 种运算符连接起来所构成 形。 的式子。 逻辑函数卡诺图的填写方法： 在那些使函数值为1的变量取值组 函数的标准与或表达 合所对应的小方格内填入1，其余 式的列写方法：将函数的 的方格内填入0，便得到该函数的 真值表中那些使函数值为 卡诺图。 1的最小项相加，便得到 函数的标准与或表达式。 Y=ABC+ABC ABC 00 01 11 10 =m(3,6,7)
2、逻辑表达式 逻辑表达式：是由 逻辑变量和与、或、非3 种运算符连接起来所构成 的式子。 函数的标准与或表达 式的列写方法：将函数的 真值表中那些使函数值为 1的最小项相加，便得到 函数的标准与或表达式。 = = + + m(3,6,7) Y ABC ABC ABC 3、卡诺图 卡诺图：是由表示变量的所有 可能取值组合的小方格所构成的图 形。 逻辑函数卡诺图的填写方法： 在那些使函数值为1的变量取值组 合所对应的小方格内填入1，其余 的方格内填入0，便得到该函数的 卡诺图。 AB C 00 01 11 10 0 0 0 1 0 1 0 1 1 0

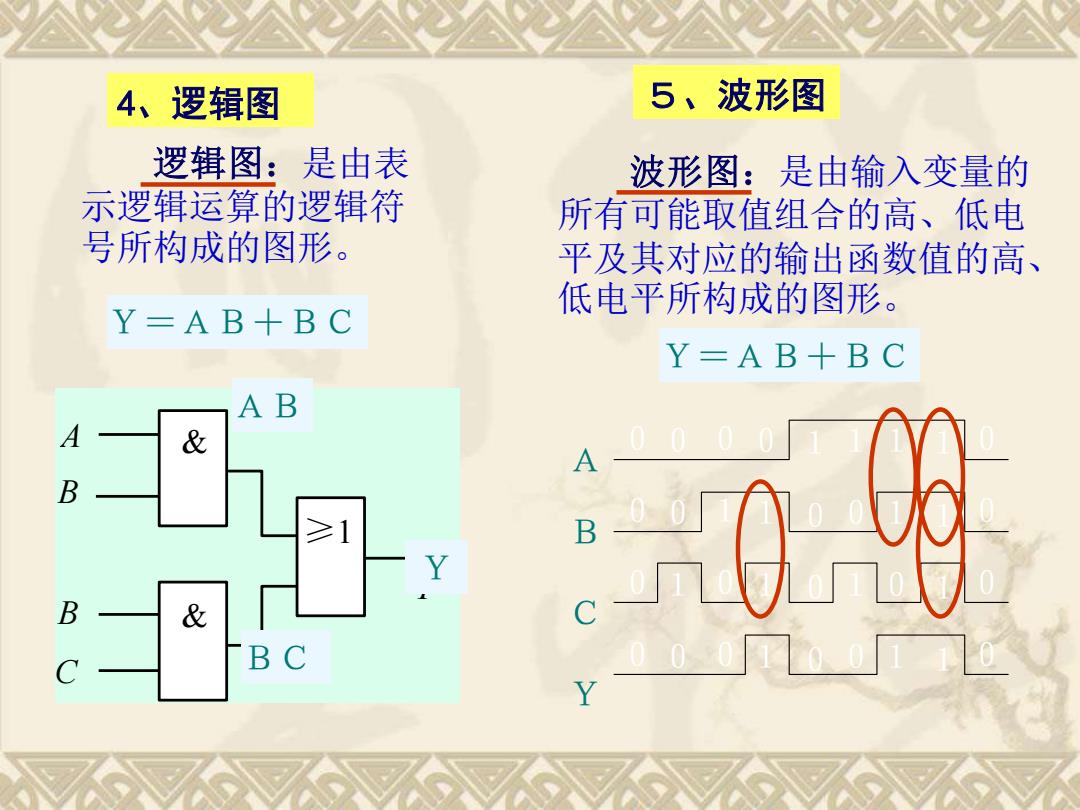

4、逻辑图 5、波形图 逻辑图：是由表 波形图：是由输入变量的 示逻辑运算的逻辑符 所有可能取值组合的高、低电 号所构成的图形。 平及其对应的输出函数值的高、 低电平所构成的图形。 Y=AB+BC Y=AB+BC & A B B & Y
4、逻辑图 逻辑图：是由表 示逻辑运算的逻辑符 号所构成的图形。 Ｙ＝ＡＢ＋ＢＣ Y & ≥1 & A B B C ＡＢ ＢＣ ５、波形图 波形图：是由输入变量的 所有可能取值组合的高、低电 平及其对应的输出函数值的高、 低电平所构成的图形。 Ｙ＝ＡＢ＋ＢＣ Ａ Ｂ Ｃ Ｙ ０ ０ ０ ０ ０ ０ １ ０ ０ １ ０ ０ ０ １ １ １ １ ０ ０ ０ １ ０ １ ０ １ １ ０ １ １ １ １ １ ０ ０ ０ ０ Ｙ

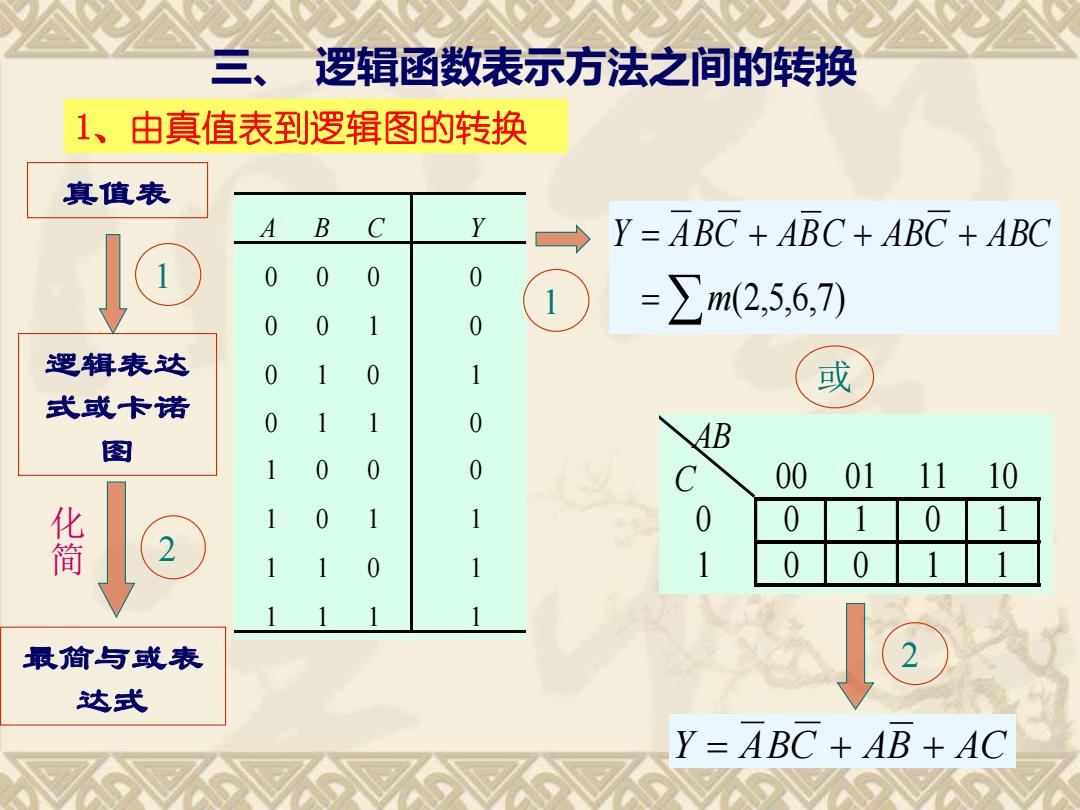

逻辑函数表示方法之间的转换 1、由真值表到逻辑图的转换 真值表 A B C Y=ABC ABC+ABC ABC 1 (1 =∑m(25,6,7) 逻辑表达 或 式或卡诺 图 AB 00 01 1110 化简 1 0 0 0 最简与或表 达式 Y=ABC+AB+AC
三、 逻辑函数表示方法之间的转换 1、由真值表到逻辑图的转换 真值表 逻辑表达 式或卡诺 图 A B C Y 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 0 1 0 0 1 1 1 = = + + + m(2,5,6,7) Y ABC ABC ABC ABC 1 1 AB C 00 01 11 10 0 0 1 0 1 1 0 0 1 1 最简与或表 达式 化 简 2 或 Y = ABC + AB + AC 2
Y=ABC +AB+AC 最简与或 表达式 & ABC ↓3 3 l mlolm & AB ≥1 Y 画逻辑图 4U & AC Y=ABC.AB.AC 若用与非门实 A ABC 现，将最简与 & 或表达式变换 乘最简与非 lolm & AB & 与非表达式 A & AC
& 画逻辑图 3 && ≥1 ABC A 最简与或 表达式 Y = A B C + A B + AC & CBBAAC AB AC Y ACBBAAC Y &&& ABC AB AC 若用与非门实 现，将最简与 或表达式变换 乘最简与非 - 与非表达式 Y = A B C A B AC 3
