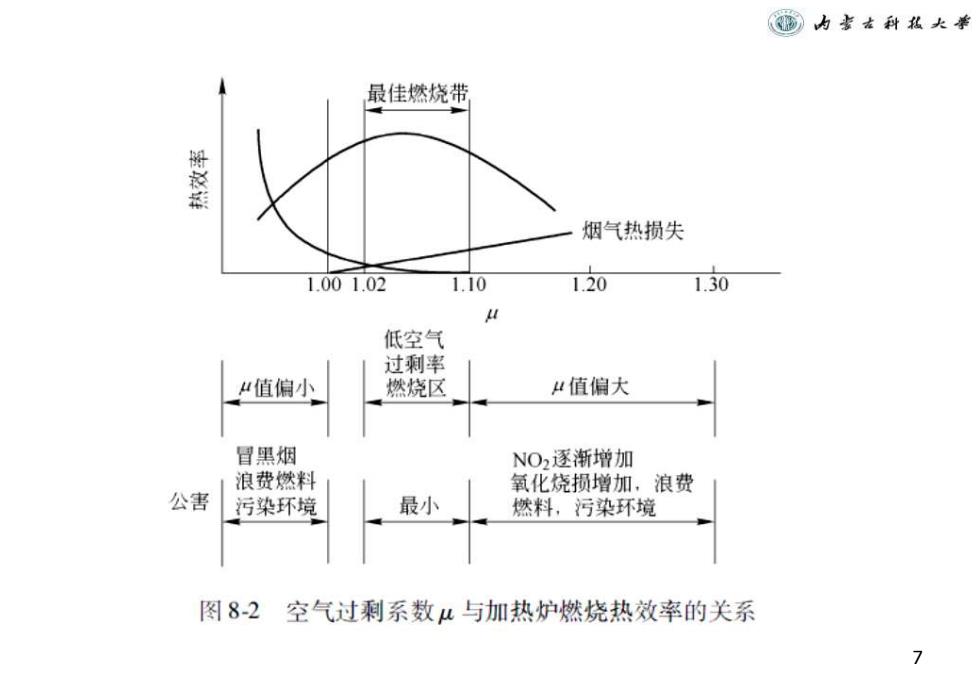

窗内害古科私大* 最佳燃烧带 烟气热损失 1.001.02 1.10 1.20 1.30 4 低空气 过剩率 “值偏小 燃烧区 μ值偏大 冒黑烟 NO2逐渐增加 浪费燃料 氧化烧损增加，浪费 公害 污染环境 最小 燃料，污染环境 图82空气过剩系数“与加热炉燃烧热效率的关系 7
7

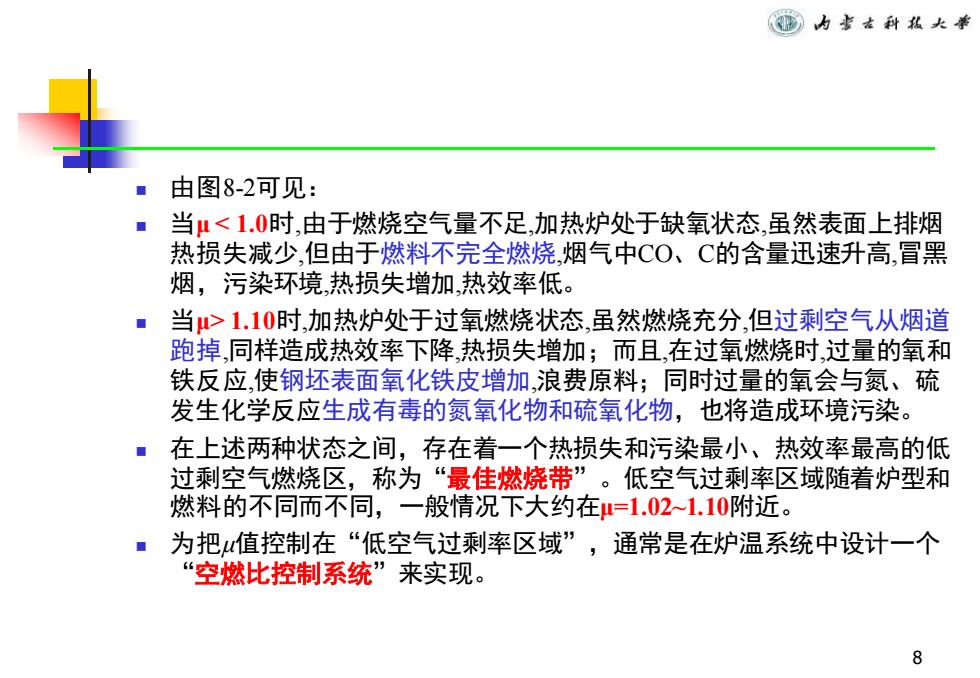

《内专右科私大举 由图8-2可见： ■当μ<1.0时，由于燃烧空气量不足，加热炉处于缺氧状态，虽然表面上排烟 热损失减少，但由于燃料不完全燃烧，烟气中C0、C的含量迅速升高，冒黑 烟，污染环境，热损失增加，热效率低。 ■当>1.10时，加热炉处于过氧燃烧状态，虽然燃烧充分，但过剩空气从烟道 跑掉，同样造成热效率下降，热损失增加；而且，在过氧燃烧时，过量的氧和 铁反应，使钢坯表面氧化铁皮增加，浪费原料；同时过量的氧会与氮、硫 发生化学反应生成有毒的氮氧化物和硫氧化物，也将造成环境污染。 在上述两种状态之间，存在着一个热损失和污染最小、热效率最高的低 过剩空气燃烧区，称为“最佳燃烧带”。低空气过剩率区域随着炉型和 燃料的不同而不同，一般情况下大约在=1.02~1.10附近。 为把值控制在“低空气过剩率区域”，通常是在炉温系统中设计一个 “空燃比控制系统”来实现。 8
8 ◼ 由图8-2可见： ◼ 当μ < 1.0时,由于燃烧空气量不足,加热炉处于缺氧状态,虽然表面上排烟 热损失减少,但由于燃料不完全燃烧,烟气中CO、C的含量迅速升高,冒黑 烟，污染环境,热损失增加,热效率低。 ◼ 当μ> 1.10时,加热炉处于过氧燃烧状态,虽然燃烧充分,但过剩空气从烟道 跑掉,同样造成热效率下降,热损失增加；而且,在过氧燃烧时,过量的氧和 铁反应,使钢坯表面氧化铁皮增加,浪费原料；同时过量的氧会与氮、硫 发生化学反应生成有毒的氮氧化物和硫氧化物，也将造成环境污染。 ◼ 在上述两种状态之间，存在着一个热损失和污染最小、热效率最高的低 过剩空气燃烧区，称为“最佳燃烧带”。低空气过剩率区域随着炉型和 燃料的不同而不同，一般情况下大约在μ=1.02~1.10附近。 ◼ 为把μ值控制在“低空气过剩率区域”，通常是在炉温系统中设计一个 “空燃比控制系统”来实现

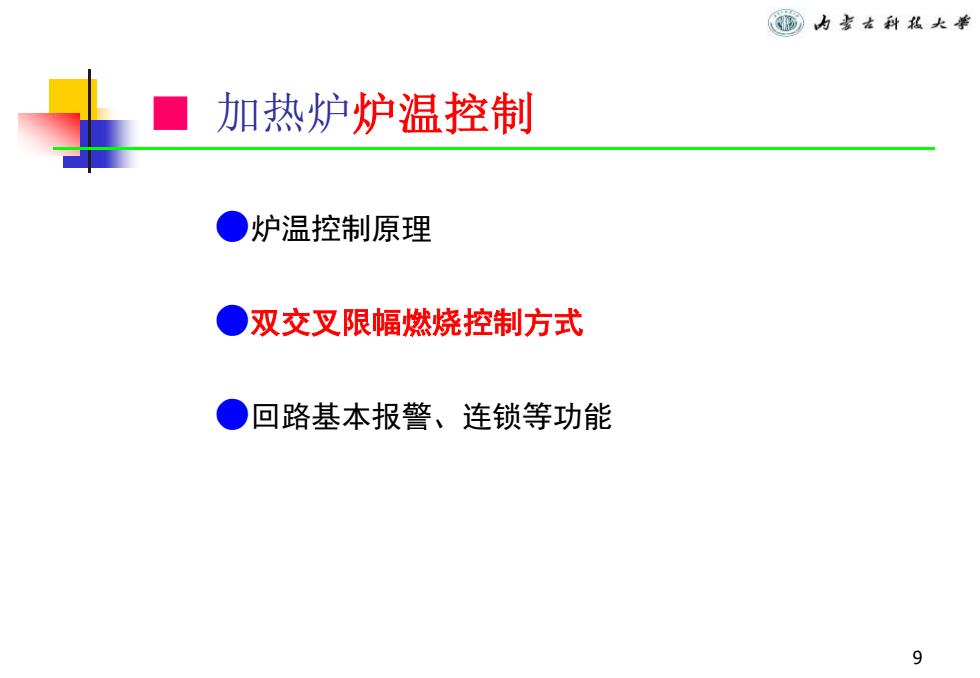

窗内害古科私大* ■ 加热炉炉温控制 炉温控制原理 ●双交叉限幅燃烧控制方式 ●回路基本报警、连锁等功能 9
9 ■ 加热炉炉温控制 ●炉温控制原理 ●双交叉限幅燃烧控制方式 ●回路基本报警、连锁等功能

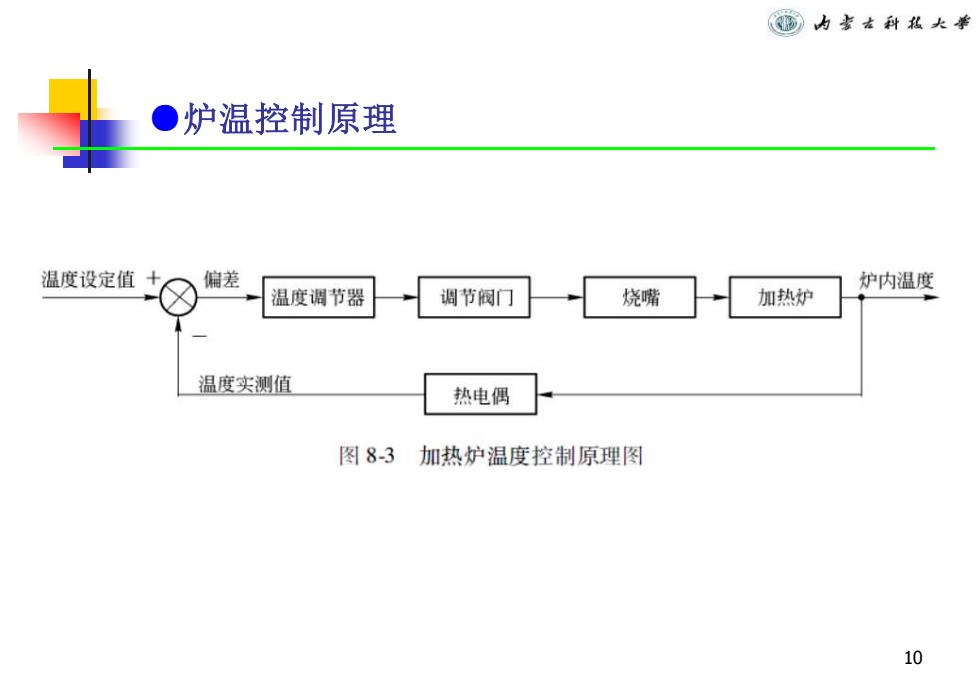

内喜古科私大举 ●炉温控制原理 温度设定值 偏差 炉内温度 温度调节器 调节阀门 烧嘴 加热炉 温度实测值 热电偶 图83 加热炉温度控制原理图 10
10 ●炉温控制原理
