15 营养液膜技术Nutrient Film Technique,NFT) 水培 深液流技术(Deep Flow Technique,DFT) 无固体基质 浮板毛管技术(Floating Capillary Hydroponics,FCH) 无土栽培 业 喷雾培 喷雾培(Spray Culture) 半喷雾培(Semi-Spray Culture) 物 沙培(Sand Culture) 砾培(Gravel Culture) 无土栽培 境 蛭石培(Vermiculite Culture) -珍珠岩培(Partite Culture) 槽式基质培 程 泥炭培(Peatmoss Culture) 陶粒培(Hayride Culture) 锯木屑培(Sawdust Culture) 有固体基质 砻糠灰培(Ricehull Culture) 四章 无土栽培 -岩棉培(Rockwool Culture) 温 锯木屑培(Sawdust Culture) 珍珠岩培(Partite Culture) 室设施环境调节与控 袋式基质培 蛭石培(Vermiculite Culture) 泥炭培(Peatmoss Culture) 砻糠灰培(Ricehull Culture) 图4-57无土栽培的分类 制 (资料来源于《现代实用无土栽培技术设施栽培学》，刘士哲编，中国农业出版社，200)

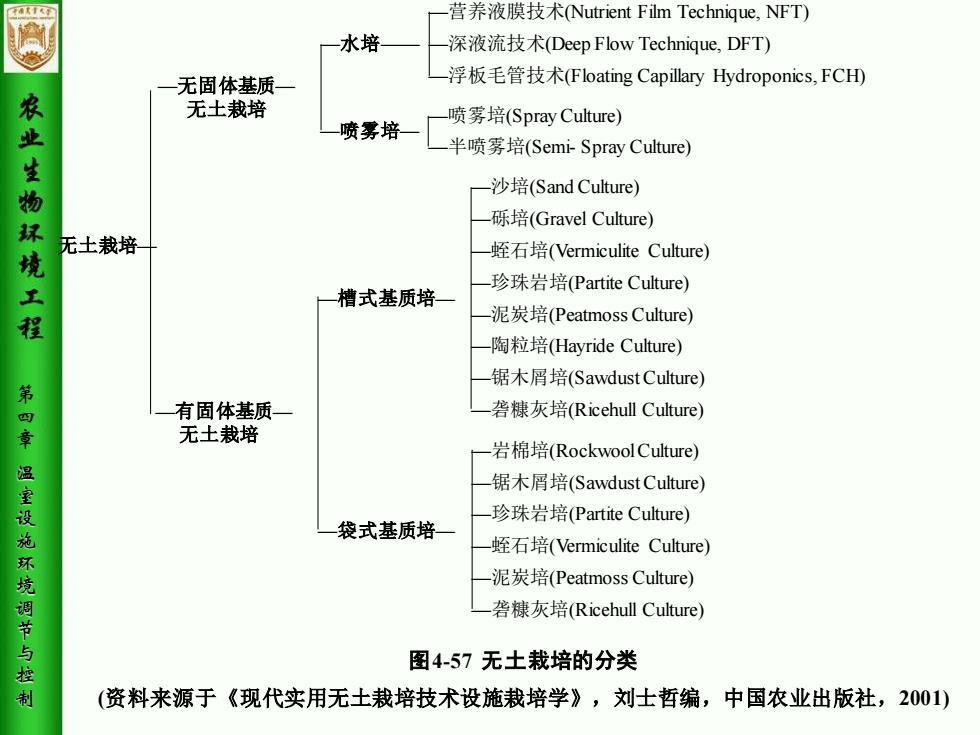

第 四 章 温 室 设 施 环 境 调 节 与 控 制 图4-57 无土栽培的分类 (资料来源于《现代实用无土栽培技术设施栽培学》，刘士哲编，中国农业出版社，2001) 无土栽培— —无固体基质— 无土栽培 —水培—— —喷雾培— —营养液膜技术(Nutrient Film Technique, NFT) —深液流技术(Deep Flow Technique, DFT) —浮板毛管技术(Floating Capillary Hydroponics, FCH) —喷雾培(SprayCulture) —半喷雾培(Semi- Spray Culture) —有固体基质— 无土栽培 —槽式基质培— —沙培(Sand Culture) —砾培(Gravel Culture) —蛭石培(Vermiculite Culture) —珍珠岩培(Partite Culture) —泥炭培(Peatmoss Culture) —陶粒培(Hayride Culture) —锯木屑培(SawdustCulture) —砻糠灰培(Ricehull Culture) —袋式基质培— —砻糠灰培(Ricehull Culture) —岩棉培(RockwoolCulture) —锯木屑培(SawdustCulture) —珍珠岩培(Partite Culture) —蛭石培(Vermiculite Culture) —泥炭培(Peatmoss Culture)
在无土栽培中，深液流技术栽培(DFT)、营养液 业 膜技术栽培(NFT)、及岩棉培栽培的普及面积较广， 物 技术也较成熟。 境 1.深液流技术栽培(DFT) 深液流技术栽培是在栽培床的一端或两端设置有大 程 的贮液池贮存大量的营养液，利用水泵进行强制流动循 环，使栽培床的营养液层保持较大深度（液层深度一般 章 5~20cm),利用定植板或定植网把植物种植在营养液 上方，而植物根系生长在营养液层中（图4-58)。 室设 境调节与控

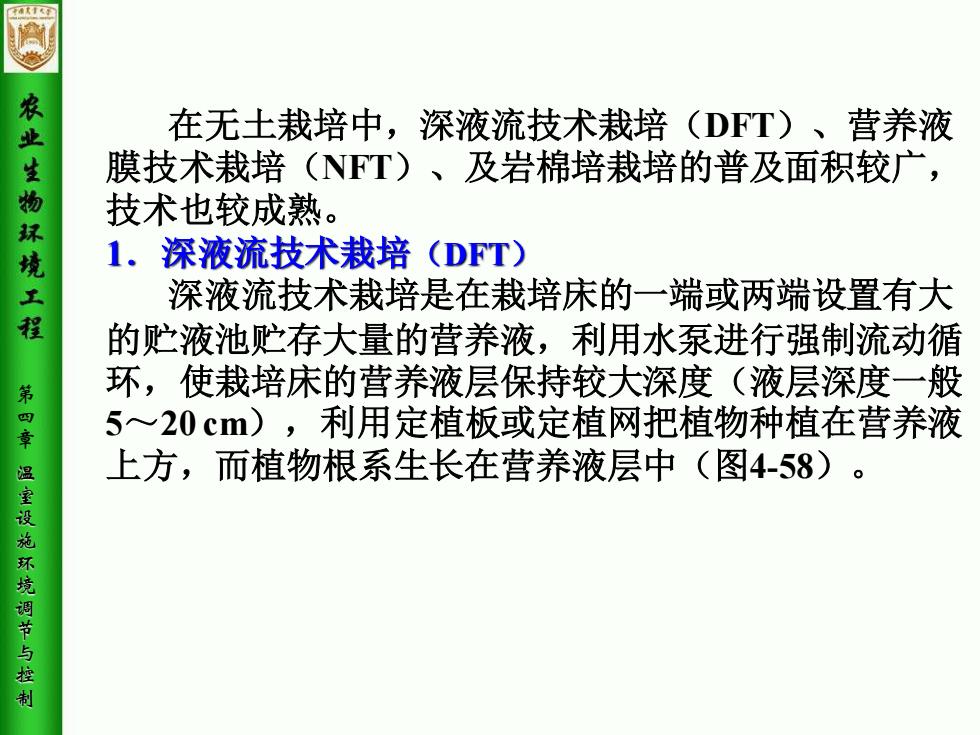

第 四 章 温 室 设 施 环 境 调 节 与 控 制 在无土栽培中，深液流技术栽培（DFT）、营养液 膜技术栽培（NFT）、及岩棉培栽培的普及面积较广， 技术也较成熟。 1．深液流技术栽培（DFT） 深液流技术栽培是在栽培床的一端或两端设置有大 的贮液池贮存大量的营养液，利用水泵进行强制流动循 环，使栽培床的营养液层保持较大深度（液层深度一般 5～20 cm），利用定植板或定植网把植物种植在营养液 上方，而植物根系生长在营养液层中（图4-58）
15 DFT的技术特性 农 该栽培方式的技术特征是营养液的量多并具有流动循性。 物 其优点为： 环 境 ①栽培过程中各种营养元素的浓度变化缓慢，营养液浓度调 节次数少； 程 ②营养液层的热容积大，根圈温度变化小： 第 ③短时间停电、停水不影响植物的生长。 章 温 其缺点为： ①初期投资高， 栽培床容积大，贮液池大； ②动力消费大； 调节与控 ③循环流动混气泵的效果不良容易引起根系供氧不足

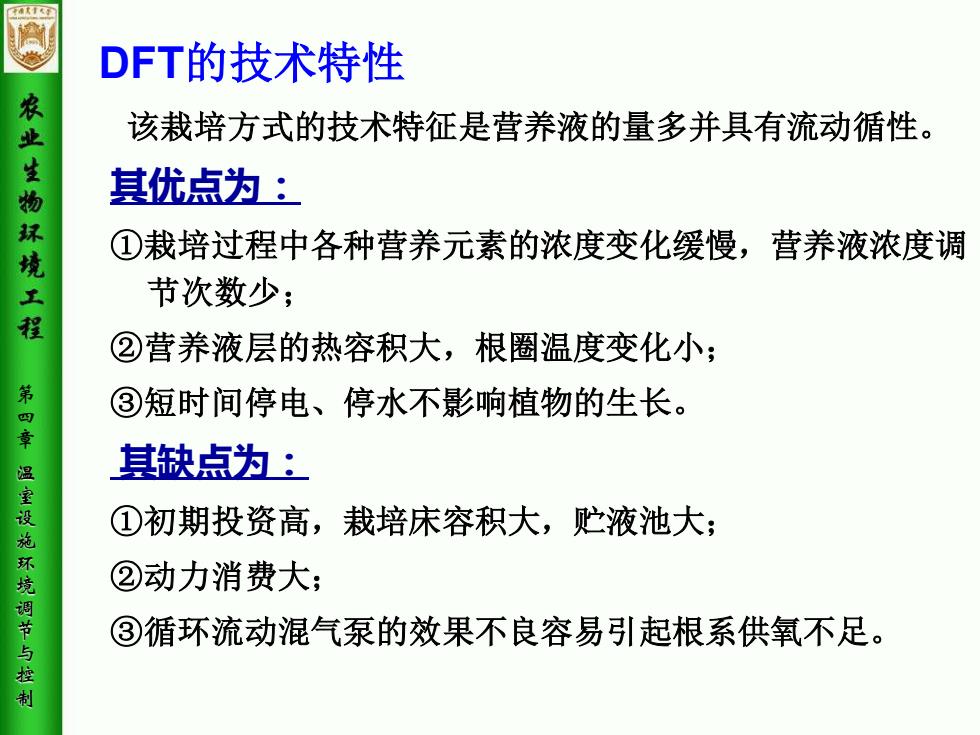

第 四 章 温 室 设 施 环 境 调 节 与 控 制 DFT的技术特性 该栽培方式的技术特征是营养液的量多并具有流动循性。 其优点为： ①栽培过程中各种营养元素的浓度变化缓慢，营养液浓度调 节次数少； ②营养液层的热容积大，根圈温度变化小； ③短时间停电、停水不影响植物的生长。 其缺点为： ①初期投资高，栽培床容积大，贮液池大； ②动力消费大； ③循环流动混气泵的效果不良容易引起根系供氧不足
液温传感仪 供液泵 混气泵 EC传感仪 农业生物环境工程 培养液调节阀 pH传感仪 水位调节 电磁阀 或排液 水源 第四章 送气管 栽培床 混气泵 培养液加热 酸 碱 B 或冷却装置 B88 培养液 过滤消毒装置 温室设施环境调节与控 液 液 液 液 搅拌泵 图4-58深液流技术栽培示意图

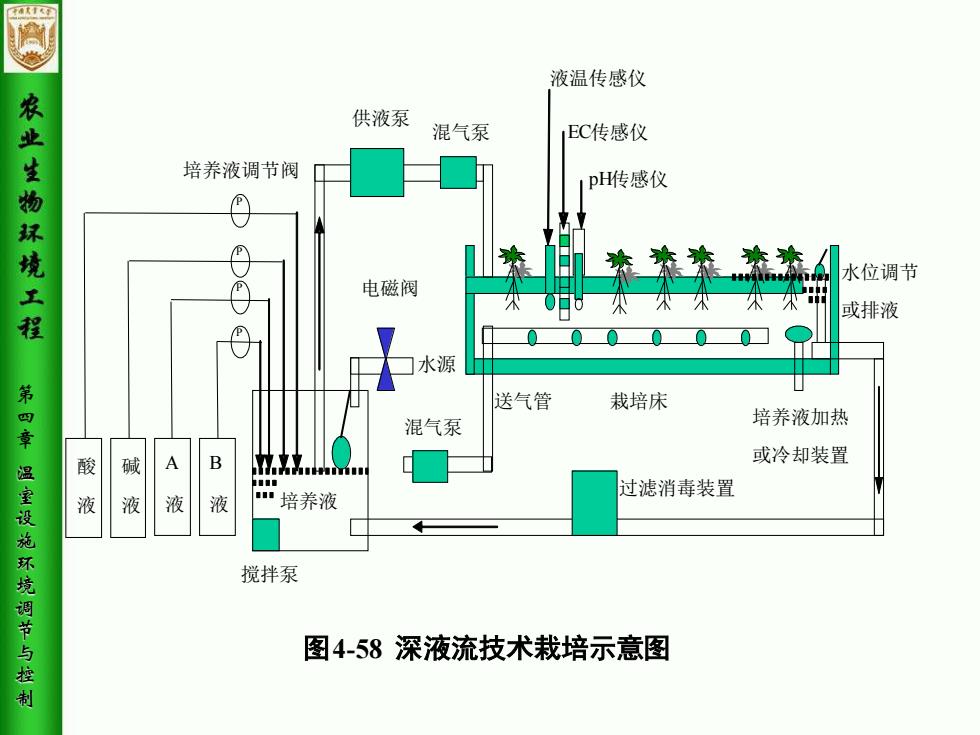

第 四 章 温 室 设 施 环 境 调 节 与 控 制 图4-58 深液流技术栽培示意图 P P P P 酸 液 碱 液 A 液 B 液 电磁阀 混气泵 培养液加热 或冷却装置 送气管 栽培床 液温传感仪 EC传感仪 培养液调节阀 pH传感仪 水源 培养液 供液泵 水位调节 或排液 搅拌泵 过滤消毒装置 混气泵
农业 2.营养液膜技术栽培(NFT) 物 营养液膜技术栽培是在简易的栽培床上，用塑料薄 环 膜敷设成浅种植槽，营养液从位置较高的一端缓慢的流 境 向位置较低的一端，然后汇集到营养液贮存池中，再利 程 用供液泵把营养液抽送到种植槽位置较高的一端，实现 循环流动（图4-59）。种植槽一般成隧道状或栽培床式 ,槽壁由不透水性材料（泡沫塑料等）构成，倾斜率为 温 1/50~1/100。营养液的流动液层深度大致为1~3cm,植 设 物根系只有一部分生长在营养液中，大部分根系裸露在 种植槽的空气中。 调节与控

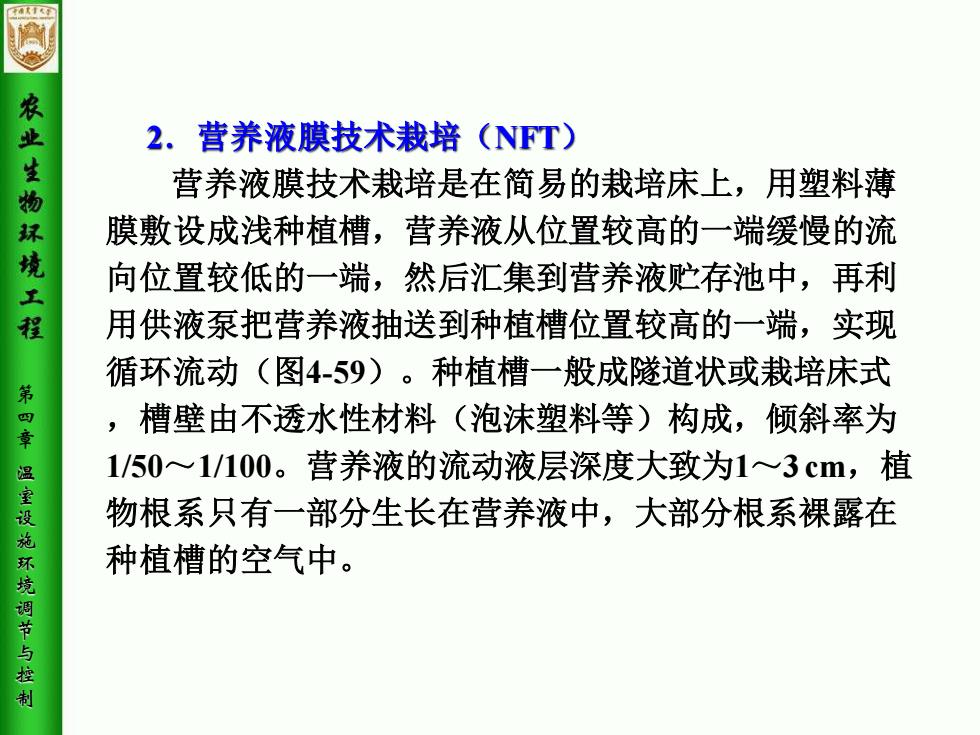

第 四 章 温 室 设 施 环 境 调 节 与 控 制 2．营养液膜技术栽培（NFT） 营养液膜技术栽培是在简易的栽培床上，用塑料薄 膜敷设成浅种植槽，营养液从位置较高的一端缓慢的流 向位置较低的一端，然后汇集到营养液贮存池中，再利 用供液泵把营养液抽送到种植槽位置较高的一端，实现 循环流动（图4-59）。种植槽一般成隧道状或栽培床式 ，槽壁由不透水性材料（泡沫塑料等）构成，倾斜率为 1/50～1/100。营养液的流动液层深度大致为1～3 cm，植 物根系只有一部分生长在营养液中，大部分根系裸露在 种植槽的空气中
