列车运行方案图
§5一2旅客列车运行图的编制方法 二、旅客列车方案图的编制原则 编制客车方案主要解决的问题： >方便旅客旅行 经济合理在使用机车车辆 保证旅客列车运行与客运站技术作业过程的协调 为货物列车运行创造良好条件

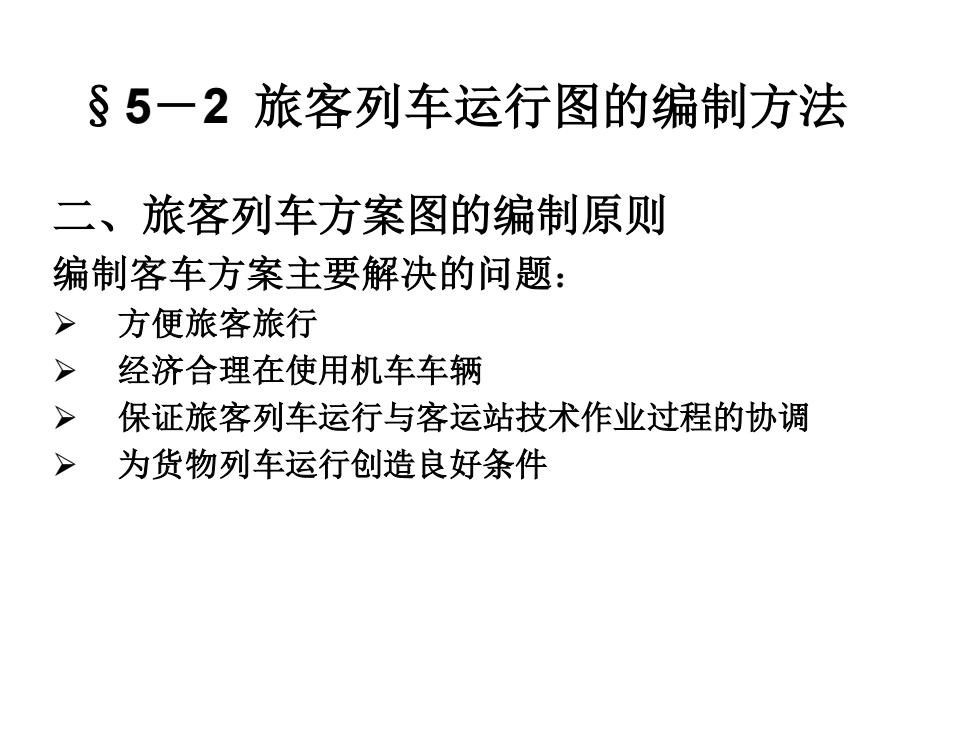

§5－2 旅客列车运行图的编制方法 二、旅客列车方案图的编制原则 编制客车方案主要解决的问题： ➢ 方便旅客旅行 ➢ 经济合理在使用机车车辆 ➢ 保证旅客列车运行与客运站技术作业过程的协调 ➢ 为货物列车运行创造良好条件
§5一2旅客列车运行图的编制方法 二、旅客列车方案图的编制原则 编制客车方案主要解决的问题： > 方便旅客旅行 )应规定适宜的旅客列车始发、终到和通过各主要站 的时刻。 910211213141516171892021222324 直通客车的合理发车时刻范围

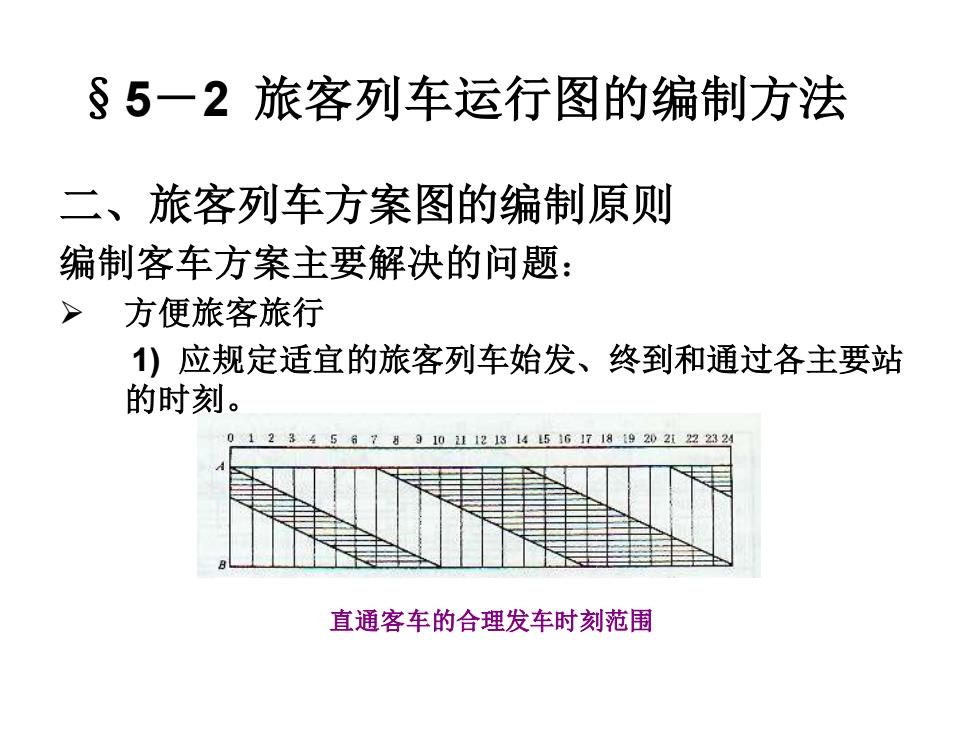

§5－2 旅客列车运行图的编制方法 二、旅客列车方案图的编制原则 编制客车方案主要解决的问题： ➢ 方便旅客旅行 1) 应规定适宜的旅客列车始发、终到和通过各主要站 的时刻。 直通客车的合理发车时刻范围
§5一2旅客列车运行图的编制方法 二、旅客列车方案图的编制原则 编制客车方案主要解决的问题： >方便旅客旅行 2)使各方向各种列车的运行 时刻相互衔接，缩短旅客 开生A 中转换乘的等待时间。 开往D B 自E到 自C到 直通旅客列车在枢纽站相互衔接图

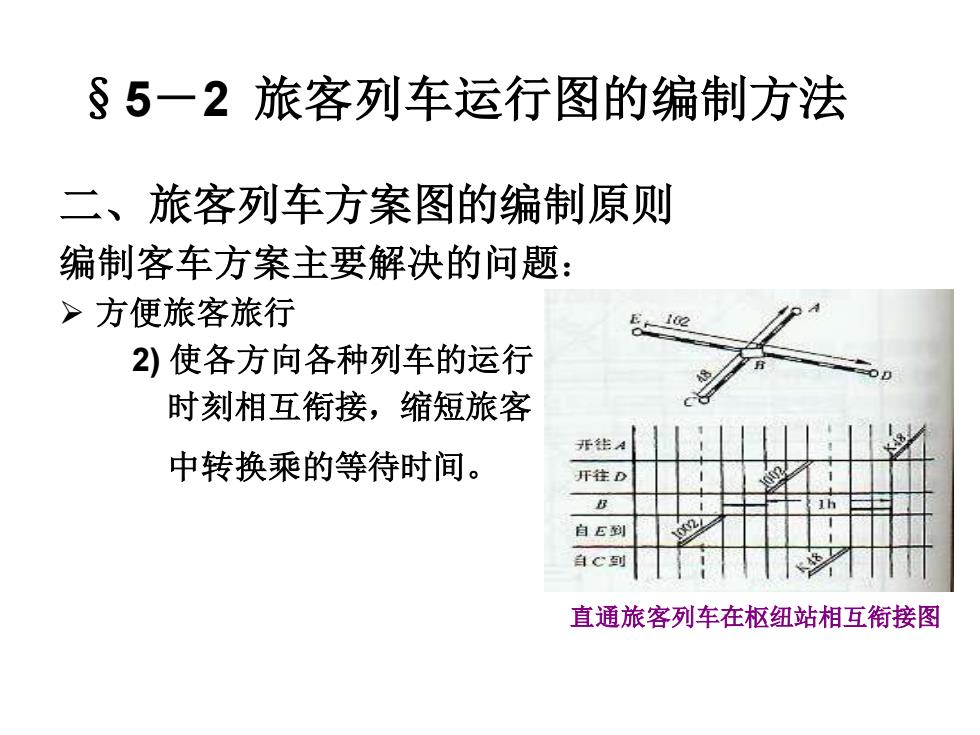

§5－2 旅客列车运行图的编制方法 二、旅客列车方案图的编制原则 编制客车方案主要解决的问题： ➢ 方便旅客旅行 2) 使各方向各种列车的运行 时刻相互衔接，缩短旅客 中转换乘的等待时间。 直通旅客列车在枢纽站相互衔接图

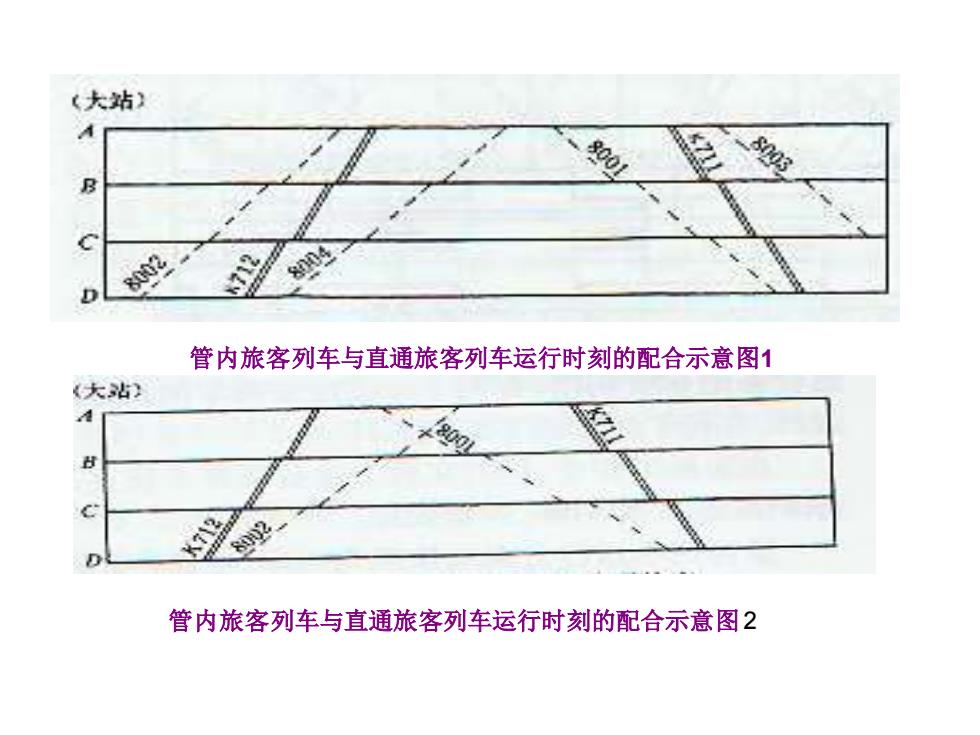

(大站) 记 B 管内旅客列车与直通旅客列车运行时刻的配合示意图1 大沾) 管内旅客列车与直通旅客列车运行时刻的配合示意图2
管内旅客列车与直通旅客列车运行时刻的配合示意图1 管内旅客列车与直通旅客列车运行时刻的配合示意图2
