晶粒尺寸影响 100 Strengthening by grain refining(Hall-Petch relationship) (b1 o=g。+Kd2 75 ;strength,:strength of single crystal, K;constant,d.grain size 50 Magnesium 25 2um 8um 60um Aluminium 一一一 0 Grain refining -200 -100 0 100200 300 (grain size)2d-12 Test temperature in C 崩型尺可灯铁)望任的影啊 合金强度的影响
晶粒尺寸影响 晶粒尺寸对镁、铝 晶粒尺寸对镁的塑性的影响 合金强度的影响
镁合金的晶粒细化 根据Hal1-Petch公式： 0=00 Kd 2 镁的Hal1-Petchi系数Kv=280 MPa-m-1/2,为铝的相应系 数Kv=68MPam1/2的4.1倍。这说明晶粒细化对镁的强 化作用远远大于铝的。 多晶体镁结构特征中晶粒细化对其屈服强度与延展性 改善的巨大作用与潜力

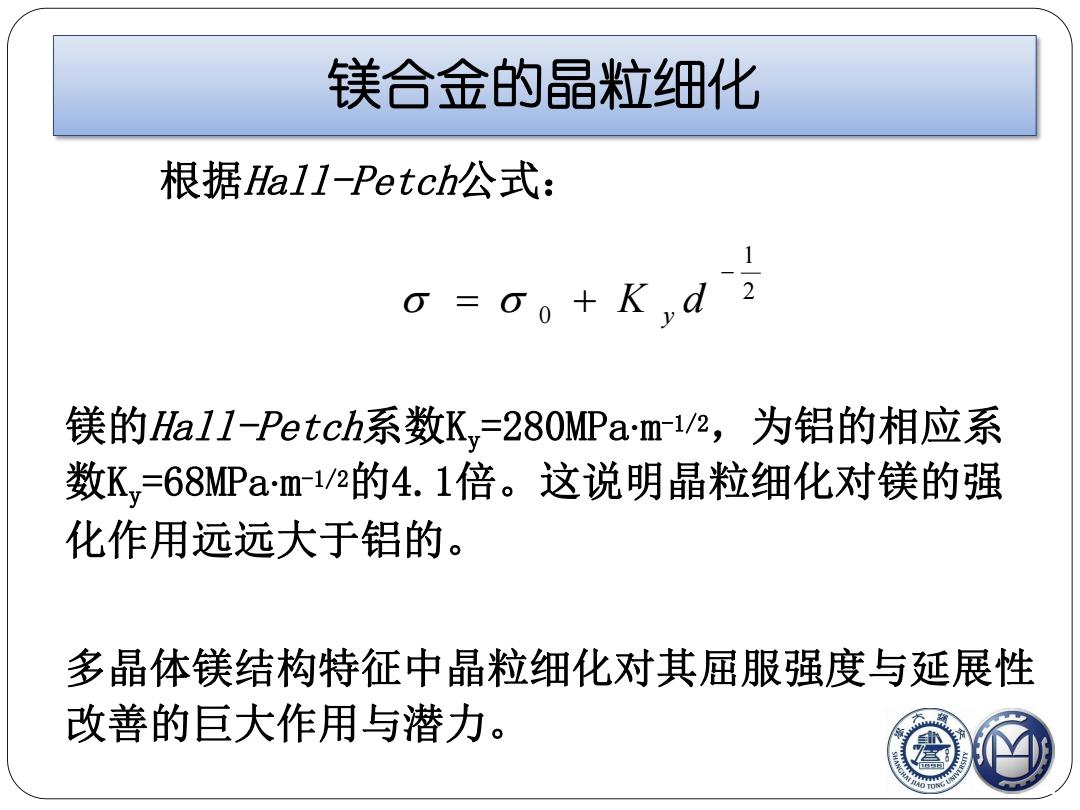

镁合金的晶粒细化 根据Hall-Petch公式： 镁的Hall-Petch系数Ky =280MPa·m-1/2，为铝的相应系 数Ky =68MPa·m-1/2的4.1倍。这说明晶粒细化对镁的强 化作用远远大于铝的。 多晶体镁结构特征中晶粒细化对其屈服强度与延展性 改善的巨大作用与潜力。 2 1 0 K d y

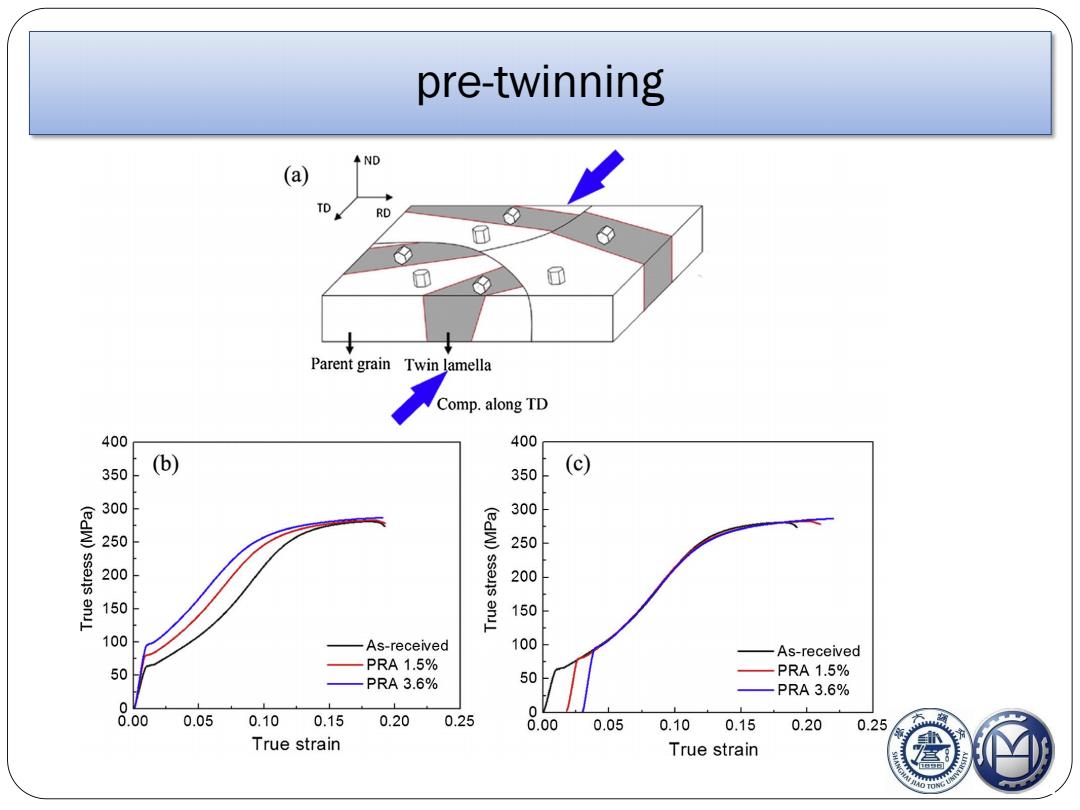

pre-twinning ◆ND (a) TD RD Parent grain Twin lamella Comp.along TD 400 400 350 (b) 350 (c) 300 (edW) 300 250 250 200 ssens 200 150 enL 150 100 As-received 100 As-received 50 PRA 1.5% PRA 3.6% 50 PRA 1.5% PRA 3.6% 0 0.00 0.05 0.10 0.15 0.20 0.25 0 .00 0.05 0.10 0.15 0.20 0.25 True strain True strain
pre-twinning
