镁合金 固溶强化和时效强化是镁合金的主要强化手段，凡是 能在Mg中大量固溶的元素，一般都是镁合金的有效 强化合金元素。 根据合金元素的作用和极限溶解度，大致分成三类： 包晶反应类：Zr、Mn;起固溶强化、细化晶粒、 提高抗蚀性和耐热性的作用。 共晶反应类：Ag、Al、Zn、Li、Th;是主要合金 元素，起固溶强化和沉淀强化作用。 稀土元素(RE):Y、Nd、La、Ce、Pr、混合 RE等，有提高抗蠕变性能的作用

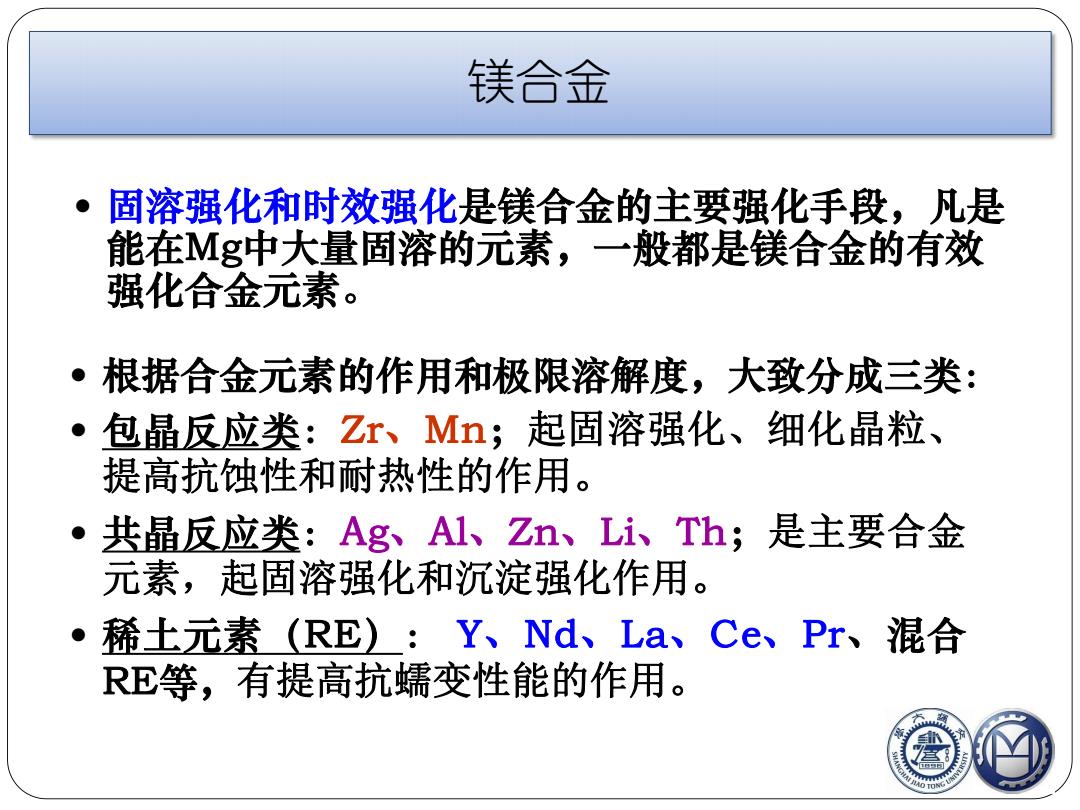

镁合金 固溶强化和时效强化是镁合金的主要强化手段，凡是 能在Mg中大量固溶的元素，一般都是镁合金的有效 强化合金元素。 根据合金元素的作用和极限溶解度，大致分成三类： 包晶反应类：Zr、Mn；起固溶强化、细化晶粒、 提高抗蚀性和耐热性的作用。 共晶反应类：Ag、Al、Zn、Li、Th；是主要合金 元素，起固溶强化和沉淀强化作用。 稀土元素（RE）： Y、Nd、La、Ce、Pr、混合 RE等，有提高抗蠕变性能的作用
稀土在镁合金中的主要作用与效果 熔体净化作用 √熔体保护作用 √细晶强化作用 √固溶强化作用 √弥散强化作用 √时效沉淀强化作用
稀土在镁合金中的主要作用与效果 ü熔体净化作用 ü熔体保护作用 ü细晶强化作用 ü固溶强化作用 ü弥散强化作用 ü时效沉淀强化作用

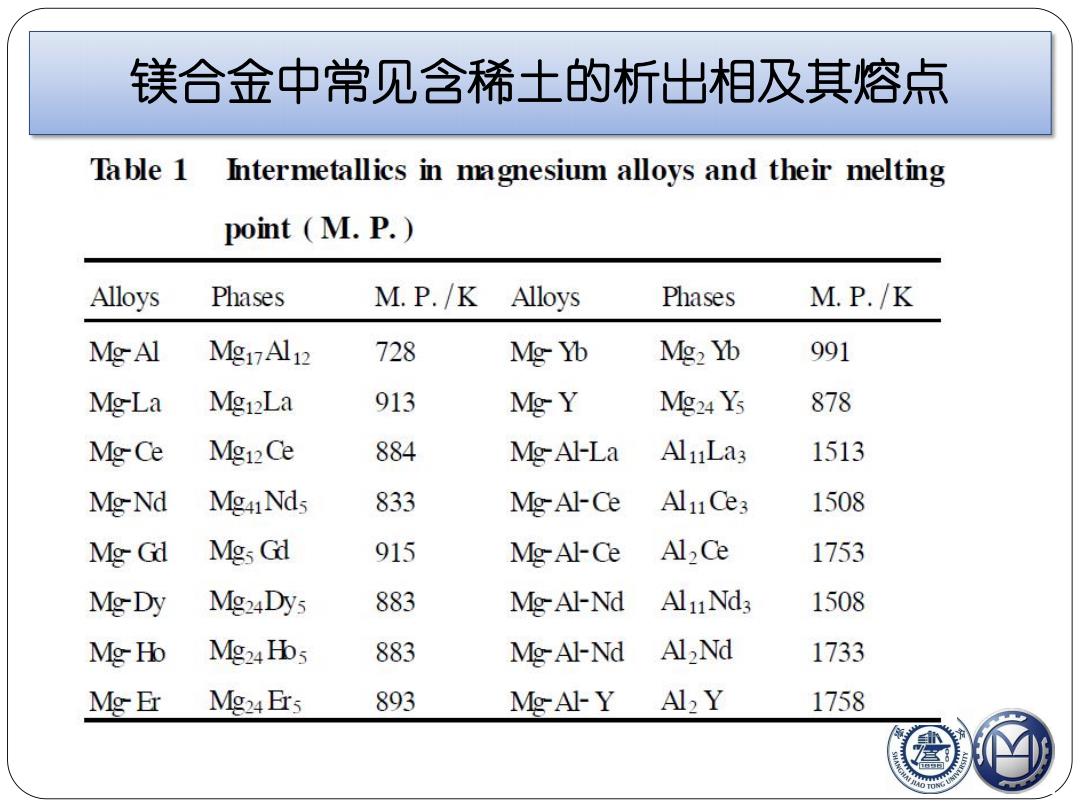

镁合金中常见含稀土的析出相及其熔点 Table 1 Intermetallics in magnesium alloys and their melting point (M.P.) Alloys Phases M.P./K Alloys Phases M.P./K Mg-Al Mgn7Al1 728 Mg Yb Mg2 Yb 991 Mg-La MgnLa 913 MgY Mg24 Ys 878 Mg-Ce Mg12Ce 884 Mg-Al-La AlnLa3 1513 Mg-Nd MgaNds 833 Mg-Al-Ce Al11Ce3 1508 Mg Gd Mgs Gd 915 Mg-Al-Ce Al2 Ce 1753 Mg-Dy Mg24Dys 883 Mg-Al-Nd AluNd3 1508 Mg H Mg24Hos 883 MgAl-Nd Al,Nd 1733 Mg Er Mg24 Ers 893 Mg-Al-Y AlY 1758
镁合金中常见含稀土的析出相及其熔点

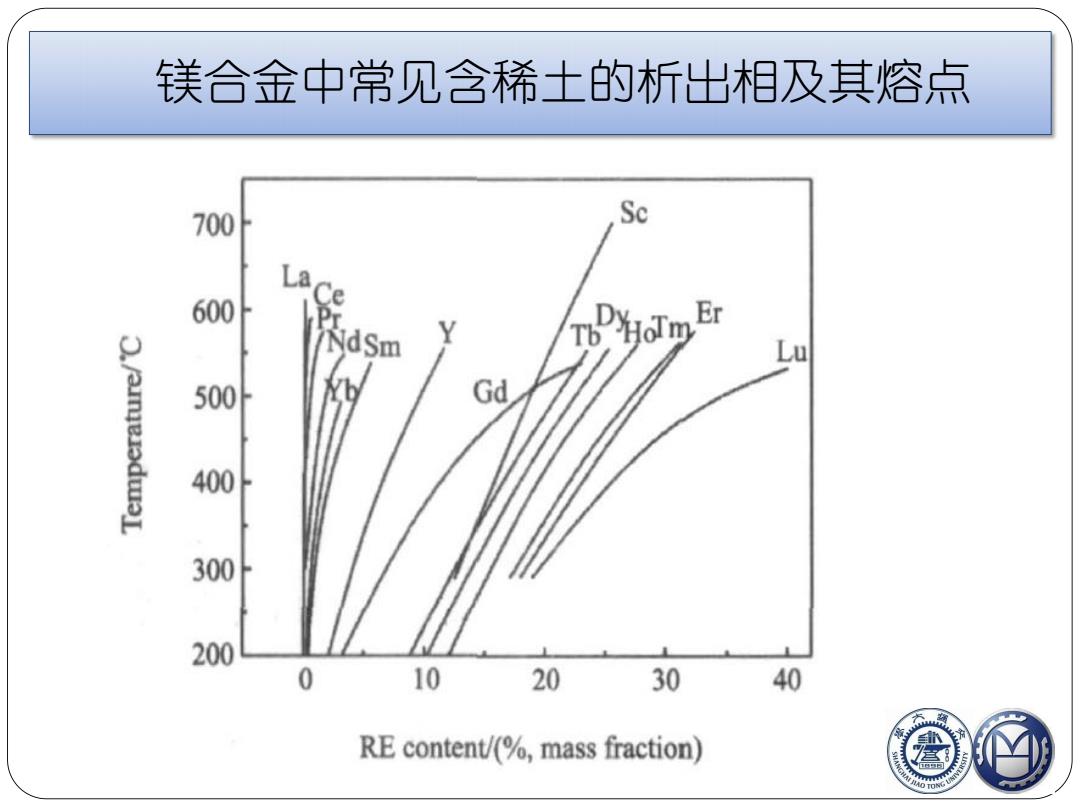

镁合金中常见含稀土的析出相及其熔点 700 Se La 600 e NdSm Y Lu Gd 30 200 0 10 20 30 40 RE content/(%,mass fraction)
镁合金中常见含稀土的析出相及其熔点
稀土对纯镁晶粒细化的宏观形貌 e ©
稀土对纯镁晶粒细化的宏观形貌
